日進工具

MSB345 無限コーティング 3枚刃ボールエンドミル

Name: MSB345 無限コーティング 3枚刃ボールエンドミル
Brand: 日進工具
SKU: 223000450321
Rating: 4 (1 reviews)

カタログ |

通常単価(税別): 5,000円～27,009円

税込単価: 5,500円～29,710円

通常出荷日：1日目～5日目

【特長】・3枚刃タイプのボールエンドミル・不等分割の採用で、高送り時のびびりを抑制

44.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が54型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

TiAlNコーティングをベースに進化し続ける【無限コーティング】を採用したエンドミルシリーズです。皮膜特性として硬度Hv3,400、耐酸化温度1,100℃と、従来のTiAlNコーティングより高い特性をもっており、生材から高硬度材まで被削材を問わず、クーラントも水溶性切削油・不水溶性切削油・エアーブロー・オイルミストなど様々な状況に対応できるオールマイティなコーティングです。一般的にコーティングの効果が得られにくい銅の切削でも摩耗が抑えられます。

皮膜硬度（Hv）

酸化開始温度（℃）

工具素材	超微粒子超硬合金
ネジレ角	45°
加工可能硬度	52HRCまで
表面処理	無限コーティング
刃数	3枚刃
加工用途	曲面加工

性能・試験情報

【被削材】 STAVAX 52HRC（SUS420J2改）での寿命

MRB230 R1x10
摩耗幅0.087mm

他社 R1x10
摩耗幅0.136mm

n：10,000min^-1 Vf：1,500mm/min ap：0.1mm×ae：0.2mm
水溶性切削油加工時間：132分切削長150m

【被削材】炭素鋼 S50Cでの寿命

MSE230 φ6
摩耗幅0.022mm

他社 φ6
摩耗幅0.1mm

n：3,400min^-1 Vf：600mm/min ap：9mm×ae：1.2mm
水溶性切削油加工時間：33分切削長20m

【被削材】銅での寿命

MRB230 R1x6
摩耗幅0.028mm

他社 R1x6
摩耗幅0.095mm

n：12,000min^-1 Vf：1,200mm/min ap：0.2mm×ae：0.3mm
水溶性切削油加工時間：5時間44分切削長365m

外形図

推奨切削条件

推奨切削条件表

被削材	炭素鋼 S50C				合金鋼・調質鋼 SKD・HPM・NAK				焼き入れ鋼 STAVAX・SKD61 （～52HRC）
Rサイズ	切り込み量		送り速度	回転数	切り込み量		送り速度	回転数	切り込み量		送り速度	回転数
Rサイズ	ap mm	ae mm	mm/min	min^-1	ap mm	ae mm	mm/min	min^-1	ap mm	ae mm	mm/min	min^-1
0.5	0.1	0.3	4,000	40,000	0.1	0.3	3,500	40,000	0.1	0.3	2,500	30,000
1	0.2	0.6	4,500	30,000	0.2	0.6	4,000	30,000	0.2	0.6	3,000	20,000
1.5	0.3	1	4,500	24,000	0.3	1	4,000	24,000	0.2	1	3,000	18,000
2	0.4	1.5	4,500	20,000	0.4	1.5	4,000	20,000	0.3	1.5	3,000	15,000
2.5	0.5	1.7	4,500	16,000	0.5	1.7	4,000	16,000	0.3	2	3,000	12,000
3	0.6	2	4,500	10,000	0.6	2	4,000	10,000	0.4	2	3,000	9,000
4	0.8	2.5	4,500	8,000	0.8	2.5	4,000	8,000	0.5	2	3,000	7,000
5	1.2	3	4,500	6,500	1.2	3	4,000	6,500	0.7	2.5	3,000	5,500
6	1.5	4	4,500	5,000	1.5	4	4,000	5,000	1	3	3,000	4,000

切削条件時の注意

※切り込み量の、apは深さ方向の切り込み量、aeはピックフィードを示します。
※回転数と送り速度は、同じ割合で調整してください。
※切り込み量、機械剛性により条件が異なることがあります。その都度調整してください。
※工具突出し量は、4～5Dを基準とし、それ以上突出す場合は切削条件を調整してください。

適用被削材

炭素鋼	合金鋼・工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
炭素鋼	合金鋼・工具鋼	調質鋼	～ 55HRC	55HRC ～	ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
◎	◎	◎	◎	-	◎	-	○	○	◎	○	-	-

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

商品コード

首角

(°)

最小発注数量

メーカー標準品	1	1.5	0.5	6	60	08-00600-00050	12	1個
メーカー標準品	1.2	2	0.6	6	60	08-00600-00060	12	1個
メーカー標準品	1.4	3	0.7	6	60	08-00600-00070	12	1個
メーカー標準品	1.6	3	0.8	6	60	08-00600-00080	12	1個
メーカー標準品	1.8	3	0.9	6	60	08-00600-00090	12	1個
メーカー標準品	2	3	1	6	60	08-00600-00100	12	1個
メーカー標準品	2.2	3.5	1.1	6	60	08-00600-00110	12	1個
メーカー標準品	2.4	4	1.2	6	60	08-00600-00120	12	1個
メーカー標準品	2.6	4	1.3	6	60	08-00600-00130	12	1個
メーカー標準品	2.8	5	1.4	6	60	08-00600-00140	12	1個
メーカー標準品	3	5	1.5	6	60	08-00600-00150	12	1個
メーカー標準品	3.2	5	1.6	6	60	08-00600-00160	12	1個
メーカー標準品	3.4	6	1.7	6	60	08-00600-00170	12	1個
メーカー標準品	3.6	6	1.8	6	60	08-00600-00180	12	1個
メーカー標準品	3.8	6	1.9	6	60	08-00600-00190	12	1個
メーカー標準品	4	6	2	6	70	08-00600-00200	12	1個
メーカー標準品	4.2	7	2.1	6	70	08-00600-00210	12	1個
メーカー標準品	4.4	7	2.2	6	70	08-00600-00220	12	1個
メーカー標準品	4.6	7	2.3	6	70	08-00600-00230	12	1個
メーカー標準品	4.8	8	2.4	6	70	08-00600-00240	12	1個
メーカー標準品	5	8	2.5	6	70	08-00600-00250	12	1個
メーカー標準品	5.2	8	2.6	6	70	08-00600-00260	12	1個
メーカー標準品	5.4	9	2.7	6	70	08-00600-00270	12	1個
メーカー標準品	5.6	9	2.8	6	70	08-00600-00280	12	1個
メーカー標準品	5.8	9	2.9	6	70	08-00600-00290	12	1個
メーカー標準品	6	10	3	6	80	08-00600-00300	-	1個
メーカー標準品	6.2	10	3.1	8	90	08-00600-00310	12	1個
メーカー標準品	6.4	10	3.2	8	90	08-00600-00320	12	1個
メーカー標準品	6.6	10	3.3	8	90	08-00600-00330	12	1個
メーカー標準品	6.8	11	3.4	8	90	08-00600-00340	12	1個
メーカー標準品	7	11	3.5	8	90	08-00600-00350	12	1個
メーカー標準品	7.2	11	3.6	8	90	08-00600-00360	12	1個
メーカー標準品	7.4	12	3.7	8	90	08-00600-00370	12	1個
メーカー標準品	7.6	12	3.8	8	90	08-00600-00380	12	1個
メーカー標準品	7.8	12	3.9	8	90	08-00600-00390	12	1個
メーカー標準品	8	12	4	8	90	08-00600-00400	-	1個
メーカー標準品	8.4	13	4.2	10	100	08-00600-00420	12	1個
メーカー標準品	8.6	13	4.3	10	100	08-00600-00430	12	1個
メーカー標準品	9	14	4.5	10	100	08-00600-00450	12	1個
メーカー標準品	9.2	14	4.6	10	100	08-00600-00460	12	1個
メーカー標準品	9.4	15	4.7	10	100	08-00600-00470	12	1個
メーカー標準品	9.6	15	4.8	10	100	08-00600-00480	12	1個
メーカー標準品	9.8	15	4.9	10	100	08-00600-00490	12	1個
メーカー標準品	10	15	5	10	100	08-00600-00500	-	1個
メーカー標準品	10.2	16	5.1	12	110	08-00600-00510	12	1個
メーカー標準品	10.4	16	5.2	12	110	08-00600-00520	12	1個
メーカー標準品	10.6	16	5.3	12	110	08-00600-00530	12	1個
メーカー標準品	10.8	17	5.4	12	110	08-00600-00540	12	1個
メーカー標準品	11	17	5.5	12	110	08-00600-00550	12	1個
メーカー標準品	11.2	17	5.6	12	110	08-00600-00560	12	1個
メーカー標準品	11.4	18	5.7	12	110	08-00600-00570	12	1個
メーカー標準品	11.6	18	5.8	12	110	08-00600-00580	12	1個
メーカー標準品	11.8	18	5.9	12	110	08-00600-00590	12	1個
メーカー標準品	12	20	6	12	110	08-00600-00600	-	1個

通常単価(税別) (税込単価)	通常出荷日

5,000円 ( 5,500円 )	5日目
6,734円 ( 7,407円 )	1日目
6,734円 ( 7,407円 )	1日目
6,734円 ( 7,407円 )	1日目
6,734円 ( 7,407円 )	1日目
5,000円 ( 5,500円 )	1日目
7,200円 ( 7,920円 )	1日目
7,200円 ( 7,920円 )	1日目
7,200円 ( 7,920円 )	1日目
7,200円 ( 7,920円 )	1日目
5,334円 ( 5,867円 )	1日目
7,200円 ( 7,920円 )	1日目
7,200円 ( 7,920円 )	1日目
7,200円 ( 7,920円 )	1日目
7,200円 ( 7,920円 )	1日目
5,334円 ( 5,867円 )	1日目
7,936円 ( 8,730円 )	1日目
7,936円 ( 8,730円 )	1日目
7,936円 ( 8,730円 )	1日目
7,936円 ( 8,730円 )	1日目
5,867円 ( 6,454円 )	1日目
8,113円 ( 8,924円 )	1日目
8,113円 ( 8,924円 )	1日目
8,113円 ( 8,924円 )	1日目
8,113円 ( 8,924円 )	1日目
6,267円 ( 6,894円 )	5日目
13,830円 ( 15,213円 )	1日目
13,830円 ( 15,213円 )	1日目
14,326円 ( 15,759円 )	1日目
13,830円 ( 15,213円 )	1日目
13,830円 ( 15,213円 )	1日目
13,830円 ( 15,213円 )	1日目
13,830円 ( 15,213円 )	1日目
13,830円 ( 15,213円 )	1日目
13,830円 ( 15,213円 )	1日目
9,558円 ( 10,514円 )	1日目
18,588円 ( 20,447円 )	1日目
18,588円 ( 20,447円 )	1日目
18,588円 ( 20,447円 )	1日目
18,588円 ( 20,447円 )	1日目
18,588円 ( 20,447円 )	1日目
18,588円 ( 20,447円 )	1日目
18,588円 ( 20,447円 )	1日目
12,000円 ( 13,200円 )	5日目
27,009円 ( 29,710円 )	1日目
25,897円 ( 28,487円 )	1日目
25,897円 ( 28,487円 )	1日目
25,897円 ( 28,487円 )	1日目
25,897円 ( 28,487円 )	1日目
25,897円 ( 28,487円 )	1日目
25,897円 ( 28,487円 )	1日目
25,897円 ( 28,487円 )	1日目
25,897円 ( 28,487円 )	1日目
18,054円 ( 19,859円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・3枚刃タイプのボールエンドミル
・不等分割の採用で、高送り時のびびりを抑制

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

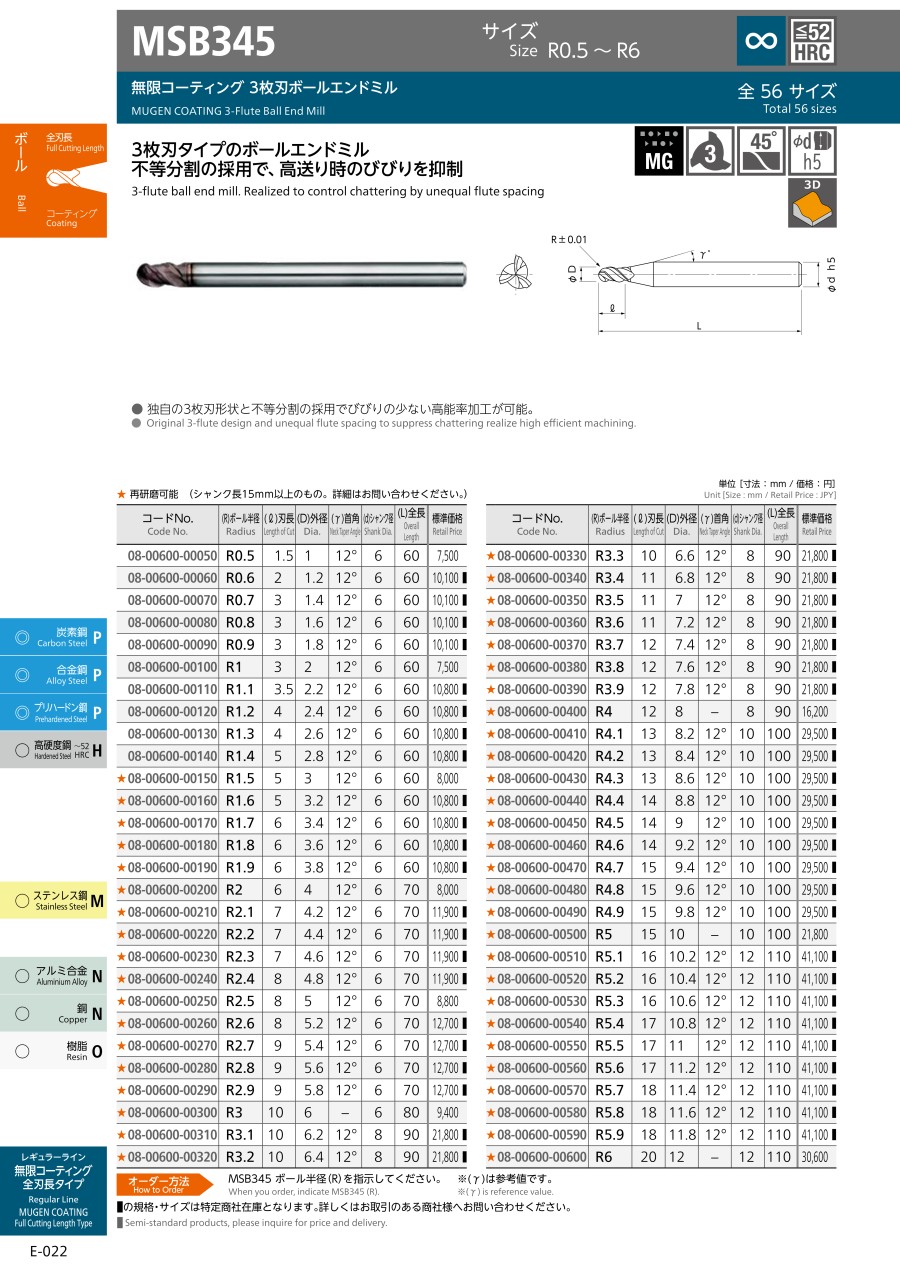

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
