三菱マテリアル

DCSSS 非鉄加工用ドリル（S）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 10,086円～13,970円

税込単価: 11,095円～15,367円

非鉄加工用CVDダイヤモンドコーティングドリルです。（ショート）【特長】・独自...

シャンク径・MT No
3
被削材
アルミ / 銅 / グラファイト
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
非鉄用（ダイヤコート）
単品/セット品
単品
直径公差 (mm)
-0.014～0
CAM・工具管理ソフト用データ
tebis / zoller
CADデータ有無 (2D/3D)
2D/3D
工具材質（詳細）
極超微粒子超硬
コーティング有無
有
シンニング詳細
有

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

優れた耐摩耗性によりファインセラミックス・石英ガラス・非鉄材の穴加工に最適

三菱マテリアル独自のダイヤモンドコーティング

プラズマ化学気相蒸着（CVD）法を用いた独自のコーティング技術により、超硬母材に対する高い密着性と優れた耐摩耗性を両立しています。

-	天然ダイヤモンド	CVDコーティング	DLCコーティング
硬度（HV）	10,000	7,000-10,000	1,000-7,000
結晶構造	立方晶	立方晶	アモルファス

性能・試験情報

CVDダイヤモンドコーティングドリルの切削性能のご紹介

性能1：石英ガラスの加工

性能2：アルミナの加工

性能3：高シリコンアルミニウム合金鋳物の加工

加工事例

被削材		サイズ	加工条件				結果
被削材		サイズ	回転速度	送り量	穴深さ	切削方式	結果
高シリコンアルミ合金鋳物		DC-SSM φ3.0	6,000min^-1	0.10mm/rev	3mm （止まり）	エマルション	4万穴加工超硬ドリル：減径摩耗量0.02mm DC-SSM 減径摩耗量なし（寿命10倍以上）
アルミ合金（Al7075）		DC-SSS φ2.0	32,000min^-1	0.094mm/rev	6mm （貫通）	エマルションステップ加工	ハイスドリル：2万穴 DC-SSS：30万穴加工可能 DC-SSSはバリの発生が小さく、バリ取り時間を大幅に短縮（バリ取り時間1/6に短縮）
純銅（銅電極）		DC-SSS φ0.9	18,000min^-1	0.017mm/rev	4mm （止まり）	エマルションステップ加工	超硬ドリル：1,000穴 DC-SSS：6,000穴以上加工可能減径摩耗少なく寸法安定
グラファイト		DC-SSS φ0.5	10,000min^-1	0.08mm/rev	3mm （止まり）	ドライステップ加工	超硬ドリル：7,000穴 DC-SSS：50,000穴以上加工可能穴曲がり0.015mm以下、減径摩耗少なく寸法安定
硬脆材料	マシナブルセラミックス	DC-SSS φ1.0	5,000min^-1	0.02mm/rev	5mm （貫通）	エマルションステップ加工	DC-SSSは超硬ドリルの50倍以上加工可能 *入り口、出口のコバ欠け注意
	石英ガラス	DC-SSS φ0.6	10,000min^-1	0.5μm/rev	3mm （貫通）	エマルションステップ加工	DC-SSS：300穴加工（継続可能） *入り口、出口のコバ欠け注意（当て板同時加工）
	窒化アルミ系セラミックス	DC-SSS φ0.2	8,000min^-1	0.1μm/rev	1.5mm （貫通）	エマルションステップ加工	超硬ドリル：30穴 DC-SSS：250穴以上加工可能減径摩耗、穴ゆがみなく寸法安定

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

1）高硬度な被削材を加工する場合は、送り量を下げてご使用ください。
2）加工時は、水溶性切削油または研削液をご使用ください。
3）深穴を加工する場合は、切削条件を下げてご使用ください。
4）高速スピンドルのご使用により、さらに回転速度を上げてのご使用も可能です。

選定サポート情報

-			DC-BSS	DC-SSS DC-SSM
硬脆材料	ファインセラミックス	窒化アルミニウム AlN	◎	○
		アルミナ Al₂O₃	◎	○
		ジルコニア ZrO₂	◎	△
		炭化ケイ素 SiC	○	△
		窒化ケイ素 Si₃N₄	△	×
	サファイアルビーチタン酸バリウム PZT		○	×
	石英ガラス	SiO₂	◎	○
	超硬合金		○	○
	グラファイトマシナブルセラミックスグリーンセラミックス		×	◎
非鉄材料	MMC FRP		×	◎
	アルミニウム合金		×	◎
	純銅・黄銅銅合金 Mg合金		×	◎

◎：推奨、○：加工可能、△：一部加工可能、×：加工不可

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

先端角

(°)

シンニング

トラスココード

最小発注数量

0.2	2	38	130	-	662-0850	1個
0.3	3	38	130	-	662-0868	1個
0.4	4	38	130	-	662-0876	1個
0.5	4	38	130	-	662-0884	1個
0.6	5	38	130	-	662-0892	1個
0.7	5	38	130	-	662-0906	1個
0.8	6	38	130	-	662-0914	1個
0.9	6	38	130	-	662-0922	1個
1	8	38	130	-	662-0931	1個
1.1	8	38	130	-	662-0949	1個
1.2	8	38	130	-	662-0957	1個
1.3	8	38	130	-	662-0965	1個
1.4	8	38	130	-	662-0973	1個
1.5	10	45	135	X形	662-0981	1個
1.6	10	45	135	X形	662-0990	1個
1.7	10	45	135	X形	662-1007	1個
1.8	10	45	135	X形	662-1015	1個
1.9	10	45	135	X形	662-1023	1個
2	12	45	135	X形	662-1031	1個

通常単価(税別) (税込単価)	通常出荷日

13,970円 ( 15,367円 )	4日目
12,870円 ( 14,157円 )	4日目
11,738円 ( 12,912円 )	4日目
11,738円 ( 12,912円 )	4日目
11,753円 ( 12,928円 )	4日目
11,753円 ( 12,928円 )	4日目
11,191円 ( 12,310円 )	4日目
11,191円 ( 12,310円 )	4日目
10,086円 ( 11,095円 )	4日目
10,298円 ( 11,328円 )	4日目
10,298円 ( 11,328円 )	4日目
10,298円 ( 11,328円 )	4日目
10,298円 ( 11,328円 )	4日目
10,298円 ( 11,328円 )	4日目
11,286円 ( 12,415円 )	4日目
11,286円 ( 12,415円 )	4日目
11,286円 ( 12,415円 )	4日目
11,286円 ( 12,415円 )	4日目
11,286円 ( 12,415円 )	4日目

詳細情報

基本情報

基本情報

非鉄加工用CVDダイヤモンドコーティングドリルです。（ショート）
【特長】
・独自のCVDダイヤモンドコーティング技術により膜の密着性に優れ、はく離、チッピングがなく、安定した穴あけ加工が可能です。
【用途】
・高シリコンアルミニウム、グラファイト、マシナブルセラミックス等の加工に最適です。
・長寿命かつ高精度な穴加工を実現します。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

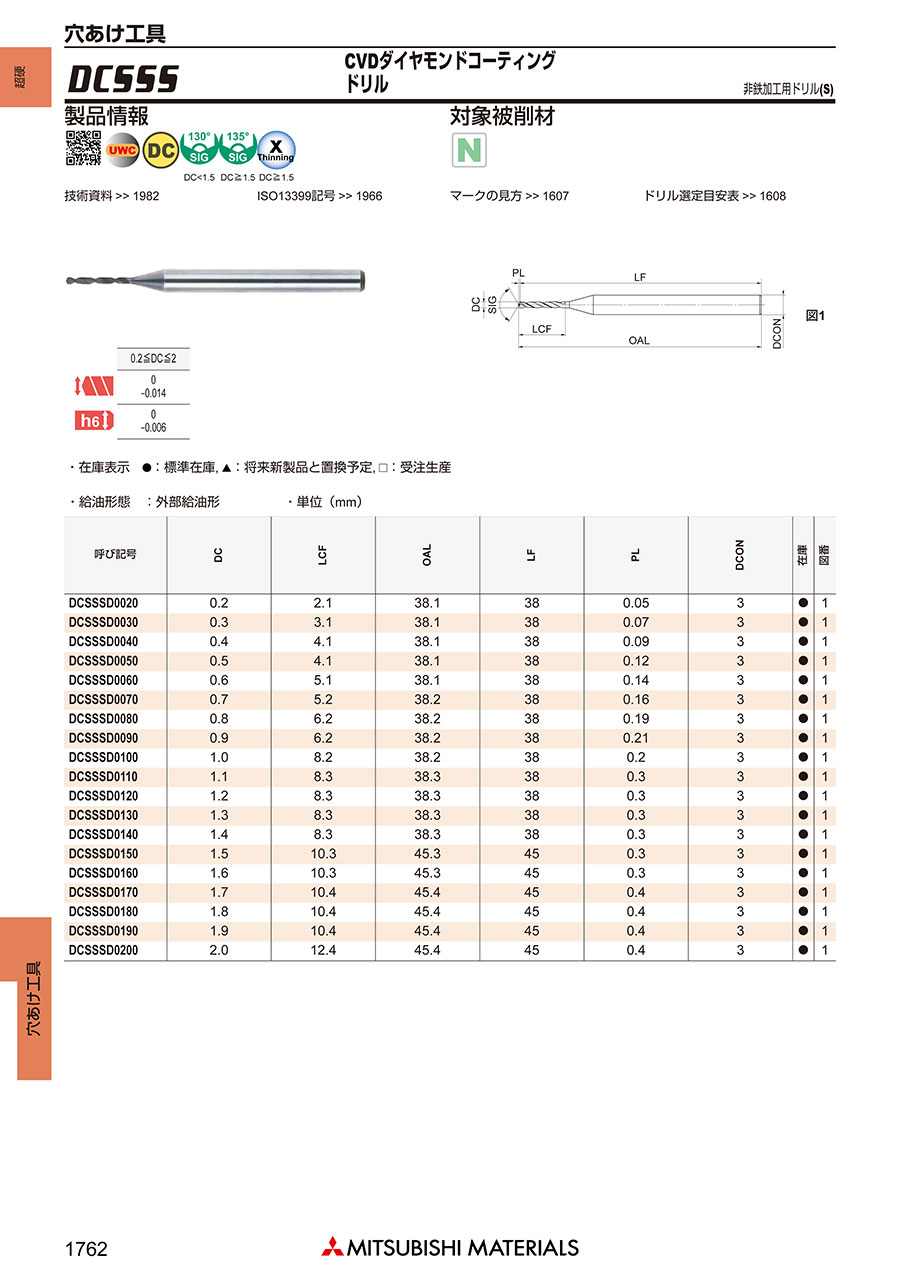

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

DCSSS 非鉄加工用ドリル（S）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q非鉄以外の穴加工も出来ますか？

非鉄加工専用のコーティング、形状設計をしているので推奨しません。
