CRN2MRB 銅電極加工用2枚刃CRNコートラジアスエンドミル（M）

製品特長・仕様

製品の基本仕様・特長

高硬度で高密着性

高温で優れた潤滑性

高温でも銅に対する摩擦係数が小さく、耐溶着性に優れています。このため、銅の高速ドライ切削においても優れた潤滑性を発揮し、良好な仕上面精度を長時間維持します。

高温での摩擦係数（600℃）

性能・試験情報

銅電極加工用エンドミルシリーズの切削性能のご紹介

切削事例 1：良好な仕上面

エンドミル	CRN-2MB R3
被削材	純銅
回転速度	13,000min-1（77m/min）
送り速度	3,900mm/min（0.15mm/t）
切削方式	ダウンカット、エアブロー

切削事例 2：他社品に比べ、2倍以上の長寿命を達成

軸方向切込み＝1.0mm
径方向切込み＝7.5mm

切削事例 3：高速ドライ切削における切削性能比較

エンドミル	CRN-2MB R3
被削材	純銅
回転速度	13,000min-1（231m/min）
送り速度	2,600mm/min（0.1mm/t）
切削方式	ダウンカット、エアブロー

切削事例 4：ウェット加工における切削性能比較

エンドミル	CRN-2XLB R1
被削材	純銅
回転速度	16,000min-1（MAX101m/min）
送り速度	1,600mm/min（0.05mm/t）
切削方式	ダウンカット、エマルション

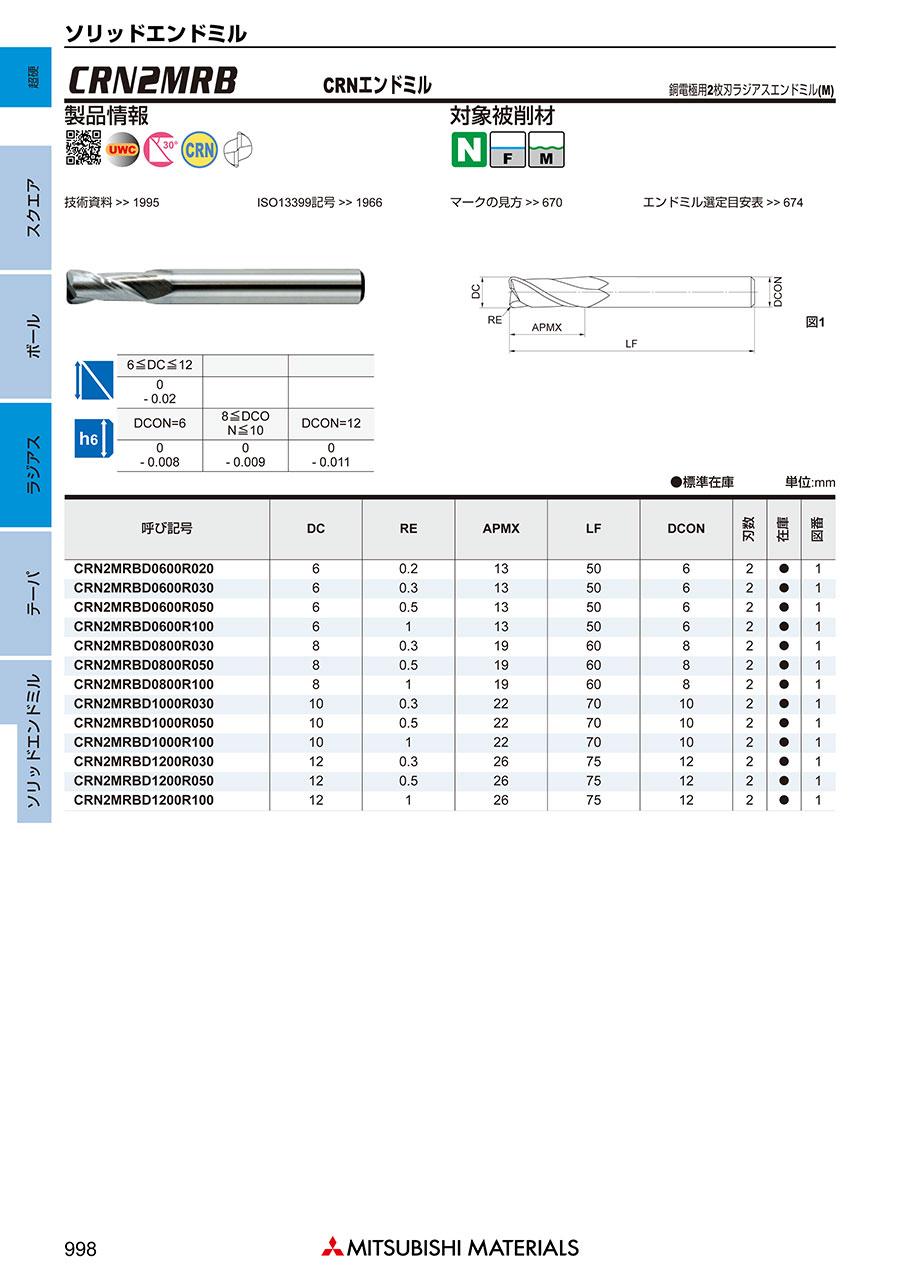

外形図

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

被削材	銅・銅合金
外形 （mm）	コーナ半径 （mm）	回転速度 （min-1）	送り速度 （mm/min）	切込み量
				ap （mm）	ae （mm）
6	R0.2,R0.3,R0.5	10,000	1,400	6	0.6
	R1	10,000	1,700	6	0.6
8	R0.3,R0.5	8,000	1,000	8	0.8
	R1	8,000	1,200	8	0.8
10	R0.3,R0.5	6,400	900	10	1.0
	R1	6,400	1,100	10	1.0
12	R0.3,R0.5	5,400	800	12	1.0
	R1	5,400	1,000	12	1.0

切込み基準

切削条件時の注意

1）機械や加工物取付けの剛性がない場合、びびり・異常音が発生する場合は上表の回転速度と送り速度を同じ割合で下げてご使用ください。また、加工精度を重視される場合は、送り速度を下げて使用されることをお勧めします。
2）回転速度を下げてご使用される場合は上表の回転速度と送り速度を同じ割合で下げてご使用ください。
3）突出し長さ（加工深さ）・取り代・機械によって、かなり条件に差が出る場合がありますので、上表は目安としてください。
