CRN2MB 銅電極加工用2枚刃CRNコートボールエンドミル（M）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 8,095円～19,162円
- 税込単価
- 8,905円～21,078円
CRN-2MB 新開発の｢CRNコーティング｣の採用により、銅電極加工用として...
詳細情報を確認する- 加工用途（加工形状）
- 側面 / 曲面 / 彫込み / R溝
- 工具材質
- 超硬
- 被削材
- アルミ / 銅
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 非鉄用（CrN）
- 刃数 (枚)
- 2
- R精度 (μm)
- ±10
- コーティング詳細
- CRN
- ねじれ角詳細
- 30°
- 刃径公差
- -0.02～0mm
ご注意
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
商品情報
製品特長・仕様
製品の基本仕様・特長
高硬度で高密着性
このため、優れた耐摩耗性を発揮し、シャープエッジを長時間維持することができます。
| - | CRN | （Al,Ti）N | 超硬 |
|---|---|---|---|
| 硬さ（HV） | 2,000 | 2,800 | 1,500 |
| 密着力※ | 80 | 80 | - |
高温で優れた潤滑性
高温での摩擦係数（600℃）
性能・試験情報
銅電極加工用エンドミルシリーズの切削性能のご紹介
切削事例 1：良好な仕上面
| エンドミル | CRN-2MB R3 |
|---|---|
| 被削材 | 純銅 |
| 回転速度 | 13,000min-1（77m/min） |
| 送り速度 | 3,900mm/min（0.15mm/t） |
| 切削方式 | ダウンカット、エアブロー |
切削事例 2：他社品に比べ、2倍以上の長寿命を達成
軸方向切込み＝1.0mm
径方向切込み＝7.5mm
| エンドミル | CRN-2MRB φ10×R0.5 |
|---|---|
| 被削材 | 純銅 |
| 回転速度 | 4,500min-1（141m/min） |
| 送り速度 | 900mm/min（0.1mm/t） |
| 切削方式 | 等高線切削、エマルション |
切削事例 3：高速ドライ切削における切削性能比較
| エンドミル | CRN-2MB R3 |
|---|---|
| 被削材 | 純銅 |
| 回転速度 | 13,000min-1（231m/min） |
| 送り速度 | 2,600mm/min（0.1mm/t） |
| 切削方式 | ダウンカット、エアブロー |
切削事例 4：ウェット加工における切削性能比較
| エンドミル | CRN-2XLB R1 |
|---|---|
| 被削材 | 純銅 |
| 回転速度 | 16,000min-1（MAX101m/min） |
| 送り速度 | 1,600mm/min（0.05mm/t） |
| 切削方式 | ダウンカット、エマルション |
外形図
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
| 被削材 | 銅・銅合金 | ||||
|---|---|---|---|---|---|
| ボール半径 （mm） | α≦15° | α>15° | 切込み量 ap （mm） | ||
| 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | ||
| R0.2 | 40,000 | 1,600 | 40,000 | 1,200 | 0.02 |
| R0.3 | 40,000 | 3,200 | 40,000 | 1,600 | 0.03 |
| R0.4 | 40,000 | 6,400 | 40,000 | 2,400 | 0.05 |
| R0.5 | 40,000 | 8,000 | 40,000 | 3,200 | 0.06 |
| R0.75 | 40,000 | 9,600 | 40,000 | 4,000 | 0.09 |
| R1 | 40,000 | 9,600 | 39,000 | 4,700 | 0.11 |
| R1.25 | 40,000 | 12,000 | 30,000 | 4,500 | 0.12 |
| R1.5 | 40,000 | 12,000 | 27,000 | 4,300 | 0.13 |
| R2 | 32,000 | 11,000 | 20,000 | 3,600 | 0.15 |
| R2.5 | 25,000 | 9,000 | 16,000 | 2,900 | 0.20 |
| R3 | 21,000 | 8,400 | 13,000 | 2,600 | 0.25 |
| R4 | 16,000 | 6,400 | 10,000 | 2,000 | 0.30 |
| R5 | 13,000 | 5,200 | 8,000 | 1,700 | 0.50 |
| R6 | 9,000 | 3,600 | 6,000 | 1,300 | 0.50 |
切込み基準
R：ボール半径
≦上表の切込み参照
切削条件時の注意
2）機械や加工物取付けの剛性がない場合、びびり・異常音が発生する場合は上表の回転速度と送り速度を同じ割合で下げてご使用ください。
また、加工精度を重視される場合は、送り速度を下げて使用されることを推奨します。
3）回転速度を下げてご使用される場合は上表の回転速度と送り速度を同じ割合で下げてご使用ください。
4）突出し長さ（加工深さ）・取り代・機械によって、かなり条件に差が出る場合がありますので、上表は目安としてください。
選定サポート情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,618円 ( 11,680円 ) | 4日目 |
9,422円 ( 10,364円 ) | 4日目 |
9,014円 ( 9,915円 ) | 4日目 |
8,095円 ( 8,905円 ) | 3日目 |
9,422円 ( 10,364円 ) | 4日目 |
8,451円 ( 9,296円 ) | 4日目 |
8,242円 ( 9,066円 ) | 3日目 |
8,911円 ( 9,802円 ) | 4日目 |
9,380円 ( 10,318円 ) | 4日目 |
10,622円 ( 11,684円 ) | 在庫品1日目当日出荷可能 |
14,090円 ( 15,499円 ) | 在庫品1日目当日出荷可能 |
19,162円 ( 21,078円 ) | 4日目 |
詳細情報
基本情報
CRN-2MB 新開発の｢CRNコーティング｣の採用により、銅電極加工用として優れた耐溶着性を発揮
ご注意
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

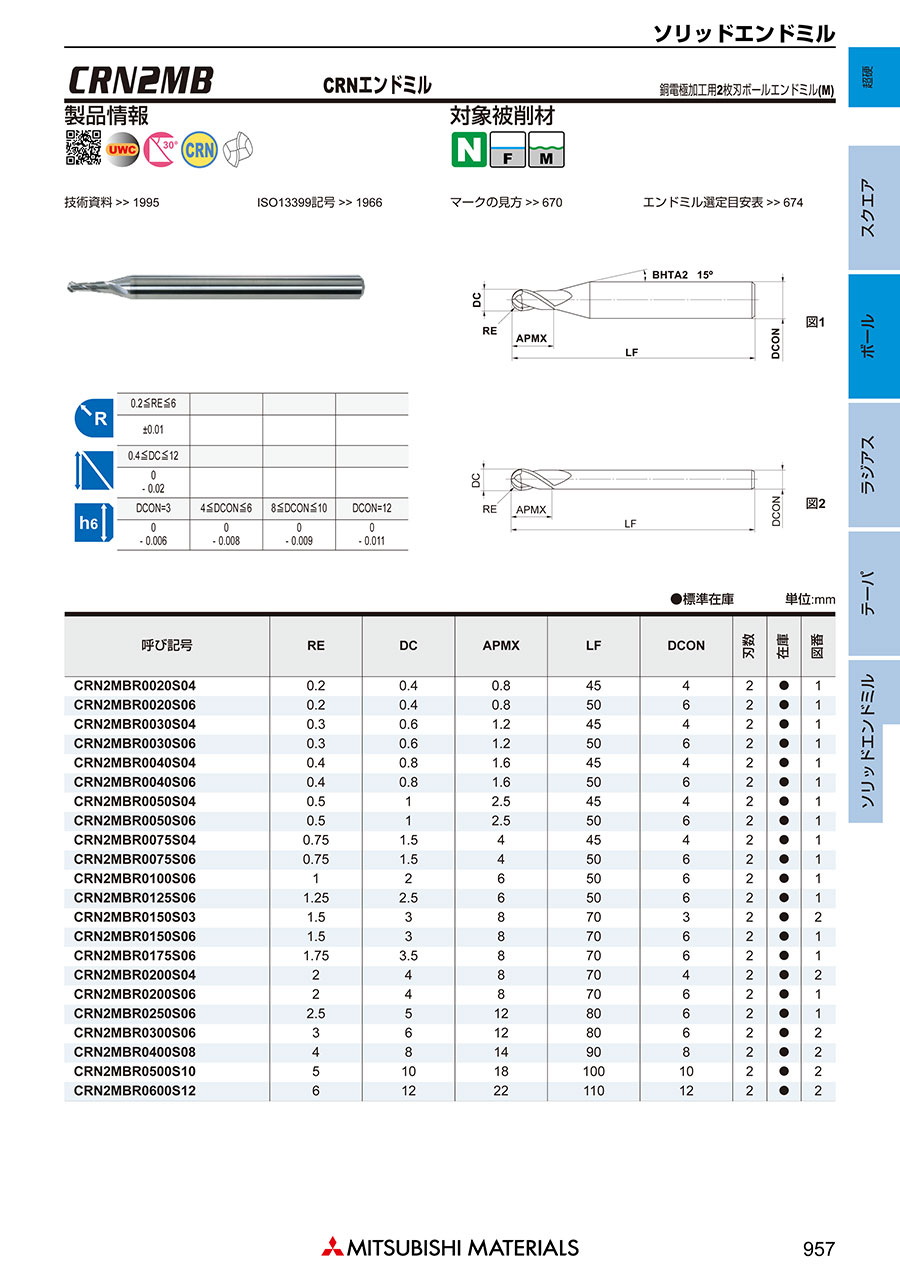

カタログ
