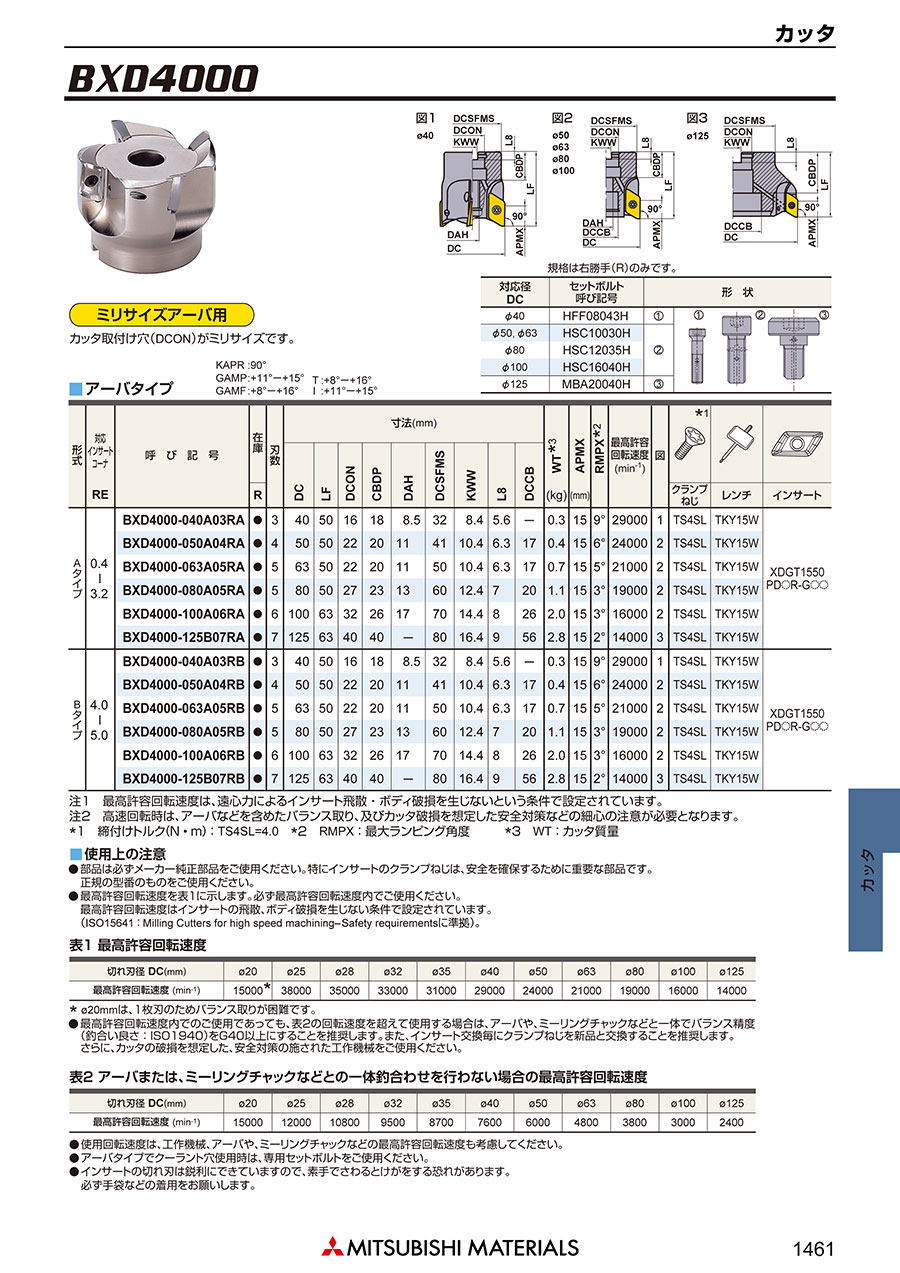

多機能用 BXD4000

規格は右勝手（R）のみです。

規格は右勝手（R）のみです。

ご使用される機械の剛性・ワーク剛性・クランプ剛性によって、本使用事例通りに加工できない場合がありますので、ご注意ください。

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

切削条件時の注意

• 機械剛性、突き出し量、ワーククランプの状態により、条件は多少異なりますので、ご注意ください。
• 切れ刃径φ20シャンクタイプ使用時には、テーブル送りを0.05mm/tooth以下に設定し切削確認を行ってください。
• ロングシャンクタイプ、エクストラロングシャンクタイプご使用の場合は、テーブル送りを調整ください。
• ランピング加工時は、テーブル送りを調整ください。（1刃当たりの送り0.05mm/tooth以下を推奨いたします。）

注意・禁止事項

•  部品は必ずメーカー純正部品をご使用ください。
•  最大許容回転速度は、遠心力によるインサート飛散・ボディ破損を生じない条件で設定されております。
•  必ず最大許容回転速度内でご使用ください。
  最大許容回転速度内であっても下表の回転速度を超える場合は、アーバと一体で釣り合いの良さ（JIS B 0905）をG40以上にすることを推奨します。

•  アーバタイプのクーラント穴使用時は、専用クランプボルトをご使用ください。
•  インサートの切れ刃は鋭利にできておりますので、素手でさわると怪我をする恐れがあります。必ず手袋などの着用をお願いいたします。
•  インサート締結時は、必ず規定のトルクで締めていただくようお願いいたします。
  BXD4000 : 4-5N・m （41-51kgf・cm）
  BXD7000 : 7-8N・m （71-82kgf・cm）

安全について

• 切れ刃や切りくずには直接素手で触らないでください。
• 推奨条件の範囲内で使用し、工具交換は早めに行ってください。
• 高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
• 不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
• インサートや部品の取付けは、付属のレンチやスパナを用いて確実に取り付けてください。
• 工具を回転して使用する場合、必ず試運転を実施し振れ、振動、異常音がないことを確認してください。
