多機能用 ARX
- 通常単価(税別)
- 20,636円～54,910円
- 税込単価
- 22,700円～60,401円
高R精度小径ラジアスエンドミル。【特長】・さまざまな深さのワークにフレキシブル...
詳細情報を確認する
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
鋼シャンク イメージ
超硬シャンク イメージ
スクリューインタイプ イメージ
使用用途：金型形状部等の荒～中仕上げ加工
サイズ：（シャンクタイプ）ホルダ ：φ10-φ25 インサート：R2.5、R3.0、R3.5
（スクリューインタイプ）ホルダ ：φ16-φ25 インサート：R2.5、R3.0
ARXのインサートとホルダに施されたディンプル（マーク）を目安に、
コーナーチェンジ角度を任意に設定可能。
これにより、切れ刃全周を無駄なく使用することができます。
幅広い加工形態に対応
小回りが効く中心刃有りタイプとピッグフィードが大きくとれる中心刃無し（多刃）タイプを規格化。
長寿命インサート材種
MP8010が登場。
あらゆる被削材に対応可能。
耐熱・耐摩耗性に優れたミラクルコーティングと強靭な超微粒超硬合金により、
高負荷切削においても欠損なく安定した加工が可能。
高硬度鋼用ミラクルコーティングと、世界最高レベルの硬度を有する超々微粒超硬合金の二つの新技術を融合。
50HRCを超える高硬度鋼の高能率加工を実現。
性能・試験情報
■切削性能
MP8010により、従来加工できなかった60HRCの高硬度鋼にも対応可能。
〈切削条件〉
被削材: SKD11（60HRC）
使用工具: ARX30R203M10A30 + SC16M08S100SW
切削速度: 80m/min
1刃当たりの送り: 0.2mm/tooth
切込み: 0.2mm
切削幅: 10mm
切削油剤: エアブロー
※ 単刃切削
外形図
鋼シャンク
超硬シャンク
スクリューインタイプ
使用方法・使用事例
使用方法
ARXの上手な使い方（削り残し量の低減）
●平坦部加工の場合
削り残し量を少なくするためには、ピックフィードを小さくする必要があります。
（加工能率は低下する。）
ピックフィードを大きくしても、削り残しが生じません。
●隅R加工の場合
隅Rを少なくするためには、工具径を細くする必要があります。
（工具剛性は低下する。）
剛性の高いシャンク径でも、隅Rが小さくできます。
（仕上工具の負荷低減による寿命向上、ワークの仕上面品位向上します。）
使用事例
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
肩削り加工・ポケット加工・ランピング加工・倣い加工
注 ランピング加工時は下記の形態別加工限界をご参照ください。
溝削り加工
プランジ加工
ヘリカル穴あけ加工
注 ヘルカリ穴あけ加工時は下記の形態別加工限界をご参照ください。
切削条件時の注意
■形態別加工限界
* 上記切削条件は目安です。実際の切削状況により、各条件を調整してご使用ください。
* MP8010を使用して50HRC以上の高硬度鋼を加工する際は、以下の点にご注意ください。
・超硬シャンクのご使用を推奨いたします。
・欠損防止のため、特に切込み深さの設定には、十分ご留意ください。
・50HRC未満の高硬度鋼を加工する場合の第一推奨材種はVP15TFです。
適用被削材
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
47,589円 ( 52,348円 ) | 3日目 |
20,636円 ( 22,700円 ) | 4日目 |
48,538円 ( 53,392円 ) | 4日目 |
21,094円 ( 23,203円 ) | 4日目 |
29,681円 ( 32,649円 ) | 4日目 |
29,337円 ( 32,271円 ) | 4日目 |
30,016円 ( 33,018円 ) | 4日目 |
30,016円 ( 33,018円 ) | 4日目 |
36,113円 ( 39,724円 ) | 4日目 |
36,113円 ( 39,724円 ) | 4日目 |
37,051円 ( 40,756円 ) | 4日目 |
37,051円 ( 40,756円 ) | 4日目 |
39,999円 ( 43,999円 ) | 4日目 |
39,999円 ( 43,999円 ) | 3日目 |
48,538円 ( 53,392円 ) | 4日目 |
21,094円 ( 23,203円 ) | 4日目 |
29,681円 ( 32,649円 ) | 4日目 |
29,337円 ( 32,271円 ) | 4日目 |
30,016円 ( 33,018円 ) | 4日目 |
29,279円 ( 32,207円 ) | 3日目 |
34,505円 ( 37,956円 ) | 4日目 |
34,505円 ( 37,956円 ) | 4日目 |
37,051円 ( 40,756円 ) | 4日目 |
37,051円 ( 40,756円 ) | 4日目 |
38,257円 ( 42,083円 ) | 4日目 |
38,257円 ( 42,083円 ) | 4日目 |
54,910円 ( 60,401円 ) | 4日目 |
21,976円 ( 24,174円 ) | 3日目 |
詳細情報
基本情報
高R精度小径ラジアスエンドミル。
【特長】
・さまざまな深さのワークにフレキシブルに対応可能なロングストレートシャンク。
・幅広い加工形態に対応。
・高剛性カッタボディ、クーラント穴標準装備、強固なクランプで安定加工。
・深堀り加工対応、高精度無研摩インサート。
・高精度無研削形15°ポジティブインサート。
・幅広い加工形態に対応。
・クーラント穴あり。
【用途】
・金型形状部等の荒～中仕上げ加工。
・肩削り、プランジ、ポケット、ランピング、倣い、みぞ削り、ヘリカル穴開け。
ご注意
- カッタ本体には、チップは付属しておりません。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

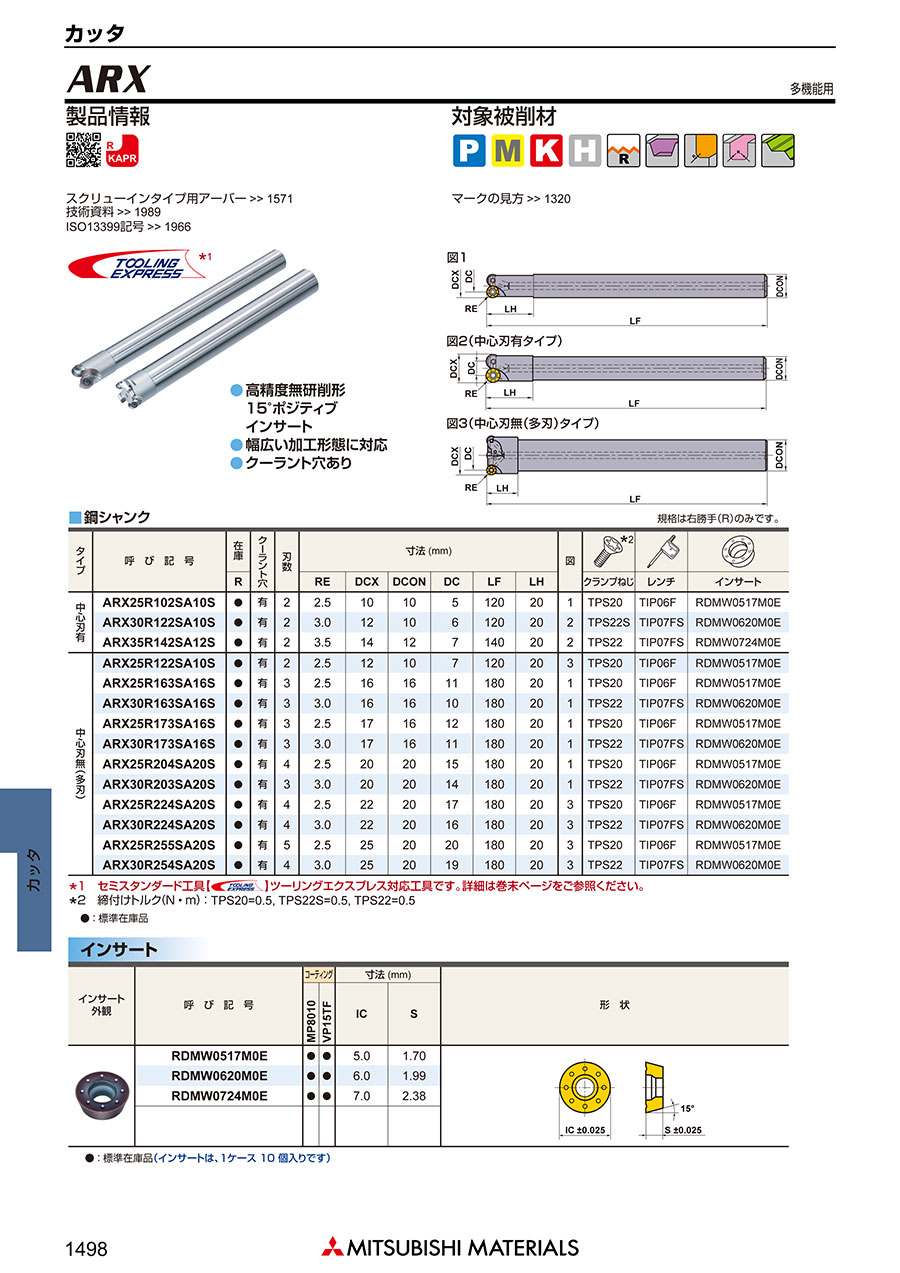

カタログ
