三菱マテリアル

多機能用 AQX

カタログ |

通常単価(税別): 16,250円～53,690円

税込単価: 17,875円～59,059円

中心底刃付きだからドリリング加工からエンドミル加工まで1本の工具で行える多機能...

加工用途
平面 / 側面
被削材
一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン
仕上げ区分
粗・中粗加工
適応チップ材種
超硬コート / 超硬コートなし
CADデータ有無 (2D/3D)
2D/3D

ご注意

カッタ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が98型番あります。

商品情報
型番リスト
詳細情報

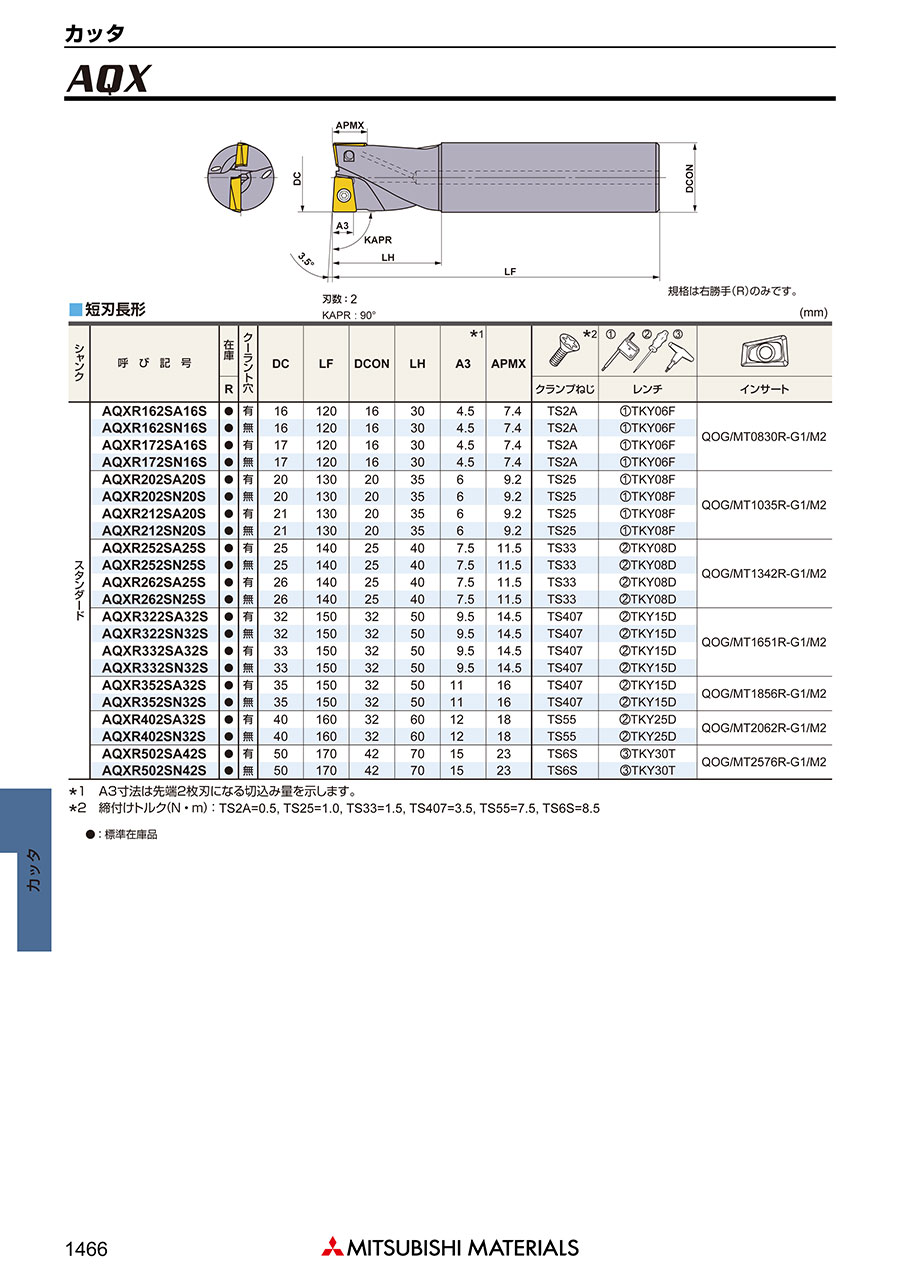

カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

耐熱性本体＆特殊表面処理
特殊合金鋼を採用したAQX形の本体は、高温強度が高く、また特殊表面処理により耐腐食性・耐擦過性が向上している。

使用インサートは1種類
1種類のインサートで構成されているため、インサート管理が容易。取り付け位置を入れ替えることにより、インサートは2回使用できる。

切れ刃先端部が2枚刃
工具先端部が2枚刃構造になっているため、切れ刃強度が高く長寿命。

中心底刃付き
AQX形エンドミルは中心底刃付き。下穴なしでドリリング加工からエンドミル加工まで、1本の工具で対応できる。

本体クーラント穴
本体にクーラント穴を設けることにより、放熱性・切りくず排出性を飛躍的に向上。
また、クーラント穴なし仕様も規格化しているため、用途に応じて選択が可能。

短刃長形を規格化
工具先端にのみインサートを配置した短刃長形を規格化。軸方向切込み量が小さい場合には経済的。

オフセット形を規格化
オフセット形は、首下長さに関係なく深い壁面加工が可能。

外形図

スクリューインタイプ

単位：mm

標準刃長形

単位：mm

推奨切削条件

適用被削材

鋼
ステンレス鋼
鋳鉄
非鉄金属
耐熱合金
高硬度鋼

型番リスト

表示件数

型番

刃径 D

(φ)

取付け方法

全長 (L)

(mm)

シャンク径 (d)

(mm)

最大切り込み深さ (Ap)

(mm)

首下長（ℓ1）

(mm)

基準長 LF

(mm)

詳細タイプ

クーラント穴

本体最外径 BD

(mm)

レンチ

シャンク

トラスココード

適用インサート

クランプねじ

L11

(mm)

寸法 H

(mm)

取付ネジサイズ CRKS

(mm)

カッタ質量

(kg)

(mm)

最小発注数量

16	ねじ込み式	48	8.5	7.4	30	30	スクリューインタイプ	有	14.7	①TKY06F	-	-	QO○T0830R-○○	TS2A	6	10	M8	0.1	4.5	1個
16	柄付きタイプ	175	16	7.4	50	-	短刃長形	有	-	①TKY06F	ロングシャンク	656-8416	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
16	柄付きタイプ	120	16	7.4	30	-	短刃長形	有	-	①TKY06F	スタンダード	657-1107	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
16	柄付きタイプ	175	16	7.4	50	-	短刃長形	無	-	①TKY06F	ロングシャンク	657-1115	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
16	柄付きタイプ	120	16	7.4	30	-	短刃長形	無	-	①TKY06F	スタンダード	657-1123	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
16	柄付きタイプ	175	16	17.6	50	-	標準刃長形	有	-	①TKY06F	ロングシャンク	657-1131	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
16	柄付きタイプ	120	16	17.6	30	-	標準刃長形	有	-	①TKY06F	スタンダード	657-1140	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
16	柄付きタイプ	175	16	17.6	50	-	標準刃長形	無	-	①TKY06F	ロングシャンク	657-1158	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
16	柄付きタイプ	120	16	17.6	30	-	標準刃長形	無	-	①TKY06F	スタンダード	657-1166	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
17	ねじ込み式	48	8.5	7.4	30	30	スクリューインタイプ	有	14.5	①TKY06F	-	-	QO○T0830R-○○	TS2A	6	10	M8	0.1	4.5	1個
17	柄付きタイプ	175	16	7.4	30	-	短刃長形	有	-	①TKY06F	ロングシャンク	657-1174	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
17	柄付きタイプ	120	16	7.4	30	-	短刃長形	有	-	①TKY06F	スタンダード	657-1182	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
17	柄付きタイプ	175	16	7.4	30	-	短刃長形	無	-	①TKY06F	ロングシャンク	657-1191	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
17	柄付きタイプ	120	16	7.4	30	-	短刃長形	無	-	①TKY06F	スタンダード	657-1204	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
17	柄付きタイプ	175	16	17.6	30	-	標準刃長形	有	-	①TKY06F	ロングシャンク	657-1212	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
17	柄付きタイプ	120	16	17.6	30	-	標準刃長形	有	-	①TKY06F	スタンダード	657-1221	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
17	柄付きタイプ	175	16	17.6	30	-	標準刃長形	無	-	①TKY06F	ロングシャンク	657-1239	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
17	柄付きタイプ	120	16	17.6	30	-	標準刃長形	無	-	①TKY06F	スタンダード	657-1247	QOMT0830R-M2 QOGT0830R-G1	TS2A	-	-	-	-	4.5	1個
20	ねじ込み式	49	10.5	9.2	30	30	スクリューインタイプ	有	18.6	①TKY08F	-	-	QO○T1035R-○○	TS25	6	14	M10	0.2	6	1個
20	柄付きタイプ	185	20	9.2	60	-	短刃長形	有	-	①TKY08F	ロングシャンク	656-8424	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
20	柄付きタイプ	130	20	9.2	35	-	短刃長形	有	-	①TKY08F	スタンダード	656-8432	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
20	柄付きタイプ	185	20	9.2	60	-	短刃長形	無	-	①TKY08F	ロングシャンク	657-1263	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
20	柄付きタイプ	130	20	9.2	35	-	短刃長形	無	-	①TKY08F	スタンダード	225-3810	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
20	柄付きタイプ	185	20	22	60	-	標準刃長形	有	-	①TKY08F	ロングシャンク	657-1271	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
20	柄付きタイプ	130	20	22	35	-	標準刃長形	有	-	①TKY08F	スタンダード	205-4761	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
20	柄付きタイプ	185	20	22	60	-	標準刃長形	無	-	①TKY08F	ロングシャンク	657-1280	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
20	柄付きタイプ	130	20	22	35	-	標準刃長形	無	-	①TKY08F	スタンダード	205-7611	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
21	ねじ込み式	49	10.5	9.2	30	30	スクリューインタイプ	有	18.5	①TKY08F	-	-	QO○T1035R-○○	TS25	6	14	M10	0.2	6	1個
21	柄付きタイプ	185	20	9.2	35	-	短刃長形	有	-	①TKY08F	ロングシャンク	657-1298	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
21	柄付きタイプ	130	20	9.2	35	-	短刃長形	有	-	①TKY08F	スタンダード	225-3909	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
21	柄付きタイプ	185	20	9.2	35	-	短刃長形	無	-	①TKY08F	ロングシャンク	657-1301	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
21	柄付きタイプ	130	20	9.2	35	-	短刃長形	無	-	①TKY08F	スタンダード	225-3828	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
21	柄付きタイプ	185	20	22	35	-	標準刃長形	有	-	①TKY08F	ロングシャンク	656-8441	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
21	柄付きタイプ	130	20	22	35	-	標準刃長形	有	-	①TKY08F	スタンダード	205-4809	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
21	柄付きタイプ	185	20	22	35	-	標準刃長形	無	-	①TKY08F	ロングシャンク	657-1328	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
21	柄付きタイプ	130	20	22	35	-	標準刃長形	無	-	①TKY08F	スタンダード	205-4701	QOMT1035R-M2 QOGT1035R-G1	TS25	-	-	-	-	6	1個
25	ねじ込み式	57	12.5	11.5	35	35	スクリューインタイプ	有	23.5	②TKY08D	-	-	QO○T1342R-○○	TS33	6	19	M12	0.2	7.5	1個
25	柄付きタイプ	220	25	11.5	75	-	短刃長形	有	-	②TKY08D	ロングシャンク	657-1336	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
25	柄付きタイプ	140	25	11.5	40	-	短刃長形	有	-	②TKY08D	スタンダード	225-3917	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
25	柄付きタイプ	220	25	11.5	75	-	短刃長形	無	-	②TKY08D	ロングシャンク	656-8459	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
25	柄付きタイプ	140	25	11.5	40	-	短刃長形	無	-	②TKY08D	スタンダード	227-9789	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
25	柄付きタイプ	220	25	27.5	75	-	標準刃長形	有	-	②TKY08D	ロングシャンク	657-1352	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
25	柄付きタイプ	140	25	27.5	40	-	標準刃長形	有	-	②TKY08D	スタンダード	225-3925	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
25	柄付きタイプ	220	25	27.5	75	-	標準刃長形	無	-	②TKY08D	ロングシャンク	657-1361	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
25	柄付きタイプ	140	25	27.5	40	-	標準刃長形	無	-	②TKY08D	スタンダード	227-9797	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
26	ねじ込み式	57	12.5	11.5	35	35	スクリューインタイプ	有	23.5	②TKY08D	-	-	QO○T1342R-○○	TS33	6	19	M12	0.2	7.5	1個
26	柄付きタイプ	220	25	11.5	40	-	短刃長形	有	-	②TKY08D	ロングシャンク	657-1379	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
26	柄付きタイプ	140	25	11.5	40	-	短刃長形	有	-	②TKY08D	スタンダード	656-8467	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
26	柄付きタイプ	220	25	11.5	40	-	短刃長形	無	-	②TKY08D	ロングシャンク	657-1387	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
26	柄付きタイプ	140	25	11.5	40	-	短刃長形	無	-	②TKY08D	スタンダード	227-9801	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
26	柄付きタイプ	220	25	27.5	40	-	標準刃長形	有	-	②TKY08D	ロングシャンク	656-8475	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
26	柄付きタイプ	140	25	27.5	40	-	標準刃長形	有	-	②TKY08D	スタンダード	225-3941	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
26	柄付きタイプ	220	25	27.5	40	-	標準刃長形	無	-	②TKY08D	ロングシャンク	657-1409	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
26	柄付きタイプ	140	25	27.5	40	-	標準刃長形	無	-	②TKY08D	スタンダード	227-9819	QOMT1342R-M2 QOGT1342R-G1	TS33	-	-	-	-	7.5	1個
32	ねじ込み式	63	17	14.5	40	40	スクリューインタイプ	有	28.5	②TKY15D	-	-	QO○T1651R-○○	TS407	6	24	M16	0.3	9.5	1個
32	柄付きタイプ	230	32	14.5	90	-	短刃長形	有	-	②TKY15D	ロングシャンク	657-1417	QOMT1651R-M2 QOGT1651R-G1	TS407	-	-	-	-	9.5	1個
32	柄付きタイプ	150	32	14.5	50	-	短刃長形	有	-	②TKY15D	スタンダード	225-3950	QOMT1651R-M2 QOGT1651R-G1	TS407	-	-	-	-	9.5	1個
32	柄付きタイプ	230	32	14.5	90	-	短刃長形	無	-	②TKY15D	ロングシャンク	657-1425	QOMT1651R-M2 QOGT1651R-G1	TS407	-	-	-	-	9.5	1個
32	柄付きタイプ	150	32	14.5	50	-	短刃長形	無	-	②TKY15D	スタンダード	225-3879	QOMT1651R-M2 QOGT1651R-G1	TS407	-	-	-	-	9.5	1個
32	柄付きタイプ	230	32	35.2	90	-	標準刃長形	有	-	②TKY15D	ロングシャンク	657-1433	QOMT1651R-M2 QOGT1651R-G1	TS407	-	-	-	-	9.5	1個

通常単価(税別) (税込単価)	通常出荷日

21,708円 ( 23,879円 )	4日目
24,656円 ( 27,122円 )	4日目
21,089円 ( 23,198円 )	3日目
18,291円 ( 20,120円 )	4日目
16,250円 ( 17,875円 )	4日目
31,959円 ( 35,155円 )	4日目
28,944円 ( 31,838円 )	3日目
26,917円 ( 29,609円 )	4日目
23,919円 ( 26,311円 )	4日目
21,708円 ( 23,879円 )	4日目
24,656円 ( 27,122円 )	4日目
21,708円 ( 23,879円 )	4日目
18,291円 ( 20,120円 )	4日目
16,750円 ( 18,425円 )	4日目
31,959円 ( 35,155円 )	4日目
28,944円 ( 31,838円 )	4日目
26,917円 ( 29,609円 )	4日目
23,919円 ( 26,311円 )	4日目
23,115円 ( 25,427円 )	4日目
25,460円 ( 28,006円 )	4日目
23,115円 ( 25,427円 )	4日目
21,089円 ( 23,198円 )	4日目
19,497円 ( 21,447円 )	4日目
33,902円 ( 37,292円 )	4日目
30,459円 ( 33,505円 )	1日目
28,133円 ( 30,946円 )	4日目
25,929円 ( 28,522円 )	4日目
23,115円 ( 25,427円 )	4日目
24,588円 ( 27,047円 )	4日目
23,115円 ( 25,427円 )	3日目
21,060円 ( 23,166円 )	3日目
19,497円 ( 21,447円 )	4日目
33,902円 ( 37,292円 )	4日目
30,459円 ( 33,505円 )	4日目
28,133円 ( 30,946円 )	4日目
26,988円 ( 29,687円 )	5日目
23,919円 ( 26,311円 )	4日目
26,063円 ( 28,669円 )	4日目
23,919円 ( 26,311円 )	4日目
22,512円 ( 24,763円 )	4日目
20,167円 ( 22,184円 )	4日目
33,989円 ( 37,388円 )	4日目
31,959円 ( 35,155円 )	3日目
29,949円 ( 32,944円 )	4日目
26,917円 ( 29,609円 )	4日目
23,919円 ( 26,311円 )	4日目
26,063円 ( 28,669円 )	4日目
23,919円 ( 26,311円 )	4日目
22,512円 ( 24,763円 )	4日目
20,167円 ( 22,184円 )	4日目
34,907円 ( 38,398円 )	4日目
31,959円 ( 35,155円 )	4日目
29,949円 ( 32,944円 )	3日目
26,917円 ( 29,609円 )	3日目
26,063円 ( 28,669円 )	4日目
28,475円 ( 31,323円 )	4日目
26,063円 ( 28,669円 )	4日目
24,656円 ( 27,122円 )	4日目
22,512円 ( 24,763円 )	4日目
37,922円 ( 41,714円 )	4日目

基本情報

基本情報

中心底刃付きだからドリリング加工からエンドミル加工まで1本の工具で行える多機能用 AQX。
【特長】
・耐熱性本体、特殊表面処理特殊合金鋼を採用。
・高温強度が高く、また特殊表面処理により耐腐食性、耐擦過性が向上。
・使用インサートは1種類1種類のインサートで構成されているため、インサート管理が容易。
・取付け位置を入れ替えることによりインサートは2回使用可能。
・切刃先端部が2枚刃工具先端部が2枚刃構造になっているため、切れ刃強度が高く長寿命。
【用途】
・ドリリング、エンドミル加工に使用。

ご注意

カッタ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
