三菱マテリアル

多機能用 APX4000

Name: 多機能用 APX4000
Brand: 三菱マテリアル
SKU: 223000445099
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 29,748円～94,336円

税込単価: 32,723円～103,770円

さまざまな加工形態に対応する多機能用ショルダカッタ APX4000。【特長】・...

詳細情報を確認する

加工用途
平面 / 側面 / 溝
被削材
一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン
仕上げ区分
荒～仕上げ加工
適応チップ材種
超硬コート
最大切り込み深さ (Ap) (mm)
15
勝手
R
レンチ
TIP15W
CADデータ有無 (2D/3D)
2D/3D
コーナー角 (°)
0
適用インサート
AOMT1848○○PEER-○
焼付き防止剤
MK1KS
詳細仕上げ区分
荒～仕上げまで

ご注意

カッタ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が46型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

シャンクタイプ

アーバタイプ

スクリューインタイプ

高剛性カッタボディ

深彫り加工対応

深彫り加工に対応するため、APX3000/4000にエクストラロングシャンクタイプを追加。

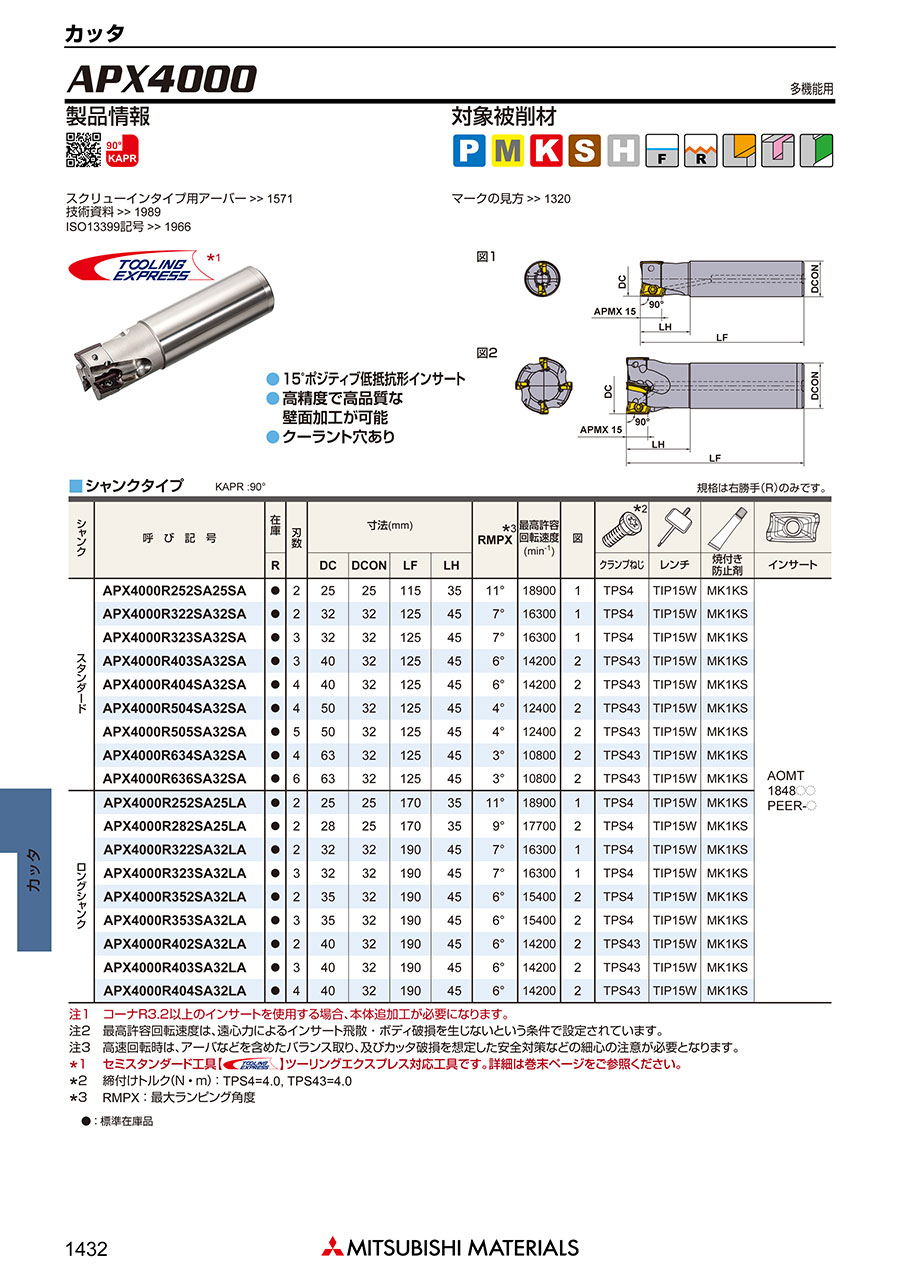

外形図

シャンクタイプ

アーバタイプ

スクリューインタイプ

シャンク	型番	図
スタンダード	APX4000R252SA25SA	1
	APX4000R322SA32SA	1
	APX4000R323SA32SA	1
	APX4000R403SA32SA	2
	APX4000R404SA32SA	2
	APX4000R504SA32SA	2
	APX4000R505SA32SA	2
	APX4000R634SA32SA	2
	APX4000R636SA32SA	2
ロングシャンク	APX4000R252SA25LA	1
	APX4000R282SA25LA	2
	APX4000R322SA32LA	1
	APX4000R323SA32LA	1
	APX4000R352SA32LA	2
	APX4000R353SA32LA	2
	APX4000R402SA32LA	2
	APX4000R403SA32LA	2
	APX4000R404SA32LA	2
エクストラロングシャンク	APX4000R252SA25ELA	1
	APX4000R282SA25ELA	2
	APX4000R322SA32ELA	1
	APX4000R323SA32ELA	1
	APX4000R352SA32ELA	2
	APX4000R353SA32ELA	2
	APX4000R402SA32ELA	2
	APX4000R403SA32ELA	2
	APX4000R404SA32ELA	2

タイプ	型番	図
アーバタイプ	APX4000-040A04RA	1
	APX4000-050A05RA	1
	APX4000-063A06RA	1
	APX4000R08007CA	1
	APX4000R10008DA	1
	APX4000R12509EA	2
	APX4000R16010FA	2
ミリサイズアーバ用	APX4000-040A04RA	1
	APX4000-050A05RA	1
	APX4000-063A06RA	1
	APX4000-080A07RA	1
	APX4000-100A08RA	1
	APX4000-125A09RA	2
	APX4000-160A10RA	2
スクリューインタイプ	APX4000R252M12A35	-
	APX4000R282M12A35	-
	APX4000R322M16A40	-
	APX4000R323M16A40	-
	APX4000R352M16A40	-
	APX4000R353M16A40	-
	APX4000R403M16A40	-
	APX4000R404M16A40	-

推奨切削条件

推奨切削条件表

切削速度

切込み量と送り量

ランピング加工、ヘリカル加工条件

ランピング加工

ヘリカル加工

加工条件は下表をご参照ください。1刃当たりの送り量、切削速度は、溝加工の条件に準じます。

切削条件時の注意

注1 本切削条件は、スタンダードシャンクタイプ、アーバタイプにおける目安です。機械剛性および被削材剛性の高い場合での、びびり振動の発生しない条件設定であり、加工中にびびりやインサートのチッピングなどが発生する場合は、状況に応じ条件も変化させてください。
注2 特に下記の場合は、びびり振動が発生しやすくなります。切込み量などの加工条件を下げてご使用ください。

ロングシャンクタイプ、エクストラロングシャンクタイプをお使いの場合
スタンダードシャンクタイプ、アーバタイプで工具突出し量の大きい場合
機械剛性、被削材取付け剛性が低い場合

注3 刃数違いのタイプがある場合は、刃数の少ないタイプがびびり振動防止に適しています。（例：φ40の4枚刃→φ40の3枚刃 φ32の3枚刃→φ32の2枚刃）
注4 強断続加工や不安定加工においては、Hブレーカインサートを推奨します。

ランピング加工、ヘリカル加工条件

注1 上表のランピング角度で延性の高い材料を加工する場合は、切りくずが伸びる可能性があります。この場合は、ランピング角度もしくは1刃当たりの送り量を下げてください。
*1　最大ランピング角度で、最大切込み量15mmに達するまでの距離　L（=15/tan α）を示しています。
*2　止まり穴、平底の最大加工径は、コーナR=0.8mmの場合です。それ以外の場合は下式で求めてください。
｛（刃径 DC）-（コーナR）-0.2｝×2

適用被削材

・鋼
・ステンレス鋼
・鋳鉄
・難削材
・高硬度鋼

型番リスト

表示件数

型番

刃径 D

(φ)

取付け方法

全長 (L)

(mm)

シャンク径 (d)

(mm)

刃数

(枚)

首下長（ℓ1）

(mm)

基準長 LF

(mm)

キー溝幅 KWW

クーラント穴

本体最外径 BD

(mm)

トラスココード

アーバ取付径 DCON

(mm)

最大許容回転速度

(min-1)

インロー高さ CBDP

(mm)

キー溝深さ L8

(mm)

クランプねじ

取付けボルト座径 DCCB

(mm)

L11

(mm)

寸法 H

(mm)

取付ネジサイズ CRKS

(mm)

カッタ質量

(kg)

シャンク

ボルト穴径 DAH

(mm)

最大ラッピング角度 RPMX

(°)

最小発注数量

40	アーバー	40	-	4	-	-	8.4	-	34	-	16	14200	18	5.6	TPS43	14	-	-	-	0.2	-	9	6	1個
50	アーバー	40	-	5	-	-	10.4	-	45	-	22	12400	20	6.3	TPS43	17	-	-	-	0.3	-	11	4	1個
63	アーバー	40	-	6	-	-	10.4	-	50	-	22	10800	20	6.3	TPS43	17	-	-	-	0.5	-	11	3	1個
80	アーバー	50	-	7	-	-	12.4	-	60	-	27	9300	23	7	TPS43	20	-	-	-	1.2	-	13	2	1個
100	アーバー	50	-	8	-	-	14.4	-	70	-	32	8100	26	8	TPS43	27	-	-	-	2.1	-	17	1.5	1個
125	アーバー	63	-	9	-	-	16.4	-	90	-	40	7100	40	9	TPS43	56	-	-	-	3.3	-	-	1	1個
160	アーバー	63	-	10	-	-	16.4	-	100	-	40	6100	40	9	TPS43	72	-	-	-	4.8	-	-	1	1個
80	アーバー	50	-	7	-	-	9.5	-	70	-	25.4	9300	26	6	TPS43	20	-	-	-	1.2	-	13	2	1個
100	アーバー	63	-	8	-	-	12.7	-	80	-	31.75	8100	32	8	TPS43	26	-	-	-	2.1	-	17	1.5	1個
125	アーバー	63	-	9	-	-	15.9	-	100	-	38.1	7100	40	10	TPS43	56	-	-	-	3.3	-	-	1	1個
160	アーバー	63	-	10	-	-	19.1	-	100	-	50.8	6100	40	11	TPS43	72	-	-	-	4.8	-	-	1	1個
25	ねじ込み式	57	12.5	2	-	35	-	有	23.5	-	-	-	-	-	TPS4	-	6	19	M12	0.2	-	-	-	1個
25	柄付きタイプ	220	25	2	80	-	-	有	-	-	-	18900	-	-	TPS4	-	-	-	-	-	エクストラロングシャンク	-	11	1個
25	柄付きタイプ	170	25	2	35	-	-	有	-	-	-	18900	-	-	TPS4	-	-	-	-	-	ロングシャンク	-	11	1個
25	柄付きタイプ	115	25	2	35	-	-	有	-	687-5629	-	18900	-	-	TPS4	-	-	-	-	-	スタンダード	-	11	1個
28	ねじ込み式	57	12.5	2	-	35	-	有	23.5	-	-	-	-	-	TPS4	-	6	19	M12	0.2	-	-	-	1個
28	柄付きタイプ	220	25	2	35	-	-	有	-	-	-	17700	-	-	TPS4	-	-	-	-	-	エクストラロングシャンク	-	9	1個
28	柄付きタイプ	170	25	2	35	-	-	有	-	-	-	17700	-	-	TPS4	-	-	-	-	-	ロングシャンク	-	9	1個
32	ねじ込み式	63	17	2	-	40	-	有	28.5	-	-	-	-	-	TPS4	-	6	24	M16	0.3	-	-	-	1個
32	柄付きタイプ	260	32	2	100	-	-	有	-	-	-	16300	-	-	TPS4	-	-	-	-	-	エクストラロングシャンク	-	7	1個
32	柄付きタイプ	190	32	2	45	-	-	有	-	-	-	16300	-	-	TPS4	-	-	-	-	-	ロングシャンク	-	7	1個
32	柄付きタイプ	125	32	2	45	-	-	有	-	687-5637	-	16300	-	-	TPS4	-	-	-	-	-	スタンダード	-	7	1個
32	ねじ込み式	63	17	3	-	40	-	有	28.5	-	-	-	-	-	TPS4	-	6	24	M16	0.3	-	-	-	1個
32	柄付きタイプ	260	32	3	100	-	-	有	-	-	-	16300	-	-	TPS4	-	-	-	-	-	エクストラロングシャンク	-	7	1個
32	柄付きタイプ	190	32	3	45	-	-	有	-	-	-	16300	-	-	TPS4	-	-	-	-	-	ロングシャンク	-	7	1個
32	柄付きタイプ	125	32	3	45	-	-	有	-	687-5645	-	16300	-	-	TPS4	-	-	-	-	-	スタンダード	-	7	1個
35	ねじ込み式	63	17	2	-	40	-	有	28.5	-	-	-	-	-	TPS4	-	6	24	M16	0.3	-	-	-	1個
35	柄付きタイプ	260	32	2	45	-	-	有	-	-	-	15400	-	-	TPS4	-	-	-	-	-	エクストラロングシャンク	-	6	1個
35	柄付きタイプ	190	32	2	45	-	-	有	-	-	-	15400	-	-	TPS4	-	-	-	-	-	ロングシャンク	-	6	1個
35	ねじ込み式	63	17	3	-	40	-	有	28.5	-	-	-	-	-	TPS4	-	6	24	M16	0.3	-	-	-	1個
35	柄付きタイプ	260	32	3	45	-	-	有	-	-	-	15400	-	-	TPS4	-	-	-	-	-	エクストラロングシャンク	-	6	1個
35	柄付きタイプ	190	32	3	45	-	-	有	-	-	-	15400	-	-	TPS4	-	-	-	-	-	ロングシャンク	-	6	1個
40	柄付きタイプ	260	32	2	45	-	-	有	-	-	-	14200	-	-	TPS43	-	-	-	-	-	エクストラロングシャンク	-	6	1個
40	柄付きタイプ	190	32	2	45	-	-	有	-	-	-	14200	-	-	TPS43	-	-	-	-	-	ロングシャンク	-	6	1個
40	ねじ込み式	63	17	3	-	40	-	有	28.5	-	-	-	-	-	TPS43	-	6	24	M16	0.3	-	-	-	1個
40	柄付きタイプ	260	32	3	45	-	-	有	-	-	-	14200	-	-	TPS43	-	-	-	-	-	エクストラロングシャンク	-	6	1個
40	柄付きタイプ	190	32	3	45	-	-	有	-	-	-	14200	-	-	TPS43	-	-	-	-	-	ロングシャンク	-	6	1個
40	柄付きタイプ	125	32	3	45	-	-	有	-	687-5653	-	14200	-	-	TPS43	-	-	-	-	-	スタンダード	-	6	1個
40	ねじ込み式	63	17	4	-	40	-	有	28.5	-	-	-	-	-	TPS43	-	6	24	M16	0.3	-	-	-	1個
40	柄付きタイプ	260	32	4	45	-	-	有	-	-	-	14200	-	-	TPS43	-	-	-	-	-	エクストラロングシャンク	-	6	1個
40	柄付きタイプ	190	32	4	45	-	-	有	-	-	-	14200	-	-	TPS43	-	-	-	-	-	ロングシャンク	-	6	1個
40	柄付きタイプ	125	32	4	45	-	-	有	-	687-5661	-	14200	-	-	TPS43	-	-	-	-	-	スタンダード	-	6	1個
50	柄付きタイプ	125	32	4	45	-	-	有	-	687-5670	-	12400	-	-	TPS43	-	-	-	-	-	スタンダード	-	4	1個
50	柄付きタイプ	125	32	5	45	-	-	有	-	687-5688	-	12400	-	-	TPS43	-	-	-	-	-	スタンダード	-	4	1個
63	柄付きタイプ	125	32	4	45	-	-	有	-	687-5696	-	10800	-	-	TPS43	-	-	-	-	-	スタンダード	-	3	1個
63	柄付きタイプ	125	32	6	45	-	-	有	-	687-5700	-	10800	-	-	TPS43	-	-	-	-	-	スタンダード	-	3	1個

通常単価(税別) (税込単価)	通常出荷日

42,813円 ( 47,094円 )	3日目
49,622円 ( 54,584円 )	4日目
56,537円 ( 62,191円 )	4日目
64,265円 ( 70,692円 )	4日目
72,535円 ( 79,789円 )	4日目
83,238円 ( 91,562円 )	4日目
94,336円 ( 103,770円 )	4日目
64,265円 ( 70,692円 )	4日目
72,535円 ( 79,789円 )	4日目
83,238円 ( 91,562円 )	4日目
94,336円 ( 103,770円 )	4日目
29,748円 ( 32,723円 )	4日目
36,046円 ( 39,651円 )	4日目
32,763円 ( 36,039円 )	4日目
29,748円 ( 32,723円 )	3日目
30,753円 ( 33,828円 )	4日目
37,185円 ( 40,904円 )	4日目
33,835円 ( 37,219円 )	4日目
34,036円 ( 37,440円 )	4日目
41,741円 ( 45,915円 )	4日目
37,721円 ( 41,493円 )	4日目
34,036円 ( 37,440円 )	4日目
35,778円 ( 39,356円 )	4日目
43,416円 ( 47,758円 )	4日目
39,463円 ( 43,409円 )	4日目
35,778円 ( 39,356円 )	3日目
34,706円 ( 38,177円 )	4日目
42,210円 ( 46,431円 )	4日目
38,123円 ( 41,935円 )	4日目
36,247円 ( 39,872円 )	4日目
43,952円 ( 48,347円 )	4日目
39,932円 ( 43,925円 )	4日目
48,945円 ( 53,840円 )	4日目
43,684円 ( 48,052円 )	4日目
41,071円 ( 45,178円 )	4日目
50,707円 ( 55,778円 )	4日目
45,426円 ( 49,969円 )	3日目
41,071円 ( 45,178円 )	4日目
42,813円 ( 47,094円 )	4日目
52,470円 ( 57,717円 )	4日目
47,657円 ( 52,423円 )	4日目
42,813円 ( 47,094円 )	4日目
47,928円 ( 52,721円 )	4日目
49,622円 ( 54,584円 )	4日目
53,148円 ( 58,463円 )	4日目
56,537円 ( 62,191円 )	4日目

詳細情報

基本情報

基本情報

さまざまな加工形態に対応する多機能用ショルダカッタ APX4000。
【特長】
・高剛性カッタボディ：ボディのバックメタル量が大きく、高剛性。
・カッタボディは、高温強度に優れた特殊合金鋼を採用。
・特殊表面処理により耐腐食性、耐擦過性が向上。
・カッタボディにクーラント穴を設置、放熱性・切りくず排出性が飛躍的に向上。
・15°ポジティブ低抵抗形インサート。
・高精度で高品質な壁面加工が可能。
・クーラント穴あり。
【用途】
・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工。

ご注意

カッタ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
