三菱マテリアル

正面削り用 NF10000

正面削り用 NF10000
通常単価(税別)
75,247円～149,828円
税込単価
82,772円～164,811円

【特長】・軽合金・鋳鉄の高速仕上げ加工に最適。・切れ刃振れ出し機構付き。

詳細情報を確認する
  • 加工用途
    平面
  • 取付け方法
    アーバー
  • 仕上げ区分
    仕上げ加工
  • 最大切り込み深さ (Ap) (mm)
    PCD/4.0、CBN/1.0
  • 加工用途詳細
    正面削り(アルミニウム合金・鋼鉄/高送り・仕上げ)
  • CADデータ有無 (2D/3D)
    2D/3D
  • 適用インサート
    GDCN2004PDFR3　NP-GDCN2004PDSR3

ご注意

  • カッタ本体には、チップは付属しておりません。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が6型番あります。
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

●高速切削対応機構

遠心力によるインサート飛散防止機構をCAE強度解析・高速回転試験によって検証。CAE強度解析による設計により、更なる高速切削時の安定性を実現しました。
●再研削について（PCDインサートのみ対応）
    ・B=A×tan20°（右図参照）これを守らないと、カッタ径が変わってしまいます。
    ・正面方向の再研削量Aが2mmを超えたインサートは使用しないでください。

正面削り用 NF10000 製品特長関連画像1

●良好な仕上げ面

インサート副切れ刃幅：3mm設定とし、仕上げ面精度=5μm以下を保持し、且つスラスト抵抗の低減を実現しました。

●調整クサビ方式採用

カッター刃先の正面振れ調整にクサビ調整方式を採用。刃先振れ微調整が容易になりました。また、調整機能付により、刃振れ5μm以内を確保します。
正面削り用 NF10000 製品特長関連画像2
正面削り用 NF10000 製品特長関連画像3

●インサートの特長

鋳鉄仕上げ切削用CBNインサート（CBN材種 MB730）

・刃先ホーニング処理をスパイラル形状とすることにより、切刃の異常欠損を防止。
・鋳鉄仕上げ加工に最適化したCBNサイズにより再研磨不要。

正面削り用 NF10000 製品特長関連画像4

材種の使い分け

・鋳鉄用CBN材種 MB730

正面削り用 NF10000 製品特長関連画像5

CBN保持力が強固であるため耐欠損性に優れ、鋳鉄加工の高速切削に適した材種です。

・アルミニウム合金用PCD材種 MD220

正面削り用 NF10000 製品特長関連画像6

アルミニウム合金、非鉄金属、繊維強化プラスチック（FRP）などの被削材の切削に適した材種です。

性能・試験情報

鋳鉄仕上げ用CBNインサートの性能

・切りくず排出量

正面削り用 NF10000 性能・試験情報関連画像1
<切削条件>
被削材：FC250
本体：NF10000R0406D
切削速度：1,000m/min
1刃当りの送り：0.15mm/tooth
切込み量：ap=0.5mm
切削油剤：乾式

・仕上げ面粗さ

正面削り用 NF10000 性能・試験情報関連画像2
<切削条件>
被削材：FC250
本体：NF10000R0406D
インサート：NP-GDCN2004PDSR3
材種：MB730
切削速度：1,000 , 1,500m/min
1刃当りの送り：0.15mm/tooth
切込み量：ap=0.5mm ae=50mm
切削油剤：乾式



外形図

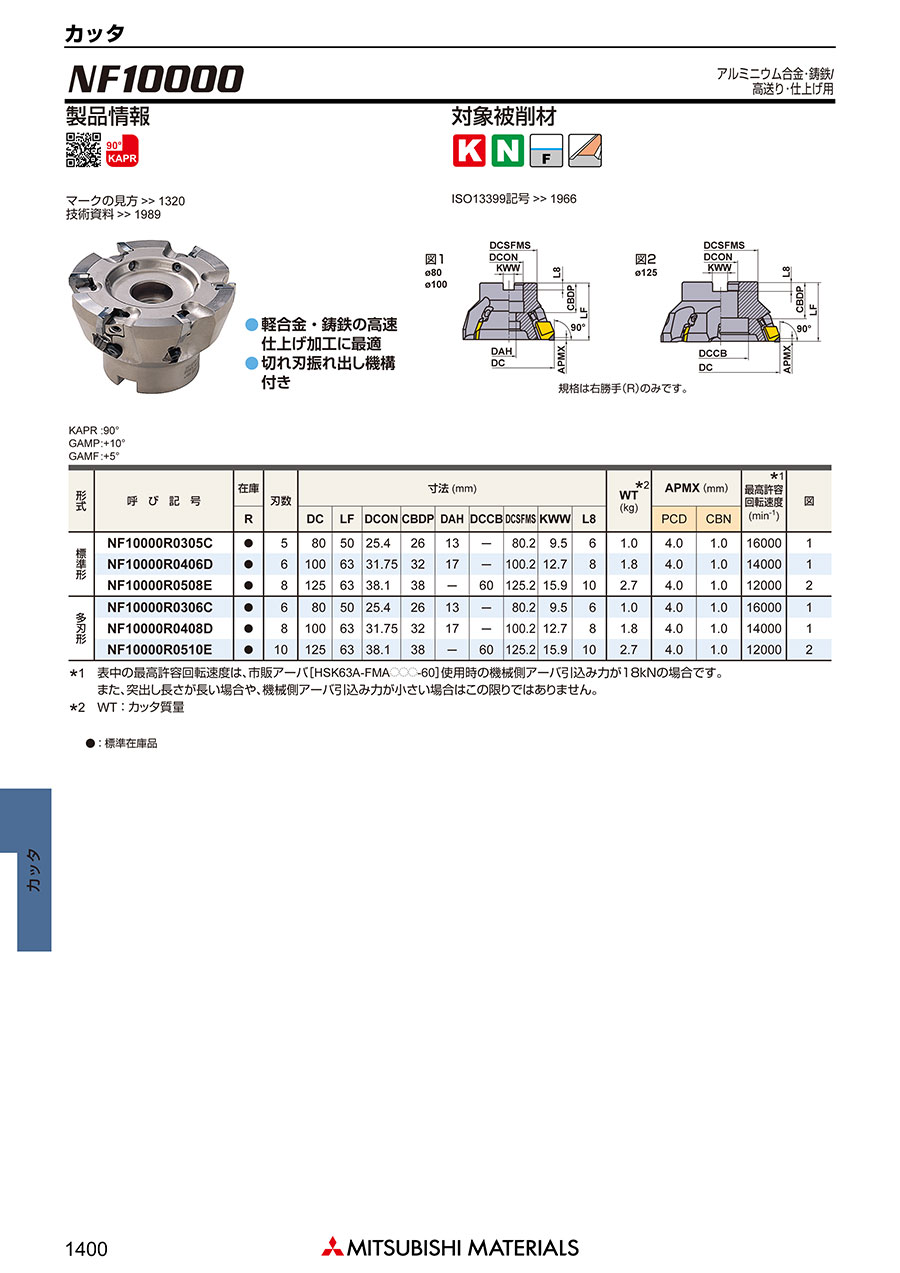

正面削り用 NF10000 外形図



使用方法・使用事例

使用事例

正面削り用 NF10000 使用方法



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
正面削り用 NF10000 推奨切削条件

切削条件時の注意

●工具回転速度（min-1）=（1,000×切削速度）÷（3.14×工具の切れ刃径）
●機械のテーブル送り（mm/min）=1刃当たりの送り×工具の刃数×工具回転速度

適用被削材

軽合金鋳鉄炭素鋼・合金鋼ステンレス鋼高硬度鋼
○○---



選定サポート情報

インサート

正面削り用 NF10000 選定サポート情報1


対応部品

正面削り用 NF10000 選定サポート情報2

*締付けトルク（N・m）：LS10T=8.5

型番リスト

表示件数
  • 1
    • 型番
    NF10000R0305C
    NF10000R0306C
    NF10000R0406D
    NF10000R0408D
    NF10000R0508E
    NF10000R0510E

    刃径 D

    (φ)

    全長 (L)

    (mm)

    刃数

    (枚)

    重量

    (kg)

    キー溝幅 KWW

    トラスココード

    アーバ取付径 DCON

    (mm)

    最大許容回転速度

    (min-1)

    インロー高さ CBDP

    (mm)

    キー溝深さ L8

    (mm)

    形 式

    取付けボルト座径 DCCB

    (mm)

    ボルト穴径 DAH

    (mm)

    		最小発注数量
    80
    50
    5
    1
    9.5
    -
    25.4
    16,000
    26
    6
    標準形
    -
    13
    1個
    80
    50
    6
    1
    9.5
    674-0642
    25.4
    16,000
    26
    6
    多刃形
    -
    13
    1個
    100
    63
    6
    1.8
    12.7
    -
    31.75
    14,000
    32
    8
    標準形
    -
    17
    1個
    100
    63
    8
    1.8
    12.7
    -
    31.75
    14,000
    32
    8
    多刃形
    -
    17
    1個
    125
    63
    8
    2.7
    15.9
    674-0677
    38.1
    12,000
    38
    10
    標準形
    60
    -
    1個
    125
    63
    10
    2.7
    15.9
    -
    38.1
    12,000
    38
    10
    多刃形
    60
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    75,247円
    ( 82,772円 )
    4日目
    92,949円
    ( 102,244円 )
    4日目
    98,498円
    ( 108,348円 )
    4日目
    120,001円
    ( 132,001円 )
    4日目
    129,712円
    ( 142,683円 )
    3日目
    149,828円
    ( 164,811円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・軽合金・鋳鉄の高速仕上げ加工に最適。
    ・切れ刃振れ出し機構付き。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
