三菱マテリアル

正面削り用 AOX445

通常単価(税別): 70,502円～184,442円

税込単価: 77,552円～202,886円

通常出荷日：4日目

ソリッドCBN8角形両面インサート。16コーナ使用で経済的(切込み3mmの場合)。荒～仕上げまで高能率...

加工用途
平面
仕上げ区分
仕上げ加工
最大切り込み深さ (Ap) (mm)
8
勝手
R
加工用途詳細
正面削り(鋼鉄高能率切削)
CADデータ有無 (2D/3D)
2D/3D
適用インサート
SL-ONEN120404ASN
形式
標準形
外刃切り込み寸法 A1 (mm)
3
詳細仕上げ区分
荒～仕上げまで

ご注意

カッタ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定 7 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

カタログ

商品TOP

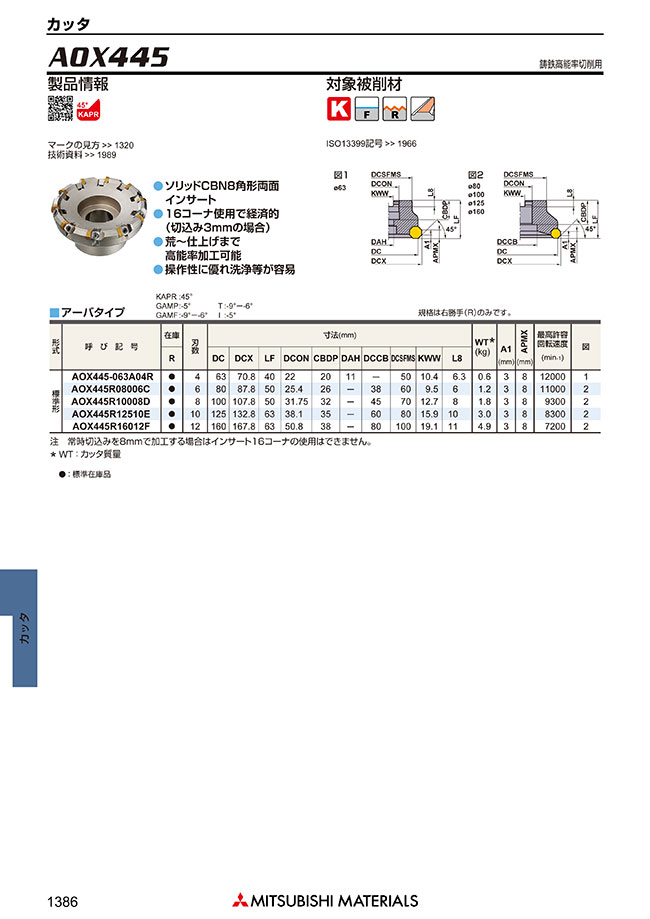

カタログ (見開き版)

絞り込み条件：8 項目の仕様が未選択です

刃径 D(φ)
- 50
- 63
- 80
- 100
- 125
- 160
全長 (L)(mm)
- 40
- 50
- 63
- 125
シャンク径 (d)(mm)
- 32
刃数(枚)
- 3
- 4
- 6
- 8
- 10
- 12
首下長（ℓ1）(mm)
- 40
重量(kg)
- 0.6
- 1.1
- 1.2
- 1.4
- 1.8
- 3
- 4.9
キー溝幅 KWW
- 9.5
- 10.4
- 12.7
- 15.9
- 19.1
本体最外径 BD(mm)
- 50
- 60
- 70
- 80
- 100
タイプ
- AOX445
CAD
- 2D
- 3D
出荷日
すべて
4日以内

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

シャンク径 (d)

(mm)

刃数

(枚)

首下長（ℓ1）

(mm)

重量

(kg)

キー溝幅 KWW

本体最外径 BD

(mm)

アーバ取付径 DCON

(mm)

最大許容回転速度

(min-1)

インロー高さ CBDP

(mm)

キー溝深さ L8

(mm)

コーナー角

(°)

取付けボルト座径 DCCB

(mm)

ボルト穴径 DAH

(mm)

最小発注数量

63	40	-	4	-	0.6	10.4	50	22	12,000	20	6.3	45	-	11	1個
80	50	-	6	-	1.2	9.5	60	25.4	11,000	26	6	45	38	-	1個
100	50	-	8	-	1.8	12.7	70	31.75	9,300	32	8	45	45	-	1個
125	63	-	10	-	3	15.9	80	38.1	8,300	35	10	45	60	-	1個
160	63	-	12	-	4.9	19.1	100	50.8	7,200	38	11	45	80	-	1個
50	125	32	3	40	1.1	-	-	-	13,000	-	-	-	-	-	1個
63	125	32	4	40	1.4	-	-	-	12,000	-	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

76,603円 ( 84,263円 )	4日目
99,191円 ( 109,110円 )	4日目
120,001円 ( 132,001円 )	4日目
149,828円 ( 164,811円 )	4日目
184,442円 ( 202,886円 )	4日目
70,502円 ( 77,552円 )	4日目
82,545円 ( 90,800円 )	4日目

詳細情報

基本情報

ソリッドCBN8角形両面インサート。16コーナ使用で経済的(切込み3mmの場合)。荒～仕上げまで高能率加工可能。操作性に優れ洗浄等が容易

ご注意

カッタ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
