三菱マテリアル

STAW 小径WSTARインサートドリル

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 27,269円～41,741円

税込単価: 29,996円～45,915円

ヘッド交換式超硬インサートドリル。【特長】・切りくず処理に優れるウェーブ刃型＆...

シャンク径・MT No
16
CADデータ有無 (2D/3D)
2D/3D
コーティング・表面処理
ノンコート
工具材質
超硬
先端角 (°)
140
給油方式（詳細）
内部
被削材
一般鋼$鋳鉄$アルミ$ステンレス鋼
シャンクタイプ
エンドミルシャンク
シンニング
無
コーティング有無
無

ご注意

本商品はホルダのみです。ヘッドは別売りです。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が56型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

使用方法・使用事例

製品特長・仕様

製品の基本仕様・特長

■φ10.0-φ18.4、L/D1.5・3・5・8をラインナップ。

●切れ味・高精度・高剛性を追求した設計

●8Dまでの穴深さに対応（L/D1.5・3・5・8をラインナップ）

スタブタイプ（1.5D）

1.5Dのスタブタイプは、浅穴の高精度・高能率加工に適用できます。
旋盤などの小物穴あけ加工に最適です。

ロングタイプ（8D）

8Dのロングタイプは深穴加工用にボディ形状が最適化されています。
溝の先端から切り上がりにかけて、芯厚と溝幅をコントロールすることにより、深穴加工に要求されるホルダ剛性と切くず排出性を両立しました。

●三菱独自の強固なクランプ機構（PAT.P.）

<インサート着脱イメージ図>

【クランプ】
内ねじを締付け（lock方向）バックメタルのテーパ部でインサートを強固にクランプする。

【アンクランプ】
内ねじを緩めて（open方向）ストッパーに接触させることで、バックメタル部を開口させてアンクランプする。

●長寿命ボディ&インサート

三菱独自の強固なクランプ機構により長寿命を実現
■ボディ耐久性比較

〈切削条件〉
被削材 : S50C（150-180HB）
ドリル径 : φ10（L/D＝5）
切削速度 : 100m/min
送り : 0.25mm/rev
切削油剤 : 水溶性切削油
クーラント圧 : 0.5MPa （内部給油）
使用機械 : 立形マシニングセンタ

長寿命ボディ&インサートによりコスト低減が可能
■コストダウン効果

●インサート材種

汎用材種 VP15TF
一般鋼はもちろん軟鋼、炭素鋼、合金鋼、ステンレス鋼、鋳鉄系まで幅広い被削材に適用可能です。

鋳鉄専用材種 DP5010
鋳鉄加工に特化したハイグレード母材と独自結晶制御技術をもちいた新PVDコーティング材種です。

対応インサート

DC（mm）	型番
10.0	STAWN1000TH	STAWK1000TG
10.1	STAWN1010TH	STAWK1010TG
10.2	STAWN1020TH	STAWK1020TG
10.3	STAWN1030TH	STAWK1030TG
10.4	STAWN1040TH	STAWK1040TG
10.5	STAWN1050TH	STAWK1050TG
10.6	STAWN1060TH	STAWK1060TG
10.7	STAWN1070TH	STAWK1070TG
10.8	STAWN1080TH	STAWK1080TG
10.9	STAWN1090TH	STAWK1090TG
11.0	STAWN1100TH	STAWK1100TG
11.1	STAWN1110TH	STAWK1110TG
11.2	STAWN1120TH	STAWK1120TG
11.3	STAWN1130TH	STAWK1130TG
11.4	STAWN1140TH	STAWK1140TG
11.5	STAWN1150TH	STAWK1150TG
11.6	STAWN1160TH	STAWK1160TG
11.7	STAWN1170TH	STAWK1170TG
11.8	STAWN1180TH	STAWK1180TG
11.9	STAWN1190TH	STAWK1190TG
12.0	STAWN1200TH	STAWK1200TG
12.1	STAWN1210TH	STAWK1210TG
12.2	STAWN1220TH	STAWK1220TG
12.3	STAWN1230TH	STAWK1230TG
12.4	STAWN1240TH	STAWK1240TG
12.5	STAWN1250TH	STAWK1250TG
12.6	STAWN1260TH	STAWK1260TG
12.7	STAWN1270TH	STAWK1270TG
12.8	STAWN1280TH	STAWK1280TG
12.9	STAWN1290TH	STAWK1290TG
13.0	STAWN1300TH	STAWK1300TG
13.1	STAWN1310TH	STAWK1310TG
13.2	STAWN1320TH	STAWK1320TG
13.3	STAWN1330TH	STAWK1330TG
13.4	STAWN1340TH	STAWK1340TG
13.5	STAWN1350TH	STAWK1350TG
13.6	STAWN1360TH	STAWK1360TG
13.7	STAWN1370TH	STAWK1370TG
13.8	STAWN1380TH	STAWK1380TG
13.9	STAWN1390TH	STAWK1390TG
14.0	STAWN1400TH	STAWK1400TG
14.1	STAWN1410TH	STAWK1410TG
14.2	STAWN1420TH	STAWK1420TG

DC（mm）	型番
14.3	STAWN1430TH	STAWK1430TG
14.4	STAWN1440TH	STAWK1440TG
14.5	STAWN1450TH	STAWK1450TG
14.6	STAWN1460TH	STAWK1460TG
14.7	STAWN1470TH	STAWK1470TG
14.8	STAWN1480TH	STAWK1480TG
14.9	STAWN1490TH	STAWK1490TG
15.0	STAWN1500TH	STAWK1500TG
15.1	STAWN1510TH	STAWK1510TG
15.2	STAWN1520TH	STAWK1520TG
15.3	STAWN1530TH	STAWK1530TG
15.4	STAWN1540TH	STAWK1540TG
15.5	STAWN1550T	STAWK1550TG
15.6	STAWN1560T	STAWK1560TG
15.7	STAWN1570T	STAWK1570TG
15.8	STAWN1580T	STAWK1580TG
15.9	STAWN1590T	STAWK1590TG
16.0	STAWN1600T	STAWK1600TG
16.1	STAWN1610T	STAWK1610TG
16.2	STAWN1620T	STAWK1620TG
16.3	STAWN1630T	STAWK1630TG
16.4	STAWN1640T	STAWK1640TG
16.5	STAWN1650T	STAWK1650TG
16.6	STAWN1660T	STAWK1660TG
16.7	STAWN1670T	STAWK1670TG
16.8	STAWN1680T	STAWK1680TG
16.9	STAWN1690T	STAWK1690TG
17.0	STAWN1700T	STAWK1700TG
17.1	STAWN1710T	STAWK1710TG
17.2	STAWN1720T	STAWK1720TG
17.3	STAWN1730T	STAWK1730TG
17.4	STAWN1740T	STAWK1740TG
17.5	STAWN1750T	STAWK1750TG
17.6	STAWN1760T	STAWK1760TG
17.7	STAWN1770T	STAWK1770TG
17.8	STAWN1780T	STAWK1780TG
17.9	STAWN1790T	STAWK1790TG
18.0	STAWN1800T	STAWK1800TG
18.1	STAWN1810T	STAWK1810TG
18.2	STAWN1820T	STAWK1820TG
18.3	STAWN1830T	STAWK1830TG
18.4	STAWN1840T	STAWK1840TG

外形図

使用方法・使用事例

使用方法

ご使用上の注意
■インサートのセット方法
1. インサートの挿入前に、ホルダ溝及びホルダ溝底のスリット部に異物や汚れがないことをご確認ください。異物や汚れがある場合は、エアブローにてそれらを除去してください。

2. 図1のように、付属レンチを使用して内ねじを緩めて先端部を開口させ、インサートを挿入してください。
※付属レンチは、確実に内ねじのレンチ穴底まで深く挿入してください。

図1

3. インサート挿入後、図2のようにインサート先端部を軽く指で押さえながら内ねじを締付けてインサートを確実にクランプしてください。
※付属レンチは、確実に内ねじのレンチ穴底まで深く挿入してください。

図2

4. インサート底面とホルダ溝底にすきまがないことを確認してください。

注インサートの取付けが悪い場合、性能が発揮されないことやドリル本体が破損する恐れがありますので十分ご注意ください。
必ず合マークにあわせてセットしてください。
また、加工の際には、安全カバーや保護眼鏡などの保護具をご使用ください。

使用事例

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

加工穴深さ（L/D)

(mm)

全長（L1）

(mm)

首下長・溝長（L3）

(mm)

CAM・工具管理ソフト用データ

トラスココード

適合レンチ

実加工穴深さ L5

(mm)

首下長 L2

(mm)

最小発注数量

10-10.4	8	145	87	-	663-9399	①TIP06F	-	97	1個
10.5-10.9	8	145	87	-	663-9402	①TIP06F	-	97	1個
11.0-11.4	8	155	96	-	663-9411	①TIP06F	-	107	1個
11.5-11.9	8	155	96	-	664-7341	①TIP06F	-	107	1個
12.0-12.4	8	165	105	-	663-9429	①TIP06F	-	117	1個
12.5-12.9	8	165	105	-	663-9437	①TIP06F	-	117	1個
13.0-13.4	8	175	114	-	663-9445	①TIP06F	-	127	1個
13.5-13.9	8	175	114	-	663-9453	①TIP06F	-	127	1個
14.0-14.4	8	185	122	-	663-9461	①TIP06F	-	137	1個
14.5-14.9	8	185	122	tebis / zoller	663-9470	①TIP06F	-	137	1個
15.0-15.4	8	198	130	-	663-9488	①TIP06F	-	148	1個
15.5-16.4	8	208	138	-	663-9496	①TIP06F	-	158	1個
16.5-17.4	8	216	146	-	663-9500	①TIP06F	-	166	1個
17.5-18.4	8	224	154	-	663-9518	①TIP06F	-	174	1個
10-10.4	5	115	57	-	-	①TIP06F	50	67	1個
10.5-10.9	5	115	57	-	-	①TIP06F	52.5	67	1個
11.0-11.4	5	125	66	-	-	①TIP06F	55	77	1個
11.5-11.9	5	125	66	-	-	①TIP06F	57.5	77	1個
12.0-12.4	5	130	70	-	-	①TIP06F	60	82	1個
12.5-12.9	5	130	70	-	-	①TIP06F	62.5	82	1個
13.0-13.4	5	135	74	-	-	②TIP08W	65	87	1個
13.5-13.9	5	135	74	-	-	②TIP08W	67.5	87	1個
14.0-14.4	5	145	83	-	661-7522	②TIP08W	-	97	1個
14.5-14.9	5	145	83	-	661-7531	②TIP08W	-	97	1個
15.0-15.4	5	155	90	-	661-7549	②TIP08W	-	105	1個
15.5-16.4	5	165	90	-	663-9526	②TIP08W	-	115	1個
16.5-17.4	5	170	95	-	663-9534	②TIP08W	-	120	1個
17.5-18.4	5	175	100	-	663-9542	②TIP08W	-	125	1個
10-10.4	3	95	37	-	657-8616	①TIP06F	30	47	1個
10.5-10.9	3	95	37	-	657-8624	①TIP06F	31.5	47	1個
11.0-11.4	3	100	41	-	657-8632	①TIP06F	33	52	1個
11.5-11.9	3	100	41	-	657-8641	①TIP06F	34.5	52	1個
12.0-12.4	3	105	45	-	657-8659	①TIP06F	36	57	1個
12.5-12.9	3	105	45	-	657-8667	①TIP06F	37.5	57	1個
13.0-13.4	3	110	49	-	657-8675	②TIP08W	39	62	1個
13.5-13.9	3	110	49	-	657-8683	②TIP08W	40.5	62	1個
14.0-14.4	3	115	53	-	661-7701	②TIP08W	-	67	1個
14.5-14.9	3	115	53	-	661-7719	②TIP08W	-	67	1個
15.0-15.4	3	125	60	-	661-7727	②TIP08W	-	75	1個
15.5-16.4	3	130	60	-	663-9551	②TIP08W	-	80	1個
16.5-17.4	3	135	61	-	663-9569	②TIP08W	-	85	1個
17.5-18.4	3	140	64	-	663-9577	②TIP08W	-	90	1個
10-10.4	1.5	80	22	-	663-9585	①TIP06F	-	32	1個
10.5-10.9	1.5	80	22	-	663-9593	①TIP06F	-	32	1個
11.0-11.4	1.5	84	25	-	663-9607	①TIP06F	-	36	1個
11.5-11.9	1.5	84	25	-	664-7359	①TIP06F	-	36	1個
12.0-12.4	1.5	87	27	-	663-9615	①TIP06F	-	39	1個
12.5-12.9	1.5	87	27	-	663-9623	①TIP06F	-	39	1個
13.0-13.4	1.5	91	30	-	663-9631	①TIP06F	-	43	1個
13.5-13.9	1.5	91	30	-	663-9640	①TIP06F	-	43	1個
14.0-14.4	1.5	93	31	-	663-9658	①TIP06F	-	45	1個
14.5-14.9	1.5	93	31	-	663-9666	①TIP06F	-	45	1個
15.0-15.4	1.5	98	33	-	663-9674	①TIP06F	-	48	1個
15.5-16.4	1.5	100	34	-	663-9682	①TIP06F	-	50	1個
16.5-17.4	1.5	103	36	-	663-9691	①TIP06F	-	53	1個
17.5-18.4	1.5	105	37	-	663-9704	①TIP06F	-	55	1個

通常単価(税別) (税込単価)	通常出荷日

41,741円 ( 45,915円 )	4日目
41,741円 ( 45,915円 )	4日目
41,741円 ( 45,915円 )	4日目
41,741円 ( 45,915円 )	4日目
41,741円 ( 45,915円 )	4日目
41,741円 ( 45,915円 )	4日目
41,741円 ( 45,915円 )	4日目
41,741円 ( 45,915円 )	4日目
41,741円 ( 45,915円 )	3日目
41,741円 ( 45,915円 )	4日目
41,741円 ( 45,915円 )	4日目
41,741円 ( 45,915円 )	3日目
41,741円 ( 45,915円 )	4日目
41,741円 ( 45,915円 )	4日目
35,443円 ( 38,987円 )	4日目
35,443円 ( 38,987円 )	4日目
35,443円 ( 38,987円 )	4日目
35,443円 ( 38,987円 )	4日目
35,443円 ( 38,987円 )	4日目
35,443円 ( 38,987円 )	4日目
35,443円 ( 38,987円 )	4日目
35,443円 ( 38,987円 )	4日目
35,443円 ( 38,987円 )	3日目
35,443円 ( 38,987円 )	4日目
35,443円 ( 38,987円 )	4日目
35,443円 ( 38,987円 )	4日目
35,443円 ( 38,987円 )	3日目
35,443円 ( 38,987円 )	3日目
30,820円 ( 33,902円 )	4日目
30,820円 ( 33,902円 )	4日目
30,820円 ( 33,902円 )	4日目
30,820円 ( 33,902円 )	3日目
30,820円 ( 33,902円 )	4日目
30,820円 ( 33,902円 )	4日目
30,820円 ( 33,902円 )	4日目
30,820円 ( 33,902円 )	3日目
30,820円 ( 33,902円 )	4日目
30,820円 ( 33,902円 )	4日目
30,820円 ( 33,902円 )	4日目
30,820円 ( 33,902円 )	4日目
30,820円 ( 33,902円 )	4日目
30,820円 ( 33,902円 )	4日目
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	3日目
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	3日目
27,269円 ( 29,996円 )	4日目
27,269円 ( 29,996円 )	4日目

詳細情報

基本情報

基本情報

ヘッド交換式超硬インサートドリル。
【特長】
・切りくず処理に優れるウェーブ刃型＆溝形状。
・L/D1.5、3、5、8の様々な深さに対応。
・強固なクランプ機構で安定した小径穴加工が可能。
・ヘッド交換式でコスト低減が可能。
【用途】
・鋼、ステンレス、鋳物など幅広い被削材の加工に最適。

ご注意

本商品はホルダのみです。ヘッドは別売りです。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

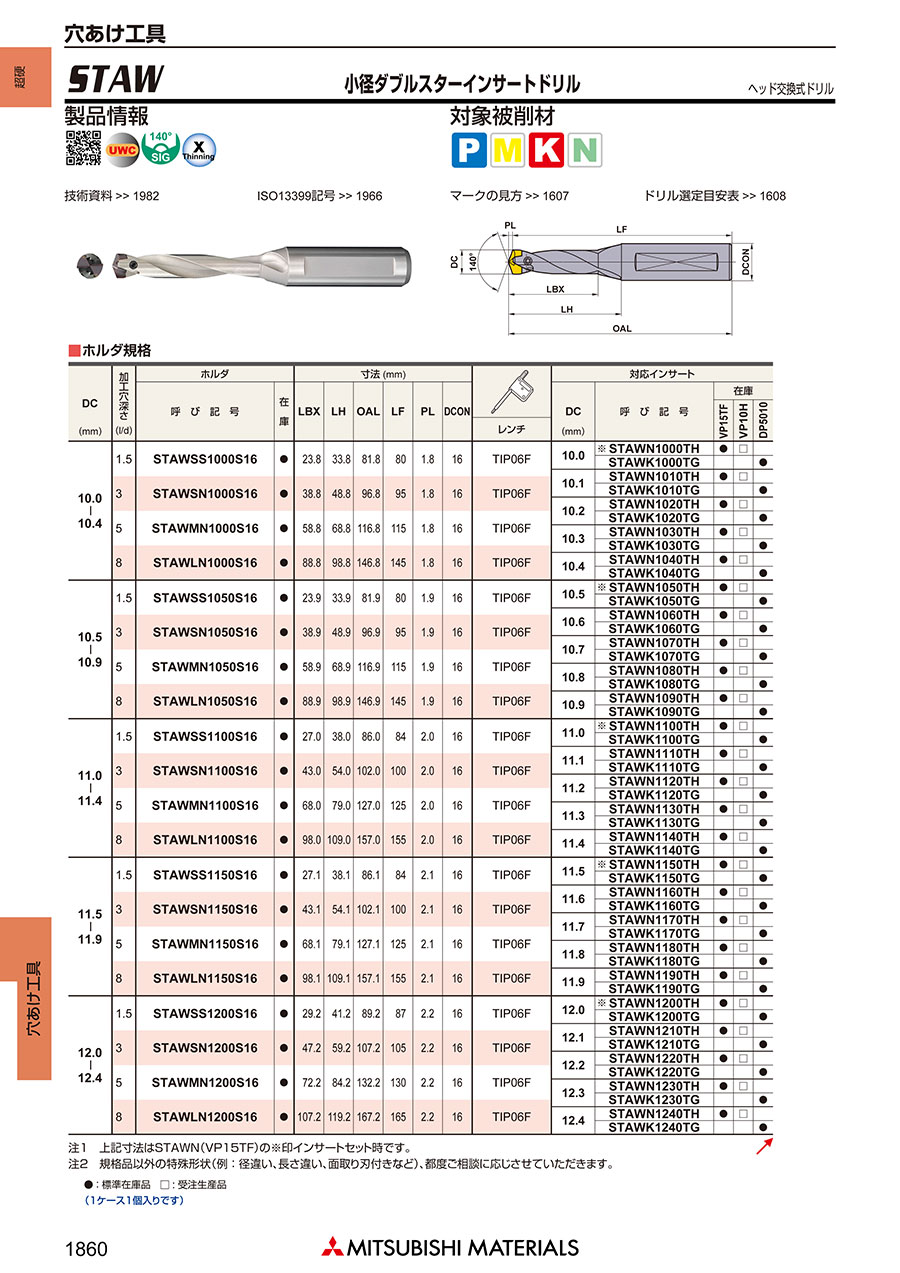

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
ヘッド交換式ドリル DrillForceMeister用ドリルボディ TIS L/D=8
タンガロイ
ヘッド交換式ドリル AddMeisterDrill用ドリルボディ TID-R L/D=5
タンガロイ
ヘッド交換式ドリル AddMeisterDrill用ドリルボディ TID-R L/D=3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

STAW 小径WSTARインサートドリルのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qネジ、ストッパーの修理は可能ですか？

部品交換し修理可能です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 STAW 小径WSTARインサートドリル	TAW WSTARインサートドリル	ヘッド交換式超硬ドリル DXAS	ヘッド交換式ドリル AddMeisterDrill用ドリルボディ TID-R L/D=3	TIDU-R L/D=12 ドリルマイスターヘッド交換式ドリル	SEC-マルチドリル SMDH-B3（橋梁用）
メーカー	三菱マテリアル	三菱マテリアル	三菱マテリアル	タンガロイ	タンガロイ	住友電工ハードメタル
通常価格	27,269円-	31,959円 -	38,979円 -	27,740円	52,140円	38,869円 -
通常出荷日	3日目〜	3日目〜	3日目	1日目	1日目	1日目〜
シャンク径・MT No	16	-	-	6mm	0.625	32
CADデータ有無(2D/3D)	2D/3D	-	-	-	-	-
コーティング・表面処理	ノンコート	ノンコート	鉄系コート	-	-	-
工具材質	超硬	超硬	超硬	-	-	-
先端角(°)	140	140	140	-	-	-
