ツール用品技術窓口
BVSD ブリスターパック バイオレット ドリル
BVSDD0160の仕様・寸法情報
ドリル径(刃径)(mm)
1.6
溝長(mm)
20.5
全長(mm)
50.5
シャンク径・MT No
1.6
被削材
一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○]
工具材質
ハイス
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
単品/セット品
単品
先端角(°)
118
シンニング
X形
CAM・工具管理ソフト用データ
tebis / zoller
JANコード
4994196045326
トラスココード
660-5109
CADデータ有無(2D/3D)
2D/3D
工具材質（詳細）
ハイス
コーティング有無
有
-
-

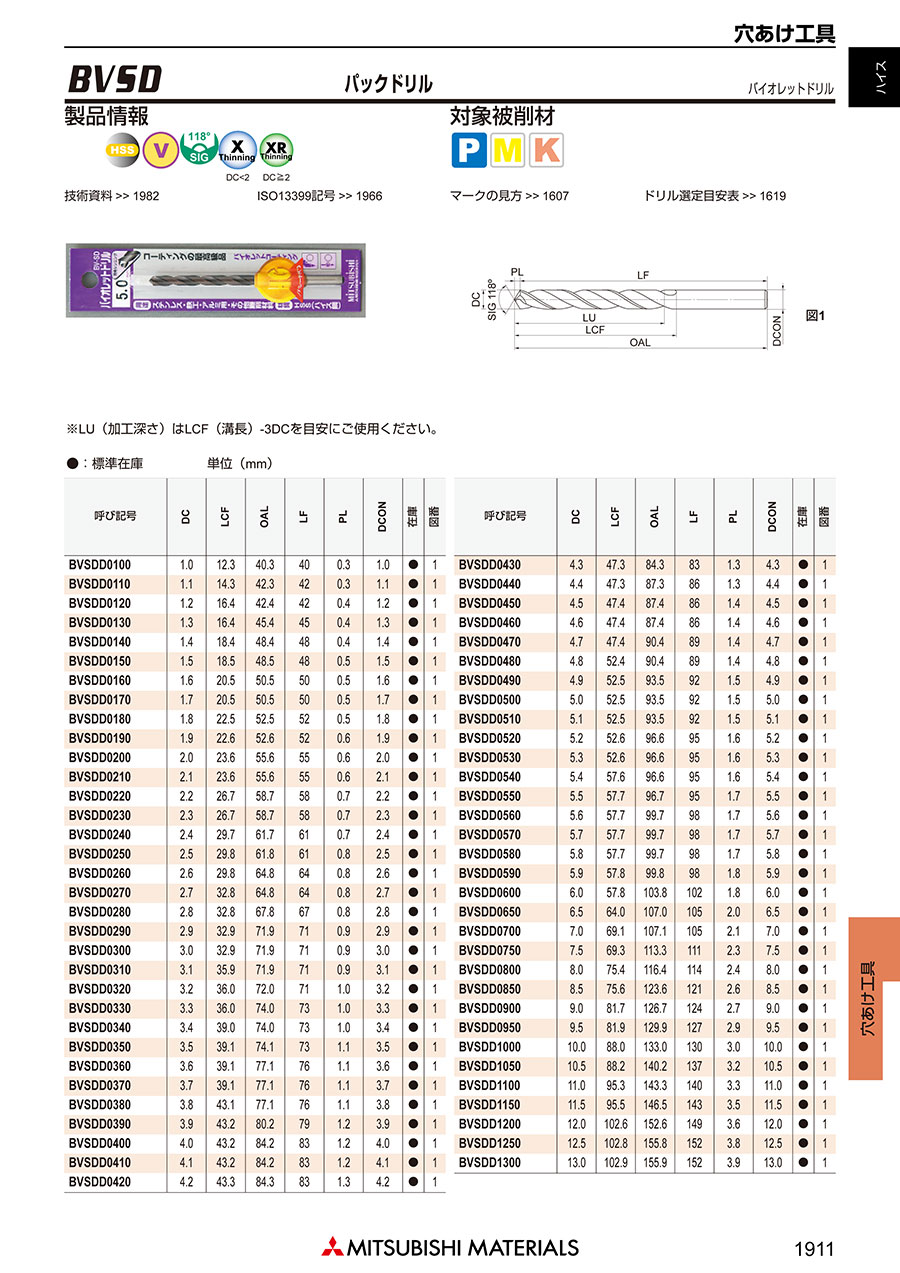

商品情報
単位：mm
| 呼び記号 | DC | LCF | OAL | LF | PL | DCON |
|---|---|---|---|---|---|---|
| BVSDD0100 | 1.0 | 12.3 | 40.3 | 40 | 0.3 | 1.0 |
| BVSDD0110 | 1.1 | 14.3 | 42.3 | 42 | 0.3 | 1.1 |
| BVSDD0120 | 1.2 | 16.4 | 42.4 | 42 | 0.4 | 1.2 |
| BVSDD0130 | 1.3 | 16.4 | 45.4 | 45 | 0.4 | 1.3 |
| BVSDD0140 | 1.4 | 18.4 | 48.4 | 48 | 0.4 | 1.4 |
| BVSDD0150 | 1.5 | 18.5 | 48.5 | 48 | 0.5 | 1.5 |
| BVSDD0160 | 1.6 | 20.5 | 50.5 | 50 | 0.5 | 1.6 |
| BVSDD0170 | 1.7 | 20.5 | 50.5 | 50 | 0.5 | 1.7 |
| BVSDD0180 | 1.8 | 22.5 | 52.5 | 52 | 0.5 | 1.8 |
| BVSDD0190 | 1.9 | 22.6 | 52.6 | 52 | 0.6 | 1.9 |
| BVSDD0200 | 2.0 | 23.6 | 55.6 | 55 | 0.6 | 2.0 |
| BVSDD0210 | 2.1 | 23.6 | 55.6 | 55 | 0.6 | 2.1 |
| BVSDD0220 | 2.2 | 26.7 | 58.7 | 58 | 0.7 | 2.2 |
| BVSDD0230 | 2.3 | 26.7 | 58.7 | 58 | 0.7 | 2.3 |
| BVSDD0240 | 2.4 | 29.7 | 61.7 | 61 | 0.7 | 2.4 |
| BVSDD0250 | 2.5 | 29.8 | 61.8 | 61 | 0.8 | 2.5 |
| BVSDD0260 | 2.6 | 29.8 | 64.8 | 64 | 0.8 | 2.6 |
| BVSDD0270 | 2.7 | 32.8 | 64.8 | 64 | 0.8 | 2.7 |
| BVSDD0280 | 2.8 | 32.8 | 67.8 | 67 | 0.8 | 2.8 |
| BVSDD0290 | 2.9 | 32.9 | 71.9 | 71 | 0.9 | 2.9 |
| BVSDD0300 | 3.0 | 32.9 | 71.9 | 71 | 0.9 | 3.0 |
| BVSDD0310 | 3.1 | 35.9 | 71.9 | 71 | 0.9 | 3.1 |
| BVSDD0320 | 3.2 | 36.0 | 72.0 | 71 | 1.0 | 3.2 |
| BVSDD0330 | 3.3 | 36.0 | 74.0 | 73 | 1.0 | 3.3 |
| BVSDD0340 | 3.4 | 39.0 | 74.0 | 73 | 1.0 | 3.4 |
| BVSDD0350 | 3.5 | 39.1 | 74.1 | 73 | 1.1 | 3.5 |
| BVSDD0360 | 3.6 | 39.1 | 77.1 | 76 | 1.1 | 3.6 |
| BVSDD0370 | 3.7 | 39.1 | 77.1 | 76 | 1.1 | 3.7 |
| BVSDD0380 | 3.8 | 43.1 | 77.1 | 76 | 1.1 | 3.8 |
| BVSDD0390 | 3.9 | 43.2 | 80.2 | 79 | 1.2 | 3.9 |
| BVSDD0400 | 4.0 | 43.2 | 84.2 | 83 | 1.2 | 4.0 |
| BVSDD0410 | 4.1 | 43.2 | 84.2 | 83 | 1.2 | 4.1 |
| BVSDD0420 | 4.2 | 43.3 | 84.3 | 83 | 1.3 | 4.2 |
| BVSDD0430 | 4.3 | 47.3 | 84.3 | 83 | 1.3 | 4.3 |
| BVSDD0440 | 4.4 | 47.3 | 87.3 | 86 | 1.3 | 4.4 |
| BVSDD0450 | 4.5 | 47.4 | 87.4 | 86 | 1.4 | 4.5 |
| BVSDD0460 | 4.6 | 47.4 | 87.4 | 86 | 1.4 | 4.6 |
| BVSDD0470 | 4.7 | 47.4 | 90.4 | 89 | 1.4 | 4.7 |
| BVSDD0480 | 4.8 | 52.4 | 90.4 | 89 | 1.4 | 4.8 |
| BVSDD0490 | 4.9 | 52.5 | 93.5 | 92 | 1.5 | 4.9 |
| BVSDD0500 | 5.0 | 52.5 | 93.5 | 92 | 1.5 | 5.0 |
| BVSDD0510 | 5.1 | 52.5 | 93.5 | 92 | 1.5 | 5.1 |
| BVSDD0520 | 5.2 | 52.6 | 96.6 | 95 | 1.6 | 5.2 |
| BVSDD0530 | 5.3 | 52.6 | 96.6 | 95 | 1.6 | 5.3 |
| BVSDD0540 | 5.4 | 57.6 | 96.6 | 95 | 1.6 | 5.4 |
| BVSDD0550 | 5.5 | 57.7 | 96.7 | 95 | 1.7 | 5.5 |
| BVSDD0560 | 5.6 | 57.7 | 99.7 | 98 | 1.7 | 5.6 |
| BVSDD0570 | 5.7 | 57.7 | 99.7 | 98 | 1.7 | 5.7 |
| BVSDD0580 | 5.8 | 57.7 | 99.7 | 98 | 1.7 | 5.8 |
| BVSDD0590 | 5.9 | 57.8 | 99.8 | 98 | 1.8 | 5.9 |
| BVSDD0600 | 6.0 | 57.8 | 103.8 | 102 | 1.8 | 6.0 |
| BVSDD0650 | 6.5 | 64.0 | 107.0 | 105 | 2.0 | 6.5 |
| BVSDD0700 | 7.0 | 69.1 | 107.1 | 105 | 2.1 | 7.0 |
| BVSDD0750 | 7.5 | 69.3 | 113.3 | 111 | 2.3 | 7.5 |
| BVSDD0800 | 8.0 | 75.4 | 116.4 | 114 | 2.4 | 8.0 |
| BVSDD0850 | 8.5 | 75.6 | 123.6 | 121 | 2.6 | 8.5 |
| BVSDD0900 | 9.0 | 81.7 | 126.7 | 124 | 2.7 | 9.0 |
| BVSDD0950 | 9.5 | 81.9 | 129.9 | 127 | 2.9 | 9.5 |
| BVSDD1000 | 10.0 | 88.0 | 133.0 | 130 | 3.0 | 10.0 |
| BVSDD1050 | 10.5 | 88.2 | 140.2 | 137 | 3.2 | 10.5 |
| BVSDD1100 | 11.0 | 95.3 | 143.3 | 140 | 3.3 | 11.0 |
| BVSDD1150 | 11.S | 95.5 | 146.5 | 143 | 3.5 | 11.5 |
| BVSDD1200 | 12.0 | 102.6 | 152.6 | 149 | 3.6 | 12.0 |
| BVSDD1250 | 12.5 | 102.8 | 155.8 | 152 | 3.8 | 12.5 |
| BVSDD1300 | 13.0 | 102.9 | 155.9 | 152 | 3.9 | 13.0 |
詳細情報
基本情報
ブリスターパック入りバイオレットコーティングハイスストレートドリル。
【特長】
・バイオレットコーティングにより、高能率・長寿命を実現。
【用途】
・独自のシンニングにより喰い付き性が良く、ボール盤からマシニングセンタまで幅広く使用可能。
ご注意
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
カタログ
商品担当おすすめ
BVSD ブリスターパック バイオレット ドリルの型番BVSDD0160のページです。
型番BVSDD0160に関する仕様情報を記載しております。
BVSD ブリスターパック バイオレット ドリルのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QバイオレットコートとTinコートの性能差は？
A
２～３倍程度の長寿命を実現します
