三菱マテリアル

VAPDM バイオレット高精度ドリル（M）

Name: VAPDM バイオレット 高精度ドリル（M）
Brand: 三菱マテリアル
SKU: 223000444133
Rating: 4.5 (9 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（9件）

この商品のFAQをみる（1件）

通常単価(税別): 1,910円～46,779円

税込単価: 2,101円～51,457円

ミドルタイプの高精度ハイスドリルです。【特長】・新開発のバイオレットコーティン...

詳細情報を確認する

被削材
一般鋼 / ステンレス鋼 / 鋳鉄
工具材質
粉末ハイス
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
単品/セット品
単品
シンニング
X形
CAM・工具管理ソフト用データ
tebis / zoller
CADデータ有無 (2D/3D)
2D/3D
工具材質（詳細）
高級高合金ハイス
コーティング有無
有

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が252型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

●優れた耐摩耗性と長寿命

切削事例：VA-PDS

※代表型番となっております。

他社TiNコートドリルに比べすぐれた耐摩耗性と長寿命を発揮

摩耗比較（1,600穴加工後 0.3mm/rev）

ドリル	VA-PDSφ6.0（直径6.0mm）
被削材	S50C
回転速度	1,800min^-1（35m/min）
送り量	0.3mm/rev
穴深さ	16mm貫通
切削油剤	エマルション

切削事例：VAPDSSUS

※代表型番となっております。

VA-PDS-SUSの送り量・穴加工数のグラフ

難削材を代表するSUS304の穴あけ加工は、被削性が悪いため、ステンレス用ドリルでは送り量を低く設定していた。
VA-PDS-SUSはより厳しい切削条件でも寿命の低下が少なく、安定した寿命（適正な切削条件が広域）が得られる。

ドリル	VA-PDS-SUSφ6.0（直径6.0mm）
被削材	SUS304
回転速度	800min^-1（15m/min）
穴深さ	16mm貫通
切削油剤	エマルション

●安定した穴径

長寿命で、かつ、穴加工数にかかわらず安定した穴径が得られる。

切削事例：VAPDSSUS

※代表型番となっております。

VAPDSSUSの穴加工数と穴拡大代のグラフ

ドリル	VA-PDS-SUSφ10.0（直径10.0mm）
被削材	SUS304
回転速度	480min^-1（15m/min）
送り量	0.22mm/rev
穴深さ	16mm貫通
切削油剤	エマルション

●高精度加工と良好な切りくず処理性

VAPDMの先端形状図

加工用途に適した先端形状により高精度加工を実現。
すぐれた切りくず分断性。

切りくず形状

ドリル	VA-PDM-SUSφ5.0（直径5.0mm）
被削材	SUS304
回転速度	950min^-1（15m/min）
送り量	0.12mm/rev
穴深さ	15mm止まり
切削油剤	エマルション

切削事例：VAPDMSUS

※代表型番となっております。

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

※穴深さの目安：ドリル径の5倍以下

被削材	構造用鋼SS400		炭素鋼S50C 合金鋼SCM 鋳鉄FC		合金工具鋼SKD11（生材）フェライト系ステンレス鋼 SUS430，405 マルテンサイト系ステンレス鋼 SUS420，440		合金工具鋼SKD61 （-40HRC）析出硬化系ステンレス鋼 SUS630，631
直径（mm）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）
0.5	17,000	0.01	12,800	0.01	8,000	0.01	6,600	0.01
1.0	11,000	0.05	8,300	0.05	5,000	0.05	4,100	0.04
2.0	6,400	0.09	4,800	0.09	2,900	0.06	2,400	0.05
3.0	4,300	0.13	3,200	0.13	1,900	0.10	1,600	0.06
4.0	3,200	0.15	2,400	0.15	1,400	0.10	1,200	0.08
5.0	2,600	0.18	1,900	0.18	1,100	0.13	950	0.10
6.0	2,100	0.19	1,600	0.20	950	0.15	800	0.11
8.0	1,600	0.24	1,200	0.22	720	0.18	600	0.13
10.0	1,300	0.28	950	0.25	570	0.21	480	0.15
12.0	1,100	0.34	800	0.30	480	0.25	400	0.17
14.0	910	0.39	680	0.35	410	0.30	340	0.21
15.0	850	0.40	640	0.36	380	0.31	320	0.22
16.0	800	0.42	600	0.38	360	0.32	300	0.23
18.0	710	0.44	530	0.40	320	0.34	270	0.24
20.0	570	0.44	450	0.40	250	0.34	220	0.24
22.0	520	0.46	410	0.42	230	0.36	200	0.25
24.0	480	0.48	370	0.44	210	0.37	190	0.26
26.0	440	0.51	340	0.46	200	0.39	170	0.28
28.0	410	0.53	320	0.48	180	0.41	160	0.29
30.0	380	0.55	300	0.50	170	0.43	150	0.30
32.0	360	0.55	280	0.50	160	0.43	140	0.30

切削条件時の注意

※1加工物の取り付け剛性がない、または機械に制約がある場合は、状況に応じて、送り量と回転速度を下げてください。
※2コレット式ドリルチャック、ミーリングチャックをご使用ください。
※3切削油剤は充分にかけてください。
※4オーステナイト系ステンレス鋼（SUS304、309、310等）にはVA-PDS-SUS、VA-PDM-SUSを推奨します。
※5加工穴が4D（D：ドリル径）をこえる場合には、ステップ加工をおこなってください。

※ 上記の切削条件は、水溶性切削油剤を使用する場合の目安です。
※ 不水溶性切削油剤を使用する場合は、回転速度を下げてください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

先端角

(°)

直径公差

(mm)

トラスココード

最小発注数量

0.5	6	50	3	118	-0.014～0	298-8372	1個
0.55	6	50	3	118	-0.014～0	298-8381	1個
0.6	8	50	3	118	-0.014～0	298-8399	1個
0.65	8	50	3	118	-0.014～0	298-8402	1個
0.7	10	50	3	118	-0.014～0	298-8411	1個
0.75	10	50	3	118	-0.014～0	298-8429	1個
0.8	10	50	3	118	-0.014～0	298-8437	1個
0.85	10	50	3	118	-0.014～0	298-8445	1個
0.9	12	50	3	118	-0.014～0	298-8453	1個
0.95	12	50	3	118	-0.014～0	298-8461	1個
1	12	60	3	118	-0.014～0	109-0879	1個
1.05	12	60	3	118	-0.014～0	298-8470	1個
1.1	16	60	3	118	-0.014～0	109-0887	1個
1.15	16	60	3	118	-0.014～0	298-8488	1個
1.2	16	60	3	118	-0.014～0	109-0895	1個
1.25	16	60	3	118	-0.014～0	298-8496	1個
1.3	16	60	3	118	-0.014～0	109-0909	1個
1.35	18	60	3	118	-0.014～0	298-8500	1個
1.4	18	60	3	118	-0.014～0	109-0917	1個
1.45	18	60	3	118	-0.014～0	298-8518	1個
1.5	18	60	3	118	-0.014～0	109-0925	1個
1.55	20	60	3	118	-0.014～0	298-8526	1個
1.6	20	60	3	118	-0.014～0	109-0933	1個
1.65	20	60	3	118	-0.014～0	298-8534	1個
1.7	20	60	3	118	-0.014～0	109-0941	1個
1.75	20	60	3	118	-0.014～0	298-8542	1個
1.8	22	60	3	118	-0.014～0	109-0950	1個
1.85	22	60	3	118	-0.014～0	298-8551	1個
1.9	22	60	3	118	-0.014～0	109-0968	1個
1.95	23	60	3	118	-0.014～0	298-8569	1個
2	23	70	3	135	-0.014～0	109-0976	1個
2.05	23	70	3	135	-0.014～0	298-8577	1個
2.1	23	70	3	135	-0.014～0	109-0984	1個
2.15	23	70	3	135	-0.014～0	298-8585	1個
2.2	26	70	3	135	-0.014～0	109-0992	1個
2.25	26	70	3	135	-0.014～0	298-8593	1個
2.3	26	70	3	135	-0.014～0	109-1000	1個
2.35	26	70	3	135	-0.014～0	298-8607	1個
2.4	29	70	3	135	-0.014～0	109-1018	1個
2.45	29	70	3	135	-0.014～0	298-8615	1個
2.5	29	70	3	135	-0.014～0	109-1026	1個
2.55	29	70	3	135	-0.014～0	298-8623	1個
2.6	29	70	3	135	-0.014～0	109-1034	1個
2.65	29	70	3	135	-0.014～0	298-8631	1個
2.7	32	70	3	135	-0.014～0	109-1042	1個
2.75	32	70	3	135	-0.014～0	298-8640	1個
2.8	32	70	3	135	-0.014～0	109-1051	1個
2.85	32	70	3	135	-0.014～0	298-8658	1個
2.9	32	70	3	135	-0.014～0	109-1069	1個
2.95	32	70	3	135	-0.014～0	298-8666	1個
3	32	70	3	135	-0.014～0	109-1077	1個
3.05	35	85	4	135	-0.018～0	298-8674	1個
3.1	35	85	4	135	-0.018～0	109-1085	1個
3.15	35	85	4	135	-0.018～0	298-8682	1個
3.2	35	85	4	135	-0.018～0	109-1093	1個
3.25	35	85	4	135	-0.018～0	298-8691	1個
3.3	35	85	4	135	-0.018～0	109-1107	1個
3.35	35	85	4	135	-0.018～0	298-8704	1個
3.4	38	85	4	135	-0.018～0	109-1115	1個
3.45	38	85	4	135	-0.018～0	298-8712	1個

通常単価(税別) (税込単価)	通常出荷日

3,250円 ( 3,575円 )	3日目
3,080円 ( 3,388円 )	4日目
2,910円 ( 3,201円 )	4日目
2,819円 ( 3,101円 )	4日目
2,690円 ( 2,959円 )	4日目
2,730円 ( 3,003円 )	4日目
2,560円 ( 2,816円 )	3日目
2,570円 ( 2,827円 )	4日目
2,439円 ( 2,683円 )	4日目
2,380円 ( 2,618円 )	4日目
2,280円 ( 2,508円 )	5日目
2,240円 ( 2,464円 )	4日目
2,130円 ( 2,343円 )	4日目
2,240円 ( 2,464円 )	4日目
2,130円 ( 2,343円 )	3日目
2,240円 ( 2,464円 )	4日目
2,130円 ( 2,343円 )	4日目
2,240円 ( 2,464円 )	4日目
2,130円 ( 2,343円 )	4日目
2,240円 ( 2,464円 )	4日目
2,130円 ( 2,343円 )	在庫品1日目当日出荷可能
1,990円 ( 2,189円 )	4日目
1,910円 ( 2,101円 )	1日目
1,990円 ( 2,189円 )	3日目
1,910円 ( 2,101円 )	4日目
1,990円 ( 2,189円 )	3日目
1,910円 ( 2,101円 )	4日目
1,990円 ( 2,189円 )	4日目
1,910円 ( 2,101円 )	3日目
1,990円 ( 2,189円 )	4日目
1,910円 ( 2,101円 )	3日目
2,350円 ( 2,585円 )	4日目
2,250円 ( 2,475円 )	4日目
2,350円 ( 2,585円 )	4日目
2,250円 ( 2,475円 )	4日目
2,350円 ( 2,585円 )	4日目
2,250円 ( 2,475円 )	4日目
2,350円 ( 2,585円 )	4日目
2,250円 ( 2,475円 )	4日目
2,350円 ( 2,585円 )	4日目
2,250円 ( 2,475円 )	3日目
2,350円 ( 2,585円 )	4日目
2,250円 ( 2,475円 )	4日目
2,350円 ( 2,585円 )	4日目
2,250円 ( 2,475円 )	4日目
2,350円 ( 2,585円 )	4日目
2,250円 ( 2,475円 )	3日目
2,350円 ( 2,585円 )	4日目
2,250円 ( 2,475円 )	5日目
2,350円 ( 2,585円 )	6日目
2,250円 ( 2,475円 )	6日目
2,819円 ( 3,101円 )	3日目
2,690円 ( 2,959円 )	4日目
2,819円 ( 3,101円 )	4日目
2,690円 ( 2,959円 )	3日目
2,819円 ( 3,101円 )	4日目
2,690円 ( 2,959円 )	4日目
2,819円 ( 3,101円 )	4日目
2,690円 ( 2,959円 )	3日目
2,819円 ( 3,101円 )	4日目

基本情報

基本情報

ミドルタイプの高精度ハイスドリルです。
【特長】
・新開発のバイオレットコーティングにより、高能率・長寿命を実現しました。（穴深さの目安：ドリル径の5倍以下）
・加工穴の拡大代も小さく、良好なピッチ精度です。
【用途】
・鋼、鋳物などの高速、高能率加工に適用します。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

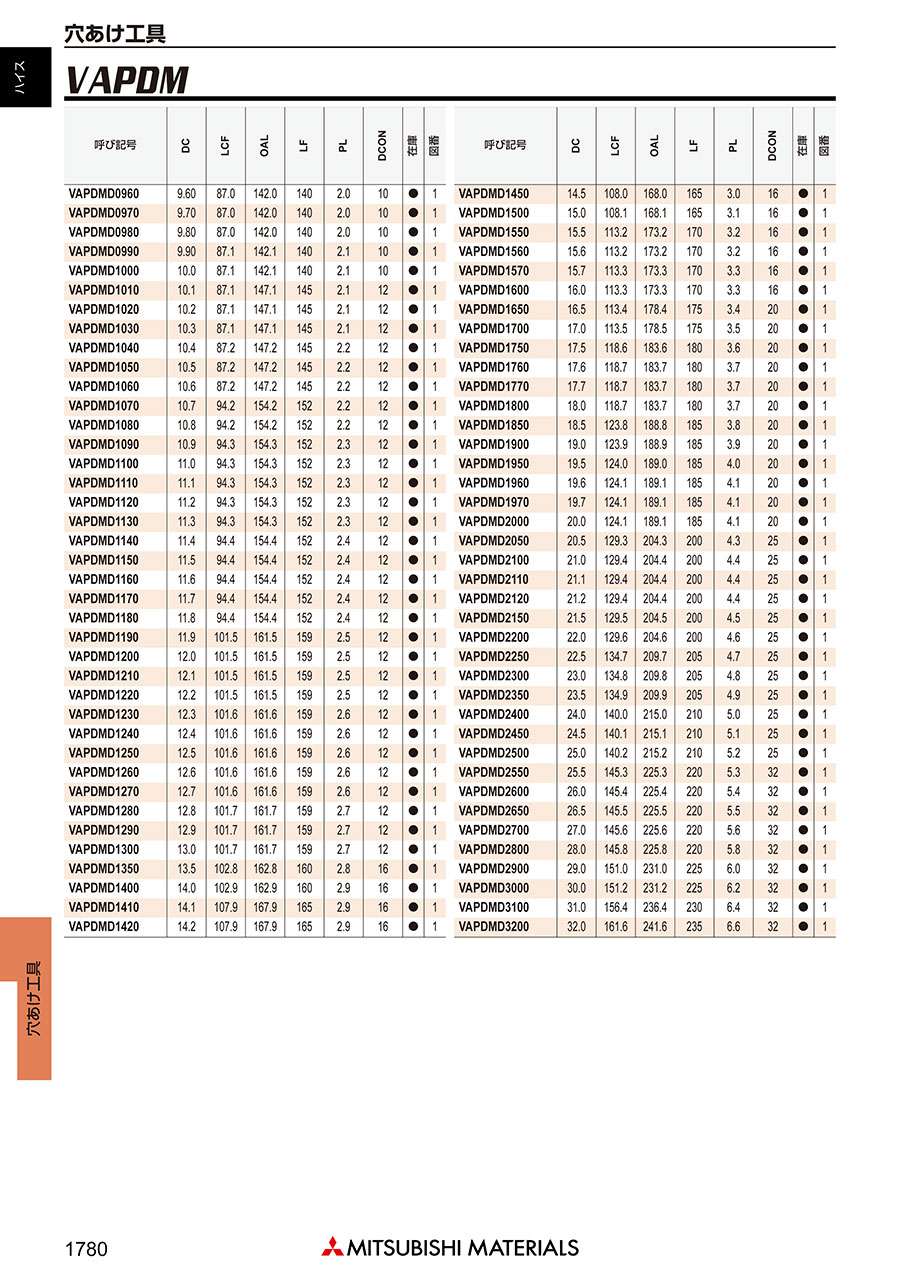

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

VAPDM バイオレット高精度ドリル（M）のレビュー

4.5平均満足度：4.59件のレビュー

星5
56%
星4
44%
星3
0%
星2
0%
星1
0%

被削材SKD(合金工具鋼鋼材、ダイス鋼)の穴あけに使用

満足度：4.02018/09/20

被削材SKD(合金工具鋼鋼材、ダイス鋼)に対して穴あけ加工を施す際に使用しています。マシニングセンタを使用して加工を施し...もっと読む

2人が参考にしています。

製品各種の加工時に使用しています。

満足度：5.02018/05/30

製品各種の加工時に使用しています。自社で加工するものにNAK80の素材が多いため材質を重視しこちらの商品を利用しています...もっと読む

2人が参考にしています。

穴あけ

満足度：4.02022/07/01

細い径は折れやすいのでなるべく良いものを使って折れないように加工しています。

0人が参考にしています。

SKD11 穴あけ

満足度：5.02022/03/29

SKD11（生材）の穴あけに使用しております。一般的なテーパーシャンクHSSドリルと比較した場合、工具の耐久性はかな...もっと読む

0人が参考にしています。

SCM415への穴あけ

満足度：5.02020/07/30

SCM415の生材への穴が、普通にできます。生材ならばハイスで十分です。

0人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

Qミーリングチャックでの使用は可能ですか？

はい、可能です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 VAPDM バイオレット高精度ドリル（M）	VAPDJ ハイスミーリングシャンクバイオレット高精度ドリル（J）	SEPDM ハイスミーリングシャンク SE高精度ドリル（M）	VSD バイオレットストレートドリル	SEPDS ハイスミーリングシャンク SE高精度ドリル（S）	DCSSM 非鉄加工用ドリル（M）
メーカー	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル
通常価格	1,910円-	3,300円 -	1,350円 -	837円 -	1,170円 -	11,738円 -
通常出荷日	在庫品1日目〜	3日目〜	在庫品1日目〜	在庫品1日目〜	4日目	4日目
被削材	一般鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	アルミ / 銅 / グラファイト
工具材質	粉末ハイス	粉末ハイス	コバルトハイス	ハイス	コバルトハイス	超硬
シャンクタイプ	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	ストレートシャンク	エンドミルシャンク	エンドミルシャンク
コーティング・表面処理	鋼用	鋼用	ノンコート	鋼用	ノンコート	非鉄用（ダイヤコート）
単品/セット品	単品	単品	単品	単品	単品	単品
