三菱マテリアル

ディンプルバー DC インサート対応（クーラント穴あり超硬シャンク）

ディンプルバー DC インサート対応（クーラント穴あり超硬シャンク）
通常単価(税別)
42,278円～108,209円
税込単価
46,506円～119,030円
通常出荷日：3日目～4日目

ディンプルバー DC○○インサート対応（クーラント穴あり超硬シャンク）。【特長】・シュミレーション解析...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認
未確定：候補が16型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

ディンプルバー DC○○インサート対応（クーラント穴あり超硬シャンク）の詳細

FSDUC イメージ

FSDUC イメージ

FSDQC イメージ

FSDQC イメージ

ディンプルバー DC○○インサート対応（クーラント穴あり超硬シャンク）の寸法

FSDUCの寸法図

FSDUCの寸法図

FSDQCの寸法図

FSDQCの寸法図

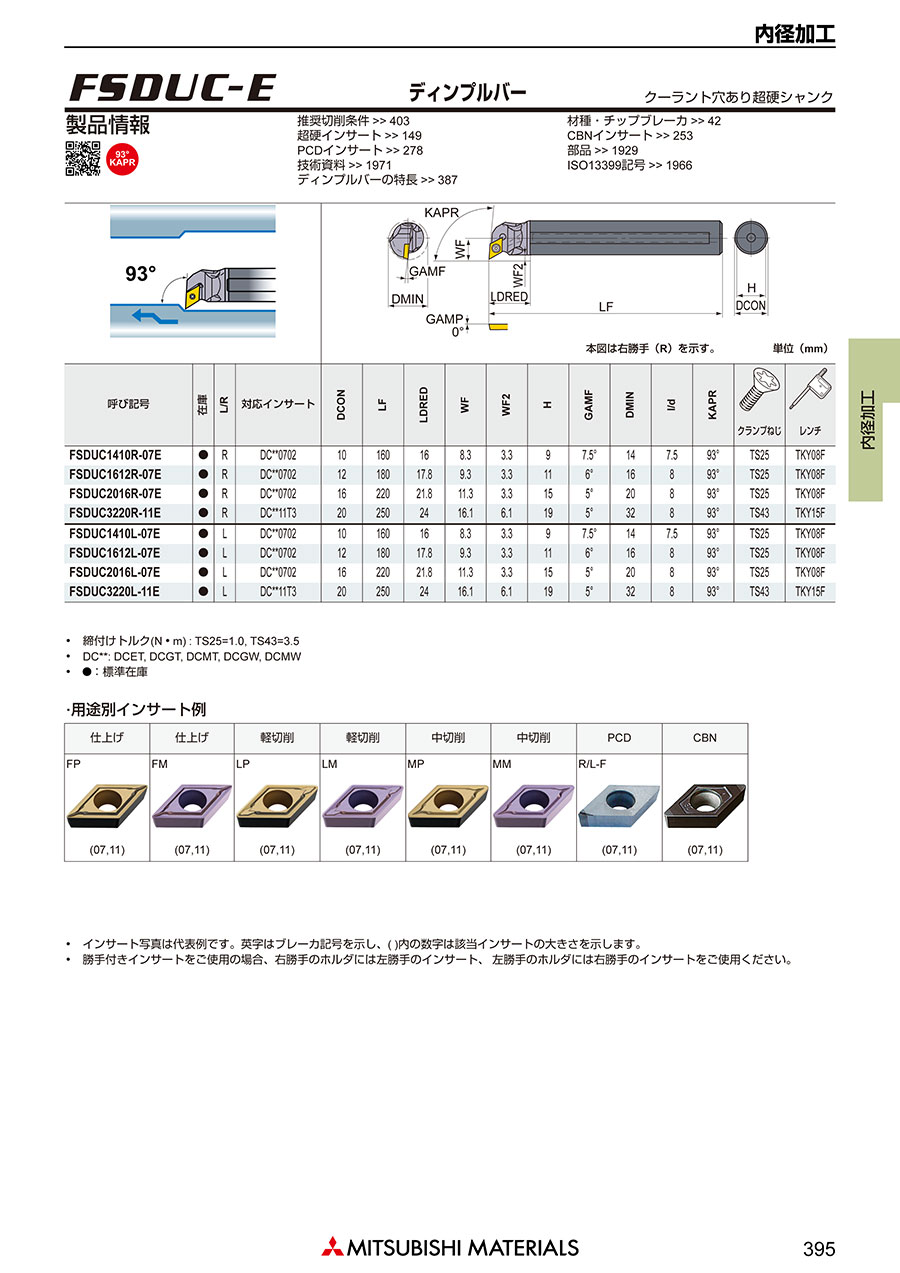

呼び記号RL対応インサート寸法（mm）推奨最大l/d比クランプねじレンチ
DCONLFLDREDWFF2HGAMFDMINRE
FSDUC1410R／L-07E●●DCMT
DCET
DCGT
NP-DCMT
NP-DCMW		0702○○1016016.08.33.397.5°140.47.5TS25TKY08F
FSDUC1612R／L-07E●●0702○○1218017.89.33.3116.0°160.48TS25TKY08F
FSDUC2016R／L-07E●●0702○○1622021.811.33.3155.0°200.48TS25TKY08F
FSDUC3220R／L-11E●●11T3○○2025024.016.16.1195.0°320.88TS43TKY15F
FSDQC1310R／L-07E●●DCMT
DCET
DCGT
NP-DCMT
NP-DCMW		0702○○1016218.47.62.698°130.47.5TS25TKY08F
FSDQC1612R／L-07E●●0702○○1218220.28.62.6116°160.48TS25TKY08F
FSDQC2016R／L-07E●●0702○○1622224.210.62.6155°200.48TS25TKY08F
FSDQC2520R／L-11E●●11T3○○2025428.013.73.7197°250.88TS43TKY15F
  • ※ 締付けトルク（N・m）：TS25＝1.0／TS43＝3.5

型番リスト

表示件数
  • 1
    • 型番
    FSDQC1310L-07E
    FSDQC1310R-07E
    FSDQC1612L-07E
    FSDQC1612R-07E
    FSDQC2016L-07E
    FSDQC2016R-07E
    FSDQC2520L-11E
    FSDQC2520R-11E
    FSDUC1410L-07E
    FSDUC1410R-07E
    FSDUC1612L-07E
    FSDUC1612R-07E
    FSDUC2016L-07E
    FSDUC2016R-07E
    FSDUC3220L-11E
    FSDUC3220R-11E

    加工用途

    適合チップ切れ刃長

    勝手

    切込み角

    最小加工径

    (mm)

    突き出し長さ（L/D)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    適合チップ

    クランプねじ

    レンチ

    基準コーナーR（ノーズR）

    推奨締付けトルク

    (N・m)

    		最小発注数量
    内径・通し穴
    07
    左
    ISO規格外
    13
    7.5
    10
    162
    9
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴
    07
    右
    ISO規格外
    13
    7.5
    10
    162
    9
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴
    07
    左
    ISO規格外
    16
    8
    12
    182
    11
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴
    07
    右
    ISO規格外
    16
    8
    12
    182
    11
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴
    07
    左
    ISO規格外
    20
    8
    16
    222
    15
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴
    07
    右
    ISO規格外
    20
    8
    16
    222
    15
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴
    11
    左
    ISO規格外
    25
    8
    20
    254
    19
    DCMT11T3○○、DCMW11T3○○、DCGT11T3○○、DCGW11T3○○
    TS43
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴
    11
    右
    ISO規格外
    25
    8
    20
    254
    19
    DCMT11T3○○、DCMW11T3○○、DCGT11T3○○、DCGW11T3○○
    TS43
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    07
    左
    U：93°（オフセットあり）
    14
    7.5
    10
    160
    9
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    07
    右
    U：93°（オフセットあり）
    14
    7.5
    10
    160
    9
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    07
    左
    U：93°（オフセットあり）
    16
    8
    12
    180
    11
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    07
    右
    U：93°（オフセットあり）
    16
    8
    12
    180
    11
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    07
    左
    U：93°（オフセットあり）
    20
    8
    16
    220
    15
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    07
    右
    U：93°（オフセットあり）
    20
    8
    16
    220
    15
    DCMT0702○○、DCMW0702○○、DCGT0702○○、DCGW0702○○
    TS25
    TKY08F
    0.4
    1
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    11
    左
    U：93°（オフセットあり）
    32
    8
    20
    250
    19
    DCMT11T3○○、DCMW11T3○○、DCGT11T3○○、DCGW11T3○○
    TS43
    TKY15F
    0.8
    3.5
    1個
    内径・通し穴 / 端面・止まり穴 / 倣い
    11
    右
    U：93°（オフセットあり）
    32
    8
    20
    250
    19
    DCMT11T3○○、DCMW11T3○○、DCGT11T3○○、DCGW11T3○○
    TS43
    TKY15F
    0.8
    3.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    43,081円
    ( 47,389円 )
    4日目
    42,278円
    ( 46,506円 )
    4日目
    48,809円
    ( 53,690円 )
    4日目
    48,809円
    ( 53,690円 )
    3日目
    69,823円
    ( 76,805円 )
    4日目
    69,823円
    ( 76,805円 )
    4日目
    108,209円
    ( 119,030円 )
    4日目
    108,209円
    ( 119,030円 )
    4日目
    43,081円
    ( 47,389円 )
    4日目
    42,278円
    ( 46,506円 )
    3日目
    48,809円
    ( 53,690円 )
    4日目
    48,809円
    ( 53,690円 )
    4日目
    69,823円
    ( 76,805円 )
    4日目
    69,823円
    ( 76,805円 )
    3日目
    108,209円
    ( 119,030円 )
    4日目
    108,209円
    ( 119,030円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    ディンプルバー DC○○インサート対応（クーラント穴あり超硬シャンク）。
    【特長】
    ・シュミレーション解析から生まれた高剛性＋軽量ヘッド形状。
    ・高剛性・軽量化ヘッドがびびりを防ぎ、美しい切削面を実現。
    ・たわみ防止と振動減衰効果でびびりをシャットアウト。
    ・2方向の切りくずポケットで切りくず排出良好。
    ・最小加工径はφ10から。
    ・5°、7°、11°ポジティブインサートの使用。
    ・軽量ディンプルヘッドで防振効果抜群。
    ・l/d=3-5倍（超硬シャンクのl/d＝7-8）。
    【用途】
    ・内径加工用旋削工具。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
