三菱マテリアル

ディンプルバー CC ・CP インサート対応

Name: ディンプルバー CC ・CP インサート対応
Brand: 三菱マテリアル
SKU: 223000443840
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 10,790円～17,365円

税込単価: 11,869円～19,102円

高剛性・軽量化ヘッドがびびりを防ぎ、美しい切削面を実現する防振形ボーリングバー...

詳細情報を確認する

加工用途
内径・通し穴 / 倣い
適合チップ形状
C（80°ひし形）
切込み角
L：95°（オフセットあり）
クランプ方式
スクリューオン(S)
シャンク材質
鋼
CADデータ有無 (2D/3D)
2D/3D
基準コーナーR（ノーズR）
0.4

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ディンプルバー CC○○、CP○○インサート対応の詳細

ディンプルバー CC○○、CP○○インサート対応イメージ

ディンプルバー CC○○、CP○○インサート対応の寸法

寸法図

呼び記号	R	L	対応インサート		寸法（mm）
呼び記号	R	L	対応インサート		DCON	LF	LDRED	WF
FSCLC1008R／L-06S	●	●	CCG／MH NP-CCGT NP-CCGW	0602○○	8	125	18	5
FSCLP1210R／L-08S	●	●	CPMH NP-CPGB NP-CPMB	0802○○	10	150	22.5	6
FSCLP1412R／L-08S	●	●		0802○○	12	150	27	7
FSCLP1612R／L-09S	●	●		0903○○	12	150	30	8
FSCLP1816R／L-09S	●	●		0903○○	16	180	36	9
FSCLP2220R／L-09S	●	●		0903○○	20	220	45	11
FSCLP3025R／L-09S	●	●		0903○○	25	250	56.3	15

呼び記号	寸法（mm）				推奨最大l/d比	クランプねじ^※	レンチ
呼び記号	H	GAMF	DMIN	RE	推奨最大l/d比	クランプねじ^※	レンチ
FSCLC1008R／L-06S	7.2	12°	10	0.4	3	TS253	TKY08F
FSCLP1210R／L-08S	9	5°	12	0.4	3.5	TS3D	TKY10F
FSCLP1412R／L-08S	11	4°	14	0.4	4	TS3D	TKY10F
FSCLP1612R／L-09S	11	4°	16	0.4	4	TS4D	TKY15F
FSCLP1816R／L-09S	15	3.5°	18	0.4	5	TS4D	TKY15F
FSCLP2220R／L-09S	19	2°	22	0.4	5	TS4D	TKY15F
FSCLP3025R／L-09S	23.4	0°	30	0.4	5	TS4D	TKY15F

※ 締付けトルク（N・m）：TS253=1.0、TS3D=2.5、TS4D=3.5

型番リスト

表示件数

型番

適合チップ逃げ角

適合チップ切れ刃長

勝手

最小加工径

(mm)

突き出し長さ（L/D)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

適合チップ

クランプねじ

レンチ

推奨締付けトルク

(N・m)

最小発注数量

ポジ7°（C）	06	左	10	3	8	125	7.2	CC○B0602○○、CC○H0602○○、CC○T0602○○、CC○W0602○○	TS253	TKY08F	1	1個
ポジ7°（C）	06	右	10	3	8	125	7.2	CC○B0602○○、CC○H0602○○、CC○T0602○○、CC○W0602○○	TS253	TKY08F	1	1個
ポジ11°（P）	08	左	12	3.5	10	150	9	CPMB0802○○、CPMH0802○○、CPMT0802○○、CPMX0802○○、CPGB0802○○、CPGT0802○○	TS3D	TKY10F	2.5	1個
ポジ11°（P）	08	右	12	3.5	10	150	9	CPMB0802○○、CPMH0802○○、CPMT0802○○、CPMX0802○○、CPGB0802○○、CPGT0802○○	TS3D	TKY10F	2.5	1個
ポジ11°（P）	08	左	14	4	12	150	11	CPMB0802○○、CPMH0802○○、CPMT0802○○、CPMX0802○○、CPGB0802○○、CPGT0802○○	TS3D	TKY10F	2.5	1個
ポジ11°（P）	08	右	14	4	12	150	11	CPMB0802○○、CPMH0802○○、CPMT0802○○、CPMX0802○○、CPGB0802○○、CPGT0802○○	TS3D	TKY10F	2.5	1個
ポジ11°（P）	09	左	16	4	12	150	11	CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○	TS4D	TKY15F	3.5	1個
ポジ11°（P）	09	右	16	4	12	150	11	CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○	TS4D	TKY15F	3.5	1個
ポジ11°（P）	09	左	18	5	16	180	15	CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○	TS4D	TKY15F	3.5	1個
ポジ11°（P）	09	右	18	5	16	180	15	CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○	TS4D	TKY15F	3.5	1個
ポジ11°（P）	09	左	22	5	20	220	19	CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○	TS4D	TKY15F	3.5	1個
ポジ11°（P）	09	右	22	5	20	220	19	CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○	TS4D	TKY15F	3.5	1個
ポジ11°（P）	09	左	30	5	25	250	23.4	CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○	TS4D	TKY15F	3.5	1個
ポジ11°（P）	09	右	30	5	25	250	23.4	CPMB0903○○、CPMH0903○○、CPMT0903○○、CPMX0903○○、CPGB0903○○、CPGT0903○○	TS4D	TKY15F	3.5	1個

通常単価(税別) (税込単価)	通常出荷日

11,122円 ( 12,234円 )	4日目
10,790円 ( 11,869円 )	4日目
11,179円 ( 12,297円 )	4日目
11,636円 ( 12,800円 )	4日目
11,859円 ( 13,045円 )	3日目
11,859円 ( 13,045円 )	4日目
11,859円 ( 13,045円 )	3日目
11,859円 ( 13,045円 )	4日目
12,730円 ( 14,003円 )	4日目
12,855円 ( 14,141円 )	1日目
14,606円 ( 16,067円 )	4日目
15,203円 ( 16,723円 )	5日目
17,365円 ( 19,102円 )	在庫品1日目当日出荷可能
16,847円 ( 18,532円 )	5日目

詳細情報

基本情報

基本情報

高剛性・軽量化ヘッドがびびりを防ぎ、美しい切削面を実現する防振形ボーリングバー。
【特長】
・シュミレーション解析から生まれた高剛性＋軽量ヘッド形状。
・高剛性・軽量化ヘッドがびびりを防ぎ、美しい切削面を実現。
・たわみ防止と振動減衰効果でびびりをシャットアウト。
・2方向の切りくずポケットで切りくず排出良好。
・最小加工径はφ10から。
・5°、7°、11°ポジティブインサートの使用。
・軽量ディンプルヘッドで防振効果抜群。
・l/d=3-5倍（超硬シャンクのl/d＝7-8）。
【用途】
・内径加工用旋削工具。

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

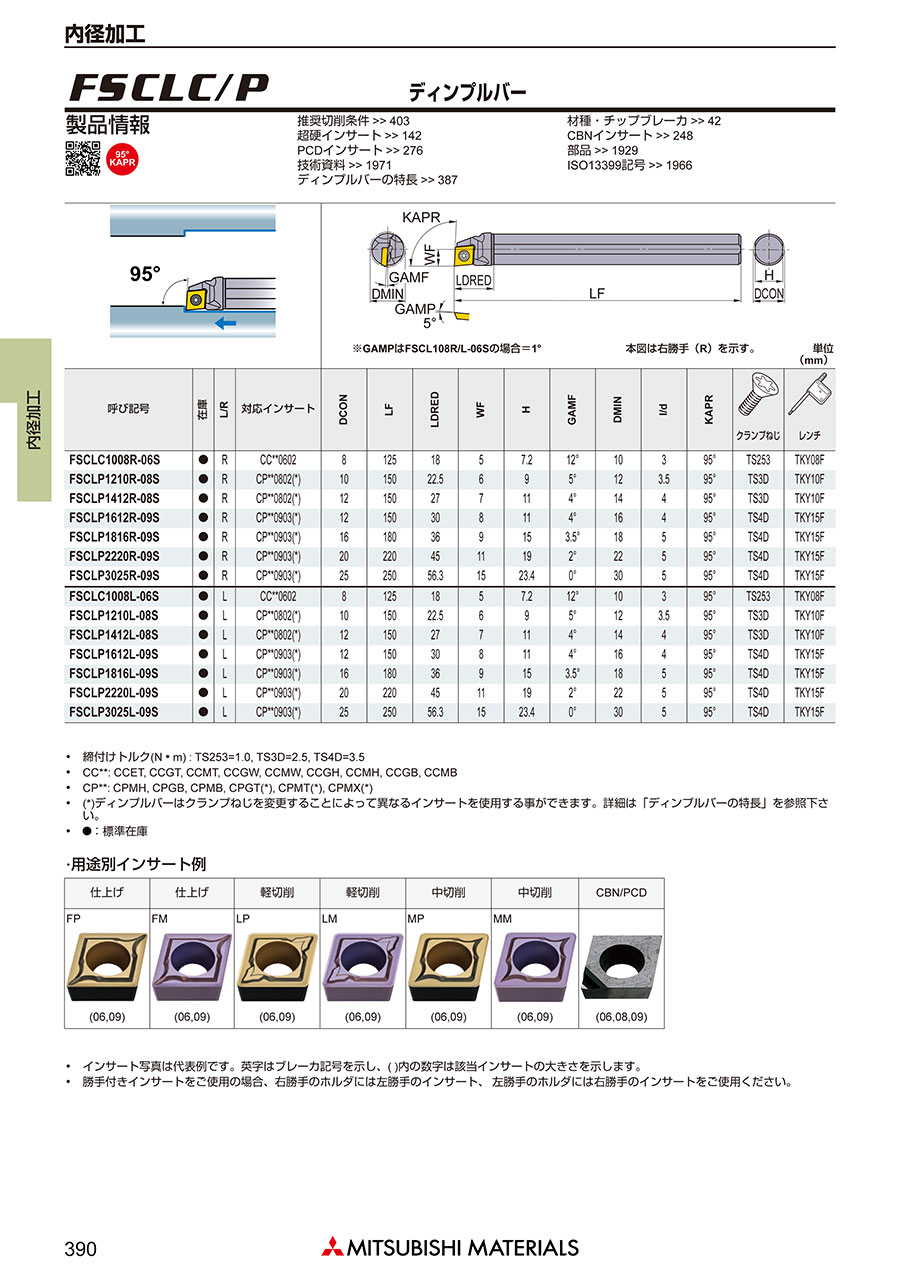

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
