三菱マテリアル

ダブルクランプディンプルバー VN インサート対応（クーラント穴あり）

カタログ |

通常単価(税別): 39,195円

税込単価: 43,115円

ダブルクランプディンプルバー VN○○インサート対応（クーラント穴あり）。【特...

加工用途
内径・通し穴 / 倣い
適合チップ形状
V（35°ひし形）
適合チップ逃げ角
ネガ0°（N）
適合チップ切れ刃長
16
切込み角
U：93°（オフセットあり）
クランプ方式
ダブルクランプ(D)
油穴（オイルホール）
○
最小加工径 (mm)
50
シャンク径 (mm)
40
全長 (mm)
300
シャンク高さ (mm)
37
シャンク幅 (mm)
40
シャンク材質
鋼
適合チップ
VN○A1604○○、VN○G1604○○、VN○M1604○○
クランプ駒
DCK3113
クランプねじ
DC0520T
レンチ
TKY15F
基準コーナーR（ノーズR）
0.8
推奨締付けトルク (N・m)
3.5
シート
DCSVN32

ご注意

ホルダ本体には、チップは付属しておりません。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ダブルクランプディンプルバー VN○○インサート対応（クーラント穴あり）の詳細

ダブルクランプディンプルバー VN○○インサート対応（クーラント穴あり）イメージ

ダブルクランプディンプルバー VN○○インサート対応（クーラント穴あり）の寸法

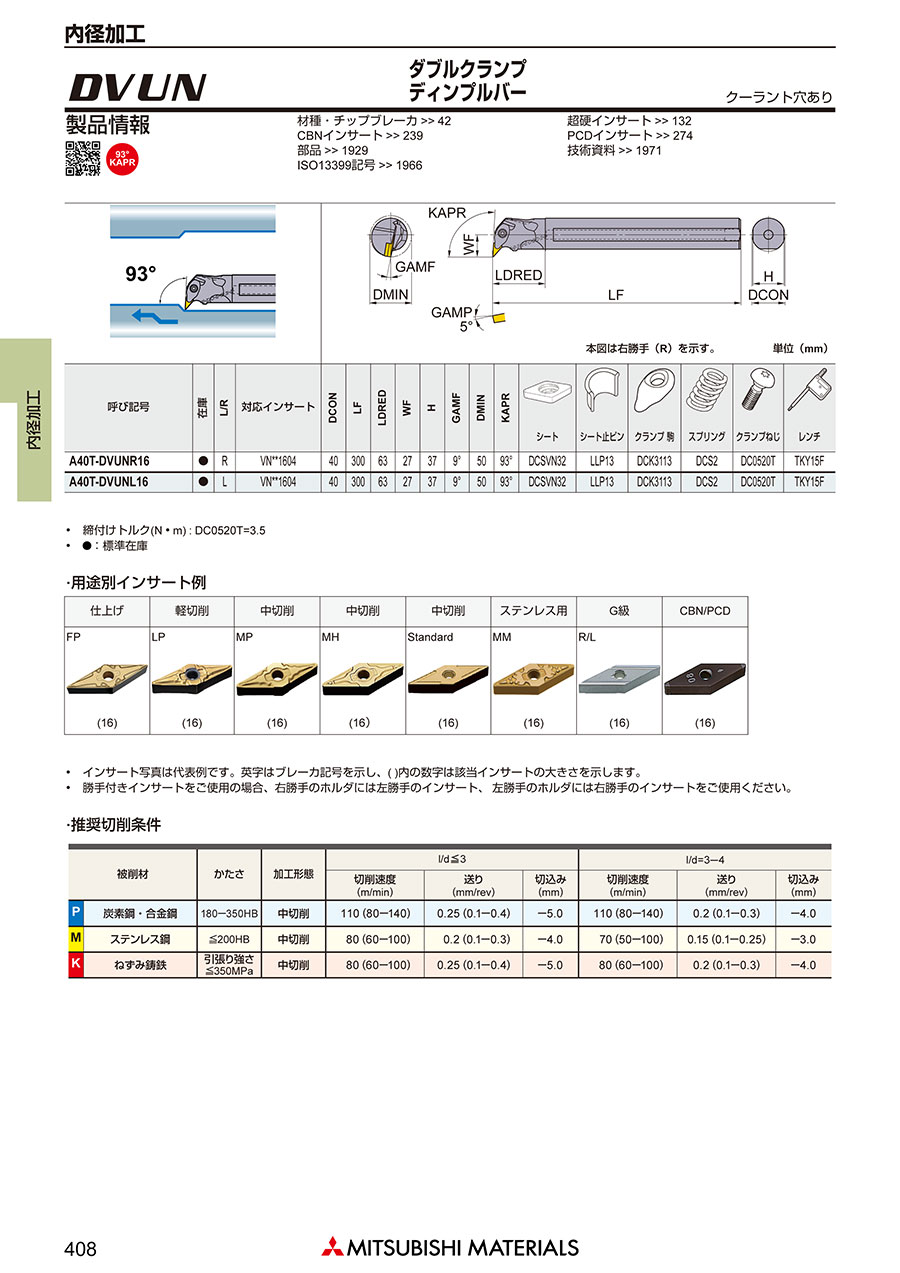

寸法図

呼び記号	R	L	対応インサート		寸法（mm）								シート	シート止ピン	クランプ駒	スプリング	クランプねじ	レンチ
呼び記号	R	L	対応インサート		DCON	LF	LDRED	WF	H	GAMF	DMIN	RE	シート	シート止ピン	クランプ駒	スプリング	クランプねじ	レンチ
A40T-DVUNR／L16	●	●	VNMA VNGA	1604○○	40	300	63	27	37	9°	50	0.8	DCSVN32	LLP13	DCK3113	DCS2	DC0520T	TKY15F

※ 締付けトルク（N・m）：DC0520T＝3.5

型番リスト

表示件数

型番

A40T-DVUNL16

A40T-DVUNR16

勝手	最小発注数量

左	1個
右	1個

通常単価(税別) (税込単価)	通常出荷日

39,195円 ( 43,115円 )	4日目
39,195円 ( 43,115円 )	4日目

詳細情報

基本情報

基本情報

ダブルクランプディンプルバー VN○○インサート対応（クーラント穴あり）。
【特長】
・ネガティブインサートの使用。
・ワンアクション形ダブルクランプ機構採用。
・軽量ディンプルヘッドで防振効果抜群。
・シンプルなクランプ機構で、抜群な安定加工を実現。
・最適化された新型のクランプ駒。
・特殊表面処理の採用。
【用途】
・内径加工用ホルダ。
