ダブルクランプディンプルバー TN インサート対応（クーラント穴あり）

カタログ |

通常単価(税別): 21,306円～31,959円

税込単価: 23,437円～35,155円

通常出荷日：3日目～4日目

ダブルクランプディンプルバー TN○○インサート対応（クーラント穴あり）。【特長】・ネガティブインサー...

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ダブルクランプディンプルバー TN○○インサート対応（クーラント穴あり）の詳細

ダブルクランプディンプルバー TN○○インサート対応（クーラント穴あり）イメージ

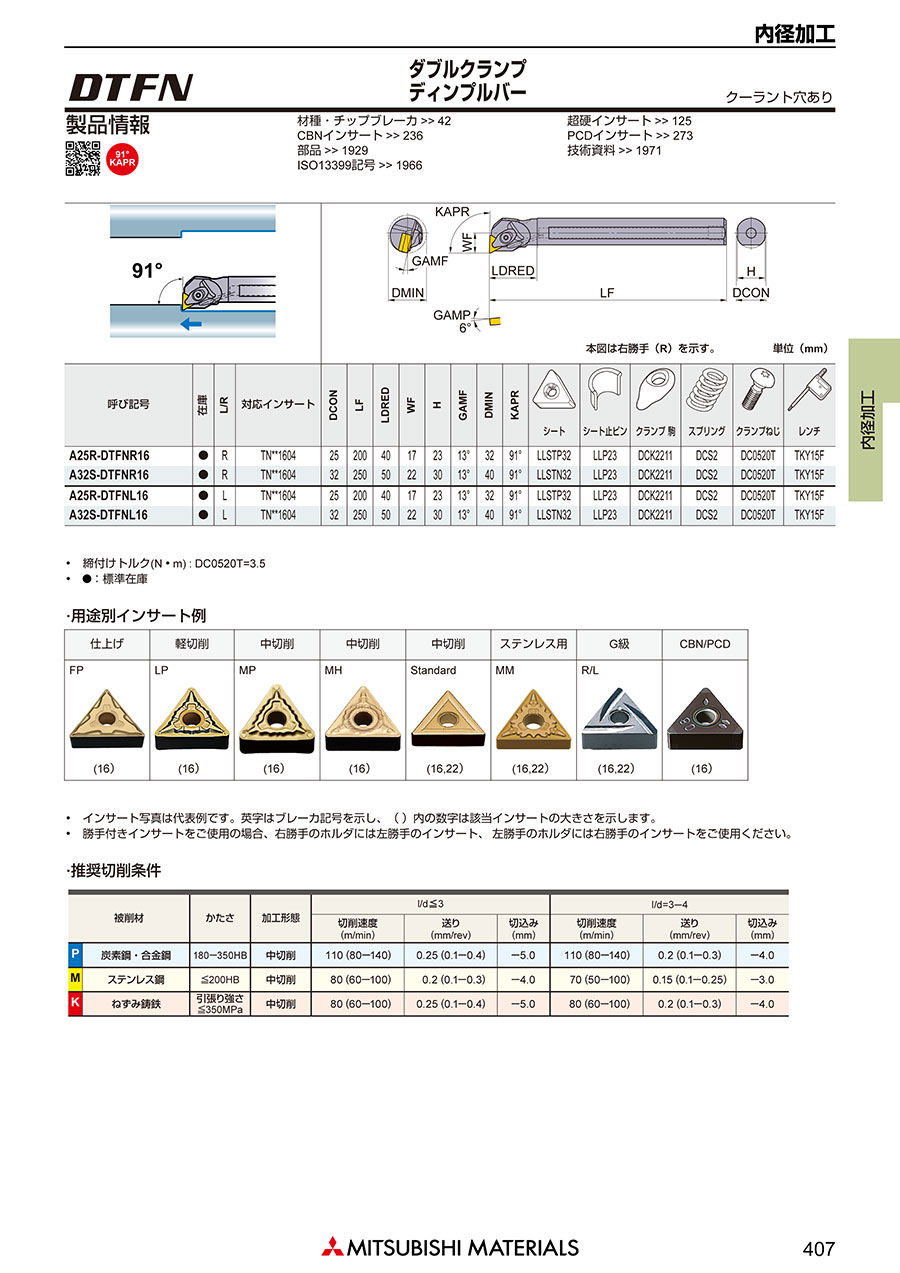

ダブルクランプディンプルバー TN○○インサート対応（クーラント穴あり）の寸法

寸法図

呼び記号	R	L	対応インサート		寸法（mm）								シート	シート止ピン	クランプ駒	スプリング	クランプねじ	レンチ
呼び記号	R	L	対応インサート		DCON	LF	LDRED	WF	H	GAMF	DMIN	RE	シート	シート止ピン	クランプ駒	スプリング	クランプねじ	レンチ
A25R-DTFNR／L16	●	●	TNMA TNMG TNMM TNGA TNGG	1604○○	25	200	40	17	23	13°	32	0.8	LLSTP32	LLP23	DCK2211	DCS2	DC0520T	TKY15F
A32S-DTFNR／L16	●	●	TNMA TNMG TNMM TNGA TNGG	1604○○	32	250	50	22	30	13°	40	0.8	LLSTN32	LLP23	DCK2211	DCS2	DC0520T	TKY15F

※ 締付けトルク（N・m）：DC0520T=3.5
