ダブルクランプディンプルバー SN インサート対応（クーラント穴あり）
- 通常単価(税別)
- 21,306円～31,959円
- 税込単価
- 23,437円～35,155円
ダブルクランプディンプルバー SN○○インサート対応（クーラント穴あり）。【特...
詳細情報を確認する- 加工用途
- 内径・通し穴 / 倣い
- 適合チップ形状
- S（四角形）
- 適合チップ逃げ角
- ネガ0°（N）
- 適合チップ切れ刃長
- 12
- 切込み角
- K：75°（オフセットあり）
- クランプ方式
- ダブルクランプ(D)
- 油穴（オイルホール）
- ○
- シャンク材質
- 鋼
- CADデータ有無 (2D/3D)
- 2D/3D
- 適合チップ
- SNMA1204○○、SNMG1204○○、SNMM1204○○、SNGA1204○○、SNGG1204○○
- クランプ駒
- DCK2613
- クランプねじ
- DC0621T
- レンチ
- TKY20F
- 基準コーナーR（ノーズR）
- 0.8
- 推奨締付けトルク (N・m)
- 5
ご注意
- ホルダ本体には、チップは付属しておりません。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
商品情報
ダブルクランプディンプルバー SN○○インサート対応（クーラント穴あり）の詳細
ダブルクランプディンプルバー SN○○インサート対応（クーラント穴あり） イメージ
ダブルクランプディンプルバー SN○○インサート対応（クーラント穴あり）の寸法
寸法図
| 呼び記号 | R | L | 対応インサート | 寸法（mm） | シート | シート止ピン | クランプ駒 | スプリング | クランプねじ | レンチ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DCON | LF | LDRED | WF | H | GAMF | DMIN | RE | |||||||||||
| A25R-DSKNR／L12 | ● | ● | SNMA SNMG SNMM SNGA SNGG | 1204○○ | 25 | 200 | 40 | 17 | 23 | 13° | 32 | 0.8 | LLSSP42 | LLP14 | DCK2613 | DCS1 | DC0621T | TKY20F |
| A32S-DSKNR／L12 | ● | ● | 1204○○ | 32 | 250 | 50 | 22 | 30 | 13° | 40 | 0.8 | LLSSN42 | LLP14 | DCK2613 | DCS1 | DC0621T | TKY20F | |
- ※ 締付けトルク（N・m）：DC0621T=5.0
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,306円 ( 23,437円 ) | 4日目 |
21,306円 ( 23,437円 ) | 4日目 |
31,959円 ( 35,155円 ) | 4日目 |
31,959円 ( 35,155円 ) | 4日目 |
詳細情報
基本情報
ダブルクランプディンプルバー SN○○インサート対応（クーラント穴あり）。
【特長】
・ネガティブインサートの使用。
・ワンアクション形ダブルクランプ機構採用。
・軽量ディンプルヘッドで防振効果抜群。
・シンプルなクランプ機構で、抜群な安定加工を実現。
・最適化された新型のクランプ駒。
・特殊表面処理の採用。
【用途】
・内径加工用ホルダ。
ご注意
- ホルダ本体には、チップは付属しておりません。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

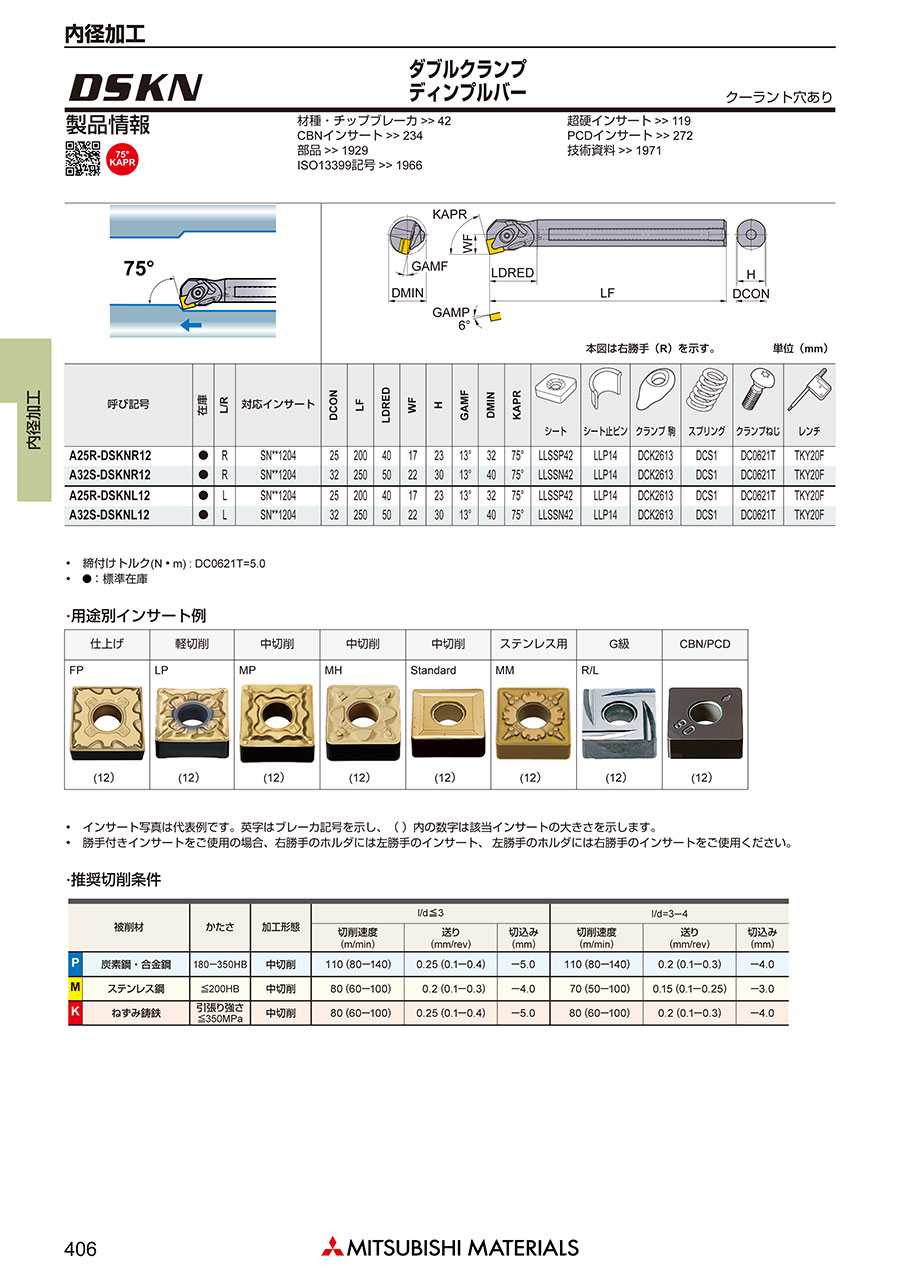

カタログ
