ダブルクランプディンプルバー DN インサート対応（クーラント穴あり）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ダブルクランプディンプルバー DN○○インサート対応（クーラント穴あり）の詳細
ダブルクランプディンプルバー DN○○インサート対応（クーラント穴あり） イメージ
ダブルクランプディンプルバー DN○○インサート対応（クーラント穴あり）の寸法
寸法図
| 呼び記号 | R | L | 対応インサート | 寸法（mm） | シート | シート止ピン | クランプ駒 | スプリング | クランプねじ | レンチ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DCON | LF | LDRED | WF | H | GAMF | DMIN | RE | |||||||||||
| A25R-DDUNR/L15 | ● | ● | DNMA DNMG DNMX DNGA DNGG | 1504○○ | 25 | 200 | 40 | 17 | 23 | 13° | 32 | 0.8 | LLSDP42 | LLP14 | DCK2613 | DCS1 | DC0621T | TKY20F |
| A32S-DDUNR/L15 | ● | ● | 1504○○ | 32 | 250 | 50 | 22 | 30 | 13° | 40 | 0.8 | LLSDN42 | LLP14 | DCK2613 | DCS1 | DC0621T | TKY20F | |
| A40T-DDUNR/L15 | ● | ● | 1504○○ | 40 | 300 | 63 | 27 | 37 | 10° | 50 | 0.8 | LLSDN42 | LLP14 | DCK2613 | DCS1 | DC0621T | TKY20F | |
- ※ 締付けトルク（N・m）：DC0621T=5.0
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,306円 ( 23,437円 ) | 2日目 |
21,306円 ( 23,437円 ) | 2日目 |
31,959円 ( 35,155円 ) | 2日目 |
31,959円 ( 35,155円 ) | 2日目 |
39,195円 ( 43,115円 ) | 2日目 |
39,195円 ( 43,115円 ) | 2日目 |
詳細情報
基本情報
ダブルクランプディンプルバー DN○○インサート対応（クーラント穴あり）。
【特長】
・ネガティブインサートの使用。
・ワンアクションダブルクランプ式。
・軽量ディンプルヘッドで防振効果抜群（クーラント穴あり）。
・最小加工径はφ32から。
・I/d＝3-4倍。
・シンプルなクランプ機構で、抜群な安定加工を実現。
・最適化された新型のクランプ駒。
・特殊表面処理の採用。
【用途】
・内径加工用ホルダ。
ご注意
- ホルダ本体には、チップは付属しておりません。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

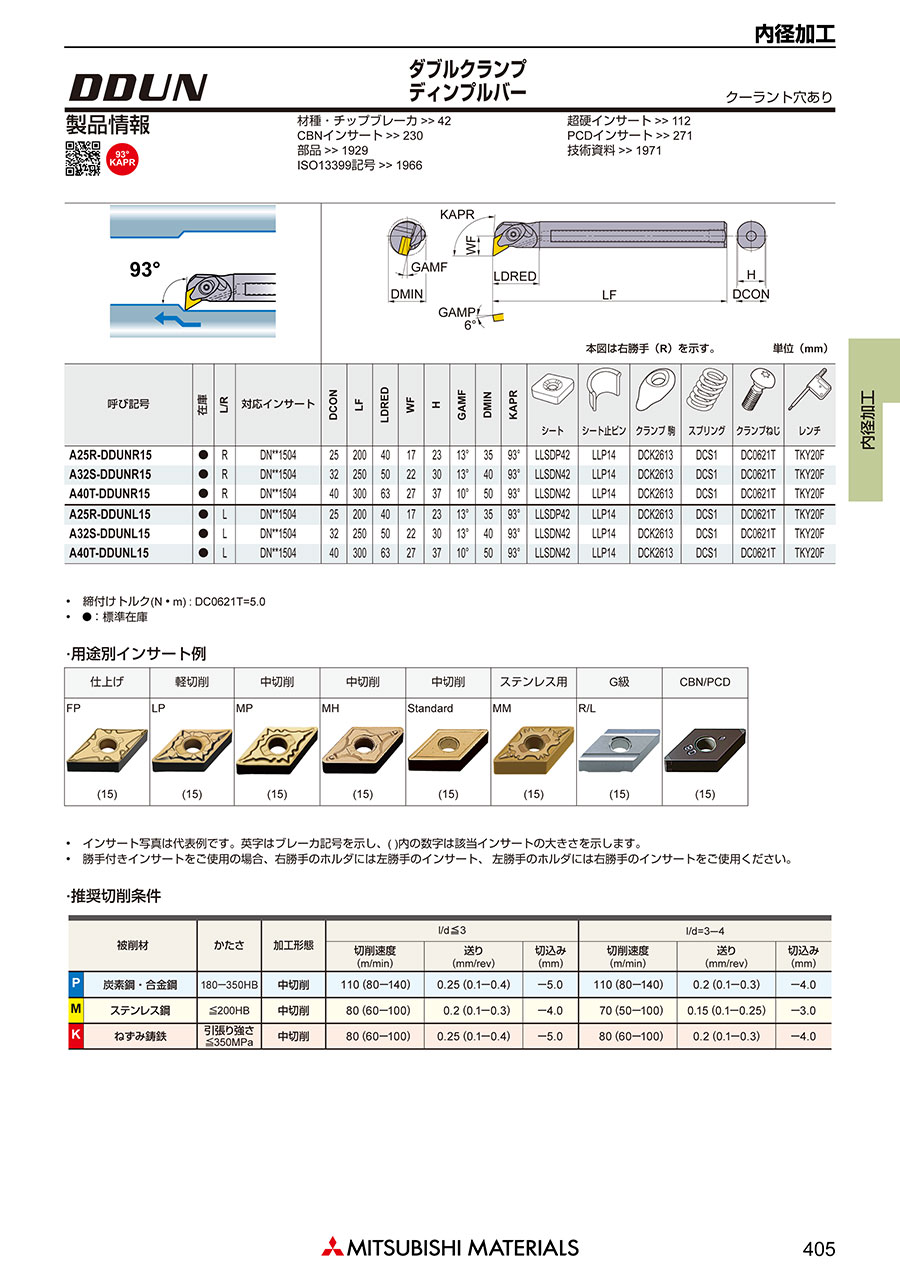

カタログ
