ダブルクランプディンプルバー CN インサート対応（クーラント穴あり）

カタログ |

通常単価(税別): 21,306円～39,195円

税込単価: 23,437円～43,115円

ダブルクランプディンプルバー CN○○インサート対応（クーラント穴あり）。【特...

加工用途
内径・通し穴
適合チップ形状
C（80°ひし形）
適合チップ逃げ角
ネガ0°（N）
適合チップ切れ刃長
12
切込み角
L：95°（オフセットあり）
クランプ方式
ダブルクランプ(D)
油穴（オイルホール）
○
シャンク材質
鋼
適合チップ
CN○A1204○○、CN○G1204○○、CN○M1204○○
クランプ駒
DCK2613
クランプねじ
DC0621T
レンチ
TKY20F
基準コーナーR（ノーズR）
0.8
推奨締付けトルク (N・m)
5

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ダブルクランプディンプルバー CN○○インサート対応（クーラント穴あり）の詳細

ダブルクランプディンプルバー CN○○インサート対応（クーラント穴あり）イメージ

ダブルクランプディンプルバー CN○○インサート対応（クーラント穴あり）の寸法

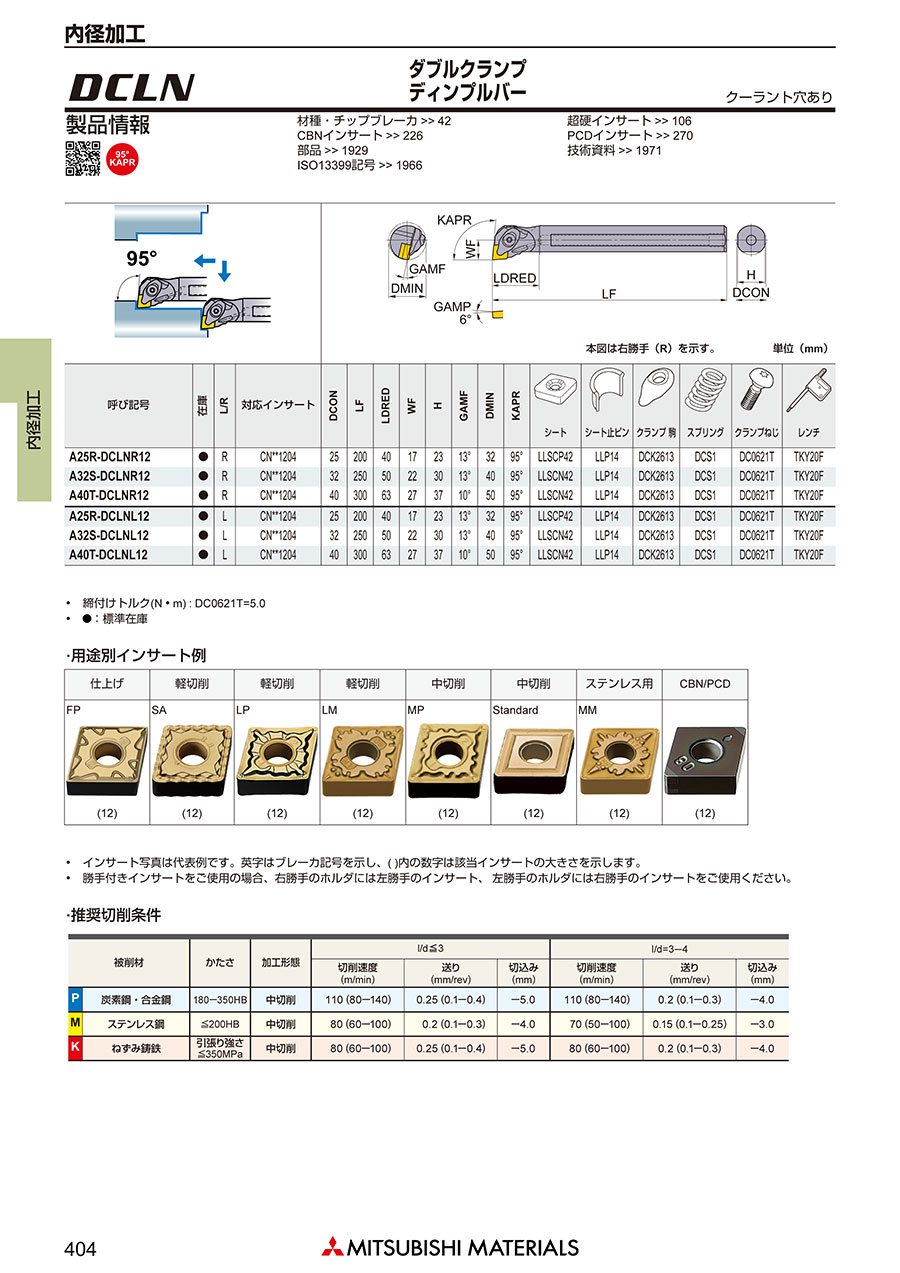

寸法図

呼び記号	R	L	対応インサート		寸法（mm）								シート	シート止ピン	クランプ駒	スプリング	クランプねじ	レンチ
呼び記号	R	L	対応インサート		DCON	LF	LDRED	WF	H	GAMF	DMIN	RE	シート	シート止ピン	クランプ駒	スプリング	クランプねじ	レンチ
A25R-DCLNR／L12	●	●	CNMA CNMG CNMM CNGG	1204○○	25	200	40	17	23	11°	32	0.8	LLSCP42	LLP14	DCK2613	DCS1	DC0621T	TKY20F
A32S-DCLNR／L12	●	●		1204○○	32	250	50	22	30	13°	40	0.8	LLSCN42	LLP14	DCK2613	DCS1	DC0621T	TKY20F
A40T-DCLNR／L12	●	●		1204○○	40	300	63	27	37	10°	50	0.8	LLSCN42	LLP14	DCK2613	DCS1	DC0621T	TKY20F

※ 締付けトルク（N・m）：DC0621T=5.0

型番リスト

表示件数

型番

勝手

最小加工径

(mm)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

CADデータ有無

(2D/3D)

シート

最小発注数量

左	32	25	200	23	2D/3D	LLSCP42	1個
右	32	25	200	23	2D/3D	LLSCP42	1個
左	40	32	250	30	2D/3D	LLSCN42	1個
右	40	32	250	30	2D/3D	LLSCN42	1個
左	50	40	300	37	-	LLSCN42	1個
右	50	40	300	37	-	LLSCN42	1個

通常単価(税別) (税込単価)	通常出荷日

21,306円 ( 23,437円 )	1日目
21,306円 ( 23,437円 )	3日目
31,959円 ( 35,155円 )	4日目
31,959円 ( 35,155円 )	3日目
39,195円 ( 43,115円 )	3日目
39,195円 ( 43,115円 )	4日目

詳細情報

基本情報

基本情報

ダブルクランプディンプルバー CN○○インサート対応（クーラント穴あり）。
【特長】
・ネガティブインサートの使用。
・ワンアクションダブルクランプ式。
・軽量ディンプルヘッドで防振効果抜群（クーラント穴あり）。
・最小加工径はφ32から。
・I/d＝3-4倍。
・シンプルなクランプ機構で、抜群な安定加工を実現。
・最適化された新型のクランプ駒。
・特殊表面処理の採用。
【用途】
・内径加工用ホルダ。

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダブルクランプディンプルバー CN インサート対応（クーラント穴あり）のレビュー
