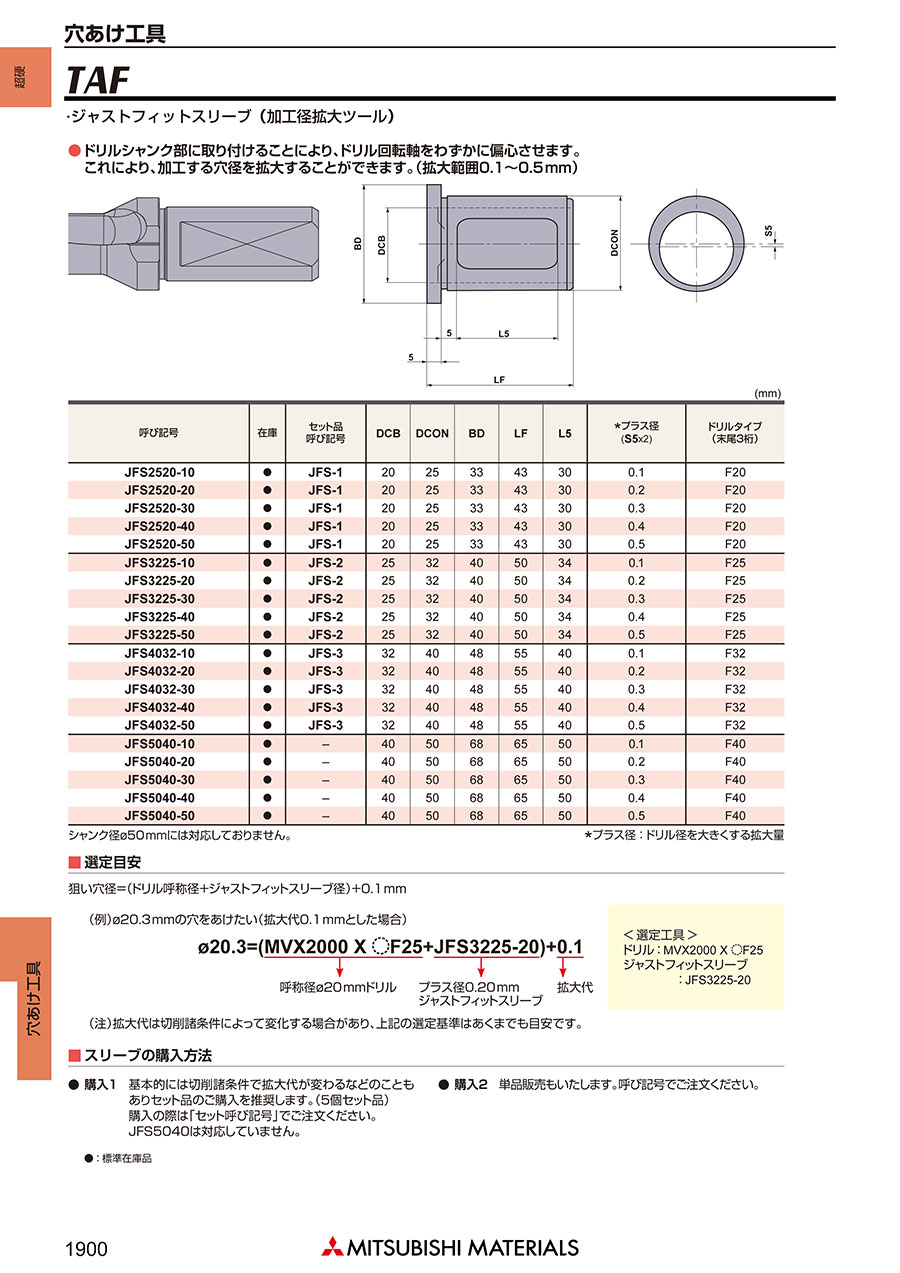

ジャストフィットスリーブ

（1）サイドロックホルダに挿入する際、ドリルフランジ外周面のV溝とスリーブフランジ外周面の丸穴およびサイドロックホルダのドリル固定用ネジの位置をあわせてセットしてください。（なお、ドリルによっては、V溝のないものがありますので、その場合はドリルシャンク部の切欠き面をスリーブの丸穴に合わせてセットしてください。）
（2）サイドロックホルダのドリル固定用ねじAは、スリーブの開口窓から直接ドリル本体を固定してください。
※スリーブでは計の微調整は行えません。
※コレットチャック式のホルダにはご使用できません。

（1）外刃が刃物台傾斜面（機械X軸）と平行になるようにセットしてください。ドリル中心と機械主軸中心を合わせた場合、内刃の芯高が0～0.15mm芯下がりになるようにドリルは設計されています。
※内刃の芯高が機械X軸よりも芯上がりになると、内刃が欠損する恐れがあります。

（2）オフセットで穴径を調整する場合は、X軸のプラス方向（穴径拡大方向）に調整してください。各ホルダの最大調整量はホルダ寸法表に併記しておりますので、そちらをご参照ください。
※X軸のマイナス方向（穴径縮小方向）への調整は、ホルダと穴が干渉する恐れがありますので推奨いたしません。

（3）旋盤で通し加工を行う場合、貫通時に円盤状の切りくずが生成され飛散することがあります。汎用旋盤などのカバーのないものは、危険防止のためのカバーを取り付けてください。

• 充分に剛性のある機械やホルダをご使用ください。
• 切削油剤の油圧や吐出量は表を目安にしてください。
  切削油はドリルの性能を発揮するための重要な条件です。
• 重ね板加工には使用できません。
  刃先交換式ドリルは、貫通時に円盤状の切りくずが生成されます。
  この円盤状の切りくずが重ね板加工において、ドリルの破損につながります。

（1）内刃の芯高は0～0.2mm芯下がりにしてください。
（2）オフセットで穴径調整する場合は、外刃が刃物台傾斜面（機械×軸）と平行になるようにセットしてください。
（3）穴径拡大調整のオフセット量はドリル径の2%以内でご使用ください。なお、穴径縮小調整はできません。
（4）旋盤で通し加工を行う場合、貫通時に円盤状の切りくずが生成され飛散することがあります。汎用旋盤などのカバーのないものは、危険防止のためカバーなどを取り付けてください。
