インパクトミラクルコーティングの特性
-	IMPACT MIRACLE	（Al,Ti,Si）N	（Al,Ti）N
硬さ	3,700HV	3,200HV	2,800HV
密着力	100N	80N	80N
酸化開始温度	1,300℃	1,100℃	840℃
摩擦係数	0.48	0.53	0.58

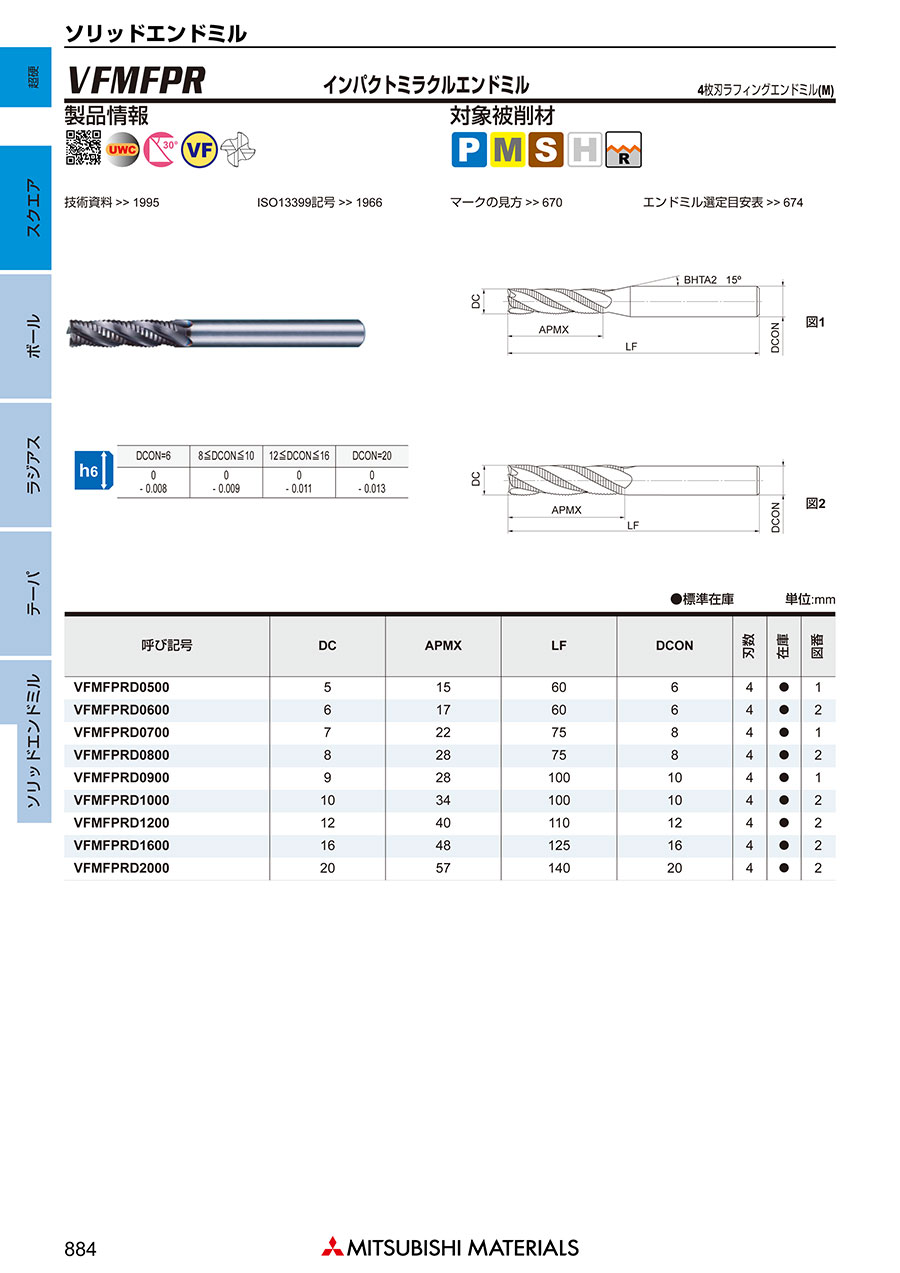

外形図

使用方法・仕様事例

使用事例

SUS304における切削性能（工具径10mm）

2.5Dの深い切込みの加工でもすぐれた耐欠損性を発揮。

VFMFPRのSUS304における切削性能比較（工具径10mm）イメージ

エンドミル：VFMFPRD1000（φ10（工具径10mm））
被削材：SUS304
回転速度：1,300min（41m/min）
送り速度：180mm/min（0.14mm/tooth）
切削方式：ダウンカット、エマルジョン

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

側面切削

被削材	炭素鋼、合金鋼（-30HRC） SS400、S50C、SCMなど鋳鉄FC250など		合金鋼、工具鋼プリハードン鋼（30-45HRC） SKD61、NAKなど		オーステナイト系ステンレス鋼 SUS304、SUS316など		高硬度鋼（45-55HRC） SKD61など		超耐熱合金インコネルなど
外径（mm）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）
5	3,800	360	3,200	290	2,500	150	2,500	150	1,900	50
6	3,200	360	2,700	290	2,100	160	2,100	160	1,600	60
8	2,400	450	2,000	360	1,600	160	1,600	160	1,200	70
10	1,900	450	1,600	360	1,300	180	1,300	180	1,000	75
12	1,600	400	1,300	320	1,100	180	1,100	180	800	80
16	1,200	360	1,000	290	800	160	800	160	600	80
20	1,000	340	800	270	600	150	600	150	500	80

切込み量基準イメージ図

※D：エンドミル外径

切削条件時の注意

1. オーステナイト系ステンレス鋼やチタン合金、耐熱合金の切削には、切削油剤の使用が特に効果的です。
2. 切込み量が小さい場合は、回転速度と送り速度を上げることができます。
3. 機械や加工物取り付けの剛性がない場合や、びびり・異常音がする場合は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。
4. ダウンカットを推奨します。

適用被削材

炭素鋼・合金鋼・鋳鉄（＜30HRC）	工具鋼・プリハードン鋼・高硬度鋼（≦45HRC）	高硬度鋼（≦55HRC）	高硬度鋼（＞55HRC）	オーステナイト系ステンレス鋼	チタン合金耐熱合金	銅合金	アルミニウム合金
◎	◎	○	-	◎	◎	-	-

選定サポート情報

荒加工から仕上げまで幅広い被削材に対応するインパクトミラクルエンドミルシリーズ

ツーリング事例被削材：SKD61（52HRC） 80×80×70

50HRCを超える高硬度材でも加工能率大幅アップを実現
豊富なラインナップで荒から仕上げまで幅広く対応

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

首部勾配

(°)

CADデータ有無

(2Ｄ/3Ｄ)

最小発注数量

メーカー標準品	5	15	6	60	15	2D/3D	1個
メーカー標準品	6	17	6	60	-	2D/3D	1個
メーカー標準品	7	22	8	75	15	2D/3D	1個
メーカー標準品	8	28	8	75	-	2D/3D	1個
メーカー標準品	9	28	10	100	15	2D/3D	1個
メーカー標準品	10	34	10	100	-	2D/3D	1個
メーカー標準品	12	40	12	110	-	2D/3D	1個
メーカー標準品	16	48	16	125	-	2D/3D	1個
メーカー標準品	20	57	20	140	-	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

14,941円 ( 16,435円 )	4日目
16,281円 ( 17,909円 )	4日目
21,842円 ( 24,026円 )	4日目
21,038円 ( 23,142円 )	4日目
27,805円 ( 30,586円 )	4日目
28,006円 ( 30,807円 )	4日目
30,552円 ( 33,607円 )	3日目
53,283円 ( 58,611円 )	3日目
80,464円 ( 88,510円 )	4日目

詳細情報

基本情報

基本情報

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンドミル。
【特長】
・深い立壁の加工に適したインパクトミラクルラフィングエンドミル。
・先端、溝形状をさらにブラッシュアップ。
・優れた耐チッピング性により、さらなる高速／高精度加工を達成。
・摩擦抵抗を低減し、高品位な加工面を実現。
・スクエア形状、ラフィング、サイズ範囲直径5～20mm、ねじれ角 30°。
【用途】
・深い立壁の加工等。
・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
