三菱マテリアル

S形ボーリングバー TCインサート対応

Name: S形ボーリングバー TCインサート対応
Brand: 三菱マテリアル
SKU: 223000442816
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 11,993円～129,712円

税込単価: 13,192円～142,683円

内径ボーリング加工用工具（S形ボーリング）。【特長】・最小加工径はφ11から。...

詳細情報を確認する

加工用途
内径・通し穴 / 端面・止まり穴 / 倣い
適合チップ形状
T（三角形）
適合チップ逃げ角
ポジ7°（C）
切込み角
F：90°（オフセットあり）
クランプ方式
スクリューオン(S)
CADデータ有無 (2D/3D)
2D/3D

ご注意

ホルダ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

S形ボーリングバー TC○○インサート対応の詳細

STFC TC○○インサート対応イメージ

STFC TC○○インサート対応の寸法図

（単位：mm）

呼び記号	対応インサート		寸法（mm）								クランブねじ※	レンチ
呼び記号	対応インサート		DCON	LF	LDRED	WF	H	GAMF	DMIN	RE	クランブねじ※	レンチ
S08FSTFCR／L09	TCMT	0902○○	8	80	12	6	7	15゜	11	0.4	TS22	TKY06F
S10HSTFCR／L11	TCMW TCMT	1102○○	10	100	16	7	9	13゜	13	0.4	TS25	TKY08F
S12KSTFCR／L11		1102○○	12	125	20	9	11	10゜	16	0.4	TS25	TKY08F
S16MSTFCR／L11		1102○○	16	150	25	11	14	7゜	20	0.4	TS25	TKY08F
S20QSTFCR／L16		16T3○○	20	180	32	13	18	7゜	25	0.8	TS4	TKY15F
S25RSTFCR／L16		16T3○○	25	200	40	17	23	5゜	32	0.8	TS4	TKY15F
S32SSTFCR／L16		16T3○○	32	250	50	22	30	5゜	40	0.8	TS4	TKY15F
C08HSTFCR09	TCMT	0902○○	8	100	12	6	7	15゜	11	0.4	TS22	TKY06F
C10KSTFCR11	TCMW TCMT	1102○○	10	125	16	7	9	13゜	13	0.4	TS25	TKY08F
C12MSTFCR11		1102○○	12	150	20	9	11	10゜	16	0.4	TS25	TKY08F
C16RSTFCR11		1102○○	16	200	25	11	14	7゜	20	0.4	TS25	TKY08F
C20SSTFCR16		16T3○○	20	250	32	13	18	7゜	25	0.8	TS4	TKY15F
C25TSTFCR16		16T3○○	25	300	40	17	23	5゜	32	0.8	TS4	TKY15F

※ 締付けトルク（N・m）：TS22＝0.6／TS25＝1.0／TS4＝3.5

型番リスト

表示件数

型番

適合チップ切れ刃長

勝手

最小加工径

(mm)

突き出し長さ（L/D)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

シャンク材質

トラスココード

適合チップ

クランプねじ

レンチ

基準コーナーR（ノーズR）

推奨締付けトルク

(N・m)

最小発注数量

09	右	11	7	8	100	7	超硬	659-0764	TCMT0902○○、TCGW0902○○	TS22	TKY06F	0.4	0.6	1個
11	右	13	7	10	125	9	超硬	659-0802	TCMW1102○○、TCMT1102○○、TCGW1102○○、TCGT1102○○	TS25	TKY08F	0.4	1	1個
11	右	16	7	12	150	11	超硬	659-0845	TCMW1102○○、TCMT1102○○、TCGW1102○○、TCGT1102○○	TS25	TKY08F	0.4	1	1個
11	右	20	7	16	200	14	超硬	659-0888	TCMW1102○○、TCMT1102○○、TCGW1102○○、TCGT1102○○	TS25	TKY08F	0.4	1	1個
16	右	25	7	20	250	18	超硬	659-0934	TCMW16T3○○、TCMT16T3○○、TCGW16T3○○、TCGT16T3○○	TS4	TKY15F	0.8	3.5	1個
16	右	32	7	25	300	23	超硬	659-0977	TCMW16T3○○、TCMT16T3○○、TCGW16T3○○、TCGT16T3○○	TS4	TKY15F	0.8	3.5	1個
09	左	11	-	8	80	7	鋼	675-4406	TCMT0902○○、TCGW0902○○	TS22	TKY06F	0.4	0.6	1個
09	右	11	-	8	80	7	鋼	151-3494	TCMT0902○○、TCGW0902○○	TS22	TKY06F	0.4	0.6	1個
11	左	13	-	10	100	9	鋼	675-4465	TCMW1102○○、TCMT1102○○、TCGW1102○○、TCGT1102○○	TS25	TKY08F	0.4	1	1個
11	右	13	-	10	100	9	鋼	151-3508	TCMW1102○○、TCMT1102○○、TCGW1102○○、TCGT1102○○	TS25	TKY08F	0.4	1	1個
11	左	16	-	12	125	11	鋼	675-4511	TCMW1102○○、TCMT1102○○、TCGW1102○○、TCGT1102○○	TS25	TKY08F	0.4	1	1個
11	右	16	-	12	125	11	鋼	151-3524	TCMW1102○○、TCMT1102○○、TCGW1102○○、TCGT1102○○	TS25	TKY08F	0.4	1	1個
11	左	20	-	16	150	14	鋼	675-4589	TCMW1102○○、TCMT1102○○、TCGW1102○○、TCGT1102○○	TS25	TKY08F	0.4	1	1個
11	右	20	-	16	150	14	鋼	675-4597	TCMW1102○○、TCMT1102○○、TCGW1102○○、TCGT1102○○	TS25	TKY08F	0.4	1	1個
16	左	25	-	20	180	18	鋼	675-4694	TCMW16T3○○、TCMT16T3○○、TCGW16T3○○、TCGT16T3○○	TS4	TKY15F	0.8	3.5	1個
16	右	25	-	20	180	18	鋼	675-4708	TCMW16T3○○、TCMT16T3○○、TCGW16T3○○、TCGT16T3○○	TS4	TKY15F	0.8	3.5	1個
16	左	32	-	25	200	23	鋼	675-4961	TCMW16T3○○、TCMT16T3○○、TCGW16T3○○、TCGT16T3○○	TS4	TKY15F	0.8	3.5	1個
16	右	32	-	25	200	23	鋼	675-4970	TCMW16T3○○、TCMT16T3○○、TCGW16T3○○、TCGT16T3○○	TS4	TKY15F	0.8	3.5	1個
16	左	40	-	32	250	30	鋼	676-1933	TCMW16T3○○、TCMT16T3○○、TCGW16T3○○、TCGT16T3○○	TS4	TKY15F	0.8	3.5	1個
16	右	40	-	32	250	30	鋼	676-1941	TCMW16T3○○、TCMT16T3○○、TCGW16T3○○、TCGT16T3○○	TS4	TKY15F	0.8	3.5	1個

通常単価(税別) (税込単価)	通常出荷日

34,036円 ( 37,440円 )	4日目
38,705円 ( 42,576円 )	4日目
43,684円 ( 48,052円 )	4日目
63,858円 ( 70,244円 )	4日目
92,949円 ( 102,244円 )	4日目
129,712円 ( 142,683円 )	4日目
11,993円 ( 13,192円 )	4日目
11,993円 ( 13,192円 )	4日目
12,529円 ( 13,782円 )	4日目
12,529円 ( 13,782円 )	4日目
13,329円 ( 14,662円 )	5日目
12,858円 ( 14,144円 )	4日目
14,137円 ( 15,551円 )	4日目
14,137円 ( 15,551円 )	4日目
15,192円 ( 16,711円 )	4日目
15,192円 ( 16,711円 )	4日目
17,755円 ( 19,531円 )	4日目
17,755円 ( 19,531円 )	4日目
23,415円 ( 25,757円 )	4日目
23,415円 ( 25,757円 )	4日目

詳細情報

基本情報

基本情報

内径ボーリング加工用工具（S形ボーリング）。
【特長】
・最小加工径はφ11から。
・ISO規格に準拠。
・7°ポジティブインサートの使用。
・スクリューオン式。
・l/d=3-5倍（超硬シャンクのl/d≦7）。
【用途】
・内径ボーリング加工用。

ご注意

ホルダ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

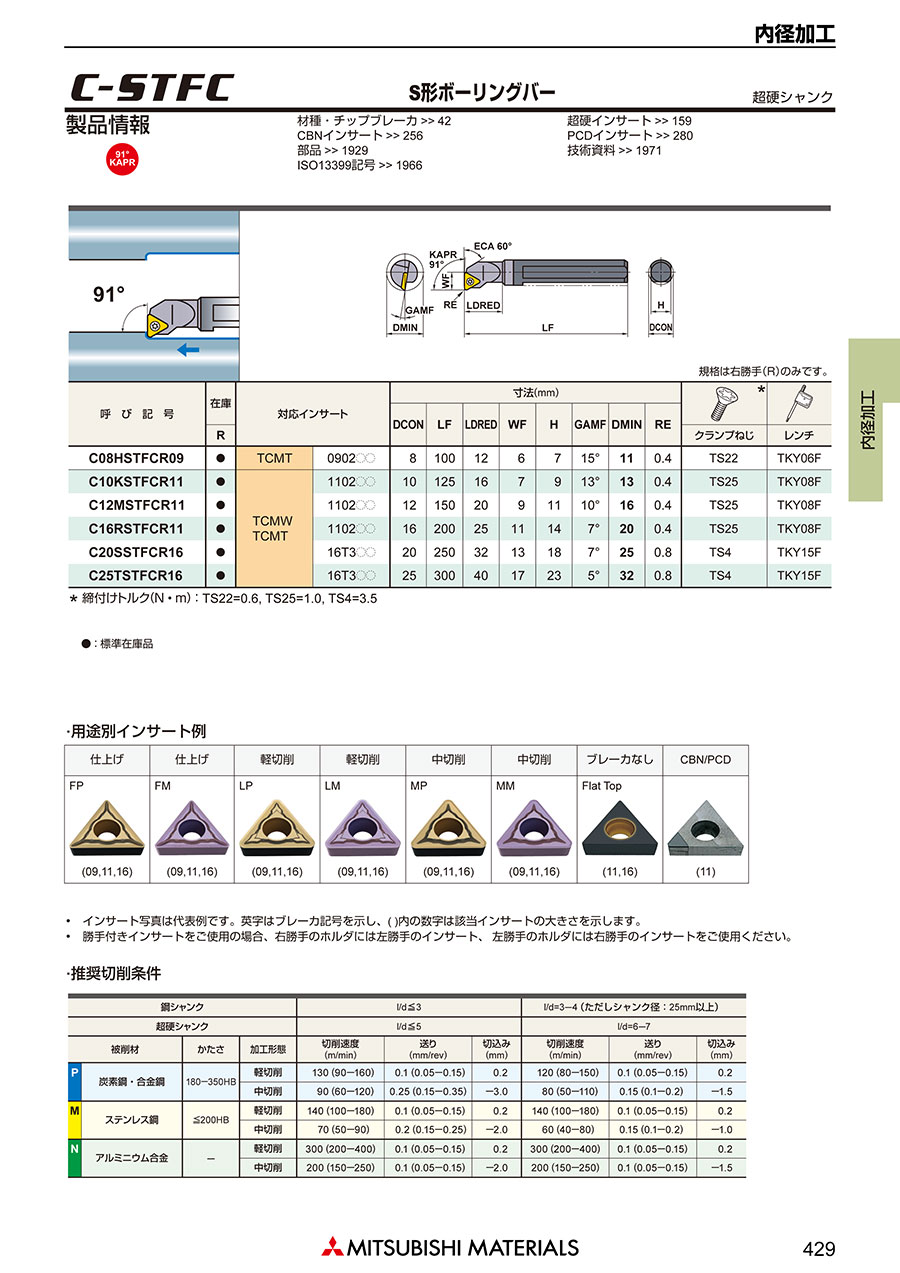

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
