三菱マテリアル

S形ボーリングバー SCインサート対応

カタログ |

通常単価(税別): 14,137円～17,755円

税込単価: 15,551円～19,531円

内径ボーリング加工用工具（S形ボーリング）。【特長】・最少加工径はφ11（直径...

加工用途
内径・通し穴
適合チップ形状
S（四角形）
適合チップ逃げ角
ポジ7°（C）
切込み角
K：75°（オフセットあり）
クランプ方式
スクリューオン(S)
シャンク材質
鋼
CADデータ有無 (2D/3D)
2D/3D
基準コーナーR（ノーズR）
0.8

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

S形ボーリングバー SC○○インサート対応の詳細

S形ボーリングバー SC○○インサート対応イメージ

S形ボーリングバー SC○○インサート対応の寸法

（単位：mm）

寸法図

呼び記号	対応インサート		寸法（mm）								クランブねじ※	レンチ
呼び記号	対応インサート		DCON	LF	LDRED	WF	H	GAMF	DMIN	RE	クランブねじ※	レンチ
S16MSSKCR／L09	SCMW SCMT	09T3○○	16	150	25	11	14	7゜	20	0.8	TS4	TKY15F
S20QSSKCR／L09		09T3○○	20	180	32	13	18	7゜	25	0.8	TS4	TKY15F
S25RSSKCR／L12		1204○○	25	200	40	17	23	5゜	32	0.8	TS5	TKY25F

※ 締付けトルク（N・m）：TS4＝3.5／TS5＝7.5

型番リスト

表示件数

型番

適合チップ切れ刃長

勝手

最小加工径

(mm)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

シャンク幅

(mm)

トラスココード

適合チップ

クランプねじ

レンチ

推奨締付けトルク

(N・m)

最小発注数量

09	左	20	16	150	14	16	675-4562	SCMW09T3○○、SCMT09T3○○	TS4	TKY15F	3.5	1個
09	右	20	16	150	14	16	675-4571	SCMW09T3○○、SCMT09T3○○	TS4	TKY15F	3.5	1個
09	左	25	20	180	18	20	675-4678	SCMW09T3○○、SCMT09T3○○	TS4	TKY15F	3.5	1個
09	右	25	20	180	18	20	675-4686	SCMW09T3○○、SCMT09T3○○	TS4	TKY15F	3.5	1個
12	左	32	25	200	23	25	675-4945	SCMW1204○○、SCMT1204○○	TS5	TKY25F	7.5	1個
12	右	32	25	200	23	25	675-4953	SCMW1204○○、SCMT1204○○	TS5	TKY25F	7.5	1個

通常単価(税別) (税込単価)	通常出荷日

14,137円 ( 15,551円 )	4日目
14,137円 ( 15,551円 )	4日目
15,192円 ( 16,711円 )	4日目
15,192円 ( 16,711円 )	4日目
17,755円 ( 19,531円 )	4日目
17,755円 ( 19,531円 )	4日目

詳細情報

基本情報

基本情報

内径ボーリング加工用工具（S形ボーリング）。
【特長】
・最少加工径はφ11（直径11mm）から。
・ISO規格に準拠。
・7°ポジティブインサートの使用。
・スクリューオン式。
・l/d=3-5倍（超硬シャンクのl/d≦7）。
【用途】
・内径ボーリング加工用。

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

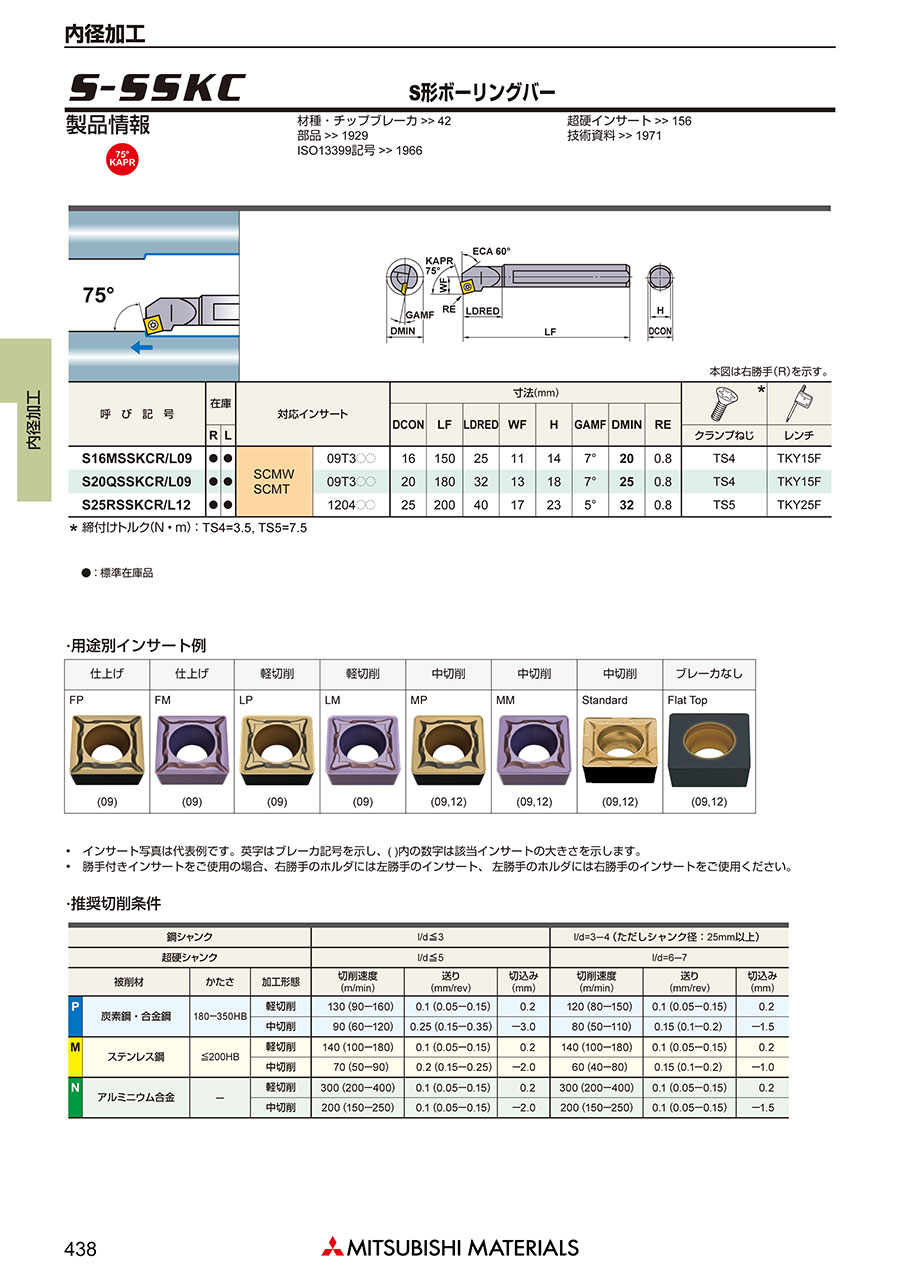

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
