三菱マテリアル

S形ボーリングバー CCインサート対応

Name: S形ボーリングバー CCインサート対応
Brand: 三菱マテリアル
SKU: 223000442760
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 11,993円～29,337円

税込単価: 13,192円～32,271円

内径ボーリング加工用工具のS形ボーリングバー CC○○インサート対応。【特長】...

詳細情報を確認する

適合チップ形状
C（80°ひし形）
適合チップ逃げ角
ポジ7°（C）
クランプ方式
スクリューオン(S)
シャンク材質
鋼
CADデータ有無 (2D/3D)
2D/3D

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

S形ボーリングバー CC○○インサート対応の詳細

SCLC イメージ

SCZC イメージ

S形ボーリングバー CC○○インサート対応の寸法

SCLCの寸法図

SCZCの寸法図

呼び記号	対応インサート		寸法（mm）								クランプねじ※	レンチ
呼び記号	対応インサート		DCON	LF	LDRED	WF	H	GAMF	DMIN	RE	クランプねじ※	レンチ
S08FSCLCR／L06	CCMT CCET CCGT CCNW CCGW NP-CCGW	0602○○	8	80	12	6	7	15゜	11	0.4	TS25	TKY08F
S10HSCLCR／L06		0602○○	10	100	16	7	9	13゜	13	0.4	TS25	TKY08F
S12KSCLCR／L06		0602○○	12	125	20	9	11	10゜	16	0.4	TS25	TKY08F
S16MSCLCR／L09		09T3○○	16	150	25	11	14	7゜	20	0.8	TS4	TKY15F
S20QSCLCR／L09		09T3○○	20	180	32	13	18	7゜	25	0.8	TS4	TKY15F
S25RSCLCR／L12		1204○○	25	200	40	17	23	5゜	32	0.8	TS5	TKY25F
S32SSCLCR／L12		1204○○	32	250	50	22	30	5゜	40	0.8	TS5	TKY25F
S40TSCLCR／L12		1204○○	40	300	63	27	37	5゜	50	0.8	TS5	TKY25F

呼び記号	対応インサート		寸法（mm）										クランプねじ※	レンチ
呼び記号	対応インサート		DCON	LF	LDRED	LH	WF	F2	H	GAMF	DMIN	RE	クランプねじ※	レンチ
S16MSCZCR／L06	CCMT CCET CCGT CCMW	0602○○	16	150	36	11	11	3	14	10゜	20	0.4	TS25	TKY08F
S20QSCZCR／L09	CCMT CCET CCGT CCMW	09T3○○	20	180	50	18	13	3	18	7゜	25	0.8	TS4	TKY15F

※ 締付けトルク（N・m）：TS25＝1.0／TS4＝3.5／TS5＝7.5

型番リスト

表示件数

型番

加工用途

適合チップ切れ刃長

勝手

切込み角

最小加工径

(mm)

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

トラスココード

適合チップ

クランプねじ

レンチ

基準コーナーR（ノーズR）

推奨締付けトルク

(N・m)

最小発注数量

内径・通し穴 / 倣い	06	左	L：95°（オフセットあり）	11	8	80	7	675-4392	CCMB0602○○、CCMH0602○○、CCMT0602○○、CCMW0602○○、CCET0602○○、CCGB0602○○、CCGH0602○○、CCGT0602○○、CCGW0602○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 倣い	06	右	L：95°（オフセットあり）	11	8	80	7	151-3575	CCMB0602○○、CCMH0602○○、CCMT0602○○、CCMW0602○○、CCET0602○○、CCGB0602○○、CCGH0602○○、CCGT0602○○、CCGW0602○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 倣い	06	左	L：95°（オフセットあり）	13	10	100	9	675-4422	CCMB0602○○、CCMH0602○○、CCMT0602○○、CCMW0602○○、CCET0602○○、CCGB0602○○、CCGH0602○○、CCGT0602○○、CCGW0602○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 倣い	06	右	L：95°（オフセットあり）	13	10	100	9	151-3583	CCMB0602○○、CCMH0602○○、CCMT0602○○、CCMW0602○○、CCET0602○○、CCGB0602○○、CCGH0602○○、CCGT0602○○、CCGW0602○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 倣い	06	左	L：95°（オフセットあり）	16	12	125	11	675-4473	CCMB0602○○、CCMH0602○○、CCMT0602○○、CCMW0602○○、CCET0602○○、CCGB0602○○、CCGH0602○○、CCGT0602○○、CCGW0602○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 倣い	06	右	L：95°（オフセットあり）	16	12	125	11	151-3591	CCMB0602○○、CCMH0602○○、CCMT0602○○、CCMW0602○○、CCET0602○○、CCGB0602○○、CCGH0602○○、CCGT0602○○、CCGW0602○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 倣い	09	左	L：95°（オフセットあり）	20	16	150	14	675-4520	CCMB09T3○○、CCMH09T3○○、CCMT09T3○○、CCMW09T3○○、CCET09T3○○、CCGB09T3○○、CCGH09T3○○、CCGT09T3○○、CCGW09T3○○	TS4	TKY15F	0.8	3.5	1個
内径・通し穴 / 倣い	09	右	L：95°（オフセットあり）	20	16	150	14	151-3605	CCMB09T3○○、CCMH09T3○○、CCMT09T3○○、CCMW09T3○○、CCET09T3○○、CCGB09T3○○、CCGH09T3○○、CCGT09T3○○、CCGW09T3○○	TS4	TKY15F	0.8	3.5	1個
内径・通し穴 / 引き	06	左	ISO規格外	20	16	150	14	-	CC○B0602○○、CC○H0602○○、CC○T0602○○、CC○W0602○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 引き	06	右	ISO規格外	20	16	150	14	-	CC○B0602○○、CC○H0602○○、CC○T0602○○、CC○W0602○○	TS25	TKY08F	0.4	1	1個
内径・通し穴 / 倣い	09	左	L：95°（オフセットあり）	25	20	180	18	675-4635	CCMB09T3○○、CCMH09T3○○、CCMT09T3○○、CCMW09T3○○、CCET09T3○○、CCGB09T3○○、CCGH09T3○○、CCGT09T3○○、CCGW09T3○○	TS4	TKY15F	0.8	3.5	1個
内径・通し穴 / 倣い	09	右	L：95°（オフセットあり）	25	20	180	18	151-3613	CCMB09T3○○、CCMH09T3○○、CCMT09T3○○、CCMW09T3○○、CCET09T3○○、CCGB09T3○○、CCGH09T3○○、CCGT09T3○○、CCGW09T3○○	TS4	TKY15F	0.8	3.5	1個
内径・通し穴 / 引き	09	左	ISO規格外	25	20	180	18	-	CC○B09T3○○、CC○H09T3○○、CC○T09T3○○、CC○W09T3○○	TS4	TKY15F	0.4	3.5	1個
内径・通し穴 / 引き	09	右	ISO規格外	25	20	180	18	-	CC○B09T3○○、CC○H09T3○○、CC○T09T3○○、CC○W09T3○○	TS4	TKY15F	0.4	3.5	1個
内径・通し穴 / 倣い	12	左	L：95°（オフセットあり）	32	25	200	23	675-4881	CCMB1204○○、CCMH1204○○、CCMT1204○○、CCMW1204○○、CCET1204○○、CCGB1204○○、CCGH1204○○、CCGT1204○○、CCGW1204○○	TS5	TKY25F	0.8	7.5	1個
内径・通し穴 / 倣い	12	右	L：95°（オフセットあり）	32	25	200	23	675-4899	CCMB1204○○、CCMH1204○○、CCMT1204○○、CCMW1204○○、CCET1204○○、CCGB1204○○、CCGH1204○○、CCGT1204○○、CCGW1204○○	TS5	TKY25F	0.8	7.5	1個
内径・通し穴 / 倣い	12	左	L：95°（オフセットあり）	40	32	250	30	676-1887	CCMB1204○○、CCMH1204○○、CCMT1204○○、CCMW1204○○、CCET1204○○、CCGB1204○○、CCGH1204○○、CCGT1204○○、CCGW1204○○	TS5	TKY25F	0.8	7.5	1個
内径・通し穴 / 倣い	12	右	L：95°（オフセットあり）	40	32	250	30	676-1895	CCMB1204○○、CCMH1204○○、CCMT1204○○、CCMW1204○○、CCET1204○○、CCGB1204○○、CCGH1204○○、CCGT1204○○、CCGW1204○○	TS5	TKY25F	0.8	7.5	1個
内径・通し穴 / 倣い	12	左	L：95°（オフセットあり）	50	40	300	37	676-2280	CCMB1204○○、CCMH1204○○、CCMT1204○○、CCMW1204○○、CCET1204○○、CCGB1204○○、CCGH1204○○、CCGT1204○○、CCGW1204○○	TS5	TKY25F	0.8	7.5	1個
内径・通し穴 / 倣い	12	右	L：95°（オフセットあり）	50	40	300	37	676-2298	CCMB1204○○、CCMH1204○○、CCMT1204○○、CCMW1204○○、CCET1204○○、CCGB1204○○、CCGH1204○○、CCGT1204○○、CCGW1204○○	TS5	TKY25F	0.8	7.5	1個

通常単価(税別) (税込単価)	通常出荷日

11,993円 ( 13,192円 )	4日目
12,111円 ( 13,322円 )	3日目
12,529円 ( 13,782円 )	4日目
12,652円 ( 13,917円 )	4日目
12,858円 ( 14,144円 )	3日目
12,805円 ( 14,086円 )	4日目
14,137円 ( 15,551円 )	3日目
14,276円 ( 15,704円 )	3日目
15,678円 ( 17,246円 )	4日目
15,678円 ( 17,246円 )	4日目
15,812円 ( 17,393円 )	3日目
15,696円 ( 17,266円 )	4日目
17,018円 ( 18,720円 )	4日目
17,018円 ( 18,720円 )	4日目
17,755円 ( 19,531円 )	3日目
17,755円 ( 19,531円 )	4日目
23,415円 ( 25,757円 )	4日目
23,415円 ( 25,757円 )	4日目
29,337円 ( 32,271円 )	4日目
29,337円 ( 32,271円 )	4日目

詳細情報

基本情報

基本情報

内径ボーリング加工用工具のS形ボーリングバー CC○○インサート対応。
【特長】
・最小加工径はφ11から。
・ISO規格に準拠。
・7°ポジティブインサートの使用。
・スクリューオン式。
・l/d=3-5倍（超硬シャンクのl/d≦7）。

ご注意

ホルダ本体には、チップは付属しておりません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

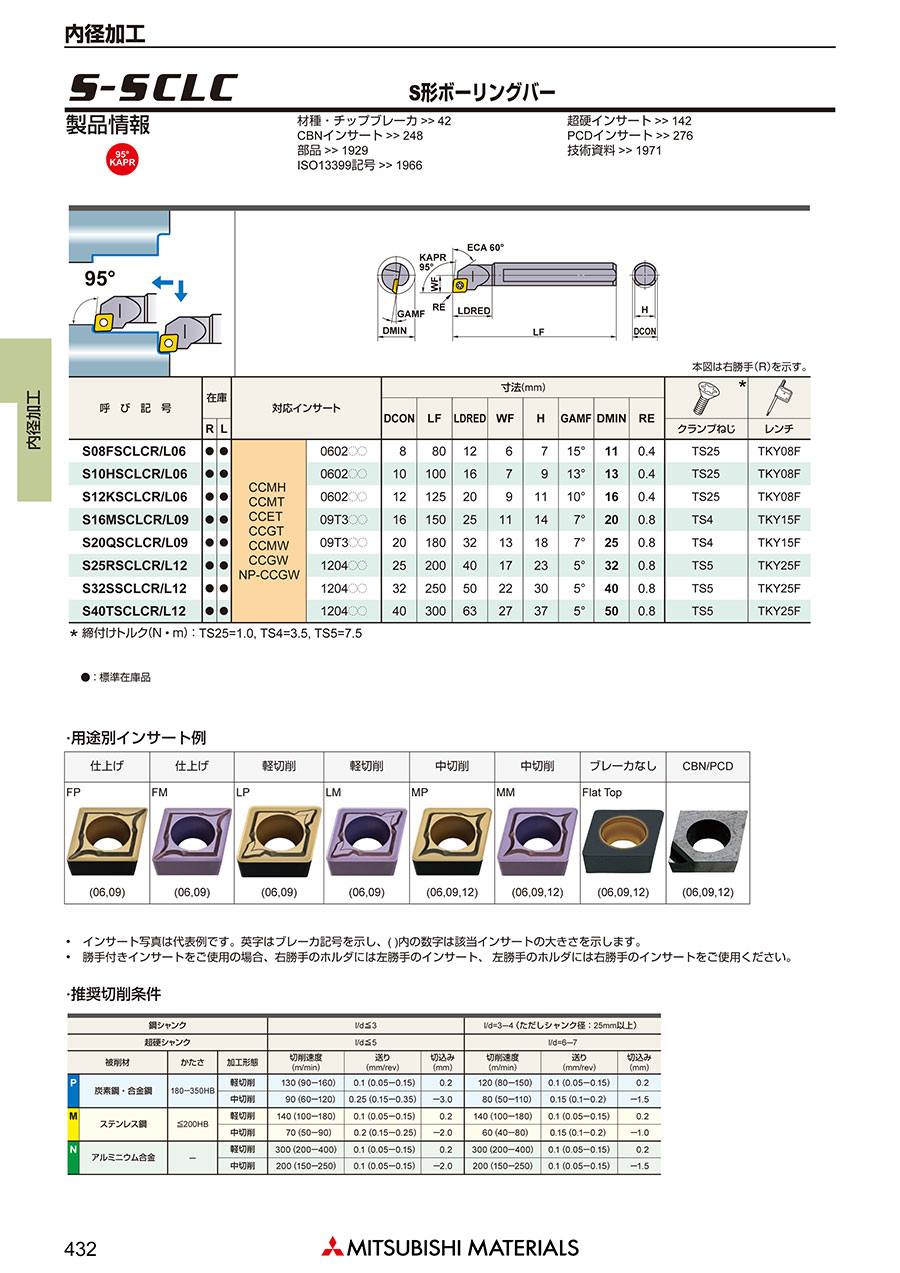

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

S形ボーリングバー CCインサート対応のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

内径加工に

満足度：5.02017/10/23

このホルダーは、あまり抉られていない形状なので、剛性が高いように感じました。荒加工もなんなく削れます(チップにもよります...もっと読む

0人が参考にしています。

1件全て見る
