三菱マテリアル

GTD G-テーパドリル

Name: GTD G-テーパドリル
Brand: 三菱マテリアル
SKU: 223000442186
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 9,076円～110,290円

税込単価: 9,984円～121,319円

汎用Tinコートハイステーパードリル。【特長】・Tinコートによりノンコート品...

詳細情報を確認する

被削材
一般鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
工具材質
ハイス
シャンクタイプ
テーパシャンク
コーティング・表面処理
鋼用
単品/セット品
単品
先端角 (°)
118
シンニング
XR形
CAM・工具管理ソフト用データ
tebis / zoller
CADデータ有無 (2D/3D)
2D/3D
工具材質（詳細）
ハイス
コーティング有無
有
シンニング詳細
有

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が72型番あります。

商品情報
型番リスト
詳細情報

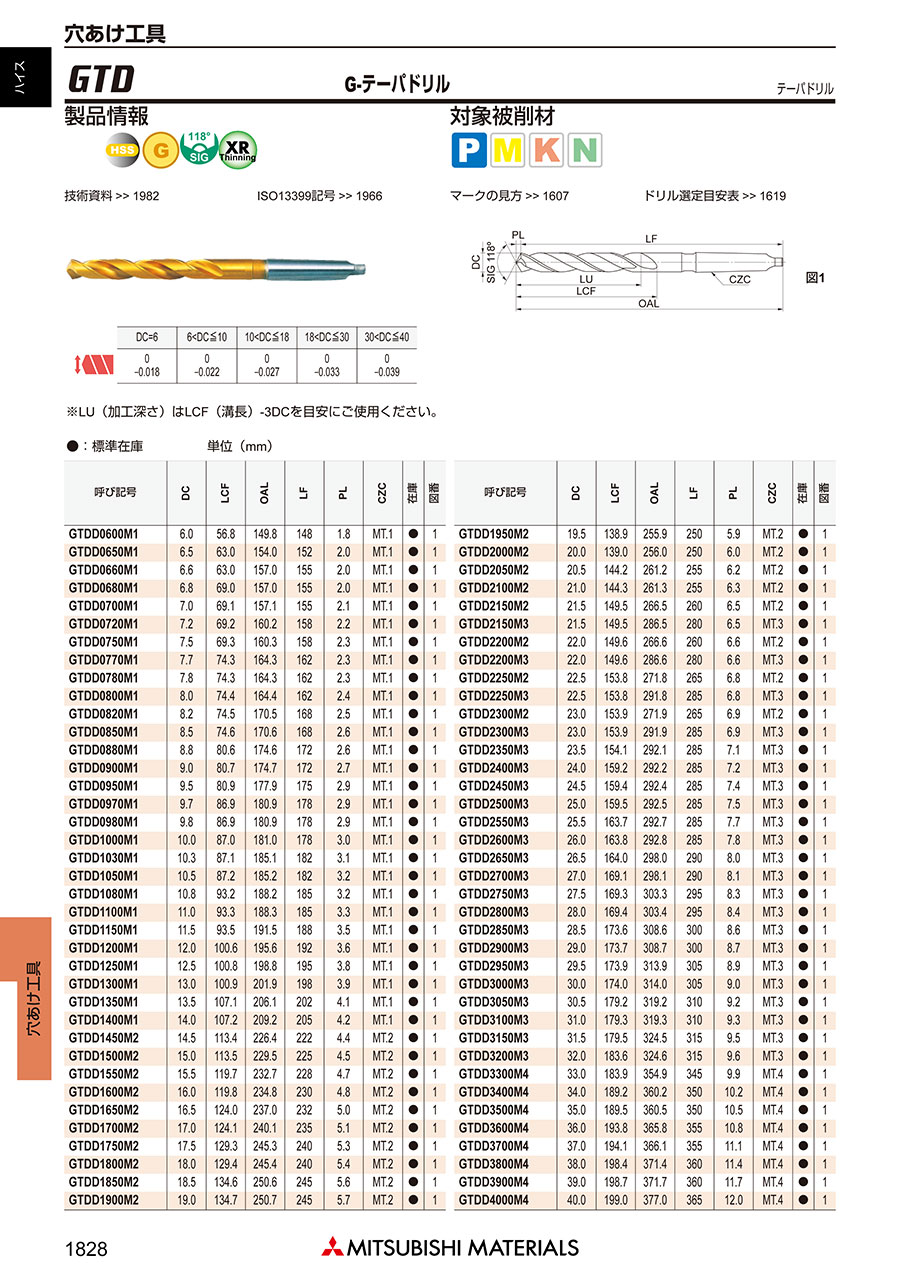

カタログ

商品情報

推奨切削条件

外形図

呼び記号	給油形態	DC	SIG	LCF	LF	OAL	刃列数:ZEFP


GTDD0600M1	外部	6	118°	56.8	148	149.8	2
GTDD0650M1	外部	6.5	118°	63	152	154	2
GTDD0660M1	外部	6.6	118°	63	155	157	2
GTDD0680M1	外部	6.8	118°	69	155	157	2
GTDD0700M1	外部	7	118°	69.1	155	157.1	2
GTDD0720M1	外部	7.2	118°	69.2	158	160.2	2
GTDD0750M1	外部	7.5	118°	69.3	158	160.3	2
GTDD0770M1	外部	7.7	118°	74.3	162	164.3	2
GTDD0780M1	外部	7.8	118°	74.3	162	164.3	2
GTDD0800M1	外部	8	118°	74.4	162	164.4	2
GTDD0820M1	外部	8.2	118°	74.5	168	170.5	2
GTDD0850M1	外部	8.5	118°	74.6	168	170.6	2
GTDD0880M1	外部	8.8	118°	80.6	172	174.6	2
GTDD0900M1	外部	9	118°	80.7	172	174.7	2
GTDD0950M1	外部	9.5	118°	80.9	175	177.9	2
GTDD0970M1	外部	9.7	118°	86.9	178	180.9	2
GTDD0980M1	外部	9.8	118°	86.9	178	180.9	2
GTDD1000M1	外部	10	118°	87	178	181	2
GTDD1030M1	外部	10.3	118°	87.1	182	185.1	2
GTDD1050M1	外部	10.5	118°	87.2	182	185.2	2
GTDD1080M1	外部	10.8	118°	93.2	185	188.2	2
GTDD1100M1	外部	11	118°	93.3	185	188.3	2
GTDD1150M1	外部	11.5	118°	93.5	188	191.5	2
GTDD1200M1	外部	12	118°	100.6	192	195.6	2
GTDD1250M1	外部	12.5	118°	100.8	195	198.8	2
GTDD1300M1	外部	13	118°	100.9	198	201.9	2
GTDD1350M1	外部	13.5	118°	107.1	202	206.1	2
GTDD1400M1	外部	14	118°	107.2	205	209.2	2
GTDD1450M2	外部	14.5	118°	113.4	222	226.4	2
GTDD1500M2	外部	15	118°	113.5	225	229.5	2
GTDD1550M2	外部	15.5	118°	119.7	228	232.7	2
GTDD1600M2	外部	16	118°	119.8	230	234.8	2
GTDD1650M2	外部	16.5	118°	124	232	237	2
GTDD1700M2	外部	17	118°	124.1	235	240.1	2
GTDD1750M2	外部	17.5	118°	129.3	240	245.3	2
GTDD1800M2	外部	18	118°	129.4	240	245.4	2
GTDD1850M2	外部	18.5	118°	134.6	245	250.6	2
GTDD1900M2	外部	19	118°	134.7	245	250.7	2
GTDD1950M2	外部	19.5	118°	138.9	250	255.9	2
GTDD2000M2	外部	20	118°	139	250	256	2
GTDD2050M2	外部	20.5	118°	144.2	255	261.2	2
GTDD2100M2	外部	21	118°	144.3	255	261.3	2
GTDD2150M2	外部	21.5	118°	149.5	260	266.5	2
GTDD2150M3	外部	21.5	118°	149.5	280	286.5	2
GTDD2200M2	外部	22	118°	149.6	260	266.6	2
GTDD2200M3	外部	22	118°	149.6	280	286.6	2
GTDD2250M2	外部	22.5	118°	153.8	265	271.8	2
GTDD2250M3	外部	22.5	118°	153.8	285	291.8	2
GTDD2300M2	外部	23	118°	153.9	265	271.9	2
GTDD2300M3	外部	23	118°	153.9	285	291.9	2
GTDD2350M3	外部	23.5	118°	154.1	285	292.1	2
GTDD2400M3	外部	24	118°	159.2	285	292.2	2
GTDD2450M3	外部	24.5	118°	159.4	285	292.4	2
GTDD2500M3	外部	25	118°	159.5	285	292.5	2
GTDD2550M3	外部	25.5	118°	163.7	285	292.7	2
GTDD2600M3	外部	26	118°	163.8	285	292.8	2
GTDD2650M3	外部	26.5	118°	164	290	298	2
GTDD2700M3	外部	27	118°	169.1	290	298.1	2
GTDD2750M3	外部	27.5	118°	169.3	295	303.3	2
GTDD2800M3	外部	28	118°	169.4	295	303.4	2
GTDD2850M3	外部	28.5	118°	173.6	300	308.6	2
GTDD2900M3	外部	29	118°	173.7	300	308.7	2
GTDD2950M3	外部	29.5	118°	173.9	305	313.9	2
GTDD3000M3	外部	30	118°	174	305	314	2
GTDD3050M3	外部	30.5	118°	179.2	310	319.2	2
GTDD3100M3	外部	31	118°	179.3	310	319.3	2
GTDD3150M3	外部	31.5	118°	179.5	315	324.5	2
GTDD3200M3	外部	32	118°	183.6	315	324.6	2
GTDD3300M4	外部	33	118°	183.9	345	354.9	2
GTDD3400M4	外部	34	118°	189.2	350	360.2	2
GTDD3500M4	外部	35	118°	189.5	350	360.5	2
GTDD3600M4	外部	36	118°	193.8	355	365.8	2
GTDD3700M4	外部	37	118°	194.1	355	366.1	2
GTDD3800M4	外部	38	118°	198.4	360	371.4	2
GTDD3900M4	外部	39	118°	198.7	360	371.7	2
GTDD4000M4	外部	40	118°	199	365	377	2

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

トラスココード

最小発注数量

7	67	155	1	-0.022～0	665-2549	1個
7.2	67	158	1	-0.022～0	665-2557	1個
7.5	67	158	1	-0.022～0	665-2565	1個
7.7	72	162	1	-0.022～0	-	1個
7.8	72	162	1	-0.022～0	-	1個
8	72	162	1	-0.022～0	665-2590	1個
8.2	72	168	1	-0.022～0	-	1個
8.5	72	168	1	-0.022～0	665-2611	1個
8.8	78	172	1	-0.022～0	-	1個
9	78	172	1	-0.022～0	665-2638	1個
9.5	78	175	1	-0.022～0	-	1個
9.7	84	178	1	-0.022～0	-	1個
9.8	84	178	1	-0.022～0	665-2662	1個
10	84	178	1	-0.022～0	665-2671	1個
10.3	84	182	1	-0.027～0	665-2689	1個
10.5	84	182	1	-0.027～0	665-2697	1個
10.8	90	185	1	-0.027～0	665-2701	1個
11	90	185	1	-0.027～0	665-2719	1個
11.5	90	188	1	-0.027～0	665-2727	1個
12	97	192	1	-0.027～0	665-2735	1個
12.5	97	195	1	-0.027～0	665-2743	1個
13	97	198	1	-0.027～0	665-2077	1個
13.5	103	202	1	-0.027～0	665-2085	1個
14	103	205	1	-0.027～0	665-2093	1個
14.5	109	222	2	-0.027～0	665-2107	1個
15	109	225	2	-0.027～0	665-2115	1個
15.5	115	228	2	-0.027～0	665-2123	1個
16	115	230	2	-0.027～0	665-2131	1個
16.5	119	232	2	-0.027～0	665-2140	1個
17	119	235	2	-0.027～0	665-2158	1個
17.5	124	240	2	-0.027～0	665-2166	1個
18	124	240	2	-0.027～0	665-2174	1個
18.5	129	245	2	-0.033～0	665-2182	1個
19	129	245	2	-0.033～0	665-2191	1個
19.5	133	250	2	-0.033～0	665-2204	1個
20	133	250	2	-0.033～0	665-2212	1個
20.5	138	255	2	-0.033～0	665-2221	1個
21	138	255	2	-0.033～0	665-2239	1個
21.5	143	260	2	-0.033～0	665-2247	1個
21.5	143	280	3	-0.033～0	-	1個
22	143	260	2	-0.033～0	665-2255	1個
22	143	280	3	-0.033～0	665-2760	1個
22.5	147	265	2	-0.033～0	665-2263	1個
22.5	147	285	3	-0.033～0	665-2778	1個
23	147	265	2	-0.033～0	665-2271	1個
23	147	285	3	-0.033～0	665-2786	1個
23.5	147	285	3	-0.033～0	-	1個
24	152	285	3	-0.033～0	665-2298	1個
24.5	152	285	3	-0.033～0	665-2301	1個
25	152	285	3	-0.033～0	665-2310	1個
25.5	156	285	3	-0.033～0	665-2328	1個
26	156	285	3	-0.033～0	665-2336	1個
26.5	156	290	3	-0.033～0	665-2344	1個
27	161	290	3	-0.033～0	665-2352	1個
27.5	161	295	3	-0.033～0	-	1個
28	161	295	3	-0.033～0	665-2379	1個
28.5	165	300	3	-0.033～0	-	1個
29	165	300	3	-0.033～0	665-2395	1個
29.5	165	305	3	-0.033～0	665-2409	1個
30	165	305	3	-0.033～0	665-2417	1個

通常単価(税別) (税込単価)	通常出荷日

9,076円 ( 9,984円 )	4日目
10,081円 ( 11,089円 )	4日目
9,450円 ( 10,395円 )	4日目
10,081円 ( 11,089円 )	4日目
10,081円 ( 11,089円 )	4日目
9,450円 ( 10,395円 )	4日目
10,384円 ( 11,422円 )	4日目
9,777円 ( 10,755円 )	4日目
10,536円 ( 11,590円 )	4日目
10,081円 ( 11,089円 )	4日目
10,384円 ( 11,422円 )	4日目
9,821円 ( 10,803円 )	4日目
9,852円 ( 10,837円 )	4日目
10,915円 ( 12,007円 )	4日目
10,302円 ( 11,332円 )	4日目
9,663円 ( 10,629円 )	4日目
10,740円 ( 11,814円 )	4日目
10,845円 ( 11,930円 )	5日目
11,256円 ( 12,382円 )	4日目
11,169円 ( 12,286円 )	4日目
12,112円 ( 13,323円 )	在庫品1日目当日出荷可能
11,939円 ( 13,133円 )	在庫品1日目当日出荷可能
12,703円 ( 13,973円 )	4日目
13,452円 ( 14,797円 )	3日目
14,535円 ( 15,989円 )	4日目
14,535円 ( 15,989円 )	4日目
15,564円 ( 17,120円 )	在庫品1日目当日出荷可能
14,954円 ( 16,449円 )	4日目
16,253円 ( 17,878円 )	3日目
16,253円 ( 17,878円 )	4日目
19,162円 ( 21,078円 )	4日目
19,162円 ( 21,078円 )	4日目
19,254円 ( 21,179円 )	4日目
19,254円 ( 21,179円 )	3日目
20,817円 ( 22,899円 )	4日目
20,817円 ( 22,899円 )	4日目
23,819円 ( 26,201円 )	4日目
23,819円 ( 26,201円 )	4日目
26,754円 ( 29,429円 )	4日目
26,754円 ( 29,429円 )	4日目
28,250円 ( 31,075円 )	4日目
28,250円 ( 31,075円 )	4日目
28,221円 ( 31,043円 )	4日目
29,413円 ( 32,354円 )	4日目
29,753円 ( 32,728円 )	4日目
29,753円 ( 32,728円 )	4日目
29,787円 ( 32,766円 )	4日目
32,754円 ( 36,029円 )	3日目
34,222円 ( 37,644円 )	4日目
35,786円 ( 39,365円 )	4日目
35,786円 ( 39,365円 )	4日目
38,752円 ( 42,627円 )	3日目
38,690円 ( 42,559円 )	4日目
40,254円 ( 44,279円 )	4日目
43,187円 ( 47,506円 )	4日目
43,189円 ( 47,508円 )	4日目
44,659円 ( 49,125円 )	4日目
44,694円 ( 49,163円 )	4日目
47,692円 ( 52,461円 )	4日目
50,658円 ( 55,724円 )	4日目

基本情報

基本情報

汎用Tinコートハイステーパードリル。
【特長】
・Tinコートによりノンコート品の2～3倍の長寿命のテーパシャンクドリル（ハイス）。
・独自の製造技術とコーティング技術により、大幅に加工能率が向上する。
【用途】
・鋼、ステンレス、鋳物など幅広い被削材の高能率加工に最適。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

GTD G-テーパドリルのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

穴あけ加工時に

満足度：5.02019/05/08

穴あけ加工を施す際に使用しています。以前に使用していたドリルが消耗したためその交換品として選定し購入しました。従来から利...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qノンコートハイスドリルと比較し高能率加工はできますか？

はい、1.5～2倍程度高能率加工ができます。

この商品を見た人は、こんな商品も見ています

	今見ている商品 GTD G-テーパドリル	G テーパシャンクスタンダードドリル GTD	マイクロガンドリル G520	G オイルホールドリル GOH	マイクロガンドリルロング G521	G テーパシャンクショートドリル GTS
メーカー	三菱マテリアル	不二越	グーリング	不二越	グーリング	不二越
通常価格	9,076円-	6,501円 -	42,183円 -	27,064円 -	49,096円 -	6,795円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	19日目	1日目〜	19日目	在庫品1日目〜
被削材	一般鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
工具材質	ハイス	ハイス	超硬	コバルトハイス	超硬	コバルトハイス
シャンクタイプ	テーパシャンク	テーパシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	テーパシャンク
コーティング・表面処理	鋼用	鋼用	ノンコート	鋼用	ノンコート	鋼用
単品/セット品	単品	単品	単品	単品	単品	単品
