三菱マテリアル

GWSL G-ステップフリーロングストレートドリル

Name: GWSL G-ステップフリーロングストレートドリル
Brand: 三菱マテリアル
SKU: 223000442153
Rating: 3.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

3.5

平均満足度3.5

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 5,108円～30,968円

税込単価: 5,619円～34,065円

深穴加工用Tinコートコバルトハイスストレートドリル。【特長】・ノンステップで...

詳細情報を確認する

被削材
一般鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
工具材質
コバルトハイス
シャンクタイプ
ストレートシャンク
コーティング・表面処理
鋼用
単品/セット品
単品
先端角 (°)
118
シンニング
X形
工具材質（詳細）
コバルトハイス
コーティング有無
有
シンニング詳細
有

未確定：候補が29型番あります。

商品情報
型番リスト
詳細情報

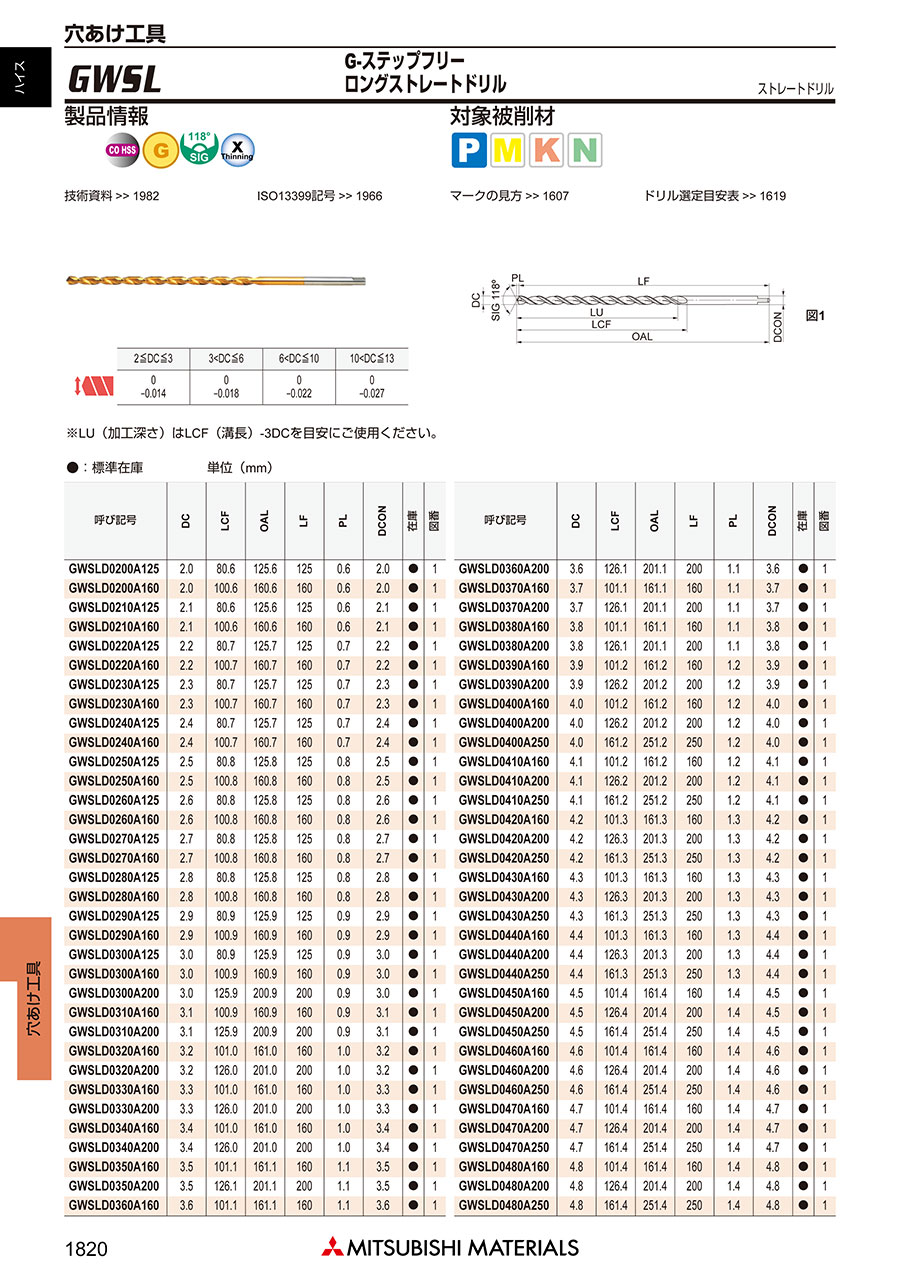

カタログ

商品情報

推奨切削条件

外形図

呼び記号	給油形態	DC	SIG	LCF	LF	OAL	DCON	フルート数：NOF
GWSLD0200A125	外部	2	118°	80.6	125	125.6	2	2
GWSLD0200A160	外部	2	118°	100.6	160	160.6	2	2
GWSLD0210A125	外部	2.1	118°	80.6	125	125.6	2.1	2
GWSLD0210A160	外部	2.1	118°	100.6	160	160.6	2.1	2
GWSLD0220A125	外部	2.2	118°	80.7	125	125.7	2.2	2
GWSLD0220A160	外部	2.2	118°	100.7	160	160.7	2.2	2
GWSLD0230A125	外部	2.3	118°	80.7	125	125.7	2.3	2
GWSLD0230A160	外部	2.3	118°	100.7	160	160.7	2.3	2
GWSLD0240A125	外部	2.4	118°	80.7	125	125.7	2.4	2
GWSLD0240A160	外部	2.4	118°	100.7	160	160.7	2.4	2
GWSLD0250A125	外部	2.5	118°	80.8	125	125.8	2.5	2
GWSLD0250A160	外部	2.5	118°	100.8	160	160.8	2.5	2
GWSLD0260A125	外部	2.6	118°	80.8	125	125.8	2.6	2
GWSLD0260A160	外部	2.6	118°	100.8	160	160.8	2.6	2
GWSLD0270A125	外部	2.7	118°	80.8	125	125.8	2.7	2
GWSLD0270A160	外部	2.7	118°	100.8	160	160.8	2.7	2
GWSLD0280A125	外部	2.8	118°	80.8	125	125.8	2.8	2
GWSLD0280A160	外部	2.8	118°	100.8	160	160.8	2.8	2
GWSLD0290A125	外部	2.9	118°	80.9	125	125.9	2.9	2
GWSLD0290A160	外部	2.9	118°	100.9	160	160.9	2.9	2
GWSLD0300A125	外部	3	118°	80.9	125	125.9	3	2
GWSLD0300A160	外部	3	118°	100.9	160	160.9	3	2
GWSLD0300A200	外部	3	118°	125.9	200	200.9	3	2
GWSLD0310A160	外部	3.1	118°	100.9	160	160.9	3.1	2
GWSLD0310A200	外部	3.1	118°	125.9	200	200.9	3.1	2
GWSLD0320A160	外部	3.2	118°	101	160	161	3.2	2
GWSLD0320A200	外部	3.2	118°	126	200	201	3.2	2
GWSLD0330A160	外部	3.3	118°	101	160	161	3.3	2
GWSLD0330A200	外部	3.3	118°	126	200	201	3.3	2
GWSLD0340A160	外部	3.4	118°	101	160	161	3.4	2
GWSLD0340A200	外部	3.4	118°	126	200	201	3.4	2
GWSLD0350A160	外部	3.5	118°	101.1	160	161.1	3.5	2
GWSLD0350A200	外部	3.5	118°	126.1	200	201.1	3.5	2
GWSLD0360A160	外部	3.6	118°	101.1	160	161.1	3.6	2
GWSLD0360A200	外部	3.6	118°	126.1	200	201.1	3.6	2
GWSLD0370A160	外部	3.7	118°	101.1	160	161.1	3.7	2
GWSLD0370A200	外部	3.7	118°	126.1	200	201.1	3.7	2
GWSLD0380A160	外部	3.8	118°	101.1	160	161.1	3.8	2
GWSLD0380A200	外部	3.8	118°	126.1	200	201.1	3.8	2
GWSLD0390A160	外部	3.9	118°	101.2	160	161.2	3.9	2
GWSLD0390A200	外部	3.9	118°	126.2	200	201.2	3.9	2
GWSLD0400A160	外部	4	118°	101.2	160	161.2	4	2
GWSLD0400A200	外部	4	118°	126.2	200	201.2	4	2
GWSLD0400A250	外部	4	118°	161.2	250	251.2	4	2
GWSLD0410A160	外部	4.1	118°	101.2	160	161.2	4.1	2
GWSLD0410A200	外部	4.1	118°	126.2	200	201.2	4.1	2
GWSLD0410A250	外部	4.1	118°	161.2	250	251.2	4.1	2
GWSLD0420A160	外部	4.2	118°	101.3	160	161.3	4.2	2
GWSLD0420A200	外部	4.2	118°	126.3	200	201.3	4.2	2
GWSLD0420A250	外部	4.2	118°	161.3	250	251.3	4.2	2
GWSLD0430A160	外部	4.3	118°	101.3	160	161.3	4.3	2
GWSLD0430A200	外部	4.3	118°	126.3	200	201.3	4.3	2
GWSLD0430A250	外部	4.3	118°	161.3	250	251.3	4.3	2
GWSLD0440A160	外部	4.4	118°	101.3	160	161.3	4.4	2
GWSLD0440A200	外部	4.4	118°	126.3	200	201.3	4.4	2
GWSLD0440A250	外部	4.4	118°	161.3	250	251.3	4.4	2
GWSLD0450A160	外部	4.5	118°	101.4	160	161.4	4.5	2
GWSLD0450A200	外部	4.5	118°	126.4	200	201.4	4.5	2
GWSLD0450A250	外部	4.5	118°	161.4	250	251.4	4.5	2
GWSLD0460A160	外部	4.6	118°	101.4	160	161.4	4.6	2
GWSLD0460A200	外部	4.6	118°	126.4	200	201.4	4.6	2
GWSLD0460A250	外部	4.6	118°	161.4	250	251.4	4.6	2
GWSLD0470A160	外部	4.7	118°	101.4	160	161.4	4.7	2
GWSLD0470A200	外部	4.7	118°	126.4	200	201.4	4.7	2
GWSLD0470A250	外部	4.7	118°	161.4	250	251.4	4.7	2
GWSLD0480A160	外部	4.8	118°	101.4	160	161.4	4.8	2
GWSLD0480A200	外部	4.8	118°	126.4	200	201.4	4.8	2
GWSLD0480A250	外部	4.8	118°	161.4	250	251.4	4.8	2
GWSLD0490A160	外部	4.9	118°	101.5	160	161.5	4.9	2
GWSLD0490A200	外部	4.9	118°	126.5	200	201.5	4.9	2
GWSLD0490A250	外部	4.9	118°	161.5	250	251.5	4.9	2
GWSLD0500A160	外部	5	118°	101.5	160	161.5	5	2
GWSLD0500A200	外部	5	118°	126.5	200	201.5	5	2
GWSLD0500A250	外部	5	118°	161.5	250	251.5	5	2
GWSLD0510A160	外部	5.1	118°	101.5	160	161.5	5.1	2
GWSLD0510A200	外部	5.1	118°	126.5	200	201.5	5.1	2
GWSLD0510A250	外部	5.1	118°	161.5	250	251.5	5.1	2
GWSLD0520A160	外部	5.2	118°	101.6	160	161.6	5.2	2
GWSLD0520A200	外部	5.2	118°	126.6	200	201.6	5.2	2
GWSLD0520A250	外部	5.2	118°	161.6	250	251.6	5.2	2
GWSLD0530A160	外部	5.3	118°	101.6	160	161.6	5.3	2
GWSLD0530A200	外部	5.3	118°	126.6	200	201.6	5.3	2
GWSLD0530A250	外部	5.3	118°	161.6	250	251.6	5.3	2
GWSLD0540A160	外部	5.4	118°	101.6	160	161.6	5.4	2
GWSLD0540A200	外部	5.4	118°	126.6	200	201.6	5.4	2
GWSLD0540A250	外部	5.4	118°	161.6	250	251.6	5.4	2
GWSLD0550A160	外部	5.5	118°	101.7	160	161.7	5.5	2
GWSLD0550A200	外部	5.5	118°	126.7	200	201.7	5.5	2
GWSLD0550A250	外部	5.5	118°	161.7	250	251.7	5.5	2
GWSLD0560A160	外部	5.6	118°	101.7	160	161.7	5.6	2
GWSLD0560A200	外部	5.6	118°	126.7	200	201.7	5.6	2
GWSLD0560A250	外部	5.6	118°	161.7	250	251.7	5.6	2
GWSLD0570A160	外部	5.7	118°	101.7	160	161.7	5.7	2
GWSLD0570A200	外部	5.7	118°	126.7	200	201.7	5.7	2
GWSLD0570A250	外部	5.7	118°	161.7	250	251.7	5.7	2
GWSLD0580A160	外部	5.8	118°	101.7	160	161.7	5.8	2
GWSLD0580A200	外部	5.8	118°	126.7	200	201.7	5.8	2
GWSLD0580A250	外部	5.8	118°	161.7	250	251.7	5.8	2
GWSLD0590A160	外部	5.9	118°	101.8	160	161.8	5.9	2
GWSLD0590A200	外部	5.9	118°	126.8	200	201.8	5.9	2
GWSLD0590A250	外部	5.9	118°	161.8	250	251.8	5.9	2
GWSLD0600A160	外部	6	118°	101.8	160	161.8	6	2
GWSLD0600A200	外部	6	118°	126.8	200	201.8	6	2
GWSLD0600A250	外部	6	118°	161.8	250	251.8	6	2
GWSLD0600A315	外部	6	118°	201.8	315	316.8	6	2
GWSLD0650A160	外部	6.5	118°	102	160	162	6.5	2
GWSLD0650A200	外部	6.5	118°	127	200	202	6.5	2
GWSLD0650A250	外部	6.5	118°	162	250	252	6.5	2
GWSLD0650A315	外部	6.5	118°	202	315	317	6.5	2
GWSLD0680A160	外部	6.8	118°	102	160	162	6.8	2
GWSLD0680A200	外部	6.8	118°	127	200	202	6.8	2
GWSLD0680A250	外部	6.8	118°	162	250	252	6.8	2
GWSLD0680A315	外部	6.8	118°	202	315	317	6.8	2
GWSLD0700A160	外部	7	118°	102.1	160	162.1	7	2
GWSLD0700A200	外部	7	118°	127.1	200	202.1	7	2
GWSLD0700A250	外部	7	118°	162.1	250	252.1	7	2
GWSLD0700A315	外部	7	118°	202.1	315	317.1	7	2
GWSLD0750A200	外部	7.5	118°	127.3	200	202.3	7.5	2
GWSLD0750A250	外部	7.5	118°	162.3	250	252.3	7.5	2
GWSLD0750A315	外部	7.5	118°	202.3	315	317.3	7.5	2
GWSLD0800A200	外部	8	118°	127.4	200	202.4	8	2
GWSLD0800A250	外部	8	118°	162.4	250	252.4	8	2
GWSLD0800A315	外部	8	118°	202.4	315	317.4	8	2
GWSLD0850A200	外部	8.5	118°	142.6	200	202.6	8.5	2
GWSLD0850A250	外部	8.5	118°	162.6	250	252.6	8.5	2
GWSLD0850A315	外部	8.5	118°	202.6	315	317.6	8.5	2
GWSLD0900A200	外部	9	118°	142.7	200	202.7	9	2
GWSLD0900A250	外部	9	118°	162.7	250	252.7	9	2
GWSLD0900A315	外部	9	118°	202.7	315	317.7	9	2
GWSLD0950A200	外部	9.5	118°	142.9	200	202.9	9.5	2
GWSLD0950A250	外部	9.5	118°	162.9	250	252.9	9.5	2
GWSLD0950A315	外部	9.5	118°	202.9	315	317.9	9.5	2
GWSLD1000A200	外部	10	118°	143	200	203	10	2
GWSLD1000A250	外部	10	118°	163	250	253	10	2
GWSLD1000A315	外部	10	118°	203	315	318	10	2
GWSLD1050A250	外部	10.5	118°	163.2	250	253.2	10.5	2
GWSLD1050A315	外部	10.5	118°	203.2	315	318.2	10.5	2
GWSLD1100A250	外部	11	118°	163.3	250	253.3	11	2
GWSLD1100A315	外部	11	118°	203.3	315	318.3	11	2
GWSLD1150A250	外部	11.5	118°	163.5	250	253.5	11.5	2
GWSLD1150A315	外部	11.5	118°	203.5	315	318.5	11.5	2
GWSLD1200A250	外部	12	118°	163.6	250	253.6	12	2
GWSLD1200A315	外部	12	118°	203.6	315	318.6	12	2
GWSLD1250A250	外部	12.5	118°	163.8	250	253.8	12.5	2
GWSLD1250A315	外部	12.5	118°	203.8	315	318.8	12.5	2
GWSLD1300A250	外部	13	118°	163.9	250	253.9	13	2
GWSLD1300A315	外部	13	118°	203.9	315	318.9	13	2

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

トラスココード

最小発注数量

3.7	100	160	3.7	-0.018～0	665-3308	1個
3.7	125	200	3.7	-0.018～0	-	1個
4.4	125	200	4.4	-0.018～0	-	1個
4.4	160	250	4.4	-0.018～0	-	1個
4.6	125	200	4.6	-0.018～0	-	1個
4.6	160	250	4.6	-0.018～0	-	1個
4.7	125	200	4.7	-0.018～0	-	1個
4.7	160	250	4.7	-0.018～0	-	1個
4.9	125	200	4.9	-0.018～0	-	1個
4.9	160	250	4.9	-0.018～0	-	1個
5.4	125	200	5.4	-0.018～0	-	1個
5.4	160	250	5.4	-0.018～0	-	1個
5.6	100	160	5.6	-0.018～0	665-3847	1個
5.6	125	200	5.6	-0.018～0	-	1個
5.6	160	250	5.6	-0.018～0	-	1個
5.7	125	200	5.7	-0.018～0	-	1個
5.7	160	250	5.7	-0.018～0	-	1個
5.9	125	200	5.9	-0.018～0	665-3944	1個
6.5	125	200	6.5	-0.022～0	665-4011	1個
6.5	200	315	6.5	-0.022～0	665-4037	1個
7	200	315	7	-0.022～0	665-4118	1個
7.5	160	250	7.5	-0.022～0	-	1個
7.5	200	315	7.5	-0.022～0	-	1個
9.5	200	315	9.5	-0.022～0	-	1個
10.5	200	315	10.5	-0.027～0	-	1個
11.5	160	250	11.5	-0.027～0	665-4347	1個
12	200	315	12	-0.027～0	-	1個
12.5	200	315	12.5	-0.027～0	-	1個
13	200	315	13	-0.027～0	665-4410	1個

通常単価(税別) (税込単価)	通常出荷日

5,108円 ( 5,619円 )	在庫品1日目当日出荷可能
5,693円 ( 6,262円 )	在庫品1日目当日出荷可能
6,150円 ( 6,765円 )	在庫品1日目当日出荷可能
7,418円 ( 8,160円 )	在庫品1日目当日出荷可能
6,585円 ( 7,244円 )	在庫品1日目当日出荷可能
8,100円 ( 8,910円 )	在庫品1日目当日出荷可能
6,585円 ( 7,244円 )	在庫品1日目当日出荷可能
8,100円 ( 8,910円 )	在庫品1日目当日出荷可能
6,585円 ( 7,244円 )	在庫品1日目当日出荷可能
8,100円 ( 8,910円 )	在庫品1日目当日出荷可能
7,343円 ( 8,077円 )	在庫品1日目当日出荷可能
8,851円 ( 9,736円 )	在庫品1日目当日出荷可能
6,623円 ( 7,285円 )	在庫品1日目当日出荷可能
8,100円 ( 8,910円 )	在庫品1日目当日出荷可能
9,330円 ( 10,263円 )	在庫品1日目当日出荷可能
8,100円 ( 8,910円 )	在庫品1日目当日出荷可能
9,330円 ( 10,263円 )	在庫品1日目当日出荷可能
8,100円 ( 8,910円 )	在庫品1日目当日出荷可能
8,851円 ( 9,736円 )	4日目
19,688円 ( 21,657円 )	在庫品1日目当日出荷可能
20,026円 ( 22,029円 )	在庫品1日目当日出荷可能
10,880円 ( 11,968円 )	在庫品1日目当日出荷可能
20,073円 ( 22,080円 )	在庫品1日目当日出荷可能
21,635円 ( 23,799円 )	在庫品1日目当日出荷可能
22,665円 ( 24,932円 )	在庫品1日目当日出荷可能
23,071円 ( 25,378円 )	4日目
26,252円 ( 28,877円 )	在庫品1日目当日出荷可能
29,092円 ( 32,001円 )	在庫品1日目当日出荷可能
30,968円 ( 34,065円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

深穴加工用Tinコートコバルトハイスストレートドリル。
【特長】
・ノンステップで深穴加工に対応可能。
・Tinコートによりノンコート品の2～3倍の長寿命。
・G-WSSよりも深い穴の加工に有効。
【用途】
・ドリル径の3倍以上の深穴加工の高能率加工に最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

GWSL G-ステップフリーロングストレートドリルのレビュー

3.5平均満足度：3.52件のレビュー

星5
0%
星4
50%
星3
50%
星2
0%
星1
0%

穴明け

満足度：4.02021/11/22

ロングドリルはこのシリーズで揃えています。自分に合っているかもしれませんが、曲がりもなくまっすぐに穴もあきます。

0人が参考にしています。

鉄に穴開けをする際に使用

満足度：3.02019/03/12

材質はNAC80でピンゲートの下穴に使用しました。性能はあまりよくないと思います。加工の仕方からなのか穴が曲がってしまい...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q深穴と浅穴加工で切削条件は同じですか？

穴深さに応じて切削条件を変更して下さい。

この商品を見た人は、こんな商品も見ています

	今見ている商品 GWSL G-ステップフリーロングストレートドリル	マイクロガンドリル G520	GTD G-テーパドリル	G テーパシャンクスタンダードドリル GTD	G オイルホールドリル GOH	マイクロガンドリルロング G521
メーカー	三菱マテリアル	グーリング	三菱マテリアル	不二越	不二越	グーリング
通常価格	5,108円-	42,183円 -	9,076円 -	6,501円 -	27,064円 -	49,096円 -
通常出荷日	在庫品1日目〜	19日目	在庫品1日目〜	在庫品1日目〜	1日目〜	19日目
被削材	一般鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン
工具材質	コバルトハイス	超硬	ハイス	ハイス	コバルトハイス	超硬
シャンクタイプ	ストレートシャンク	エンドミルシャンク	テーパシャンク	テーパシャンク	エンドミルシャンク	エンドミルシャンク
コーティング・表面処理	鋼用	ノンコート	鋼用	鋼用	鋼用	ノンコート
単品/セット品	単品	単品	単品	単品	単品	単品
