三菱マテリアル

DN インサート対応 外径・倣い加工用 ダブルクランプバイト

DN インサート対応 外径・倣い加工用 ダブルクランプバイト
通常単価(税別)
7,692円～11,323円
税込単価
8,461円～12,455円
通常出荷日：1日目～5日目

シンプルなクランプ機構で、抜群な安定加工を実現。【特長】・ワンアクション形ダブルクランプ機構採用。・最...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が14型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

DDJN インサート対応バイト 外径・倣い加工用 ダブルクランプバイトの特長

ワンアクション形ダブルクランプ採用

ダブルクランプシリーズの構成図

ダブルクランプシリーズの構成図

  • クランプ機構の採用で高いクランプ剛性を実現。
  • インサート着脱が容易かつ確実なクランプを実現。
  • 優れたインデックス精度により高い刃先精度を実現。

最適化されたクランプ駒

クランプ駒

クランプ駒

クランプ駒は、CAE解析により剛性を保ちつつ、切りくずの流れを考慮した形状を実現し、切りくず詰まりを解消した。また、右・左勝手ホルダに共用可能な勝手無しタイプとなっている。

防振性と切りくず排出性向上

ホルダヘッド部

ホルダヘッド部

ホルダヘッド部には耐防振性に優れたディンプル形状と、クーラント穴を設けて切りくず排出性を向上。また、簡単に突き出し調整が可能な目盛り付き。

特殊表面処理の採用

特殊表面処理されたホルダおよびクランプ駒

特殊表面処理されたホルダおよびクランプ駒

ホルダおよびクランプ駒は特殊表面処理採用により、耐腐食性と切りくずさっ過による耐摩耗性を向上。

両端トルクス穴付きクランプねじ

左：両端トルクス穴付きクランプねじ、右：取り付け例

左：両端トルクス穴付きクランプねじ、右：取り付け例

クランプねじの両端に同サイズのトルクス穴を設けたことにより、逆バイト使用時でもインサートを容易に着脱でき、安定したクランプが可能。

切削性能

クランプ剛性

断続加工において耐欠損性向上

断続加工において耐欠損性向上

クランプ剛性比較の切削イメージ図（φ300（直径300mm））

クランプ剛性比較の切削イメージ図（φ300（直径300mm））

切削条件

  • 被削材：S45C
  • インサート：CNMG120408
  • 切削速度：70m/min
  • 切込み：3mm
  • 送り：0.35mm/rev
  • 乾式切削

※代表型番となっております。

刃先位置精度

安定した加工精度

安定した加工精度

刃先位置精度比較の切削イメージ図（100mm／φ60（直径60mm））

刃先位置精度比較の切削イメージ図（100mm／φ60（直径60mm））

切削条件

  • 被削材：SCM440
  • インサート：CNMG120408
  • 切削速度：150m/min
  • 切込み：3mm
  • 送り：0.6mm/rev
  • 湿式切削

※代表型番となっております。

ご使用上の注意

  • ※ インサートの取り付け・取り外しの際は、下図アンクランプ状態のように、クランプ駒突起部とインサートにすきまがあることを確認してください。目安としては、クランプ状態に対しクランプねじを2～3回転まわす程度です。
  • ※ インサートクランプの際、締めすぎはクランプ駒やクランプねじのトルクス穴を傷めるおそれがありますので必ず付属しているレンチを使用してください。（適正締め付けトルクはレンチサイズTKY20Fの場合5N・m、TKY15Fの場合3.5N・mです。）
アンクランプ状態

アンクランプ状態

クランプ状態

クランプ状態

  • ※ クランプ駒に切りくず干渉がある場合は、インサートブレーカの選択が不十分です。これは、被削材の仕上げ面精度に悪影響を及ぼしますので、インサートブレーカの見直しをお奨めします。

使用例



（単位：mm）



インサート対応バイト 外径・倣い加工用 ダブルクランプバイトの使用例1

インサート対応バイト 外径・倣い加工用 ダブルクランプバイトの使用例1



（単位：mm）



インサート対応バイト 外径・倣い加工用 ダブルクランプバイト2

インサート対応バイト 外径・倣い加工用 ダブルクランプバイト2

※使用例は代表型番です。本製品はDDJNとなっております。

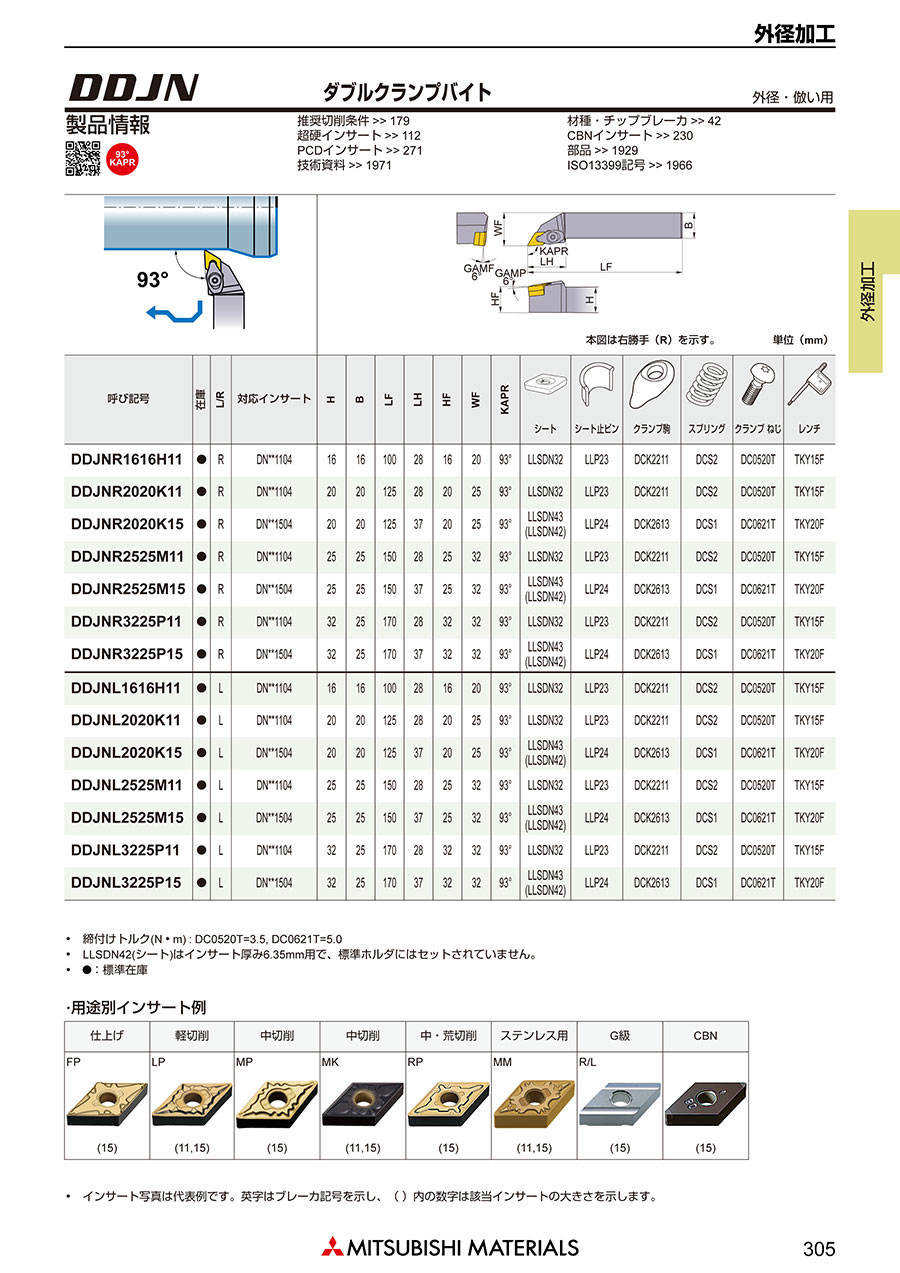

この製品の寸法図

ダブルクランプバイトDDJN（93°）イメージ図

ダブルクランプバイトDDJN（93°）イメージ図

インサートを確実にクランプ

DDJNの寸法図

DDJNの寸法図

※本図は右勝手（R）を示す。

呼び記号RL対応インサート寸法（mm）シート※2シート止ピンクランプ駒スプリングクランプねじ※1レンチ
HBLFLHHFWF
DDJNR／
L1616H11		●●DNMG1104○○1616100281620LLSDN32LLP23DCK2211DCS2DC0520TTKY15F
DDJNR／
L2020K11		●●1104○○2020125282025LLSDN32LLP23DCK2211DCS2DC0520TTKY15F
DDJNR／
L2525M11		●●1104○○2525150282532LLSDN32LLP23DCK2211DCS2DC0520TTKY15F
DDJNR／
L3225P11		●●1104○○3225170283232LLSDN32LLP23DCK2211DCS2DC0520TTKY15F
DDJNR／
L2020K15		●●DNMA
DNMG
DNMM
DNMX
DNGA
DNGG		1504○○2020125372025LLSDN43
（LLSDN42）		LLP24DCK2613DCS1DC0621TTKY20F
DDJNR／
L2525M15		●●1504○○2525150372532LLSDN43
（LLSDN42）		LLP24DCK2613DCS1DC0621TTKY20F
DDJNR／
L3225P15		●●1504○○3225170373232LLSDN43
（LLSDN42）		LLP24DCK2613DCS1DC0621TTKY20F
  • ※1締付けトルク：DC0520T=3.5N・m、DC0621T=5N・m
  • ※2シートの（）内記号はインサート厚み3.18mm用で、標準ホルダにはセットされていません。

※上記以外の型番につきましては、カタログを参照下さい。

型番リスト

表示件数
  • 1
    • 型番
    DDJNL1616H11
    DDJNL2020K11
    DDJNL2020K15
    DDJNL2525M11
    DDJNL2525M15
    DDJNL3225P11
    DDJNL3225P15
    DDJNR1616H11
    DDJNR2020K11
    DDJNR2020K15
    DDJNR2525M11
    DDJNR2525M15
    DDJNR3225P11
    DDJNR3225P15

    適合チップ切れ刃長

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    適合チップ

    クランプ駒

    クランプねじ

    レンチ

    推奨締付けトルク

    (N・ｍ)

    シャンク断面H/B

    シート

    		最小発注数量
    11
    左
    16
    16
    100
    662-1040
    DNMG1104○○、DNGA1104○○
    DCK2211
    DC0520T
    TKY15F
    3.5
    16
    LLSDN32
    1個
    11
    左
    20
    20
    125
    -
    DNMG1104○○、DNGA1104○○
    DCK2211
    DC0520T
    TKY15F
    3.5
    20
    LLSDN32
    1個
    15
    左
    20
    20
    125
    118-2480
    DNMA1504○○、DNMG1504○○、DNMM1504○○、DNMX1504○○、DNGA1504○○、DNGG1504○○、DNGM1504○○
    DCK2613
    DC0621T
    TKY20F
    5
    20
    LLSDN43（LLSDN42）
    1個
    11
    左
    25
    25
    150
    -
    DNMG1104○○、DNGA1104○○
    DCK2211
    DC0520T
    TKY15F
    3.5
    25
    LLSDN32
    1個
    15
    左
    25
    25
    150
    118-2528
    DNMA1504○○、DNMG1504○○、DNMM1504○○、DNMX1504○○、DNGA1504○○、DNGG1504○○、DNGM1504○○
    DCK2613
    DC0621T
    TKY20F
    5
    25
    LLSDN43（LLSDN42）
    1個
    11
    左
    32
    25
    170
    -
    DNMG1104○○、DNGA1104○○
    DCK2211
    DC0520T
    TKY15F
    3.5
    25
    LLSDN32
    1個
    15
    左
    32
    25
    170
    662-1082
    DNMA1504○○、DNMG1504○○、DNMM1504○○、DNMX1504○○、DNGA1504○○、DNGG1504○○、DNGM1504○○
    DCK2613
    DC0621T
    TKY20F
    5
    25
    LLSDN43（LLSDN42）
    1個
    11
    右
    16
    16
    100
    662-1091
    DNMG1104○○、DNGA1104○○
    DCK2211
    DC0520T
    TKY15F
    3.5
    16
    LLSDN32
    1個
    11
    右
    20
    20
    125
    662-1104
    DNMG1104○○、DNGA1104○○
    DCK2211
    DC0520T
    TKY15F
    3.5
    20
    LLSDN32
    1個
    15
    右
    20
    20
    125
    118-2471
    DNMA1504○○、DNMG1504○○、DNMM1504○○、DNMX1504○○、DNGA1504○○、DNGG1504○○、DNGM1504○○
    DCK2613
    DC0621T
    TKY20F
    5
    20
    LLSDN43（LLSDN42）
    1個
    11
    右
    25
    25
    150
    662-1112
    DNMG1104○○、DNGA1104○○
    DCK2211
    DC0520T
    TKY15F
    3.5
    25
    LLSDN32
    1個
    15
    右
    25
    25
    150
    119-9790
    DNMA1504○○、DNMG1504○○、DNMM1504○○、DNMX1504○○、DNGA1504○○、DNGG1504○○、DNGM1504○○
    DCK2613
    DC0621T
    TKY20F
    5
    25
    LLSDN43（LLSDN42）
    1個
    11
    右
    32
    25
    170
    -
    DNMG1104○○、DNGA1104○○
    DCK2211
    DC0520T
    TKY15F
    3.5
    25
    LLSDN32
    1個
    15
    右
    32
    25
    170
    662-1139
    DNMA1504○○、DNMG1504○○、DNMM1504○○、DNMX1504○○、DNGA1504○○、DNGG1504○○、DNGM1504○○
    DCK2613
    DC0621T
    TKY20F
    5
    25
    LLSDN43（LLSDN42）
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    7,692円
    ( 8,461円 )
    4日目
    8,174円
    ( 8,991円 )
    3日目
    8,174円
    ( 8,991円 )
    4日目
    9,313円
    ( 10,244円 )
    3日目
    9,058円
    ( 9,964円 )
    3日目
    11,323円
    ( 12,455円 )
    4日目
    11,323円
    ( 12,455円 )
    4日目
    7,692円
    ( 8,461円 )
    4日目
    8,255円
    ( 9,081円 )
    5日目
    8,255円
    ( 9,081円 )
    4日目
    9,058円
    ( 9,964円 )
    4日目
    9,035円
    ( 9,939円 )
    1日目
    11,323円
    ( 12,455円 )
    4日目
    11,323円
    ( 12,455円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    シンプルなクランプ機構で、抜群な安定加工を実現。
    【特長】
    ・ワンアクション形ダブルクランプ機構採用。
    ・最適化された新型のクランプ駒。
    ・防振性と切りくず排出性向上。
    ・特殊表面処理の採用。
    ・両端トルクス穴付きクランプネジ。
    ・新ダブルクランプ式。
    ・インサートを確実にクランプ。
    ・優れた刃先位置精度。
    ・経済的なネガティブインサート。
    ・小形インサートもシリーズ化。
    【用途】
    ・旋削用加工用ホルダ。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
