MS4LT 4枚刃エムスターリブ用テーパ刃エンドミル
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 6,950円～7,580円
- 税込単価
- 7,645円～8,338円
4枚刃リブ用テーパ刃エンドミルです。【特長】・汎用性に優れた超硬エンドミルです...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
MS4LT 4枚刃エムスターリブ用テーパ刃エンドミルの詳細
MS4LT 4枚刃エムスターリブ用テーパ刃エンドミル イメージ

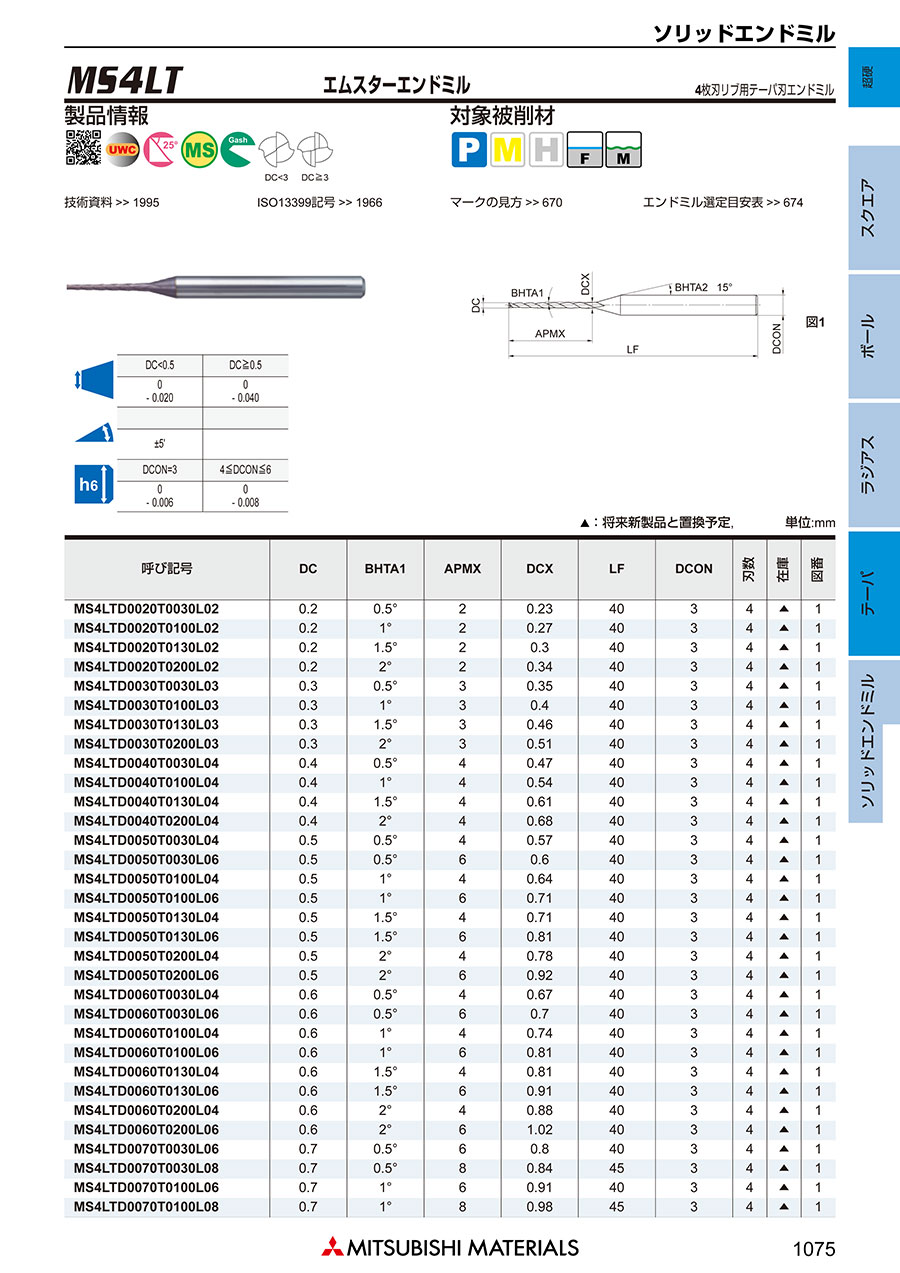

MS4LT 4枚刃エムスターリブ用テーパ刃エンドミルの寸法の例
寸法図
（単位：mm）
| 呼び記号 | DC | B7 | APMX | DC_2 | LF | DCON | 刃数 | 図 |
|---|---|---|---|---|---|---|---|---|
| MS4LTD0020T0030L02 | 0.2 | 30' | 2 | 0.23 | 40 | 3 | 4 | 1 |
| MS4LTD0020T0100L02 | 0.2 | 1° | 2 | 0.27 | 40 | 3 | 4 | 1 |
| MS4LTD0020T0130L02 | 0.2 | 1°30' | 2 | 0.3 | 40 | 3 | 4 | 1 |
| MS4LTD0020T0200L02 | 0.2 | 2° | 2 | 0.34 | 40 | 3 | 4 | 1 |
| MS4LTD0030T0030L03 | 0.3 | 30' | 3 | 0.35 | 40 | 3 | 4 | 1 |
| MS4LTD0030T0100L03 | 0.3 | 1° | 3 | 0.4 | 40 | 3 | 4 | 1 |
| MS4LTD0030T0130L03 | 0.3 | 1°30' | 3 | 0.46 | 40 | 3 | 4 | 1 |
| MS4LTD0030T0200L03 | 0.3 | 2° | 3 | 0.51 | 40 | 3 | 4 | 1 |
| MS4LTD0040T0030L04 | 0.4 | 30' | 4 | 0.47 | 40 | 3 | 4 | 1 |
| MS4LTD0040T0100L04 | 0.4 | 1° | 4 | 0.54 | 40 | 3 | 4 | 1 |
| MS4LTD0040T0130L04 | 0.4 | 1°30' | 4 | 0.61 | 40 | 3 | 4 | 1 |
| MS4LTD0040T0200L04 | 0.4 | 2° | 4 | 0.68 | 40 | 3 | 4 | 1 |
| MS4LTD0050T0030L04 | 0.5 | 30' | 4 | 0.57 | 40 | 3 | 4 | 1 |
| MS4LTD0050T0030L06 | 0.5 | 30' | 6 | 0.6 | 40 | 3 | 4 | 1 |
| MS4LTD0050T0100L04 | 0.5 | 1° | 4 | 0.64 | 40 | 3 | 4 | 1 |
| MS4LTD0050T0100L06 | 0.5 | 1° | 6 | 0.71 | 40 | 3 | 4 | 1 |
| MS4LTD0050T0130L04 | 0.5 | 1°30' | 4 | 0.71 | 40 | 3 | 4 | 1 |
| MS4LTD0050T0130L06 | 0.5 | 1°30' | 6 | 0.81 | 40 | 3 | 4 | 1 |
| MS4LTD0050T0200L04 | 0.5 | 2° | 4 | 0.78 | 40 | 3 | 4 | 1 |
| MS4LTD0050T0200L06 | 0.5 | 2° | 6 | 0.92 | 40 | 3 | 4 | 1 |
| MS4LTD0060T0030L04 | 0.6 | 30' | 4 | 0.67 | 40 | 3 | 4 | 1 |
| MS4LTD0060T0030L06 | 0.6 | 30' | 6 | 0.7 | 40 | 3 | 4 | 1 |
| MS4LTD0060T0100L04 | 0.6 | 1° | 4 | 0.74 | 40 | 3 | 4 | 1 |
| MS4LTD0060T0100L06 | 0.6 | 1° | 6 | 0.81 | 40 | 3 | 4 | 1 |
| MS4LTD0060T0130L04 | 0.6 | 1°30' | 4 | 0.81 | 40 | 3 | 4 | 1 |
| MS4LTD0060T0130L06 | 0.6 | 1°30' | 6 | 0.91 | 40 | 3 | 4 | 1 |
| MS4LTD0060T0200L04 | 0.6 | 2° | 4 | 0.88 | 40 | 3 | 4 | 1 |
| MS4LTD0060T0200L06 | 0.6 | 2° | 6 | 1.02 | 40 | 3 | 4 | 1 |
| MS4LTD0070T0030L06 | 0.7 | 30' | 6 | 0.8 | 40 | 3 | 4 | 1 |
| MS4LTD0070T0030L08 | 0.7 | 30' | 8 | 0.84 | 45 | 3 | 4 | 1 |
| MS4LTD0070T0100L06 | 0.7 | 1° | 6 | 0.91 | 40 | 3 | 4 | 1 |
| MS4LTD0070T0100L08 | 0.7 | 1° | 8 | 0.98 | 45 | 3 | 4 | 1 |
| MS4LTD0070T0130L06 | 0.7 | 1°30' | 6 | 1.01 | 40 | 3 | 4 | 1 |
| MS4LTD0070T0130L08 | 0.7 | 1°30' | 8 | 1.12 | 45 | 3 | 4 | 1 |
| MS4LTD0070T0200L06 | 0.7 | 2° | 6 | 1.12 | 40 | 3 | 4 | 1 |
| MS4LTD0070T0200L08 | 0.7 | 2° | 8 | 1.26 | 45 | 3 | 4 | 1 |
| MS4LTD0080T0015L04 | 0.8 | 15' | 4 | 0.83 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0015L06 | 0.8 | 15' | 6 | 0.85 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0015L08 | 0.8 | 15' | 8 | 0.87 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0015L10 | 0.8 | 15' | 10 | 0.89 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0030L04 | 0.8 | 30' | 4 | 0.87 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0030L06 | 0.8 | 30' | 6 | 0.9 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0030L08 | 0.8 | 30' | 8 | 0.94 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0030L10 | 0.8 | 30' | 10 | 0.97 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0030L12 | 0.8 | 30' | 12 | 1.01 | 50 | 4 | 4 | 1 |
| MS4LTD0080T0100L04 | 0.8 | 1° | 4 | 0.94 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0100L06 | 0.8 | 1° | 6 | 1.01 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0100L08 | 0.8 | 1° | 8 | 1.08 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0100L10 | 0.8 | 1° | 10 | 1.15 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0100L12 | 0.8 | 1° | 12 | 1.22 | 50 | 4 | 4 | 1 |
| MS4LTD0080T0130L04 | 0.8 | 1°30' | 4 | 1.01 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0130L06 | 0.8 | 1°30' | 6 | 1.11 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0130L08 | 0.8 | 1°30' | 8 | 1.22 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0130L10 | 0.8 | 1°30' | 10 | 1.32 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0130L12 | 0.8 | 1°30' | 12 | 1.43 | 50 | 4 | 4 | 1 |
| MS4LTD0080T0200L04 | 0.8 | 2° | 4 | 1.08 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0200L06 | 0.8 | 2° | 6 | 1.22 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0200L08 | 0.8 | 2° | 8 | 1.36 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0200L10 | 0.8 | 2° | 10 | 1.5 | 45 | 4 | 4 | 1 |
| MS4LTD0080T0200L12 | 0.8 | 2° | 12 | 1.64 | 50 | 4 | 4 | 1 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,580円 ( 8,338円 ) | 在庫品1日目当日出荷可能 |
6,950円 ( 7,645円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
4枚刃リブ用テーパ刃エンドミルです。
【特長】
・汎用性に優れた超硬エンドミルです。
・先端径0.2～3mmです。
・ねじれ角25°、ギャッシュランドです。
【用途】
・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工に適用します。
ご注意
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
