MS3ES 3枚刃エムスター自動施盤用エンドミル
- 加工用途（加工形状）
- 平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
- 工具材質
- 超硬
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 鋼用
- 刃数 (枚)
- 3
- コーナー形状
- ピンカド
- コーティング詳細
- （Al、Ti）N
- 刃径公差
- -0.02～0mm
ご注意
- 再コーティングは、メーカーオリジナルコートとは異なります。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が24型番あります。
商品情報
製品特長・仕様
製品の基本仕様・特長
外形図
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
D：エンドミル外径
切削条件時の注意
- オーステナイト系ステンレス鋼の切削には、水溶性切削油剤の使用が効果的です。
- 切込みが小さい場合、回転速度と送り速度を上げることができます。
- 機械や加工物取付けの剛性がない場合や、びびり・異常音が発生する場合は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。
- 縦送りでご使用される場合は、送り速度を上表の1/3以下としてください。
適用被削材
| 炭素鋼・合金鋼・鋳鉄 （＜30HRC） | 工具鋼・プリハードン鋼・高硬度鋼 （≦45HRC） | 高硬度鋼 （≦55HRC） | 高硬度鋼 （＞55HRC） | オーステナイト系 ステンレス鋼 | チタン合金 耐熱合金 | 銅合金 | アルミニウム合金 |
|---|---|---|---|---|---|---|---|
| ◎ | ◎ | ○ | - | ○ | ○ | - | - |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,359円 ( 3,695円 ) | 4日目 |
3,359円 ( 3,695円 ) | 4日目 |
3,594円 ( 3,953円 ) | 4日目 |
3,594円 ( 3,953円 ) | 4日目 |
3,594円 ( 3,953円 ) | 4日目 |
3,594円 ( 3,953円 ) | 4日目 |
3,627円 ( 3,990円 ) | 4日目 |
3,627円 ( 3,990円 ) | 4日目 |
3,627円 ( 3,990円 ) | 4日目 |
4,103円 ( 4,513円 ) | 4日目 |
3,776円 ( 4,154円 ) | 3日目 |
3,776円 ( 4,154円 ) | 4日目 |
5,829円 ( 6,412円 ) | 4日目 |
5,829円 ( 6,412円 ) | 4日目 |
7,471円 ( 8,218円 ) | 4日目 |
6,496円 ( 7,146円 ) | 4日目 |
7,471円 ( 8,218円 ) | 4日目 |
6,496円 ( 7,146円 ) | 4日目 |
8,698円 ( 9,568円 ) | 3日目 |
7,589円 ( 8,348円 ) | 4日目 |
8,698円 ( 9,568円 ) | 4日目 |
7,589円 ( 8,348円 ) | 4日目 |
10,573円 ( 11,630円 ) | 4日目 |
10,573円 ( 11,630円 ) | 4日目 |
詳細情報
基本情報
3枚刃スクエアタイプ自動旋盤用エンドミル。
【特長】
・汎用性に優れた超硬エンドミル。
・外径3～12mm、全長35mm、45mmタイプから選択可能。
・ねじれ角30°、シャープコーナ。
【用途】
・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工。
ご注意
- 再コーティングは、メーカーオリジナルコートとは異なります。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

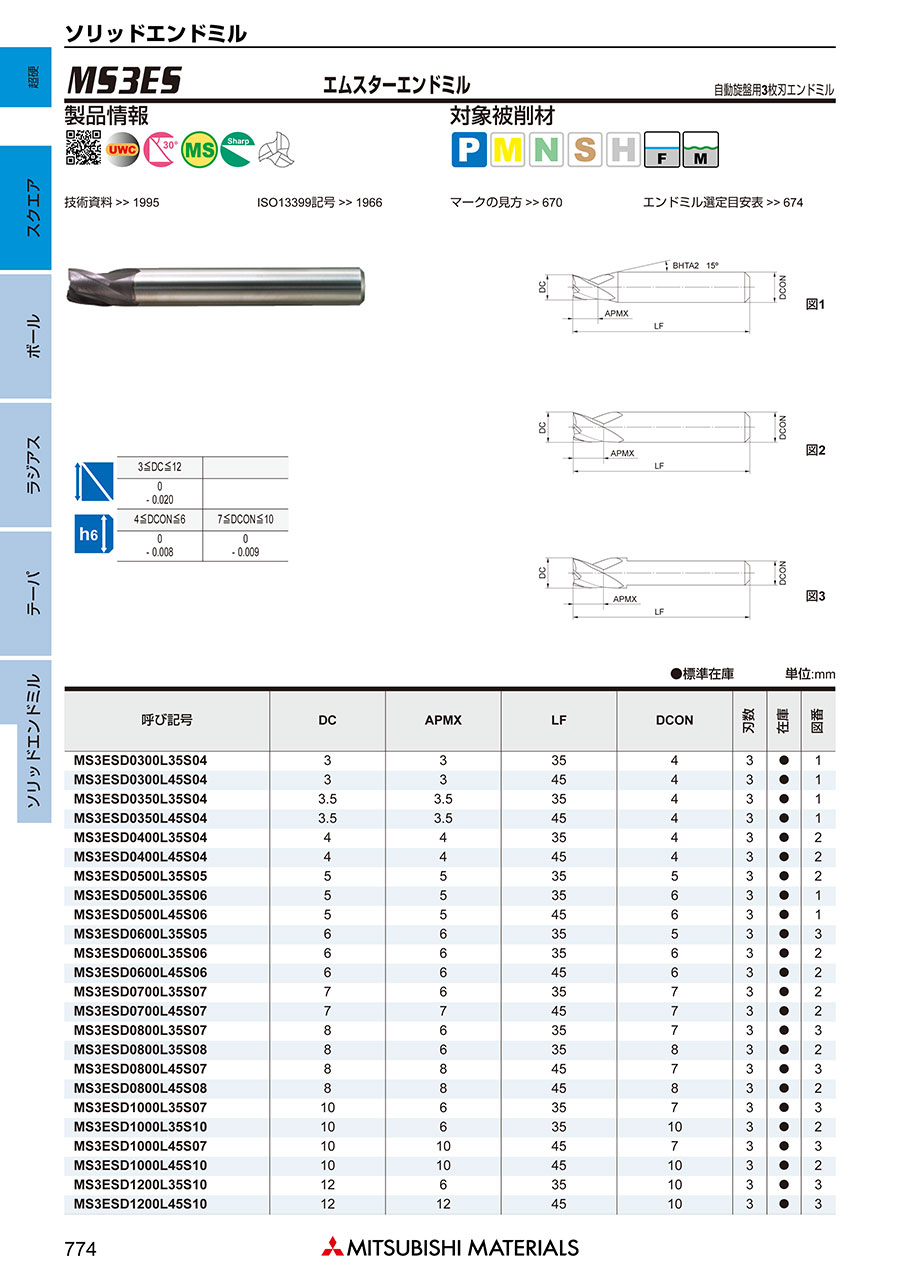

カタログ
商品担当おすすめ
MS3ES 3枚刃エムスター自動施盤用エンドミル のレビュー
真鍮のワークに対し座ぐり穴加工等で使用
5
5.02018/09/12
真鍮のワークに対し座ぐり穴加工等で使用しています。ワークに対する食いつきや、切粉のはけも良く思い通りの性能を発揮するよい...もっと読む
0人が参考にしています。
