三菱マテリアル

VC2C 2枚刃ミラクル 面取りカッタ

VC2C 2枚刃ミラクル 面取りカッタ
通常単価(税別)
8,095円～20,783円
税込単価
8,905円～22,861円

コーナ面取り、穴面取り、V溝、センタ穴加工も可能な多機能型面取りカッタ。生材か...

詳細情報を確認する

ご注意

  • カッタ本体には、チップは付属しておりません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が4型番あります。
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

コーナ面取り、穴面取り、V溝、センタ穴加工も可能な多機能型面取りカッタ。

  • 生材から焼入れ鋼、難削材の加工まで幅広く使用できる。
  • ミラクルコーティングを採用。高速回転で高能率な加工が可能。
  • 底刃付きなので、V溝加工や縦送りのセンタ穴加工も可能。

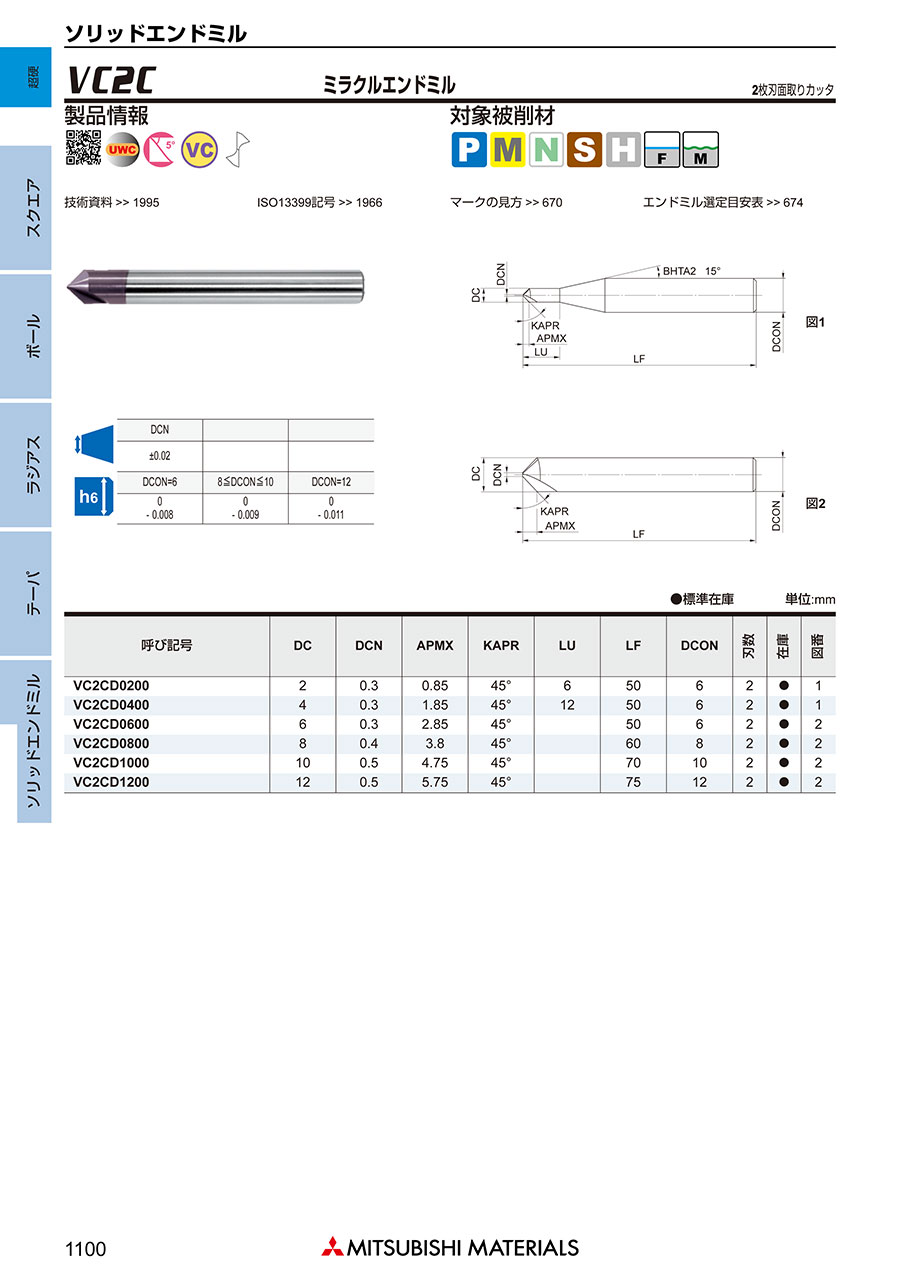

外形図

VC2C 2枚刃ミラクル 面取りカッタ　外形図1

VC2CD0200
VC2CD0400

VC2C 2枚刃ミラクル 面取りカッタ　外形図2

VC2CD0600・VC2CD0800
VC2CD1000・VC2CD1200



使用方法・使用事例

使用事例

VC2C 2枚刃ミラクル 面取りカッタ　面取り加工

面取り加工

VC2C 2枚刃ミラクル 面取りカッタ　V溝加工

V溝加工

VC2C 2枚刃ミラクル 面取りカッタ　センタ穴加工

センタ穴加工

※小径底刃付きです。



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
被削材炭素鋼
（-30HRC）
S50C、SCM、鋳鉄 FC250等		合金鋼、エ具鋼
プリハードン鋼
（30-45HRC）
SKD61、NAK等		オーステナイト系
ステンレス鋼
SUS304、SUS316等		焼入れ鋼
（45-55HRC）
SKD61等
外径
（mm）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）
216,00096011,0005909,5004608,000320
48,0004805,6003004,8002304,000160
65,3003203,7002003,2001502,700110
84,0002402,8001502,4001202,00080
103,2001902,2001201,900901,60060
122,7001601,9001001,600801,30050

切込み基準（D：エンドミル外径）

VC2C 2枚刃ミラクル 面取りカッタ　面取り加工関連画像

面取り加工

VC2C 2枚刃ミラクル 面取りカッタ　穴面取り加工関連画像

穴面取り加工

切削条件時の注意

  • 上表は切込み基準内の面取り加工での目安です。
    V溝加工を行う場合は、送り速度を1/3以下に下げてご使用ください。また、センタ穴加工を行う場合は、送り速度を1/5以下に下げてご使用ください。
  • 機械や加工物取付けの剛性がない場合やビビリが発生する場合は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。
  • オーステナイト系ステンレス鋼や焼き入れ鋼の切削では、不水溶性切削油剤のご使用を推奨します。

型番リスト

表示件数
  • 1
    • 型番
    VC2CD0200
    VC2CD0800
    VC2CD1000
    VC2CD1200

    大径（D）

    (mm)

    シャンクサイズ

    全長

    (mm)

    首下長 L2

    (mm)

    		最小発注数量
    2
    6
    50
    6
    1個
    8
    8
    60
    -
    1個
    10
    10
    70
    -
    1個
    12
    12
    75
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,095円
    ( 8,905円 )
    3日目
    12,870円
    ( 14,157円 )
    4日目
    19,901円
    ( 21,891円 )
    4日目
    20,783円
    ( 22,861円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    コーナ面取り、穴面取り、V溝、センタ穴加工も可能な多機能型面取りカッタ。
    生材から焼入れ鋼、難削材の加工まで幅広く使用できる。
    ミラクルコーティングを採用。
    高速回転で高能率な加工が可能。
    底刃付きなので、V溝加工や縦送りのセンタ穴加工も可能。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
