三菱マテリアル

VF2XLBS 2枚刃インパクトミラクルロングネックボールエンドミル（ショートシャンク）

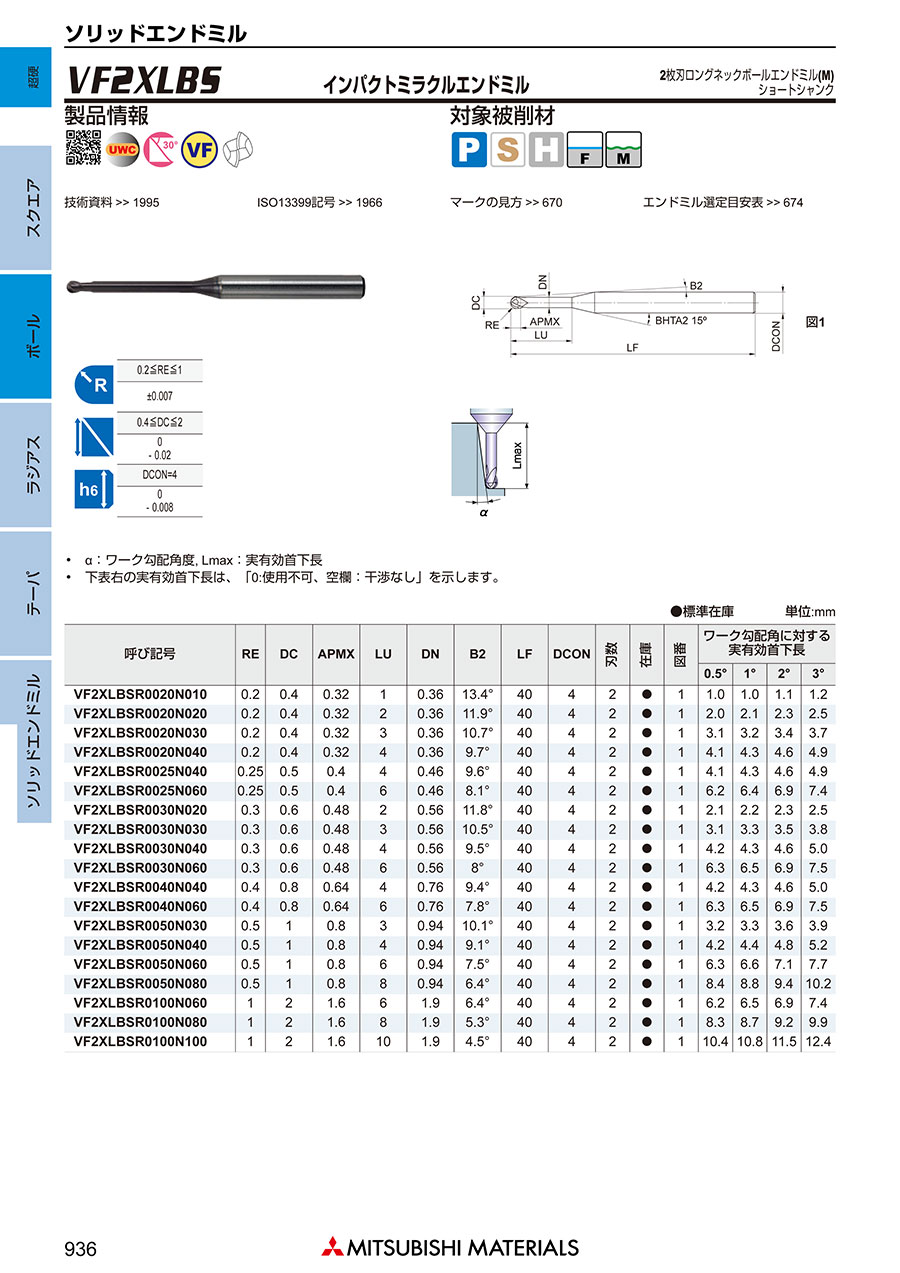

カタログ |

通常単価(税別): 5,048円～8,262円

税込単価: 5,553円～9,088円

通常出荷日：4日目

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンドミル。【特長】・高硬度高...

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

商品情報

製品特長・仕様

製品の基本仕様・特長

さらなる高硬度、高能率、高速、長寿命へ。
インパクトミラクルコーティングと新超々微粒超硬合金、最適形状設計により、ソリッドエンドミルが更なる進化。

60HRCを超える高硬度材からプリハードン鋼、汎用材まで。
超高速加工から高能率加工まで。
突き出しの長い不安定な加工から微細精密加工まで。

幅広い加工用途をカバーする、新次元のエンドミルシリーズ。

新開発の「インパクトミラクルコーティング」を摘要し、単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現（右表組参照）。

先端、溝形状をさらにブラッシュアップ。
優れた耐チッピング性により、さらなる高速・高精度加工を達成。
摩擦抵抗を低減し、高品位な加工面を実現。

インパクトミラクルコーティングの特性
-	IMPACT MIRACLE	（Al,Ti,Si）N	（Al,Ti）N
硬さ	3,700HV	3,200HV	2,800HV
密着力	100N	80N	80N
酸化開始温度	1,300℃	1,100℃	840℃
摩擦係数	0.48	0.53	0.58

ダイカスト金型鋼の加工で従来品に比べ2倍以上の長寿命

VF -2SBと従来品の切削長比較グラフ

左：VF -2SB（切削長120m）、右：従来品（切削長60m）

加工寸法図（被削材：DH31S （52HRC））

切削条件

エンドミル：VF2SBR0300S06（R3）
被削材：DH31S（52HRC）
回転速度：16,000min^-1（284m/min）
送り速度：1,600mm/min（0.05mm/tooth）
切削方式：水溶性切削油剤

※シリーズの代表例を記載しています。

プリハードン鋼の加工でも良好な切削性能を発揮

切削長1,200m

VF-2XLBの加工イメージ

従来品の加工イメージ

加工寸法図（被削材：NAK80（43HRC））

切削条件

エンドミル：VF2XLBR0150N080S06（R1.5x8）
被削材：NAK80（43HRC）
回転速度：20,000min^-1（68m/min）
送り速度：1,600mm/min（0.05mm/tooth）
切削方式：ダウンカット、エアブロー

※シリーズの代表例を記載しています。

外形図

ワーク勾配角に対する実有効首下長

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

被削材		高硬度鋼（40-55HRC） NAK、SKD61 STAVAX等			高硬度鋼（55-62HRC） SKD11、高速度鋼等
ボール半径（mm）	首下長（mm）	回転速度（min^-1）	送り速度（mm/min）	1回の切込み量 ap（mm）	回転速度（min^-1）	送り速度（mm/min）	1回の切込み量 ap（mm）
R0.2	1	40,000	1,400	0.015	40,000	1,400	0.01
	2	40,000	1,000	0.01	40,000	1,000	0.006
	3	40,000	700	0.005	40,000	700	0.003
	4	40,000	600	0.004	40,000	500	0.003
R0.25	4	36,000	900	0.01	36,000	900	0.007
R0.25	6	36,000	600	0.006	36,000	500	0.004
R0.3	2	40,000	2,800	0.03	40,000	2,800	0.02
	3	40,000	2,800	0.03	40,000	2,800	0.02
	4	35,000	2,000	0.02	35,000	2,000	0.015
	6	30,000	800	0.008	30,000	800	0.005
R0.4	4	40,000	3,000	0.02	40,000	3,000	0.015
R0.4	6	30,000	1,600	0.02	30,000	1,600	0.01
R0.5	3	40,000	4,000	0.05	40,000	4,000	0.04
	4	40,000	4,000	0.05	40,000	4,000	0.04
	6	35,000	2,000	0.03	35,000	2,000	0.02
	8	30,000	1,600	0.02	30,000	1,600	0.01
R1	6	40,000	6,000	0.1	24,000	3,400	0.1
	8	40,000	5,000	0.1	24,000	3,000	0.1
	10	40,000	5,000	0.08	24,000	3,000	0.07

切り込み量基準（R：ボール半径）

切削条件時の注意

1. 加工面の傾斜角が大きい場合やコーナ部など切削負荷が大きくなる加工では、上表の回転速度と送り速度を同じ割合で下げてご使用ください。
2. 小径サイズで加工する場合にはオイルミストのご使用を推奨します。
3. 切り込み量apが小さい場合、回転速度と送り速度をさらに上げることができます。

適用被削材

炭素鋼・合金鋼・鋳鉄（＜30HRC）	工具鋼・プリハードン鋼・高硬度鋼（≦45HRC）	高硬度鋼（≦55HRC）	高硬度鋼（＞55HRC）	オーステナイト系ステンレス鋼	チタン合金耐熱合金	銅合金	アルミニウム合金
○	◎	◎	◎	-	○	-	-

選定サポート情報

荒加工から仕上げまで幅広い被削材に対応するインパクトミラクルエンドミルシリーズ

ツーリング事例被削材：SKD61（52HRC） 80×80×70

50HRCを超える高硬度材でも加工能率大幅アップを実現
豊富なラインナップで荒から仕上げまで幅広く対応

VF2XLBS 2枚刃インパクトミラクルロングネックボールエンドミル（ショートシャンク）選定サポート情報2

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.4	0.32	0.2	1	0.36	1	1	1.1	1.2	1個
0.4	0.32	0.2	2	0.36	2	2.1	2.3	2.5	1個
0.4	0.32	0.2	3	0.36	3.1	3.2	3.4	3.7	1個
0.4	0.32	0.2	4	0.36	4.1	4.3	4.6	4.9	1個
0.5	0.4	0.25	4	0.46	4.1	4.3	4.6	4.9	1個
0.5	0.4	0.25	6	0.46	6.2	6.4	6.9	7.4	1個
0.6	0.48	0.3	2	0.56	2.1	2.2	2.3	2.5	1個
0.6	0.48	0.3	3	0.56	3.1	3.3	3.5	3.8	1個
0.6	0.48	0.3	4	0.56	4.2	4.3	4.6	5	1個
0.6	0.48	0.3	6	0.56	6.3	6.5	6.9	7.5	1個
0.8	0.64	0.4	4	0.76	4.2	4.3	4.6	5	1個
0.8	0.64	0.4	6	0.76	6.3	6.5	6.9	7.5	1個
1	0.8	0.5	3	0.94	3.2	3.3	3.6	3.9	1個
1	0.8	0.5	4	0.94	4.2	4.4	4.8	5.2	1個
1	0.8	0.5	6	0.94	6.3	6.6	7.1	7.7	1個
1	0.8	0.5	8	0.94	8.4	8.8	9.4	10.2	1個
2	1.6	1	6	1.9	6.2	6.5	6.2	7.4	1個
2	1.6	1	8	1.9	8.3	8.7	9.2	9.9	1個
2	1.6	1	10	1.9	10.4	10.8	11.5	12.4	1個

通常単価(税別) (税込単価)	通常出荷日	おすすめの代替相当品

7,800円 ( 8,580円 )	4日目	AXT-HBEM2LB0.2-1
8,262円 ( 9,088円 )	4日目	AXT-HBEM2LB0.2-2
7,837円 ( 8,621円 )	4日目	AXT-HBEM2LB0.2-3
7,837円 ( 8,621円 )	4日目	AXT-HBEM2LB0.2-4
7,800円 ( 8,580円 )	4日目	AXT-HBEM2LB0.25-4
8,262円 ( 9,088円 )	4日目	AXT-HBEM2LB0.25-8
5,964円 ( 6,560円 )	4日目	AXT-HBEM2LB0.3-1.5
5,964円 ( 6,560円 )	4日目	AXT-HBEM2LB0.3-3
6,368円 ( 7,005円 )	4日目	AXT-HBEM2LB0.3-4
6,368円 ( 7,005円 )	4日目	AXT-HBEM2LB0.3-6
6,368円 ( 7,005円 )	4日目	AXT-HBEM2LB0.4-4
6,368円 ( 7,005円 )	4日目	AXT-HBEM2LB0.4-6
5,048円 ( 5,553円 )	4日目	AXT-HBEM2LB0.5-2.5
5,655円 ( 6,221円 )	4日目	AXT-HBEM2LB0.5-4
6,173円 ( 6,790円 )	4日目	AXT-HBEM2LB0.5-6
6,173円 ( 6,790円 )	4日目	AXT-HBEM2LB0.5-8
5,655円 ( 6,221円 )	4日目	AXT-HBEM2LB1-6
6,173円 ( 6,790円 )	4日目	AXT-HBEM2LB1-8
6,173円 ( 6,790円 )	4日目	AXT-HBEM2LB1-10

詳細情報

基本情報

基本情報

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンドミル。
【特長】
・高硬度高速加工用2枚刃ロングネックボールエンドミル。
・焼きばめホルダに最適なショートシャンクタイプ。
・先端、溝形状をさらにブラッシュアップ。
・優れた耐チッピング性により、さらなる高速・高精度加工を達成。
・摩擦抵抗を低減し、高品位な加工面を実現。
・ボール形状、ロングネック、サイズ範囲 R0.2～R1mm、ねじれ角 30°。
【用途】
・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

MOLDINO(モルディノ・旧三菱日立ツール)
エポックディープボールエボリューションハード TH3 ショートシャンク・ストロングネックタイプ
オーエスジー
AE-LNBD-N 銅電極用DLC超硬エンドミル高精度仕上げ用2枚刃ロングネックボールタイプ
ユニオンツール
HMWCOAT 2枚刃ロングネックボールエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
