三菱マテリアル

VF2XLB 2枚刃インパクトミラクルロングネックボールエンドミル

カタログ |

通常単価(税別): 5,048円～12,846円

税込単価: 5,553円～14,131円

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンド...

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 鋳鉄
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
2
CADデータ有無 (2Ｄ/3Ｄ)
2D/3D
コーティング詳細
インパクトミラクル
刃径公差
-0.02～0mm

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が198型番あります。

商品情報
型番リスト
詳細情報

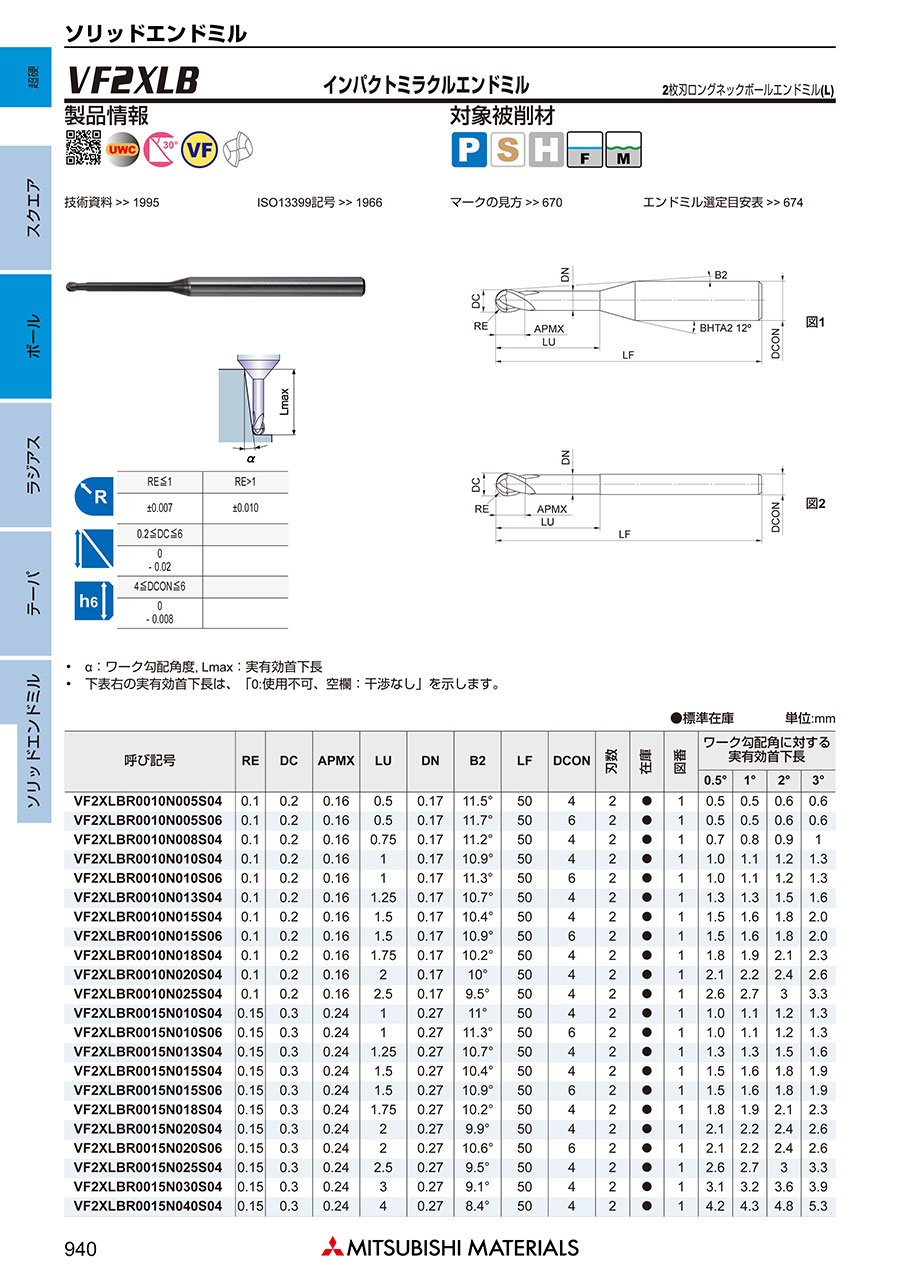

カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

さらなる高硬度、高能率、高速、長寿命へ。
インパクトミラクルコーティングと新超々微粒超硬合金、最適形状設計により、ソリッドエンドミルが更なる進化。

60HRCを超える高硬度材からプリハードン鋼、汎用材まで。
超高速加工から高能率加工まで。
突き出しの長い不安定な加工から微細精密加工まで。

幅広い加工用途をカバーする、新次元のエンドミルシリーズ。

新開発の「インパクトミラクルコーティング」を摘要し、単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現（右表組参照）。

先端、溝形状をさらにブラッシュアップ。
優れた耐チッピング性により、さらなる高速・高精度加工を達成。
摩擦抵抗を低減し、高品位な加工面を実現。

インパクトミラクルコーティングの特性
-	IMPACT MIRACLE	（Al,Ti,Si）N	（Al,Ti）N
硬さ	3,700HV	3,200HV	2,800HV
密着力	100N	80N	80N
酸化開始温度	1,300℃	1,100℃	840℃
摩擦係数	0.48	0.53	0.58

性能・試験情報

●ダイカスト金型鋼の加工で従来品に比べ2倍以上の長寿命

VF -2SBと従来品の切削長比較グラフ

左：VF -2SB（切削長120m）、右：従来品（切削長60m）

加工寸法図（被削材：DH31S （52HRC））

切削条件

エンドミル：VF2SBR0300S06（R3）
被削材：DH31S（52HRC）
回転速度：16,000min^-1（284m/min）
送り速度：1,600mm/min（0.05mm/tooth）
切削方式：ダウンカット、エアブロー

※シリーズの代表例を記載しています。

●プリハードン鋼の加工でも良好な切削性能を発揮

切削長1,200m

VF-2XLBの加工イメージ

従来品の加工イメージ

加工寸法図（被削材：NAK80（43HRC））

切削条件

エンドミル：VF2XLBR0150N080S06（R1.5×8）
被削材：NAK80（43HRC）
回転速度：20,000min^-1（68m/min）
送り速度：1,600mm/min（0.05mm/tooth）
切削方式：水溶性切削油

※シリーズの代表例を記載しています。

外形図

ワーク勾配角に対する実有効首下長

使用方法・使用事例

使用事例

高硬度金型鋼のポケット加工

切削条件

エンドミル：VF2XLBR0100N200S06（R1×20）
被削材：SKD11（60HRC）
回転速度：10,000min^-1（63m/min）
送り速度：1,000mm/min（0.05mm/tooth）
切削方式：往復切削、エアブロー

プリハードン鋼の加工

切削条件

エンドミル：VF2XLBR0150N080S06（R1.5×8）
被削材：STAVAX（52HRC）
回転速度：20,000min^-1（68m/min）
送り速度：4,000mm/min（0.1mm/tooth）
切削方式：ダウンカット、水溶性切削油

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

被削材		高硬度鋼（40-55HRC） NAK、SKD61、STAVAXなど			高硬度鋼（55-62HRC） SKD11、高速度鋼など
ボール半径（mm）	首下長（mm）	回転速度（min^-1）	送り速度（mm/min）	1回の切込み量 ap（mm）	回転速度（min^-1）	送り速度（mm/min）	1回の切込み量 ap（mm）
R 0.1	0.5	40,000	300	0.003	40,000	300	0.002
	1	40,000	300	0.002	40,000	300	0.002
	1.5	40,000	300	0.001	40,000	200	0.001
	2	40,000	200	0.001	40,000	100	0.001
	2.5	40,000	100	0.001	40,000	60	0.001
R 0.15	1	40,000	500	0.007	40,000	500	0.005
	1.5	40,000	500	0.005	40,000	500	0.003
	2	40,000	500	0.003	40,000	500	0.002
	2.5	40,000	400	0.003	40,000	400	0.002
	3	40,000	300	0.002	40,000	300	0.001
	4	30,000	200	0.002	30,000	200	0.001
R 0.2	1	40,000	1,400	0.015	40,000	1,400	0.01
	1.5	40,000	1,000	0.01	40,000	1,000	0.006
	2	40,000	1,000	0.01	40,000	1,000	0.006
	2.5	40,000	700	0.005	40,000	700	0.003
	3	40,000	700	0.005	40,000	700	0.003
	4	40,000	600	0.004	40,000	500	0.003
	5	40,000	400	0.003	40,000	300	0.002
R 0.25	1.5	40,000	2,000	0.02	40,000	2,000	0.015
	2	40,000	2,000	0.02	40,000	2,000	0.015
	3	40,000	1,200	0.015	40,000	1,200	0.01
	4	36,000	900	0.01	36,000	900	0.007
	5	36,000	700	0.007	36,000	600	0.005
	6	36,000	600	0.006	36,000	500	0.004
R0.3	2	40,000	2,800	0.03	40,000	2,800	0.02
	3	40,000	2,800	0.03	40,000	2,800	0.02
	4	35,000	2,000	0.02	35,000	2,000	0.015
	5	30,000	1,000	0.01	30,000	1,000	0.007
	6	30,000	800	0.008	30,000	800	0.005
	7	30,000	600	0.008	30,000	600	0.005
	8	25,000	400	0.006	25,000	400	0.004
R0.4	2	40,000	3,500	0.04	40,000	3,500	0.03
	3	40,000	3,000	0.04	40,000	3,000	0.03
	4	40,000	3,000	0.02	40,000	3,000	0.015
	6	30,000	1,600	0.02	30,000	1,600	0.01
	8	25,000	1,000	0.01	25,000	1,000	0.007
	10	25,000	600	0.008	25,000	600	0.005
R0.5	3	40,000	4,000	0.05	40,000	4,000	0.04
	4	40,000	4,000	0.05	40,000	4,000	0.04
	5	40,000	3,000	0.03	40,000	3,000	0.02
	6	35,000	2,000	0.03	35,000	2,000	0.02
	8	30,000	1,600	0.02	30,000	1,600	0.01
	10	20,000	1,000	0.01	20,000	1,000	0.01
	12	20,000	1,000	0.01	18,000	800	0.008
	14	18,000	600	0.008	18,000	480	0.008
	16	18,000	500	0.008	18,000	400	0.006
	18	13,000	300	0.005	13,000	240	0.004
	20	13,000	250	0.005	13,000	200	0.004
R0.6	6	40,000	4,000	0.05	35,000	3,500	0.04
	8	40,000	3,000	0.05	27,000	2,000	0.04
	10	27,000	1,900	0.03	24,000	1,700	0.02
	12	16,000	1,100	0.02	16,000	1,000	0.01
	14	16,000	850	0.01	16,000	780	0.01
	16	15,000	500	0.01	14,000	400	0.006
R0.7	8	40,000	4,500	0.06	28,000	3,200	0.05
	12	32,000	3,000	0.03	19,000	1,800	0.02
	16	15,000	1,000	0.02	14,000	800	0.01
R0.75	6	40,000	5,000	0.07	32,000	4,000	0.06
	8	40,000	5,000	0.07	28,000	3,500	0.06
	10	40,000	4,500	0.06	21,000	2,400	0.04
	12	32,000	3,400	0.04	19,000	2,000	0.03
	14	16,000	1,500	0.04	13,000	1,200	0.03
	16	13,000	1,200	0.03	13,000	1,200	0.02

被削材		高硬度鋼（40-55HRC） NAK、SKD61、STAVAXなど			高硬度鋼（55-62HRC） SKD11、高速度鋼など
ボール半径（mm）	首下長（mm）	回転速度（min^-1）	送り速度（mm/min）	1回の切込み量 ap（mm）	回転速度（min^-1）	送り速度（mm/min）	1回の切込み量 ap（mm）
R 0.75	18	13,000	1,100	0.02	10,000	800	0.02
R 0.75	20	12,000	900	0.02	9,000	700	0.01
R 0.8	8	40,000	5,000	0.08	26,000	3,200	0.07
	12	35,000	3,800	0.05	20,000	2,100	0.03
	16	13,000	1,200	0.04	12,000	1,100	0.02
	20	10,000	750	0.02	8,000	600	0.01
R 0.9	8	40,000	5,000	0.09	25,000	3,100	0.08
	12	36,000	3,800	0.06	18,000	1,900	0.04
	16	25,000	2,500	0.04	14,000	1,300	0.025
	20	10,000	1,000	0.03	8,000	800	0.02
R 1	6	40,000	6,000	0.1	24,000	3,400	0.1
	8	40,000	5,000	0.1	24,000	3,000	0.1
	10	40,000	5,000	0.08	24,000	3,000	0.07
	12	40,000	5,000	0.08	24,000	2,600	0.05
	14	40,000	5,000	0.06	21,000	2,300	0.05
	16	32,000	3,500	0.05	16,000	1,700	0.03
	18	24,000	2,400	0.04	13,000	1,300	0.03
	20	10,000	1,000	0.04	10,000	1,000	0.03
	22	10,000	1,000	0.04	10,000	1,000	0.02
	25	10,000	1,000	0.04	8,000	800	0.02
	30	10,000	800	0.02	8,000	800	0.015
	35	10,000	500	0.02	8,000	400	0.01
R 1.25	10	36,000	5,000	0.12	20,000	2,600	0.11
	15	36,000	4,600	0.08	18,000	2,000	0.075
	20	26,000	3,000	0.07	13,000	1,400	0.05
	25	10,000	1,100	0.06	8,000	800	0.04
	30	8,000	800	0.05	7,000	700	0.03
	35	8,000	500	0.03	5,000	400	0.03
R 1.5	8	32,000	6,400	0.15	16,000	3,000	0.15
	10	32,000	5,100	0.15	16,000	2,200	0.15
	12	32,000	5,100	0.13	16,000	2,200	0.13
	14	32,000	4,500	0.13	16,000	2,200	0.1
	16	32,000	4,500	0.1	16,000	1,800	0.1
	20	27,000	3,800	0.1	14,000	1,600	0.06
	25	21,000	2,700	0.08	11,000	1,200	0.06
	30	9,000	1,000	0.08	7,000	700	0.05
	35	6,000	700	0.06	6,000	600	0.04
	40	6,000	600	0.04	5,000	400	0.03
R 1.75	16	28,000	4,200	0.13	14,000	1,600	0.13
	20	26,000	3,800	0.13	13,000	1,600	0.11
	25	23,000	3,300	0.12	11,000	1,200	0.08
	30	13,000	1,900	0.09	9,000	1,000	0.07
	35	9,000	1,200	0.08	6,000	600	0.06
	40	8,500	1,100	0.07	5,500	500	0.04
R 2	10	24,000	4,800	0.2	12,000	2,200	0.2
	12	24,000	4,800	0.2	12,000	2,200	0.2
	14	24,000	3,800	0.15	12,000	1,500	0.15
	16	24,000	3,800	0.15	12,000	1,500	0.15
	20	24,000	3,800	0.15	12,000	1,500	0.15
	25	24,000	3,800	0.15	10,000	1,100	0.1
	30	20,000	3,000	0.1	10,000	1,100	0.08
	35	12,000	1,700	0.1	8,000	900	0.08
	40	11,000	1,500	0.1	5,000	500	0.06
	45	10,000	1,300	0.08	5,000	500	0.05
	50	8,000	1,000	0.05	4,000	400	0.04
R 2.5	20	19,000	3,400	0.2	10,000	1,400	0.2
	25	19,000	3,400	0.2	10,000	1,400	0.2
	30	19,000	3,200	0.15	8,000	1,000	0.15
	35	16,000	2,700	0.1	8,000	900	0.1
R 3	30	16,000	3,500	0.2	8,000	1,000	0.2
	40	16,000	3,000	0.15	8,000	800	0.15
	50	16,000	2,700	0.15	6,000	500	0.15

切り込み量基準（R：ボール半径）

切削条件時の注意

1. 加工面の傾斜角が大きい場合や、コーナ部など切削負荷が大きくなる加工では、上表の速度の回転速度と送り速度を同じ割合で下げてご使用下さい。
2. 小径サイズで加工する場合には、オイルミストのご使用を推奨します。
3. 切込み量が小さい場合は、回転速度と送り速度をさらに上げることができます。

適用被削材

炭素鋼・合金鋼・鋳鉄（＜30HRC）	工具鋼・プリハードン鋼・高硬度鋼（≦45HRC）	高硬度鋼（≦55HRC）	高硬度鋼（＞55HRC）	オーステナイト系ステンレス鋼	チタン合金耐熱合金	銅合金	アルミニウム合金
○	◎	◎	◎	-	○	-	-

選定サポート情報

荒加工から仕上げまで幅広い被削材に対応するインパクトミラクルエンドミルシリーズ

ツーリング事例被削材：SKD61（52HRC） 80×80×70

50HRCを超える高硬度材でも加工能率大幅アップを実現
豊富なラインナップで荒から仕上げまで幅広く対応

VF2XLB 2枚刃インパクトミラクルロングネックボールエンドミル選定サポート情報2

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

首部勾配

(°)

ねじれ角詳細

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.2	0.16	0.1	0.5	4	50	±7	12	30°	0.17	0.5	0.5	0.6	0.6	1個
0.2	0.16	0.1	0.5	6	50	±7	12	30°	0.17	0.5	0.5	0.6	0.6	1個
0.2	0.16	0.1	0.75	4	50	±7	12	-	0.17	0.7	0.8	0.9	1	1個
0.2	0.16	0.1	1	4	50	±7	12	30°	0.17	1	1.1	1.2	1.3	1個
0.2	0.16	0.1	1	6	50	±7	12	30°	0.17	1	1.1	1.2	1.3	1個
0.2	0.16	0.1	1.25	4	50	±7	12	-	0.17	1.3	1.3	1.5	1.6	1個
0.2	0.16	0.1	1.5	4	50	±7	12	30°	0.17	1.5	1.6	1.8	2	1個
0.2	0.16	0.1	1.5	6	50	±7	12	30°	0.17	1.5	1.6	1.8	2	1個
0.2	0.16	0.1	1.75	4	50	±7	12	-	0.17	1.8	1.9	2.1	2.3	1個
0.2	0.16	0.1	2	4	50	±7	12	-	0.17	2.1	2.2	2.4	2.6	1個
0.2	0.16	0.1	2.5	4	50	±7	12	-	0.17	2.6	2.7	3	3.3	1個
0.3	0.24	0.15	1	4	50	±7	12	30°	0.27	1	1.1	1.2	1.3	1個
0.3	0.24	0.15	1	6	50	±7	12	30°	0.27	1	1.1	1.2	1.3	1個
0.3	0.24	0.15	1.25	4	50	±7	12	-	0.27	1.3	1.3	1.5	1.6	1個
0.3	0.24	0.15	1.5	4	50	±7	12	30°	0.27	1.5	1.6	1.8	1.9	1個
0.3	0.24	0.15	1.5	6	50	±7	12	30°	0.27	1.5	1.6	1.8	1.9	1個
0.3	0.24	0.15	1.75	4	50	±7	12	-	0.27	1.8	1.9	2.1	2.3	1個
0.3	0.24	0.15	2	4	50	±7	12	30°	0.27	2.1	2.2	2.4	2.6	1個
0.3	0.24	0.15	2	6	50	±7	12	30°	0.27	2.1	2.2	2.4	2.6	1個
0.3	0.24	0.15	2.5	4	50	±7	12	-	0.27	2.6	2.7	3	3.3	1個
0.3	0.24	0.15	3	4	50	±7	12	-	0.27	3.1	3.2	3.6	3.9	1個
0.3	0.24	0.15	4	4	50	±7	12	-	0.27	4.2	4.3	4.8	5.3	1個
0.4	0.32	0.2	1	4	50	±7	12	30°	0.36	1	1	1.1	1.2	1個
0.4	0.32	0.2	1	6	50	±7	12	30°	0.36	1	1	1.1	1.2	1個
0.4	0.32	0.2	1.5	4	50	±7	12	30°	0.36	1.5	1.6	1.7	1.9	1個
0.4	0.32	0.2	1.5	6	50	±7	12	30°	0.36	1.5	1.6	1.7	1.9	1個
0.4	0.32	0.2	2	4	50	±7	12	30°	0.36	2	2.1	2.3	2.6	1個
0.4	0.32	0.2	2	6	50	±7	12	30°	0.36	2	2.1	2.3	2.6	1個
0.4	0.32	0.2	2.5	4	50	±7	12	30°	0.36	2.6	2.7	2.9	3.2	1個
0.4	0.32	0.2	2.5	6	50	±7	12	30°	0.36	2.6	2.7	2.9	3.2	1個
0.4	0.32	0.2	3	4	50	±7	12	30°	0.36	3.1	3.2	3.5	3.9	1個
0.4	0.32	0.2	3	6	50	±7	12	30°	0.36	3.1	3.2	3.5	3.9	1個
0.4	0.32	0.2	4	4	50	±7	12	-	0.36	4.1	4.3	4.7	5.2	1個
0.4	0.32	0.2	5	4	50	±7	12	-	0.36	5.2	5.4	5.9	6.6	1個
0.5	0.4	0.25	1.5	4	50	±7	12	30°	0.46	1.5	1.6	1.7	1.9	1個
0.5	0.4	0.25	1.5	6	50	±7	12	30°	0.46	1.5	1.6	1.7	1.9	1個
0.5	0.4	0.25	2	4	50	±7	12	30°	0.46	2	2.1	2.3	2.6	1個
0.5	0.4	0.25	2	6	50	±7	12	30°	0.46	2	2.1	2.3	2.6	1個
0.5	0.4	0.25	2.5	4	50	±7	12	-	0.46	2.6	2.7	2.9	3.2	1個
0.5	0.4	0.25	3	4	50	±7	12	30°	0.46	3.1	3.2	3.5	3.9	1個
0.5	0.4	0.25	3	6	50	±7	12	30°	0.46	3.1	3.2	3.5	3.9	1個
0.5	0.4	0.25	3.5	4	50	±7	12	-	0.46	3.6	3.8	4.1	4.5	1個
0.5	0.4	0.25	4	4	50	±7	12	30°	0.46	4.1	4.3	4.7	5.2	1個
0.5	0.4	0.25	4	6	50	±7	12	30°	0.46	4.1	4.3	4.7	5.2	1個
0.5	0.4	0.25	5	4	50	±7	12	30°	0.46	5.2	5.4	5.9	6.5	1個
0.5	0.4	0.25	5	6	50	±7	12	30°	0.46	5.2	5.4	5.9	6.5	1個
0.5	0.4	0.25	6	4	50	±7	12	-	0.46	6.2	6.5	7.1	7.9	1個
0.5	0.4	0.25	6	6	60	±7	12	-	0.46	6.2	6.5	7.1	7.9	1個
0.6	0.48	0.3	2	4	50	±7	12	30°	0.56	2.1	2.2	2.4	2.6	1個
0.6	0.48	0.3	2	6	50	±7	12	30°	0.56	2.1	2.2	2.4	2.6	1個
0.6	0.48	0.3	2.5	4	50	±7	12	-	0.56	2.6	2.7	3	3.3	1個
0.6	0.48	0.3	3	4	50	±7	12	30°	0.56	3.1	3.3	3.6	3.9	1個
0.6	0.48	0.3	3	6	50	±7	12	30°	0.56	3.1	3.3	3.6	3.9	1個
0.6	0.48	0.3	3.5	4	50	±7	12	-	0.56	3.6	3.8	4.2	4.6	1個
0.6	0.48	0.3	4	4	50	±7	12	30°	0.56	4.2	4.4	4.8	5.2	1個
0.6	0.48	0.3	4	6	50	±7	12	30°	0.56	4.2	4.4	4.8	5.2	1個
0.6	0.48	0.3	5	4	50	±7	12	30°	0.56	5.2	5.4	6	6.6	1個
0.6	0.48	0.3	5	6	50	±7	12	30°	0.56	5.2	5.4	6	6.6	1個
0.6	0.48	0.3	6	4	50	±7	12	30°	0.56	6.3	6.5	7.1	7.9	1個
0.6	0.48	0.3	6	6	50	±7	12	30°	0.56	6.3	6.5	7.1	7.9	1個

通常単価(税別) (税込単価)	通常出荷日

9,570円 ( 10,527円 )	4日目
10,601円 ( 11,661円 )	4日目
9,570円 ( 10,527円 )	4日目
9,570円 ( 10,527円 )	4日目
10,601円 ( 11,661円 )	4日目
9,570円 ( 10,527円 )	4日目
10,550円 ( 11,605円 )	4日目
11,760円 ( 12,936円 )	4日目
10,550円 ( 11,605円 )	4日目
10,550円 ( 11,605円 )	4日目
10,550円 ( 11,605円 )	4日目
9,472円 ( 10,419円 )	4日目
10,455円 ( 11,501円 )	4日目
9,472円 ( 10,419円 )	4日目
9,472円 ( 10,419円 )	4日目
10,455円 ( 11,501円 )	4日目
9,472円 ( 10,419円 )	4日目
10,359円 ( 11,395円 )	4日目
11,389円 ( 12,528円 )	4日目
10,359円 ( 11,395円 )	4日目
10,359円 ( 11,395円 )	4日目
10,359円 ( 11,395円 )	4日目
7,800円 ( 8,580円 )	4日目
8,641円 ( 9,505円 )	4日目
7,800円 ( 8,580円 )	4日目
8,641円 ( 9,505円 )	4日目
8,262円 ( 9,088円 )	4日目
7,788円 ( 8,567円 )	4日目
8,262円 ( 9,088円 )	4日目
7,639円 ( 8,403円 )	4日目
7,837円 ( 8,621円 )	4日目
8,451円 ( 9,296円 )	4日目
7,837円 ( 8,621円 )	4日目
7,837円 ( 8,621円 )	4日目
7,800円 ( 8,580円 )	4日目
8,641円 ( 9,505円 )	4日目
7,800円 ( 8,580円 )	4日目
8,641円 ( 9,505円 )	4日目
7,800円 ( 8,580円 )	4日目
7,800円 ( 8,580円 )	4日目
8,641円 ( 9,505円 )	4日目
7,800円 ( 8,580円 )	4日目
7,800円 ( 8,580円 )	4日目
8,641円 ( 9,505円 )	4日目
7,800円 ( 8,580円 )	4日目
8,641円 ( 9,505円 )	在庫品1日目当日出荷可能
8,262円 ( 9,088円 )	4日目
7,788円 ( 8,567円 )	4日目
5,964円 ( 6,560円 )	4日目
6,555円 ( 7,211円 )	4日目
5,964円 ( 6,560円 )	4日目
5,964円 ( 6,560円 )	3日目
6,555円 ( 7,211円 )	4日目
5,964円 ( 6,560円 )	3日目
6,368円 ( 7,005円 )	4日目
6,976円 ( 7,674円 )	4日目
6,368円 ( 7,005円 )	4日目
6,976円 ( 7,674円 )	4日目
6,368円 ( 7,005円 )	4日目
6,976円 ( 7,674円 )	4日目

基本情報

基本情報

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンドミルです。
【特長】
・インパクトミラクルコーティングを適用した、高硬度高速加工用2枚刃ロングネックボールエンドミルです。
・先端、溝形状をさらにブラッシュアップします。
・優れた耐チッピング性により、さらなる高速・高精度加工を達成します。
・摩擦抵抗を低減し、高品位な加工面を実現します。
・ボール形状、ロングネック、サイズ範囲 R0.1-R3mm、ねじれ角 30°です。
【用途】
・肩削り加工、ランピング加工、3次元倣い加工、溝加工に適用します。
・ヘリカル加工、ポケット加工、正面フライス加工に適用します。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

MOLDINO(モルディノ・旧三菱日立ツール)
エポックディープボールエボリューションハード TH3 ショートシャンク・ストロングネックタイプ
オーエスジー
AE-LNBD-N 銅電極用DLC超硬エンドミル高精度仕上げ用2枚刃ロングネックボールタイプ
ユニオンツール
HMWCOAT 2枚刃ロングネックボールエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

VF2XLB 2枚刃インパクトミラクルロングネックボールエンドミルのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 VF2XLB 2枚刃インパクトミラクルロングネックボールエンドミル	VF2XLBS 2枚刃インパクトミラクルロングネックボールエンドミル（ショートシャンク）	VQ2XLB 2枚刃スマートミラクルロングネックボールエンドミル	VFR2XLB 2枚刃インパクトミラクルレボリューションロングネックボールエンドミル	DC2XLB 硬脆材加工用ダイヤモンドコーティングエンドミル	CBN 2枚刃ショートシャンクロングネックボールエンドミル
メーカー	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル	三菱マテリアル	ユニオンツール
通常価格	5,048円-	5,048円 -	6,783円 -	5,048円 -	25,929円 -	9,902円 -
通常出荷日	在庫品1日目〜	4日目	3日目〜	2日目〜	4日目	3日目
加工用途（加工形状）	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	彫込み	側面 / 曲面 / 彫込み / R溝	側面 / 溝	側面 / 曲面 / 彫込み / R溝
工具材質	超硬	超硬	超硬	超硬	超硬	CBN
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 鋳鉄	ステンレス鋼 / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	高硬度鋼HRC61～	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	-	弱ネジレ(1～29°)
コーティング	鋼用	鋼用	鋼用	鋼用	非鉄用（ダイヤコート）	ノンコート

よく一緒に購入される商品

三菱マテリアル
VFHVRB インパクトミラクル高能率加…4
通常価格(税別) : 9,119円-
通常出荷日 : 在庫品1日目～
当日出荷可能
日進工具
MHRH430R 無限コーティングプレミ…4
通常価格(税別) : 4,407円-
通常出荷日 : 在庫品1日目～
当日出荷可能
三菱マテリアル
MP2MB エムエスプラスエンドミル 3.5
通常価格(税別) : 3,070円-
通常出荷日 : 在庫品1日目～
当日出荷可能
三菱マテリアル
MP3XB 3枚刃エムエスプラステーパー…0
通常価格(税別) : 6,315円-
通常出荷日 : 3日目～
MOLDINO(モルディノ・…
エポックディープボールエボリューション（…4
通常価格(税別) : 3,377円-
通常出荷日 : 在庫品1日目～
当日出荷可能
オーエスジー
WXLコート2刃ボールエンド形 WXL-…4
通常価格(税別) : 3,335円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
XALシリーズ超硬ロングネックボールエン…4.4
通常価格(税別) : 1,010円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
MRCシリーズ超硬ロングネックボールエン…4.3
通常価格(税別) : 1,290円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
TSCシリーズ超硬ロングネックボールエン…4.4
通常価格(税別) : 1,530円-
通常出荷日 : 在庫品1日目～
当日出荷可能
