三菱マテリアル

VF2MD 2枚刃インパクトミラクルエンドミル（M）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 7,072円～8,661円

税込単価: 7,779円～9,527円

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンド...

加工用途（加工形状）
平面 / 側面 / 溝 / 傾斜切り込み
工具材質
超硬
被削材
調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
2
コーナー形状
アタリ付き
コーティング詳細
インパクトミラクル
刃径公差
-0.02～0mm

ご注意

再コーティングは、メーカーオリジナルコートとは異なります。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

さらなる高硬度、高能率、高速、長寿命へ。
インパクトミラクルコーティングと新超々微粒超硬合金、最適形状設計により、ソリッドエンドミルが更なる進化。

60HRCを超える高硬度材からプリハードン鋼、汎用材まで。
超高速加工から高能率加工まで。
突き出しの長い不安定な加工から微細精密加工まで。

幅広い加工用途をカバーする、新次元のエンドミルシリーズ。

新開発の「インパクトミラクルコーティング」を摘要し、単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現（右表組参照）。

先端、溝形状をさらにブラッシュアップ。
優れた耐チッピング性により、さらなる高速・高精度加工を達成。
摩擦抵抗を低減し、高品位な加工面を実現。

インパクトミラクルコーティングの特性
-	IMPACT MIRACLE	（Al,Ti,Si）N	（Al,Ti）N
硬さ	3,700HV	3,200HV	2,800HV
密着力	100N	80N	80N
酸化開始温度	1,300℃	1,100℃	840℃
摩擦係数	0.48	0.53	0.58

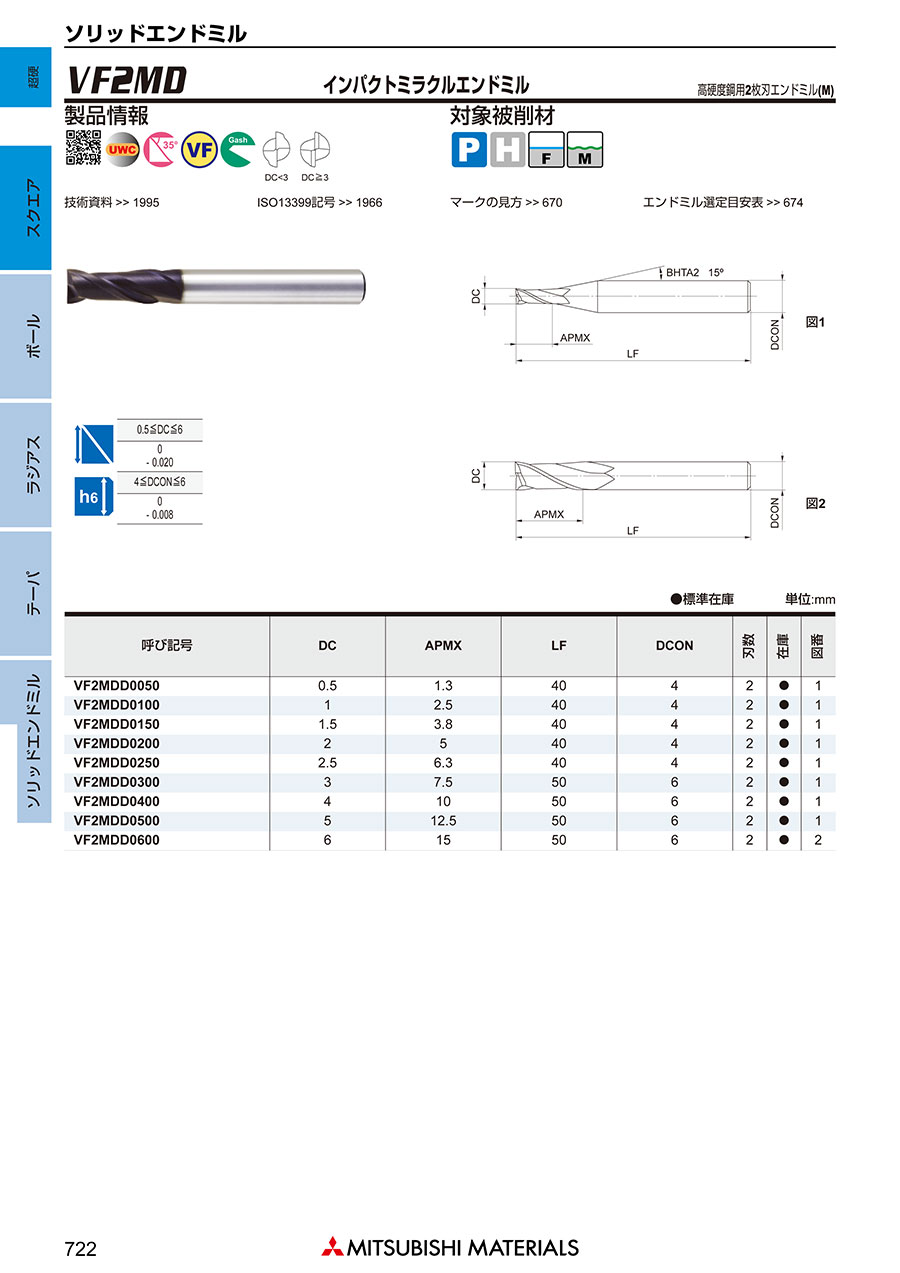

外形図

使用方法・使用事例

使用事例

VF2MD高硬度材の側面加工

切削条件

エンドミル：VF2MDD0600
被削材：SKD61（52HRC）
回転速度：7,000min^-1（130m/min）
送り速度：980mm/min（0.07mm/tooth）
切削方式：ダウンカット、エアブロー

加工資料

VF2MD：切削長150m、欠損なし
従来品A：切削長30m、チッピング
従来品B：切削長50m、摩耗大

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

被削材	炭素鋼、合金鋼、工具鋼プリハードン鋼（-45HRC） SKD61、NAKなど			高硬度（45-55HRC） SKD61、STAVAX			高硬度鋼（55HRC-） SKD11、高速度工具鋼など
外径（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap/ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap/ae（mm）	回転速度（min^-1）	送り速度（mm/min）	切込み量 ap/ae（mm）
0.5	40,000	1,000	0.015	40,000	960	0.015	30,000	600	0.01
1	40,000	2,000	0.06	32,000	1,600	0.06	16,000	550	0.05
1.5	40,000	3,000	0.12	32,000	1,900	0.08	10,600	500	0.08
2	30,000	3,000	0.18	24,000	1,900	0.10	8,100	400	0.1
2.5	24,000	2,600	0.25	19,000	1,600	0.13	6,400	350	0.13
3	20,000	2,300	0.30	16,000	1,400	0.15	5,400	300	0.15
4	15,000	2,000	0.40	12,000	1,200	0.20	4,000	240	0.2
5	12,000	1,600	0.50	9,000	900	0.25	3,200	190	0.2
6	10,000	1,400	0.60	7,000	700	0.30	2,700	160	0.2

切り込み量基準（D：エンドミル外径）

適用被削材

炭素鋼・合金鋼・鋳鉄（＜30HRC）	工具鋼・プリハードン鋼・高硬度鋼（≦45HRC）	高硬度鋼（≦55HRC）	高硬度鋼（＞55HRC）	オーステナイト系ステンレス鋼	チタン合金耐熱合金	銅合金	アルミニウム合金
○	◎	◎	◎	-	-	-	-

選定サポート情報

荒加工から仕上げまで幅広い被削材に対応するインパクトミラクルエンドミルシリーズ

ツーリング事例被削材：SKD61（52HRC） 80×80×70

50HRCを超える高硬度材でも加工能率大幅アップを実現
豊富なラインナップで荒から仕上げまで幅広く対応

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

首部勾配

(°)

CADデータ有無

(2Ｄ/3Ｄ)

最小発注数量

メーカー標準品	0.5	1.3	4	40	15	2D/3D	1個
メーカー標準品	1	2.5	4	40	15	2D/3D	1個
メーカー標準品	1.5	3.8	4	40	15	2D/3D	1個
メーカー標準品	2	5	4	40	15	2D/3D	1個
メーカー標準品	2.5	6.3	4	40	15	2D/3D	1個
メーカー標準品	3	7.5	6	50	15	2D/3D	1個
メーカー標準品	4	10	6	50	15	2D/3D	1個
メーカー標準品	5	12.5	6	50	15	2D/3D	1個
メーカー標準品	6	15	6	50	-	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

8,048円 ( 8,853円 )	4日目
7,072円 ( 7,779円 )	4日目
7,072円 ( 7,779円 )	4日目
7,072円 ( 7,779円 )	4日目
7,072円 ( 7,779円 )	4日目
8,414円 ( 9,255円 )	4日目
7,935円 ( 8,729円 )	在庫品1日目当日出荷可能
8,500円 ( 9,350円 )	4日目
8,661円 ( 9,527円 )	3日目

詳細情報

基本情報

基本情報

単一相ナノ結晶コーティング技術により、高い皮膜硬さと耐熱性を実現した超硬エンドミル。
【特長】
・先端、溝形状をさらにブラッシュアップ。
・優れた耐チッピング性により、さらなる高速・高精度加工を達成。
・摩擦抵抗を低減し、高品位な加工面を実現。
・荒加工から仕上げまで幅広い被削材に対応するラインナップ。
【用途】
・肩削り加工、ランピング加工、3次元倣い加工、溝加工。
・ヘリカル加工、ポケット加工、正面フライス加工。

ご注意

再コーティングは、メーカーオリジナルコートとは異なります。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ワンカット70エンドミル SEHM形（スクエアタイプ・ミドル刃長）
ダイジェット
ワンカット70エンドミル SEHL形（スクエアタイプ・ロング刃長）
オーエスジー
AE-TL-N　非鉄用DLC超硬スクエアエンドミルロング形

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
