溝なしタップシリーズ Xパフォーマー S-XPF

製品特長・仕様

Xパフォーマー（XPF）転造タップシリーズのご紹介

製品の基本仕様・特長

こんなときにはXPF

低トルクで発熱を抑えられるXPFは、大径、高硬度材、MQLでの加工の他に高速、長寿命、高品位加工にも有効です。従来型の転造タップで解消出来ない様々な課題解決に是非お試し下さい。

XPFは全3シリーズ

転造タップ使い分けイメージ

従来型の転造タップ（NRT）よりも高硬度材をより速く加工できるS-XPFとLT-S-XPF。高速領域でのご使用にはOIL-S-XPFが最適です。

・硬度・切削速度別選定イメージ

注）ねじサイズM3～M12 の水溶性切削油剤（塩素フリー）、MQL を用いた加工イメージ図です。不水溶性油剤を用いた場合、発火の危険性がある為、切削速度は上図よりも低速となり、20m/min 以下を推奨します。M3 未満、M12 超えの場合は、使用する機械や被削材にもよりますが、上図よりも低い切削速度となります。


最適な切削速度

XPFの加工では、低速加工＝長寿命とは限りません。低速加工では被削材温度が低いため、塑性変形する際の抵抗が大きく、工具の摩耗を早めると考えられます。
工具寿命を伸ばすには、最初に設定した切削速度から上下に振って、耐久性を評価し、最適な切削速度を探し出すことをお勧めします。

・切削速度の違いによる耐久比較

使用工具	OIL-S-XPF M8×1.25（特殊品）
被削材	S50C
下穴	φ7.4×23mm（止り）
ねじ立て長さ	18mm（2.3D）
切削速度	10 ～40m/min
切削油剤	MQL 50cc/h（内部給油）
使用機械	横形マシニングセンタ

特殊品（センタースルー）

最適な切削油剤

潤滑性の高い水溶性切削油剤、または不水溶性切削油剤を推奨します。ただし、切削速度20m/minを超える高速加工の場合は、必ず水溶性切削油剤をご使用下さい（不水溶性油剤は発火の危険性があるため）。

使用機械・ホルダ・ワーク保持について

最大トルク、トルク曲線等、使用機械の性能をご確認の上、ご使用下さい。XPFは従来型の転造タップよりも低トルク仕様となっていますが、大径、高硬度材、高速加工等では、機械のみならずホルダ、ワーク保持状態にも充分な剛性を持たせた環境でご使用下さい。

加工トルクの計算

XPFは従来型の転造タップと比べ、計算上30%トルクを低減できます。
大径加工のトルク（計算値）は以下の表をご参考下さい。

・大径ねじの加工トルク一覧表

※本表は加工トルクの目安であり、加工トルクを保証するものではありません。実際の加工トルクは、切削速度、切削油剤、下穴径など諸条件により変動します。
※水溶性切削油剤（外部給油）を使用した場合の目安です。


表に無いサイズについては、以下の計算式で算出下さい。

＜■転造タップの加工トルク計算式＞

バリ対策

低トルク仕様のXPFは従来型の転造タップと比べ、バリの発生を抑えることができます。

使用工具	S-XPF M3×0.5 4P	従来転造タップ M3×0.5 4P
被削材	真鍮
下穴	φ2.76×3mm（通り）
ねじ立て長さ	3mm
切削速度	非公開
切削油剤	不溶性切削油剤
使用機械	専用機

面取りは60°がおすすめ

口元端面、面取りしない場合

口元端面、面取りした場合

ねじ山形の違い

転造タップで加工されためねじの山頂は、割れ込みを持った形状になります。
（写真参照）

性能・試験情報

加工データ

・35HRCの高硬度材も転造タップで

使用工具	S-XPF M6×1 4P
被削材	SCM440（35HRC）
下穴	φ5.51 ～ 5.52 ×16mm（通り）
ねじ立て長さ	16mm
切削速度	15m/min（796min-1）
切削油剤	水溶性切削油剤 塩素フリー（外部給油）
使用機械	横形マシニングセンタ

・M45 大径サイズの転造加工が可能に

使用工具	S-XPF M45×4.5 2P
被削材	SS400
下穴	φ42.65 ～φ42.68×45.5mm （止り）
ねじ立て長さ	36mm（0.8D）
切削速度	5m/min（133min-1）
切削油剤	水溶性切削油剤 塩素フリー（ 外部給油）
使用機械	横形マシニングセンタ

参考：加工トルク（換算値） 674N・m 水溶性切削油剤の他、ペーストでの加工も可能であることを確認済みです。

・切削タップの17倍の耐久性

使用工具	S-XPF M6×1 2P	スパイラルタップ M6×1
被削材	S45C（90HRB）
下穴	φ5.55×25mm（通り）	φ5×15mm（通り）
ねじ立て長さ	18mm（3D）	12mm（2D）
切削速度	15m/min（796min-1）	10m/min（530min-1）
切削油剤	水溶性切削油剤 塩素フリー 10倍
使用機械	横形マシニングセンタ

・小径ねじが多い被削材に幅広く対応

使用工具	S-XPF M1×0.25 2P
被削材	SCM440（ 35HRC） クロムモリブデン鋼	SUS420 （30HRC） ステンレス鋼	SPCC 冷間圧延鋼板	C2801P 真鍮
下穴	φ0.89 ～ 0.90×4mm（通り）
ねじ立て長さ	2mm（2D）
切削速度	5m/min（1,590min-1）		10m/min（3,180min-1）
切削油剤	水溶性切削油剤 塩素フリー 10倍
使用機械	立形マシニングセンタ

製品特長紹介動画

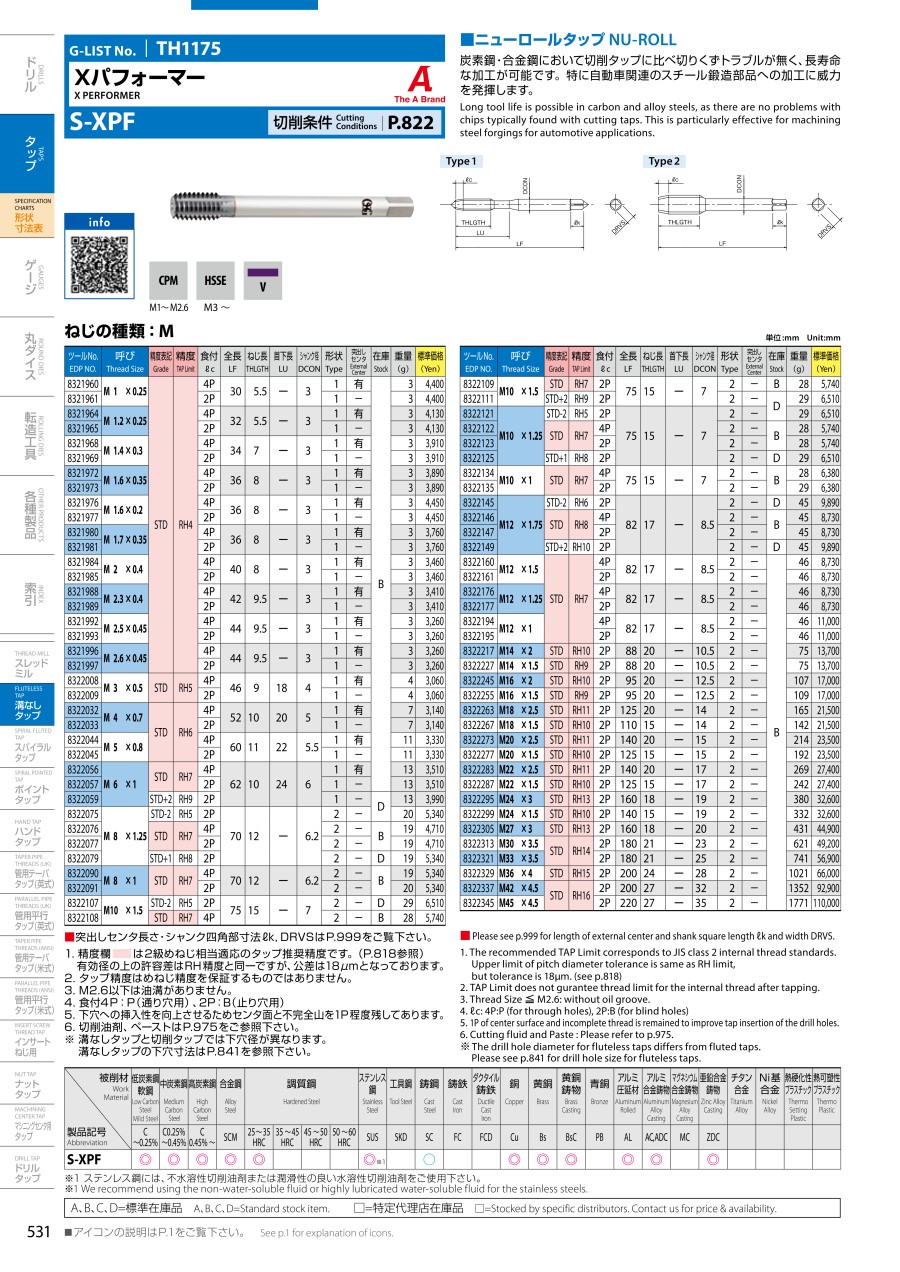

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

注：この切削条件基準法は、水溶性切削油剤（塩素フリー）を使用する場合のものです。
：M24以上のサイズは、上記切削条件基準表の70%以下での加工を推奨します。
*1：ステンレス鋼は不水溶性切削油剤または潤滑性の良い水溶性切削油剤をご使用下さい。

適用被削材

• アルミニウム合金
• アルミダイキャスト
• 黄銅
• 一般構造用鋼
• 炭素鋼
• 合金（調質）鋼

ねじ下穴加工推奨径条件

シャンク形状・突出しセンタ長さ
