オーエスジー

管用平行タップシリーズ一般用 SPT

Name: 管用平行タップシリーズ 一般用 SPT
Brand: オーエスジー
SKU: 223000437988
Rating: 4.5 (6 reviews)

カタログ |

数量スライド割引

4.5

平均満足度4.5

この商品のレビューをみる（6件）

通常単価(税別): 2,680円～448,382円

税込単価: 2,948円～493,220円

管用テーパねじの平行めねじ、および、管用平行ねじのめねじを加工するのに用います...

詳細情報を確認する

タップ種類
管用タップ
工具材質
ハイス
ねじ種類
管用平行
被削材
一般鋼 / 鋳鉄 / アルミ / 銅
コーティング・表面処理
ノンコート
被削材詳細
マグネシウム合金鋳物(MC)　適合 / 亜鉛合金鋳物(ZDC)　適合

ご注意

型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が53型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

※上記はタップ共通の切削条件のため、商品によっては被削材が対応していない場合がございます。詳しくは商品情報をご確認ください。

型番リスト

表示件数

型番

ねじサイズ（呼び）

ピッチ（P）

食付き部山数

精度（等級）

全長

(mm)

ねじ長

(mm)

シャンク径

(mm)

溝数

トラスココード

ツールNo.

CADデータ有無

RoHS?

最小発注数量

G1/2	14	4P	-	87	26	18	4	478-0744	8312854	2D/3D	10	1個
G1/4	19	4P	-	67	19	11	4	-	8312852	2D/3D	-	1個
PF1	11	4P	-	109	33	26	4	478-0728	8312858	2D/3D	10	1個
G1/16	28	4P	-	59	14	8	4	-	8312850	2D/3D	-	1個
G3/4	14	4P	-	96	28	23	4	-	8312856	2D/3D	-	1個
G3/8	19	4P	-	75	21	14	4	-	8312853	2D/3D	-	1個
G5/8	14	4P	-	91	26	19	4	478-0795	8312855	2D/3D	10	1個
G7/8	14	4P	-	102	29	24	4	478-0809	8312857	2D/3D	10	1個
G1"1/2	11	1.5P	JIS2	110	45	38	4	-	23962	2D/3D	-	1個
G1"1/2	11	4P	JIS2	110	45	38	4	-	23512	2D/3D	-	1個
G1"1/4	11	1.5P	JIS2	105	45	32	4	-	23960	2D/3D	-	1個
G1"1/4	11	4P	JIS2	105	45	32	4	-	23510	2D/3D	-	1個
G1"1/8	11	4P	JIS2	100	45	28	4	-	23509	2D/3D	-	1個
G1/2	14	1.5P	JIS2	80	35	18	4	-	23954	2D/3D	-	1個
G1/2	14	4P	JIS2	80	35	18	4	-	23504	2D/3D	-	1個
G1"3/4	11	4P	JIS2	115	45	42	6	-	23513	2D/3D	-	1個
PF1/4	19	1.5P	JIS2	62	28	11	4	-	23952	2D/3D	-	1個
PF1/4	19	4P	JIS2	62	28	11	4	-	23502	2D/3D	-	1個
PF1/8	28	1.5P	JIS2	55	19	8	4	-	23951	2D/3D	-	1個
PF1/8	28	4P	JIS2	55	19	8	4	-	23501	2D/3D	-	1個
G1	11	1.5P	JIS2	95	45	26	4	-	23958	2D/3D	-	1個
G1	11	4P	JIS2	95	45	26	4	-	23508	2D/3D	-	1個
G2"1/2	11	4P	JIS2	145	65	55	6	-	23516	2D/3D	-	1個
G2	11	4P	JIS2	120	50	46	6	-	23514	2D/3D	-	1個
G3/4	14	1.5P	JIS2	85	35	23	4	-	23956	2D/3D	-	1個
G3/4	14	4P	JIS2	85	35	23	4	-	23506	2D/3D	-	1個
G3/8	19	4P	JIS2	65	28	14	4	-	23503	2D/3D	-	1個
G3	11	4P	JIS2	155	65	65	6	-	23517	2D/3D	-	1個
G4	11	4P	JIS2	170	70	75	8	-	23519	-	-	1個
G5/8	14	4P	JIS2	82	35	19	4	-	23505	2D/3D	-	1個
G7/8	14	4P	JIS2	90	40	24	4	-	23507	2D/3D	-	1個
Rp1"1/2	11	4P	JIS2	110	45	38	4	-	23542	-	-	1個
Rp1"1/4	11	4P	JIS2	105	45	32	4	-	23540	-	-	1個
Rp1/2	14	4P	JIS2	80	35	18	4	-	23534	-	-	1個
Rp1"3/4	11	4P	JIS2	115	45	42	6	-	23543	-	-	1個
Rp1/4	19	4P	JIS2	62	28	11	4	-	23532	-	-	1個
Rp1/8	28	4P	JIS2	55	19	8	4	-	23531	-	-	1個
Rp1	11	4P	JIS2	95	45	26	4	-	23538	-	-	1個
Rp2"1/2	11	4P	JIS2	145	65	55	6	-	23546	-	-	1個
Rp2	11	4P	JIS2	120	50	46	6	-	23544	-	-	1個
Rp3"1/2	11	4P	JIS2	165	68	70	8	-	23548	-	-	1個
Rp3/4	14	4P	JIS2	85	35	23	4	-	23536	-	-	1個
Rp3/8	19	4P	JIS2	65	28	14	4	-	23533	-	-	1個
Rp3	11	4P	JIS2	155	65	65	6	-	23547	-	-	1個
Rp4	11	4P	JIS2	170	70	75	8	-	23549	-	-	1個
Rp1/8	14	4P	JIS2	82	35	19	4	-	23535	-	-	1個
Rp1/2	14	4P	-	87	26	18	4	635-5137	8312804	2D/3D	10	1個
Rp1/4	19	4P	-	67	19	11	4	-	8312802	2D/3D	-	1個
Rp1/8	28	4P	-	59	15	8	4	-	8312801	2D/3D	-	1個
Rp1	11	4P	-	109	33	26	4	478-0817	8312808	2D/3D	10	1個
Rp1/16	28	4P	-	59	14	8	4	478-0825	8312800	2D/3D	10	1個
Rp3/4	14	4P	-	96	28	23	4	478-0850	8312806	2D/3D	10	1個
Rp3/8	19	4P	-	75	21	14	4	-	8312803	2D/3D	-	1個

通常単価(税別) (税込単価)	通常出荷日

8,564円 ( 9,420円 )	1日目
3,723円 ( 4,095円 )	1日目
27,858円 ( 30,644円 )	1日目
3,210円 ( 3,531円 )	1日目
12,304円 ( 13,534円 )	1日目
5,408円 ( 5,949円 )	1日目
12,166円 ( 13,383円 )	1日目
21,415円 ( 23,557円 )	1日目
47,196円 ( 51,916円 )	1日目
49,963円 ( 54,959円 )	1日目
34,222円 ( 37,644円 )	1日目
36,065円 ( 39,672円 )	1日目
35,367円 ( 38,904円 )	1日目
8,564円 ( 9,420円 )	1日目
7,292円 ( 8,021円 )	1日目
78,960円 ( 86,856円 )	1日目
3,723円 ( 4,095円 )	1日目
3,389円 ( 3,728円 )	1日目
3,075円 ( 3,383円 )	1日目
2,680円 ( 2,948円 )	1日目
23,280円 ( 25,608円 )	1日目
19,678円 ( 21,646円 )	1日目
161,592円 ( 177,751円 )	1日目
91,456円 ( 100,602円 )	1日目
12,304円 ( 13,534円 )	1日目
10,556円 ( 11,612円 )	1日目
4,618円 ( 5,080円 )	1日目
250,059円 ( 275,065円 )	1日目
448,382円 ( 493,220円 )	1日目
10,354円 ( 11,389円 )	1日目
18,325円 ( 20,158円 )	1日目
49,963円 ( 54,959円 )	1日目
36,065円 ( 39,672円 )	1日目
7,292円 ( 8,021円 )	1日目
78,960円 ( 86,856円 )	1日目
3,389円 ( 3,728円 )	1日目
2,680円 ( 2,948円 )	1日目
19,678円 ( 21,646円 )	1日目
161,592円 ( 177,751円 )	1日目
91,456円 ( 100,602円 )	1日目
330,538円 ( 363,592円 )	1日目
10,556円 ( 11,612円 )	1日目
4,618円 ( 5,080円 )	1日目
250,059円 ( 275,065円 )	1日目
448,382円 ( 493,220円 )	1日目
10,354円 ( 11,389円 )	1日目
8,564円 ( 9,420円 )	1日目
3,723円 ( 4,095円 )	1日目
3,075円 ( 3,383円 )	1日目
27,858円 ( 30,644円 )	1日目
3,210円 ( 3,531円 )	1日目
15,157円 ( 16,673円 )	1日目
5,408円 ( 5,949円 )	1日目

詳細情報

基本情報

基本情報

管用テーパねじの平行めねじ、および、管用平行ねじのめねじを加工するのに用います。

ご注意

型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

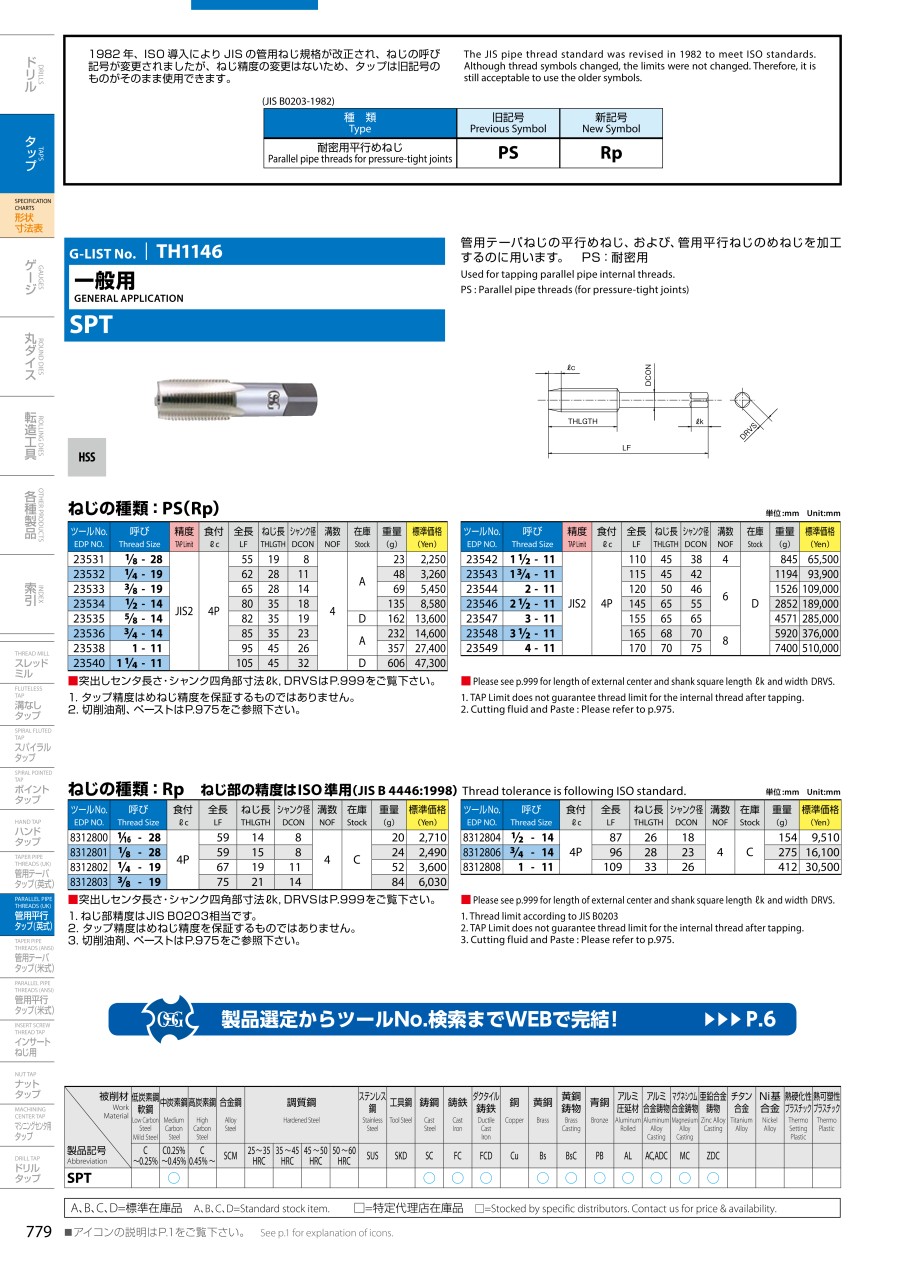

カタログ

カタログ (見開き版)

商品担当おすすめ

オーエスジー
ねじ切り丸ダイスシリーズ管用平行ねじ切り丸ダイス SPD-S-PF
ミスミ
MTシリーズハイス鋼ポイントタップ
ミスミ
MTシリーズハイス鋼スパイラルタップ MT-SPFT

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
