ポイントタップシリーズ 深穴用 EX-DH-POT

  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
1,2147,486
税込単価
1,3358,235

通り穴でねじ立て長さが特に長く、焼付をおこしやすい被削材に適しています。

詳細情報を確認する

ご注意

  • 旧形状(表記)はメーカー在庫がなくなりしだい、新形状に変更となります。
  • 突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の<シャンク形状・突出しセンタ長さ>をご参照ください。
    型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目(2D/3D)または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定:候補が29型番あります。
数量:

商品情報

外形図

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別(一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等)に回転数、送り速度、切込み量を記載したものです。
  • 加工環境(工作機械、ツーリング等)によっても最適加工条件は変化しますので、加工状況(加工面、ビビり等)を確認して補正しながらご使用ください。

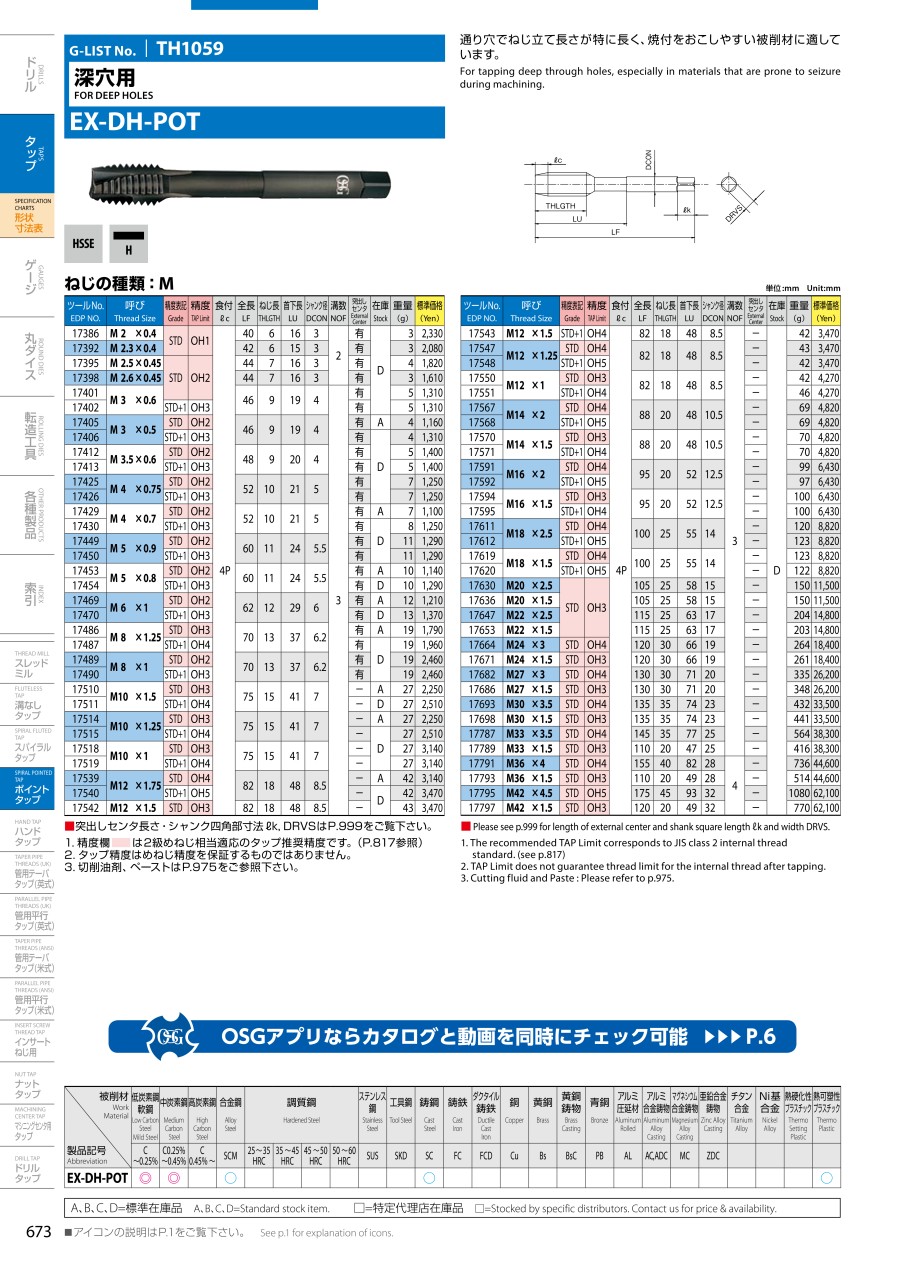

ポイントタップシリーズ 深穴用  EX-DH-POT 推奨切削条件表

シャンク形状・突出しセンタ長さ

シャンク四角部形状
突き出しセンタ長さ

型番リスト

表示件数

ねじ種類

ねじサイズ(呼び)

ピッチ(P)

精度(等級)

全長

(mm)

ねじ長

(mm)

首下長

(mm)

シャンク径

(mm)

溝数

トラスココード

ツールNo.

突き出しセンタ

CADデータ有無

最小発注数量
メートル
M2
0.4
OH1
40
6
16
3
2
822-2531
17386
-
1個
メートル
M2.3
0.4
OH1
42
6
15
3
2
822-2530
17392
-
1個
メートル
M2.5
0.45
OH2
44
7
16
3
2
822-2533
17395
-
1個
メートル
M2.6
0.45
OH2
44
7
16
3
2
822-2534
17398
-
1個
メートル
M3
0.5
OH2
46
9
19
4
3
-
17405
-
1個
メートル
M4
0.7
OH2
52
10
21
5
3
-
17429
-
1個
メートル
M5
0.8
OH2
60
11
24
5.5
3
-
17453
-
1個
メートル
M6
1
OH2
62
12
29
6
3
-
17469
-
1個
メートル
M3
0.5
OH3
46
9
19
4
3
822-2574
17406
-
1個
メートル
M4
0.7
OH3
52
10
21
5
3
822-2577
17430
-
1個
メートル
M5
0.8
OH3
60
11
24
5.5
3
822-2579
17454
-
1個
メートル
M8
1.25
OH3
70
13
37
6.2
3
-
17486
-
1個
メートル
M10
1.5
OH3
75
15
41
7
3
-
17510
-
2D/3D
1個
メートル
M10
1.25
OH3
75
15
41
7
3
-
17514
-
2D/3D
1個
メートル
M12
1.5
OH3
82
18
48
8.5
3
822-2561
17542
-
2D/3D
1個
メートル
M14
1.5
OH3
88
20
48
10.5
3
822-2562
17570
-
2D/3D
1個
メートル
M16
1.5
OH3
95
20
52
12.5
3
822-2563
17594
-
2D/3D
1個
メートル
M8
1.25
OH4
70
13
37
6.2
3
822-2600
17487
-
1個
メートル
M10
1.5
OH4
75
15
41
7
3
822-2585
17511
-
2D/3D
1個
メートル
M10
1.25
OH4
75
15
41
7
3
822-2584
17515
-
2D/3D
1個
メートル
M12
1.5
OH4
82
18
48
8.5
3
822-2588
17543
-
2D/3D
1個
メートル
M12
1.75
OH4
82
18
48
8.5
3
-
17539
-
2D/3D
1個
メートル
M14
1.5
OH4
88
20
48
10.5
3
822-2589
17571
-
2D/3D
1個
メートル
M14
2
OH4
88
20
48
10.5
3
822-2590
17567
-
2D/3D
1個
メートル
M16
1.5
OH4
95
20
52
12.5
3
822-2591
17595
-
2D/3D
1個
メートル
M16
2
OH4
95
20
52
12.5
3
822-2592
17591
-
2D/3D
1個
メートル
M12
1.75
OH5
82
18
48
8.5
3
822-2602
17540
-
2D/3D
1個
メートル
M14
2
OH5
88
20
48
10.5
3
822-2603
17568
-
2D/3D
1個
メートル
M16
2
OH5
95
20
52
12.5
3
822-2604
17592
-
2D/3D
1個
通常単価(税別) (税込単価)
通常出荷日
2,698
( 2,968 )
3日目
2,412
( 2,653 )
3日目
2,300
( 2,530 )
1日目
1,882
( 2,070 )
3日目
1,274
( 1,401 )
3日目
1,214
( 1,335 )
3日目
1,254
( 1,379 )
3日目
1,274
( 1,401 )
3日目
1,526
( 1,679 )
3日目
1,446
( 1,591 )
3日目
1,508
( 1,659 )
3日目
1,956
( 2,152 )
3日目
2,450
( 2,695 )
3日目
2,556
( 2,812 )
在庫品1日目当日出荷可能
4,008
( 4,409 )
3日目
5,604
( 6,164 )
3日目
7,486
( 8,235 )
3日目
2,280
( 2,508 )
3日目
2,906
( 3,197 )
3日目
2,906
( 3,197 )
3日目
4,008
( 4,409 )
3日目
3,438
( 3,782 )
3日目
5,604
( 6,164 )
3日目
5,604
( 6,164 )
3日目
7,486
( 8,235 )
3日目
7,486
( 8,235 )
3日目
4,008
( 4,409 )
3日目
5,604
( 6,164 )
3日目
7,486
( 8,235 )
3日目

詳細情報

基本情報

通り穴でねじ立て長さが特に長く、焼付をおこしやすい被削材に適しています。

ご注意

  • 旧形状(表記)はメーカー在庫がなくなりしだい、新形状に変更となります。
  • 突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の<シャンク形状・突出しセンタ長さ>をご参照ください。
    型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目(2D/3D)または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
