ポイントタップシリーズ高速シンクロタップロングシャンク HS-LT-RFT

Name: ポイントタップシリーズ 高速シンクロタップ ロングシャンク HS-LT-RFT
Brand: オーエスジー
SKU: 223000437416
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 4,318円～50,082円

税込単価: 4,750円～55,090円

通常出荷日：1日目～3日目

完全リード送り機構付の機械専用で高速・高精度の通りねじ加工に適しています。

55.0

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

詳細を確認

未確定：候補が34型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

シャンク形状・突出しセンタ長さ

型番リスト

表示件数

型番

ねじサイズ（呼び）

ピッチ（P）

精度（等級）

全長

(mm)

ねじ長

(mm)

首下長

(mm)

シャンク径

(mm)

溝数

ツールNo.

突き出しセンタ

CADデータ有無

最小発注数量

M3	0.5	OH3	100	11	19	4	3	8304010	有	-	1個
M3	0.5	OH3	120	11	19	4	3	8304011	有	-	1個
M4	0.7	OH3	100	13	21	6	3	8304013	有	-	1個
M4	0.7	OH3	150	13	21	6	3	8304015	有	-	1個
M5	0.8	OH3	100	16	24	6	3	8304016	-	-	1個
M5	0.8	OH3	150	16	24	6	3	8304018	-	-	1個
M6	1	OH3	100	19	29	6	3	8304019	-	-	1個
M6	1	OH3	150	19	29	6	3	8304021	-	-	1個
M8	1.25	OH4	100	22	37	8	3	8304023	-	2D/3D	1個
M8	1.25	OH4	150	22	37	8	3	8304025	-	2D/3D	1個
M10	1.5	OH4	100	24	41	8	3	8304030	-	2D/3D	1個
M10	1.5	OH4	150	24	41	8	3	8304032	-	2D/3D	1個
M10	1.25	OH4	100	24	41	8	3	8304034	-	2D/3D	1個
M10	1.25	OH4	150	24	41	8	3	8304036	-	2D/3D	1個
M12	1.5	OH4	100	29	48	10	3	8304045	-	2D/3D	1個
M12	1.5	OH4	150	29	48	10	3	8304047	-	2D/3D	1個
M12	1.25	OH4	100	29	48	10	3	8304049	-	2D/3D	1個
M12	1.25	OH4	150	29	48	10	3	8304051	-	2D/3D	1個
M12	1.75	OH4	100	29	48	10	3	8304041	-	2D/3D	1個
M12	1.75	OH4	150	29	48	10	3	8304043	-	2D/3D	1個
M14	1.5	OH4	150	30	48	12	3	8304062	-	2D/3D	1個
M14	2	OH5	150	30	48	12	3	8304058	-	2D/3D	1個
M16	1.5	OH4	150	32	60	16	3	8304069	-	2D/3D	1個
M16	2	OH5	150	32	60	16	3	8304065	-	2D/3D	1個
M18	1.5	OH4	150	37	70	16	4	8304075	-	2D/3D	1個
M18	2.5	OH5	150	37	70	16	4	8304072	-	2D/3D	1個
M20	1.5	OH4	150	37	75	16	4	8304081	-	2D/3D	1個
M20	2.5	OH5	150	37	75	16	4	8304078	-	2D/3D	1個
M22	1.5	OH4	150	38	80	20	4	8304087	-	2D/3D	1個
M22	2.5	OH5	150	38	80	20	4	8304084	-	2D/3D	1個
M24	1.5	OH4	150	45	90	20	4	8304093	-	2D/3D	1個
M24	3	OH5	150	45	90	20	4	8304090	-	2D/3D	1個
M27	3	OH5	200	45	98	20	4	8304098	-	2D/3D	1個
M30	3.5	OH6	200	48	110	25	4	8304106	-	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

5,496円 ( 6,046円 )	1日目
5,642円 ( 6,206円 )	1日目
5,042円 ( 5,546円 )	1日目
8,867円 ( 9,754円 )	1日目
4,610円 ( 5,071円 )	1日目
7,584円 ( 8,342円 )	1日目
4,318円 ( 4,750円 )	1日目
7,190円 ( 7,909円 )	1日目
5,042円 ( 5,546円 )	1日目
8,565円 ( 9,422円 )	1日目
6,139円 ( 6,753円 )	3日目
9,403円 ( 10,343円 )	1日目
6,139円 ( 6,753円 )	1日目
9,403円 ( 10,343円 )	1日目
7,643円 ( 8,407円 )	1日目
10,176円 ( 11,194円 )	1日目
7,643円 ( 8,407円 )	1日目
10,176円 ( 11,194円 )	1日目
7,643円 ( 8,407円 )	1日目
10,176円 ( 11,194円 )	1日目
12,070円 ( 13,277円 )	1日目
12,070円 ( 13,277円 )	1日目
13,043円 ( 14,347円 )	1日目
13,043円 ( 14,347円 )	1日目
16,444円 ( 18,088円 )	1日目
16,444円 ( 18,088円 )	1日目
20,402円 ( 22,442円 )	1日目
20,402円 ( 22,442円 )	1日目
23,637円 ( 26,001円 )	1日目
23,637円 ( 26,001円 )	1日目
28,229円 ( 31,052円 )	1日目
28,229円 ( 31,052円 )	1日目
43,246円 ( 47,571円 )	1日目
50,082円 ( 55,090円 )	1日目

詳細情報

基本情報

基本情報

完全リード送り機構付の機械専用で高速・高精度の通りねじ加工に適しています。

ご注意

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

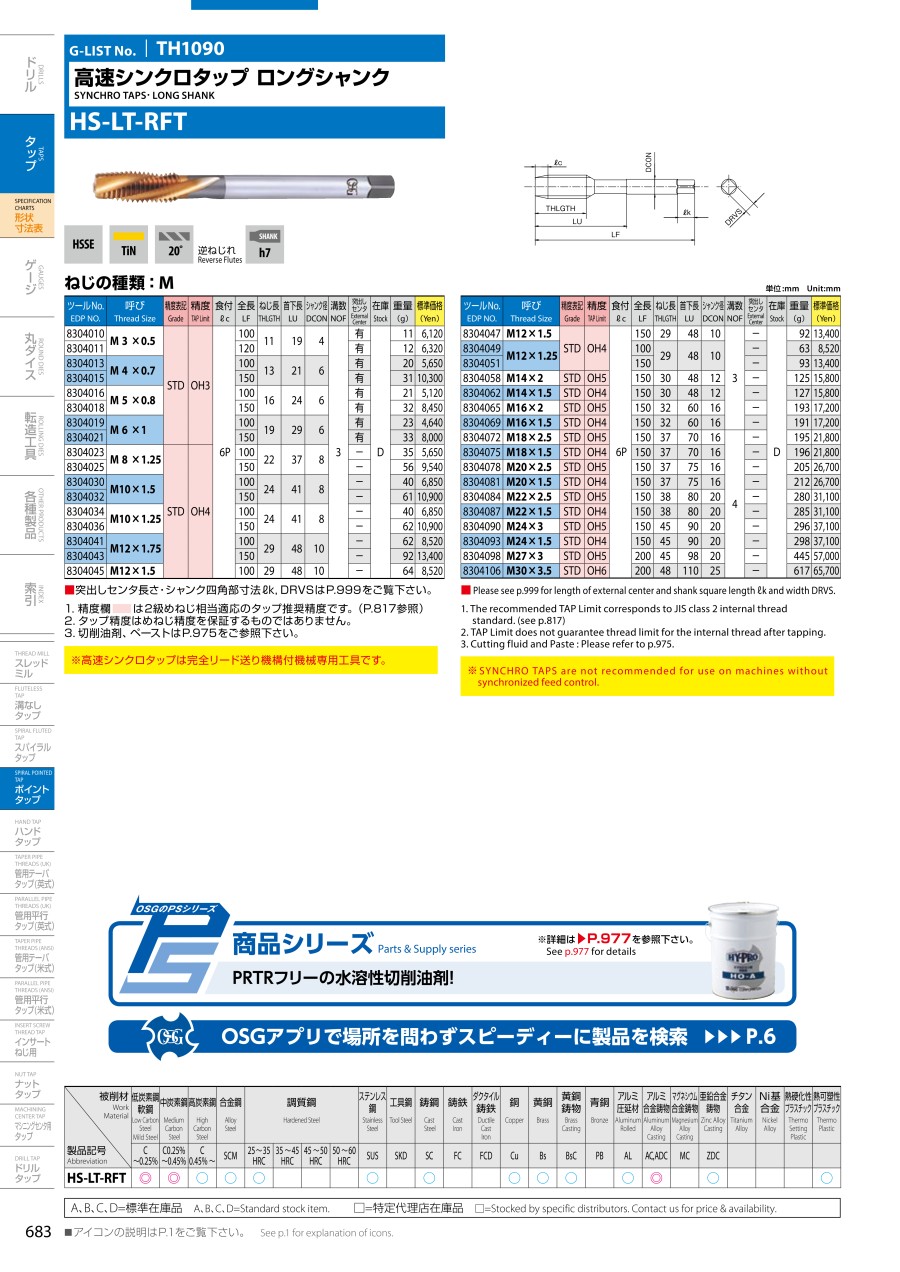

カタログ (見開き版)

商品担当おすすめ

サンドビック
CoroTap（R）200 ポイントタップ
サンドビック
CoroTap（R） T200-PM101JA/JBシリーズポイントタップ
サンドビック
CoroTap（R） T200-PM100JA/JBシリーズポイントタップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ポイントタップシリーズ高速シンクロタップロングシャンク HS-LT-RFTのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

通り穴加工で使用

満足度：5.02020/04/08

アルミ、S45Cの材質に対して通り穴加工の際に使用しています。油を付けなくても水溶性の切削油で加工ができるので、この商品...もっと読む
