オーエスジー

ポイントタップシリーズ一般用ホモ処理 EX-H-POT

Name: ポイントタップシリーズ 一般用ホモ処理 EX-H-POT
Brand: オーエスジー
SKU: 223000437360
Rating: 4.3 (6 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（6件）

通常単価(税別): 906円～44,365円

税込単価: 997円～48,802円

標準のポイントタップではねじ部の突出し長さが不足するような場合に使用

詳細情報を確認する

タップ種類
ポイントタップ
工具材質
バナジウムハイス
ねじ種類
メートル
穴種類
通リ穴用
被削材
一般鋼 / 鋳鉄 / 樹脂
コーティング・表面処理
ホモ処理
食付き部山数
5P
被削材詳細
合金鋼(SCM)　適合

ご注意

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が46型番あります。

商品情報
型番リスト
詳細情報

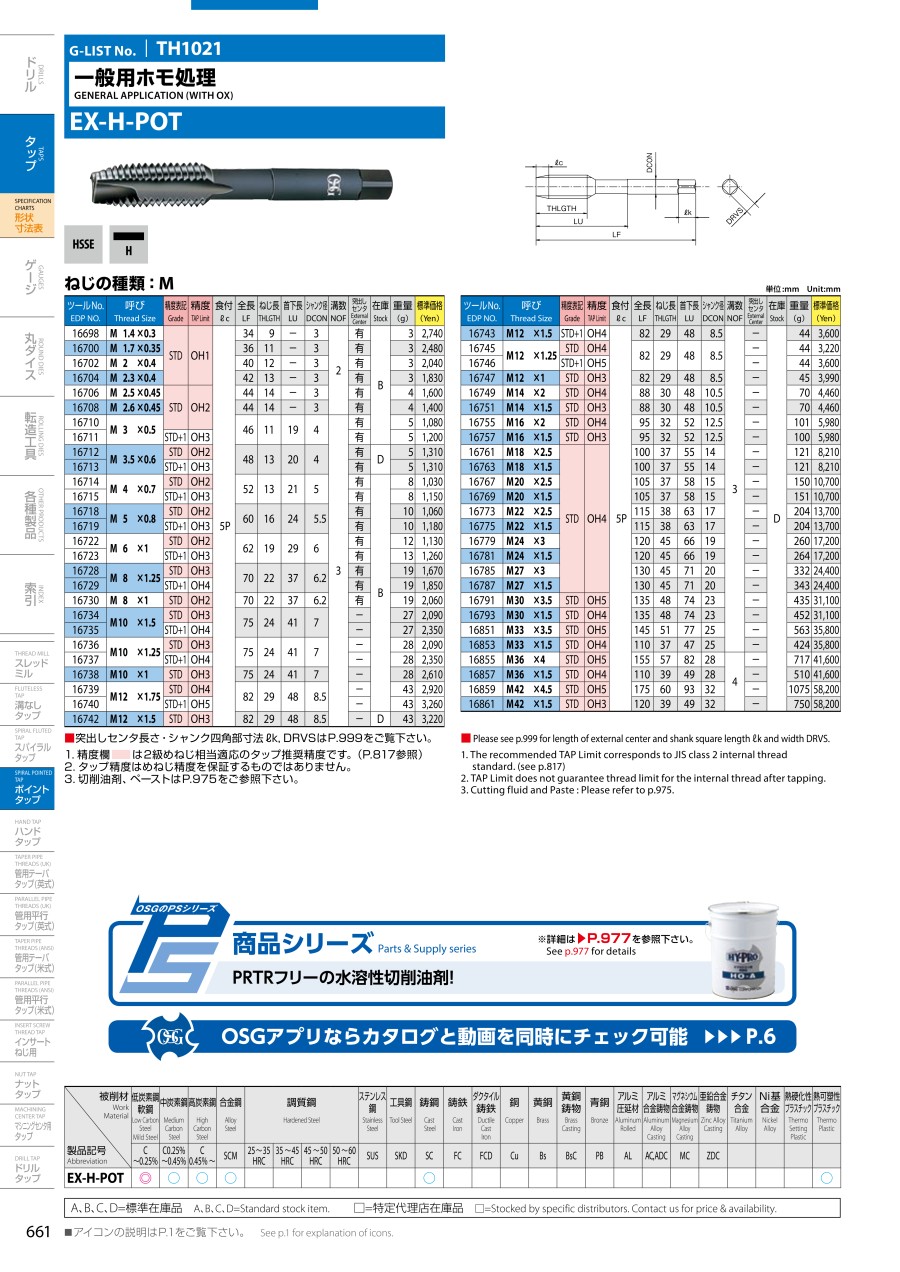

カタログ

商品情報

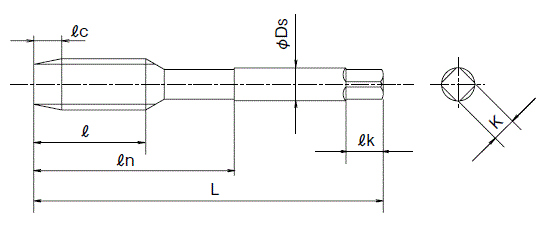

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

シャンク形状・突出しセンタ長さ

型番リスト

表示件数

型番

EX-H-POT-OH1-M2X0.4

EX-H-POT-OH1-M2.3X0.4

EX-H-POT-OH2-M2.5X0.45

EX-H-POT-OH2-M2.6X0.45

EX-H-POT-OH2-M3X0.5

EX-H-POT-OH2-M3.5X0.6

EX-H-POT-OH3-M3.5X0.6

EX-H-POT-OH3-M10X1.25

EX-H-POT-OH4-M10X1.25

EX-H-POT-OH4-M12X1.5

EX-H-POT-OH4-M12X1.25

EX-H-POT-OH4-M12X1.75

EX-H-POT-OH5-M12X1.25

EX-H-POT-OH5-M12X1.75

ねじサイズ（呼び）

ピッチ（P）

精度（等級）

全長

(mm)

ねじ長

(mm)

首下長

(mm)

シャンク径

(mm)

溝数

トラスココード

ツールNo.

突き出しセンタ

CADデータ有無

RoHS?

最小発注数量

M2	0.4	OH1	40	12	-	3	2	-	16702	-	-	-	1個
M2.3	0.4	OH1	42	13	-	3	2	-	16704	-	-	10	1個
M2.5	0.45	OH2	44	14	-	3	2	-	16706	-	-	-	1個
M2.6	0.45	OH2	44	14	-	3	2	-	16708	-	-	10	1個
M3	0.5	OH2	46	11	19	4	3	-	16710	-	-	-	1個
M3.5	0.6	OH2	48	13	20	4	3	822-3450	16712	有	-	-	1個
M4	0.7	OH2	52	13	21	5	3	-	16714	有	-	-	1個
M5	0.8	OH2	60	16	24	5.5	3	-	16718	有	-	-	1個
M6	1	OH2	62	19	29	6	3	-	16722	-	-	-	1個
M8	1	OH2	70	22	37	6.2	3	-	16730	-	-	10	1個
M3	0.5	OH3	46	11	19	4	3	-	16711	有	-	-	1個
M3.5	0.6	OH3	48	13	20	4	3	822-3455	16713	有	-	-	1個
M4	0.7	OH3	52	13	21	5	3	-	16715	有	-	-	1個
M5	0.8	OH3	60	16	24	5.5	3	-	16719	有	-	-	1個
M6	1	OH3	62	19	29	6	3	-	16723	-	-	-	1個
M8	1.25	OH3	70	22	37	6.2	3	-	16728	-	-	-	1個
M10	1	OH3	75	24	41	7	3	-	16738	-	2D/3D	10	1個
M10	1.5	OH3	75	24	41	7	3	-	16734	-	2D/3D	-	1個
M10	1.25	OH3	75	24	41	7	3	-	16736	-	2D/3D	10	1個
M12	1	OH3	82	29	48	8.5	3	822-3451	16747	-	2D/3D	-	1個
M12	1.5	OH3	82	29	48	8.5	3	822-3452	16742	-	2D/3D	-	1個
M14	1.5	OH3	88	30	48	10.5	3	822-3453	16751	-	2D/3D	-	1個
M16	1.5	OH3	95	32	52	12.5	3	822-3454	16757	-	2D/3D	-	1個
M8	1.25	OH4	70	22	37	6.2	3	-	16729	-	-	-	1個
M10	1.5	OH4	75	24	41	7	3	-	16735	-	2D/3D	10	1個
M10	1.25	OH4	75	24	41	7	3	-	16737	-	2D/3D	10	1個
M12	1.5	OH4	82	29	48	8.5	3	822-3458	16743	-	2D/3D	-	1個
M12	1.25	OH4	82	29	48	8.5	3	822-3457	16745	-	2D/3D	-	1個
M12	1.75	OH4	82	29	48	8.5	3	-	16739	-	2D/3D	-	1個
M14	2	OH4	88	30	48	10.5	3	822-3459	16749	-	2D/3D	-	1個
M16	2	OH4	95	32	52	12.5	3	822-3460	16755	-	2D/3D	-	1個
M18	1.5	OH4	100	37	55	14	3	822-3461	16763	-	2D/3D	-	1個
M18	2.5	OH4	100	37	55	14	3	822-3462	16761	-	2D/3D	-	1個
M20	1.5	OH4	105	37	58	15	3	822-3463	16769	-	2D/3D	-	1個
M20	2.5	OH4	105	37	58	15	3	822-3464	16767	-	2D/3D	-	1個
M22	1.5	OH4	115	38	63	17	3	822-3465	16775	有	2D/3D	-	1個
M22	2.5	OH4	115	38	63	17	3	822-3466	16773	有	2D/3D	-	1個
M24	1.5	OH4	120	45	66	19	3	822-3467	16781	有	2D/3D	-	1個
M24	3	OH4	120	45	66	19	3	822-3468	16779	有	2D/3D	-	1個
M27	3	OH4	130	45	71	20	3	822-3470	16785	有	2D/3D	-	1個
M12	1.25	OH5	82	29	48	8.5	3	822-3474	16746	-	2D/3D	-	1個
M12	1.75	OH5	82	29	48	8.5	3	-	16740	-	2D/3D	-	1個
M30	3.5	OH5	135	48	74	23	3	822-3475	16791	有	2D/3D	-	1個
M33	3.5	OH5	145	51	77	25	3	822-3476	16851	有	2D/3D	-	1個
M36	4	OH5	155	57	82	28	4	822-3477	16855	有	2D/3D	-	1個
M42	4.5	OH5	175	60	93	32	4	822-3478	16859	-	2D/3D	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,500円 ( 2,750円 )	1日目
2,258円 ( 2,484円 )	1日目
1,980円 ( 2,178円 )	3日目
1,737円 ( 1,911円 )	1日目
1,345円 ( 1,480円 )	在庫品1日目当日出荷可能
1,669円 ( 1,836円 )	1日目
906円 ( 997円 )	5日目
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	1日目
2,520円 ( 2,772円 )	1日目
1,474円 ( 1,621円 )	1日目
1,669円 ( 1,836円 )	1日目
1,410円 ( 1,551円 )	1日目
1,455円 ( 1,601円 )	1日目
1,557円 ( 1,713円 )	10日目
2,060円 ( 2,266円 )	1日目
3,052円 ( 3,357円 )	1日目
2,590円 ( 2,849円 )	1日目
2,590円 ( 2,849円 )	1日目
3,957円 ( 4,353円 )	1日目
3,496円 ( 3,846円 )	1日目
4,201円 ( 4,621円 )	1日目
5,363円 ( 5,899円 )	1日目
2,277円 ( 2,505円 )	1日目
2,860円 ( 3,146円 )	1日目
2,860円 ( 3,146円 )	1日目
3,723円 ( 4,095円 )	1日目
3,496円 ( 3,846円 )	1日目
3,225円 ( 3,548円 )	1日目
4,201円 ( 4,621円 )	1日目
5,363円 ( 5,899円 )	1日目
7,366円 ( 8,103円 )	1日目
7,366円 ( 8,103円 )	1日目
9,248円 ( 10,173円 )	1日目
9,248円 ( 10,173円 )	1日目
10,488円 ( 11,537円 )	1日目
10,488円 ( 11,537円 )	1日目
13,043円 ( 14,347円 )	1日目
13,043円 ( 14,347円 )	1日目
18,519円 ( 20,371円 )	1日目
3,723円 ( 4,095円 )	1日目
3,433円 ( 3,776円 )	1日目
23,637円 ( 26,001円 )	1日目
27,317円 ( 30,049円 )	1日目
31,666円 ( 34,833円 )	1日目
44,365円 ( 48,802円 )	1日目

詳細情報

基本情報

基本情報

標準のポイントタップではねじ部の突出し長さが不足するような場合に使用

ご注意

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

サンドビック
CoroTap（R）200 ポイントタップ
サンドビック
CoroTap（R） T200-PM101JA/JBシリーズポイントタップ
サンドビック
CoroTap（R） T200-PM100JA/JBシリーズポイントタップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
