オーエスジー

スパイラルタップシリーズ TiNコ－ティング TIN-SFT

Name: スパイラルタップシリーズ TiNコ－ティング TIN-SFT
Brand: オーエスジー
SKU: 223000436460
Rating: 4.7 (7 reviews)

カタログ |

通常単価(税別): 2,986円～8,796円

税込単価: 3,285円～9,676円

通常出荷日：在庫品1日目～10日目一部当日出荷可能

ねじ立て長さが2D 以下の加工で、水溶性切削油剤を使用してタッピングする低・中炭素鋼、ステンレス鋼に適...

詳細を確認

4.74.7

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

詳細を確認

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

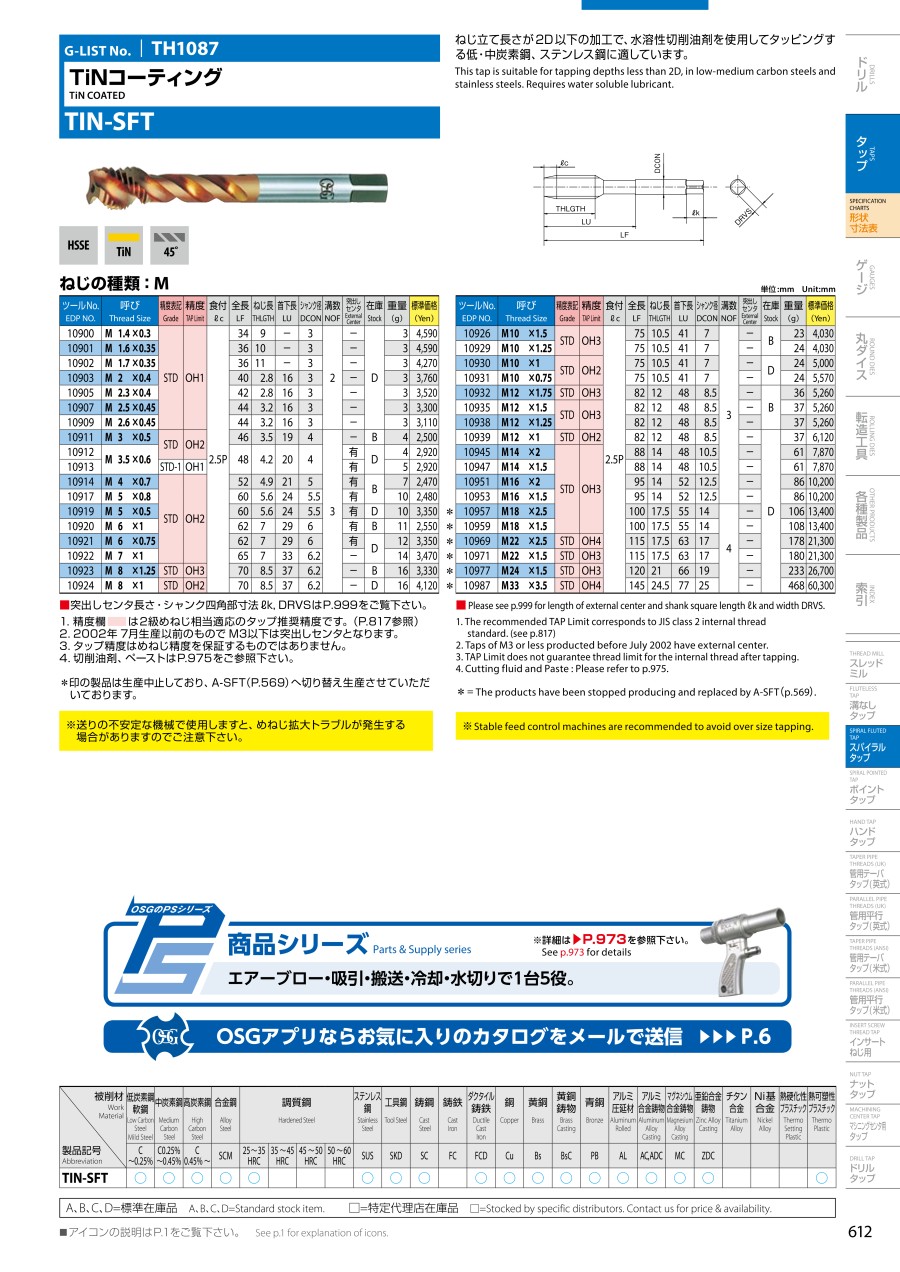

カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

※上記はタップ共通の切削条件のため、商品によっては被削材が対応していない場合がございます。詳しくは商品情報をご確認ください。

シャンク形状・突出しセンタ長さ

型番リスト

表示件数

型番

ねじサイズ（呼び）

ピッチ（P）

精度（等級）

全長

(mm)

ねじ長

(mm)

首下長

(mm)

シャンク径

(mm)

溝数

ねじれ角

(°)

トラスココード

ツールNo.

CADデータ有無

RoHS?

最小発注数量

M1.4	0.3	OH1	34	9	11.5	3	2	-	824-0396	10900	2D/3D	-	1個
M1.6	0.35	OH1	36	10	13.5	3	2	-	824-0397	10901	2D/3D	-	1個
M1.7	0.35	OH1	36	11	13.5	3	2	-	824-0398	10902	-	-	1個
M2	0.4	OH1	40	2.8	16	3	2	-	824-0402	10903	2D/3D	-	1個
M2.3	0.4	OH1	42	2.8	16	3	2	-	824-0399	10905	2D/3D	-	1個
M2.5	0.45	OH1	44	3.2	16	3	2	-	824-0400	10907	2D/3D	-	1個
M2.6	0.45	OH1	44	3.2	16	3	2	-	824-0401	10909	2D/3D	-	1個
M3.5	0.6	OH1	48	4.2	20	4	3	-	824-0403	10913	-	-	1個
M3	0.5	OH2	46	3.5	19	4	3	-	-	10911	2D/3D	-	1個
M3.5	0.6	OH2	48	4.2	20	4	3	-	824-0407	10912	-	-	1個
M4	0.7	OH2	52	4.9	21	5	3	-	-	10914	-	-	1個
M5	0.5	OH2	60	5.6	24	5.5	3	-	824-0408	10919	-	-	1個
M5	0.8	OH2	60	5.6	24	5.5	3	-	-	10917	-	-	1個
M6	0.75	OH2	62	7	29	6	3	-	824-0409	10921	-	-	1個
M6	1	OH2	62	7	29	6	3	-	-	10920	-	-	1個
M7	1	OH2	65	7	33	6.2	3	-	824-0410	10922	-	-	1個
M8	1	OH2	70	8.5	37	6.2	3	-	824-0411	10924	2D/3D	-	1個
M10	0.75	OH2	75	10.5	41	7	3	-	824-0404	10931	2D/3D	-	1個
M10	1	OH2	75	10.5	41	7	3	-	824-0405	10930	2D/3D	-	1個
M12	1	OH2	82	12	48	8.5	3	-	824-0406	10939	2D/3D	-	1個
M8	1.25	OH3	70	8.5	37	6.2	3	-	-	10923	2D/3D	-	1個
M10	1.5	OH3	75	10.5	41	7	3	-	-	10926	2D/3D	-	1個
M10	1.25	OH3	75	10.5	41	7	3	-	-	10929	2D/3D	-	1個
M12	1.5	OH3	82	12	48	8.5	3	-	-	10935	2D/3D	10	1個
M12	1.25	OH3	82	12	48	8.5	3	-	-	10938	2D/3D	10	1個
M12	1.75	OH3	82	12	48	8.5	3	-	-	10932	2D/3D	-	1個
M14	1.5	OH3	88	14	48	10.5	3	-	824-0412	10947	2D/3D	-	1個
M14	2	OH3	88	14	48	10.5	3	-	824-0413	10945	2D/3D	-	1個
M16	1.5	OH3	95	14	52	12.5	3	-	824-0414	10953	2D/3D	-	1個
M16	2	OH3	95	14	52	12.5	3	-	824-0415	10951	2D/3D	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,301円 ( 4,731円 )	1日目
4,301円 ( 4,731円 )	1日目
4,108円 ( 4,519円 )	1日目
3,823円 ( 4,205円 )	10日目
3,671円 ( 4,038円 )	1日目
3,555円 ( 3,911円 )	在庫品1日目当日出荷可能
3,437円 ( 3,781円 )	1日目
3,319円 ( 3,651円 )	1日目
2,995円 ( 3,295円 )	在庫品1日目当日出荷可能
3,319円 ( 3,651円 )	10日目
2,986円 ( 3,285円 )	5日目
3,562円 ( 3,918円 )	1日目
2,986円 ( 3,285円 )	在庫品1日目当日出荷可能
3,562円 ( 3,918円 )	1日目
3,019円 ( 3,321円 )	在庫品1日目当日出荷可能
3,638円 ( 4,002円 )	1日目
4,025円 ( 4,428円 )	1日目
4,998円 ( 5,498円 )	1日目
4,543円 ( 4,997円 )	1日目
4,886円 ( 5,375円 )	1日目
3,457円 ( 3,803円 )	在庫品1日目当日出荷可能
3,869円 ( 4,256円 )	在庫品1日目当日出荷可能
3,869円 ( 4,256円 )	1日目
4,574円 ( 5,031円 )	1日目
4,574円 ( 5,031円 )	1日目
4,574円 ( 5,031円 )	在庫品1日目当日出荷可能
7,058円 ( 7,764円 )	1日目
7,058円 ( 7,764円 )	1日目
8,796円 ( 9,676円 )	1日目
8,796円 ( 9,676円 )	10日目

詳細情報

基本情報

基本情報

ねじ立て長さが2D 以下の加工で、水溶性切削油剤を使用してタッピングする低・中炭素鋼、ステンレス鋼に適しています。

ご注意

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オーエスジー
EXZ-SFT 一般用高耐久スパイラルタップ
サンドビック
CoroTap（R）300 スパイラルタップ
サンドビック
CoroTap（R） T300-PM101JA/JBシリーズスパイラルタップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
