オーエスジー

2刃ロングネックボールエンド形(高硬度用) WXS-LN-EBD

Name: 2刃ロングネック ボールエンド形(高硬度用) WXS-LN-EBD
Brand: オーエスジー
SKU: 223000433591
Rating: 4.2 (4 reviews)

カタログ

通常単価(税別): 3,019円～7,992円特別価格

税込単価: 3,321円～8,791円特別価格

一部SALE 2026.09.30まで

通常出荷日：在庫品1日目当日出荷可能

超耐熱、超硬質の新開発WXスーパーコートを施した高剛性型エンドミル。一般鋼の高速加工はもちろん焼入れ鋼...

詳細を確認

4.24.2

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

商品情報

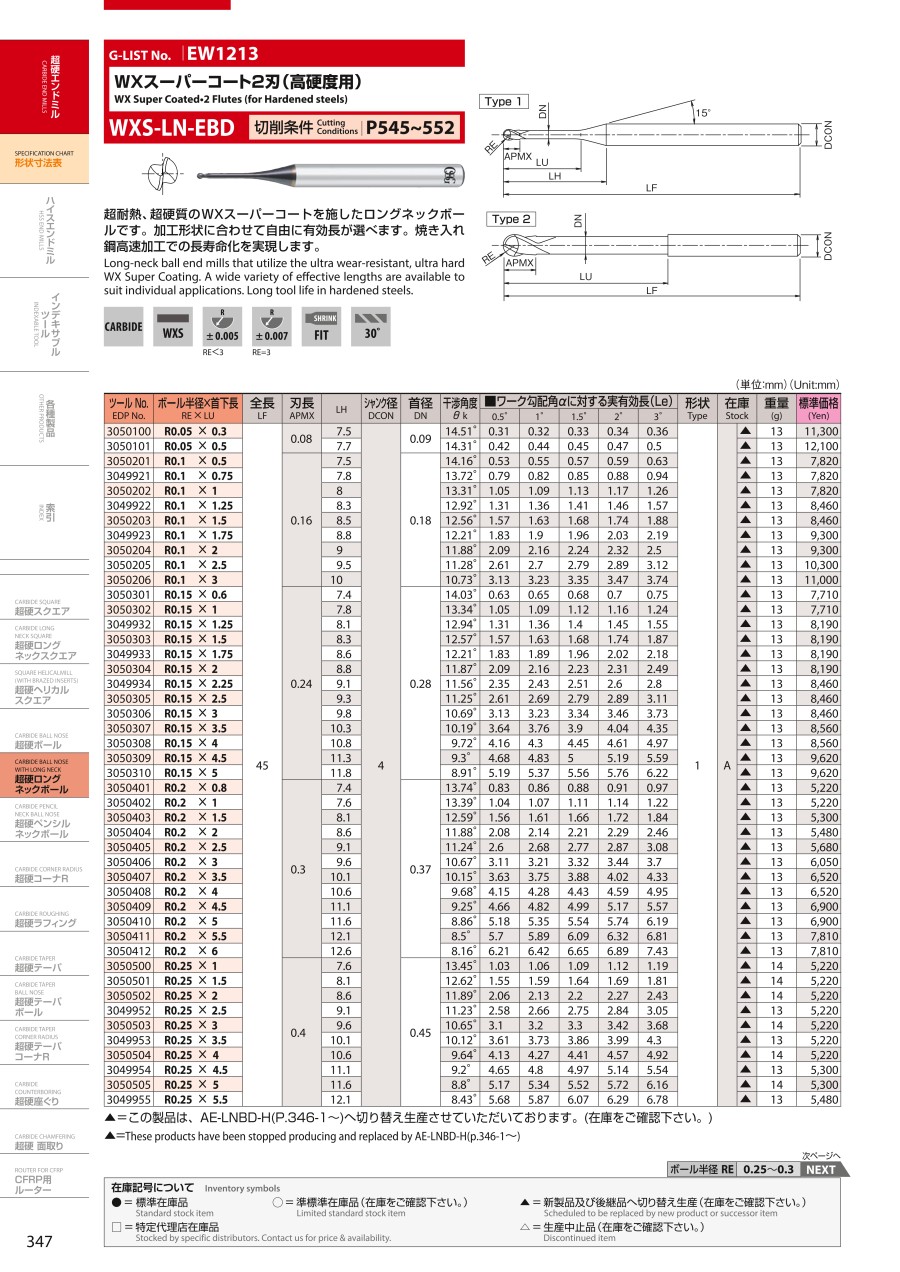

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

2刃ロングネックボールエンド形(高硬度用) WXS-LN-EBD 推奨切削条件表2

型番リスト

表示件数

型番

ねじれ角

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

商品コード

トラスココード

CADデータ有無

(2D/3D)

首径

(mm)

RoHS2（10物質）?

最小発注数量

標準ネジレ(30～44°)	0.2	0.16	0.1	0.5	4	45	3050201	-	2D/3D	0.18	-	1個
標準ネジレ(30～44°)	0.2	0.16	0.1	0.75	4	45	3049921	634-8785	2D/3D	0.18	対応	1個
標準ネジレ(30～44°)	0.4	0.3	0.2	0.8	4	45	3050401	634-9013	2D/3D	0.37	対応	1個
標準ネジレ(30～44°)	0.4	0.3	0.2	1	4	45	3050402	-	2D/3D	0.37	-	1個
標準ネジレ(30～44°)	0.4	0.3	0.2	1.5	4	45	3050403	634-9030	2D/3D	0.37	対応	1個
標準ネジレ(30～44°)	0.4	0.3	0.2	2.5	4	45	3050405	-	2D/3D	0.37	-	1個
標準ネジレ(30～44°)	0.4	0.3	0.2	3	4	45	3050406	-	2D/3D	0.37	-	1個
標準ネジレ(30～44°)	0.4	0.3	0.2	4	4	45	3050408	634-9081	2D/3D	0.37	対応	1個
標準ネジレ(30～44°)	0.4	0.3	0.2	6	4	45	3050412	634-9129	2D/3D	0.37	対応	1個
標準ネジレ(30～44°)	0.6	0.5	0.3	1.2	4	45	3050601	634-9137	2D/3D	0.55	対応	1個
標準ネジレ(30～44°)	0.6	0.5	0.3	2.5	4	45	3049962	634-9170	2D/3D	0.55	対応	1個
標準ネジレ(30～44°)	0.6	0.5	0.3	3	4	45	3050603	-	-	0.55	-	1個
標準ネジレ(30～44°)	0.6	0.5	0.3	4	4	45	3050604	636-2354	2D/3D	0.55	対応	1個
標準ネジレ(30～44°)	0.6	0.5	0.3	5	4	45	3050605	636-2362	2D/3D	0.55	対応	1個
標準ネジレ(30～44°)	0.8	0.6	0.4	2	4	45	3050802	636-2397	2D/3D	0.75	対応	1個
標準ネジレ(30～44°)	0.8	0.6	0.4	3	4	45	3050803	-	2D/3D	0.75	-	1個
標準ネジレ(30～44°)	0.8	0.6	0.4	4	4	45	3050804	-	2D/3D	0.75	-	1個
標準ネジレ(30～44°)	0.8	0.6	0.4	5	4	45	3050805	634-9293	2D/3D	0.75	対応	1個
標準ネジレ(30～44°)	0.8	0.6	0.4	6	4	45	3050806	-	2D/3D	0.75	-	1個
標準ネジレ(30～44°)	0.8	0.6	0.4	8	4	45	3050808	636-2427	2D/3D	0.75	対応	1個
標準ネジレ(30～44°)	1	0.8	0.5	4	4	45	3051004	-	2D/3D	0.95	-	1個
標準ネジレ(30～44°)	1	0.8	0.5	5	4	45	3051005	-	2D/3D	0.95	-	1個
標準ネジレ(30～44°)	1	0.8	0.5	6	4	45	3051006	-	2D/3D	0.95	-	1個
標準ネジレ(30～44°)	1	0.8	0.5	8	4	45	3051008	-	2D/3D	0.95	-	1個
標準ネジレ(30～44°)	1	0.8	0.5	9	4	45	3051009	636-2508	2D/3D	0.95	対応	1個
標準ネジレ(30～44°)	1.6	1.3	0.8	8	4	45	3051608	634-9536	2D/3D	1.55	対応	1個
標準ネジレ(30～44°)	0.3	0.24	0.15	0.6	4	45	3050301	634-8645	2D/3D	0.28	対応	1個
標準ネジレ(30～44°)	0.3	0.24	0.15	1	4	45	3050302	634-8653	2D/3D	0.28	対応	1個
標準ネジレ(30～44°)	0.3	0.24	0.15	1.5	4	45	3050303	-	2D/3D	0.28	-	1個
標準ネジレ(30～44°)	0.5	0.4	0.25	1	4	45	3050500	634-8866	2D/3D	0.45	対応	1個
標準ネジレ(30～44°)	0.5	0.4	0.25	1.5	4	45	3050501	-	2D/3D	0.45	-	1個
標準ネジレ(30～44°)	0.5	0.4	0.25	2.5	4	45	3049952	-	2D/3D	0.45	-	1個
標準ネジレ(30～44°)	0.5	0.4	0.25	4	4	45	3050504	634-8939	-	0.45	対応	1個
標準ネジレ(30～44°)	1.5	1.2	0.75	3	4	45	3051503	634-9463	2D/3D	1.45	対応	1個
標準ネジレ(30～44°)	1.5	1.2	0.75	4	4	45	3051504	634-9480	2D/3D	1.45	対応	1個
標準ネジレ(30～44°)	1.5	1.2	0.75	8	4	45	3051508	-	-	1.45	-	1個
標準ネジレ(30～44°)	1.5	1.2	0.75	10	4	45	3051510	634-9421	2D/3D	1.45	対応	1個
標準ネジレ(30～44°)	1.5	1.2	0.75	12	4	45	3051512	-	2D/3D	1.45	-	1個
標準ネジレ(30～44°)	1.5	1.2	0.75	16	4	50	3051516	636-2605	2D/3D	1.45	対応	1個
標準ネジレ(30～44°)	1.5	1.2	0.75	30	4	70	3051530	634-9471	2D/3D	1.45	対応	1個
標準ネジレ(30～44°)	2	1.6	1	4	4	45	3052004	636-2621	2D/3D	1.95	対応	1個
標準ネジレ(30～44°)	2	1.6	1	8	4	45	3052008	-	2D/3D	1.95	-	1個
標準ネジレ(30～44°)	2	1.6	1	10	4	45	3052010	636-2656	2D/3D	1.95	対応	1個
標準ネジレ(30～44°)	2	1.6	1	12	4	45	3052012	636-2664	2D/3D	1.95	対応	1個
標準ネジレ(30～44°)	2	1.6	1	14	4	50	3052014	636-2672	2D/3D	1.95	対応	1個
標準ネジレ(30～44°)	2	1.6	1	16	4	50	3052016	-	2D/3D	1.95	-	1個
標準ネジレ(30～44°)	2	1.6	1	20	4	55	3052020	-	2D/3D	1.95	-	1個
標準ネジレ(30～44°)	2	1.6	1	25	4	65	3052025	636-2711	2D/3D	1.95	対応	1個
標準ネジレ(30～44°)	3	2.4	1.5	6	6	50	3053006	-	2D/3D	2.85	-	1個
標準ネジレ(30～44°)	3	2.4	1.5	8	6	50	3053008	-	2D/3D	2.85	-	1個
標準ネジレ(30～44°)	3	2.4	1.5	12	6	55	3053012	-	2D/3D	2.85	-	1個
標準ネジレ(30～44°)	3	2.4	1.5	14	6	55	3053014	634-9617	2D/3D	2.85	対応	1個
標準ネジレ(30～44°)	3	2.4	1.5	15	6	55	3053015	634-9625	2D/3D	2.85	対応	1個
標準ネジレ(30～44°)	3	2.4	1.5	16	6	55	3053016	-	2D/3D	2.85	-	1個
標準ネジレ(30～44°)	3	2.4	1.5	20	6	60	3053020	-	2D/3D	2.85	-	1個
標準ネジレ(30～44°)	3	2.4	1.5	25	6	65	3053025	636-2770	2D/3D	2.85	対応	1個
標準ネジレ(30～44°)	3	2.4	1.5	30	6	70	3053030	-	2D/3D	2.85	-	1個
標準ネジレ(30～44°)	3	2.4	1.5	35	6	80	3053035	634-9633	2D/3D	2.85	対応	1個
標準ネジレ(30～44°)	3	2.4	1.5	40	6	90	3053040	634-9641	2D/3D	2.85	対応	1個
標準ネジレ(30～44°)	2.5	2	1.25	10	4	45	3052510	634-9544	2D/3D	2.35	対応	1個

通常単価(税別) (税込単価)	通常出荷日	おすすめの代替相当品

6,678円6,010円 ( 6,611円 )	在庫品1日目当日出荷可能	-
6,678円6,010円 ( 6,611円 )	在庫品1日目当日出荷可能	-
4,443円3,998円 ( 4,398円 )	在庫品1日目当日出荷可能	-
4,443円3,998円 ( 4,398円 )	在庫品1日目当日出荷可能	-
4,531円4,077円 ( 4,485円 )	在庫品1日目当日出荷可能	-
4,852円4,366円 ( 4,803円 )	在庫品1日目当日出荷可能	-
5,174円4,656円 ( 5,122円 )	在庫品1日目当日出荷可能	-
5,568円5,011円 ( 5,512円 )	在庫品1日目当日出荷可能	-
6,665円5,998円 ( 6,598円 )	在庫品1日目当日出荷可能	-
3,431円3,087円 ( 3,396円 )	在庫品1日目当日出荷可能	-
3,687円3,318円 ( 3,650円 )	在庫品1日目当日出荷可能	-
3,478円3,130円 ( 3,443円 )	在庫品1日目当日出荷可能	-
3,583円3,224円 ( 3,546円 )	在庫品1日目当日出荷可能	-
3,792円3,412円 ( 3,753円 )	在庫品1日目当日出荷可能	-
3,431円3,087円 ( 3,396円 )	在庫品1日目当日出荷可能	-
3,583円3,224円 ( 3,546円 )	在庫品1日目当日出荷可能	-
3,583円3,224円 ( 3,546円 )	在庫品1日目当日出荷可能	-
3,792円3,412円 ( 3,753円 )	在庫品1日目当日出荷可能	-
3,583円3,224円 ( 3,546円 )	在庫品1日目当日出荷可能	-
3,792円3,412円 ( 3,753円 )	在庫品1日目当日出荷可能	-
3,336円3,002円 ( 3,302円 )	在庫品1日目当日出荷可能	-
3,526円3,173円 ( 3,490円 )	在庫品1日目当日出荷可能	-
3,019円2,717円 ( 2,989円 )	在庫品1日目当日出荷可能	-
3,478円3,130円 ( 3,443円 )	在庫品1日目当日出荷可能	-
3,687円3,318円 ( 3,650円 )	在庫品1日目当日出荷可能	-
4,749円4,274円 ( 4,701円 )	在庫品1日目当日出荷可能	-
6,591円5,931円 ( 6,524円 )	在庫品1日目当日出荷可能	-
6,591円5,931円 ( 6,524円 )	在庫品1日目当日出荷可能	-
7,000円6,300円 ( 6,930円 )	在庫品1日目当日出荷可能	-
4,443円3,998円 ( 4,398円 )	在庫品1日目当日出荷可能	-
4,048円3,643円 ( 4,007円 )	在庫品1日目当日出荷可能	-
4,443円3,998円 ( 4,398円 )	在庫品1日目当日出荷可能	-
4,048円3,643円 ( 4,007円 )	在庫品1日目当日出荷可能	-
3,393円3,053円 ( 3,358円 )	在庫品1日目当日出荷可能	-
3,393円3,053円 ( 3,358円 )	在庫品1日目当日出荷可能	-
3,478円3,130円 ( 3,443円 )	在庫品1日目当日出荷可能	-
3,896円3,506円 ( 3,857円 )	在庫品1日目当日出荷可能	-
3,858円3,472円 ( 3,819円 )	在庫品1日目当日出荷可能	-
4,135円3,721円 ( 4,093円 )	在庫品1日目当日出荷可能	-
5,174円4,656円 ( 5,122円 )	在庫品1日目当日出荷可能	MRC-HBEM2LB0.75-30
3,108円2,797円 ( 3,077円 )	在庫品1日目当日出荷可能	-
3,478円3,130円 ( 3,443円 )	在庫品1日目当日出荷可能	-
3,478円3,130円 ( 3,443円 )	在庫品1日目当日出荷可能	-
3,478円3,130円 ( 3,443円 )	在庫品1日目当日出荷可能	-
3,687円3,318円 ( 3,650円 )	在庫品1日目当日出荷可能	-
3,687円3,318円 ( 3,650円 )	在庫品1日目当日出荷可能	-
3,687円3,318円 ( 3,650円 )	在庫品1日目当日出荷可能	-
4,925円4,432円 ( 4,875円 )	在庫品1日目当日出荷可能	-
3,526円3,173円 ( 3,490円 )	在庫品1日目当日出荷可能	-
3,526円3,173円 ( 3,490円 )	在庫品1日目当日出荷可能	-
4,063円3,656円 ( 4,022円 )	在庫品1日目当日出荷可能	-
4,749円4,274円 ( 4,701円 )	在庫品1日目当日出荷可能	-
4,749円4,274円 ( 4,701円 )	在庫品1日目当日出荷可能	-
4,326円3,893円 ( 4,282円 )	在庫品1日目当日出荷可能	-
4,194円3,774円 ( 4,151円 )	在庫品1日目当日出荷可能	-
4,194円3,774円 ( 4,151円 )	在庫品1日目当日出荷可能	-
4,749円4,274円 ( 4,701円 )	在庫品1日目当日出荷可能	-
6,678円6,010円 ( 6,611円 )	在庫品1日目当日出荷可能	-
7,992円7,192円 ( 7,911円 )	在庫品1日目当日出荷可能	MRC-HBEM2LB1.5-40
3,811円3,429円 ( 3,772円 )	在庫品1日目当日出荷可能	MRC-HBEM2LB1.25-10

基本情報

基本情報

超耐熱、超硬質の新開発WXスーパーコートを施した高剛性型エンドミル。一般鋼の高速加工はもちろん焼入れ鋼の高速高精度加工が可能。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

MOLDINO(モルディノ・旧三菱日立ツール)
エポックディープボールエボリューションハード TH3 ショートシャンク・ストロングネックタイプ
オーエスジー
AE-LNBD-N 銅電極用DLC超硬エンドミル高精度仕上げ用2枚刃ロングネックボールタイプ
ユニオンツール
HMWCOAT 2枚刃ロングネックボールエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
