オーエスジー

グラファイト用 2刃ロングシャンクボールエンド形 GF-LS-EBDR

カタログ |

通常単価(税別): 23,190円～58,785円

税込単価: 25,509円～64,664円

通常出荷日：1日目

耐摩耗性に極めて優れる超硬合金を母材に採用しており、グラファイト加工における長寿命化を実現。

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

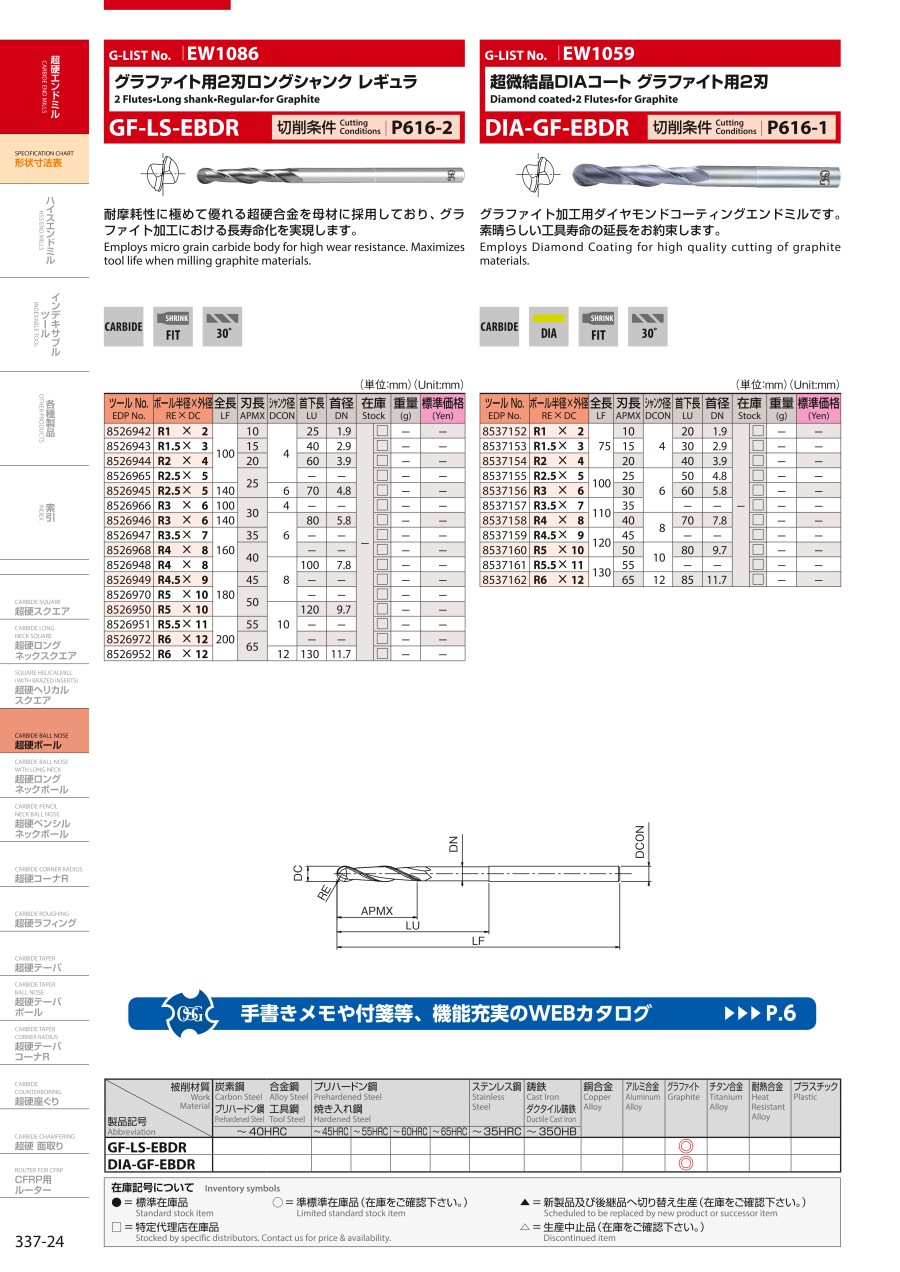

カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

商品コード

首径

(mm)

最小発注数量

2	10	1	25	4	100	8526942	1.9	1個
3	15	1.5	40	4	100	8526943	2.9	1個
4	20	2	60	4	100	8526944	3.9	1個
5	25	2.5	-	4	100	8526965	-	1個
5	25	2.5	70	6	140	8526945	4.8	1個
6	30	3	-	4	100	8526966	-	1個
6	30	3	80	6	140	8526946	5.8	1個
7	35	3.5	-	6	160	8526947	-	1個
8	40	4	-	6	160	8526968	-	1個
8	40	4	100	8	160	8526948	7.8	1個
9	45	4.5	-	8	180	8526949	-	1個
10	50	5	-	8	180	8526970	-	1個
10	50	5	120	10	180	8526950	9.7	1個
11	55	5.5	-	10	200	8526951	-	1個
12	65	6	-	10	200	8526972	-	1個
12	65	6	130	12	200	8526952	11.7	1個

通常単価(税別) (税込単価)	通常出荷日

23,190円 ( 25,509円 )	1日目
23,190円 ( 25,509円 )	1日目
25,500円 ( 28,050円 )	1日目
27,264円 ( 29,990円 )	1日目
27,751円 ( 30,526円 )	1日目
29,000円 ( 31,900円 )	1日目
29,750円 ( 32,725円 )	1日目
33,000円 ( 36,300円 )	1日目
36,500円 ( 40,150円 )	1日目
37,500円 ( 41,250円 )	1日目
41,251円 ( 45,376円 )	1日目
47,227円 ( 51,950円 )	1日目
47,680円 ( 52,448円 )	1日目
52,404円 ( 57,644円 )	1日目
58,199円 ( 64,019円 )	1日目
58,785円 ( 64,664円 )	1日目

詳細情報

基本情報

基本情報

耐摩耗性に極めて優れる超硬合金を母材に採用しており、グラファイト加工における長寿命化を実現。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
