オーエスジー

グラファイト用 2刃ロングシャンクボールエンド形 D-GF-LS-EBDR

カタログ |

通常単価(税別): 42,501円～116,923円

税込単価: 46,751円～128,615円

通常出荷日：1日目

グラファイト加工用ダイヤモンドコーティングエンドミルです。素晴らしい工具寿命の延長をお約束します。

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

D-GF-LS-EBDR-R1X2X100X10X4

D-GF-LS-EBDR-R1.5X3X100X15X4

D-GF-LS-EBDR-R2X4X100X20X4

D-GF-LS-EBDR-R2.5X5X100X25X4

D-GF-LS-EBDR-R2.5X5X140X25X6

D-GF-LS-EBDR-R3X6X100X30X4

D-GF-LS-EBDR-R3X6X140X30X6

D-GF-LS-EBDR-R3.5X7X160X35X6

D-GF-LS-EBDR-R4X8X160X40X6

D-GF-LS-EBDR-R4X8X160X40X8

D-GF-LS-EBDR-R4.5X9X180X45X8

D-GF-LS-EBDR-R5X10X180X50X8

D-GF-LS-EBDR-R5X10X180X50X10

D-GF-LS-EBDR-R5.5X11X200X55X10

D-GF-LS-EBDR-R6X12X200X65X10

D-GF-LS-EBDR-R6X12X200X65X12

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

商品コード

首径

(mm)

最小発注数量

2	10	1	25	4	100	8537172	1.9	1個
3	15	1.5	40	4	100	8537173	2.9	1個
4	20	2	60	4	100	8537174	3.9	1個
5	25	2.5	-	4	100	8537185	-	1個
5	25	2.5	70	6	140	8537175	4.8	1個
6	30	3	-	4	100	8537186	-	1個
6	30	3	80	6	140	8537176	5.8	1個
7	35	3.5	-	6	160	8537177	-	1個
8	40	4	-	6	160	8537188	-	1個
8	40	4	100	8	160	8537178	7.8	1個
9	45	4.5	-	8	180	8537179	-	1個
10	50	5	-	8	180	8537190	-	1個
10	50	5	120	10	180	8537180	9.7	1個
11	55	5.5	-	10	200	8537181	-	1個
12	65	6	-	10	200	8537192	-	1個
12	65	6	130	12	200	8537182	11.7	1個

通常単価(税別) (税込単価)	通常出荷日

42,501円 ( 46,751円 )	1日目
42,501円 ( 46,751円 )	1日目
45,536円 ( 50,090円 )	1日目
56,826円 ( 62,509円 )	1日目
57,747円 ( 63,522円 )	1日目
58,976円 ( 64,874円 )	1日目
59,283円 ( 65,211円 )	1日目
68,499円 ( 75,349円 )	1日目
73,105円 ( 80,416円 )	1日目
74,334円 ( 81,767円 )	1日目
89,692円 ( 98,661円 )	1日目
98,065円 ( 107,872円 )	1日目
99,009円 ( 108,910円 )	1日目
108,438円 ( 119,282円 )	1日目
115,352円 ( 126,887円 )	1日目
116,923円 ( 128,615円 )	1日目

詳細情報

基本情報

基本情報

グラファイト加工用ダイヤモンドコーティングエンドミルです。素晴らしい工具寿命の延長をお約束します。

カタログ

商品TOP

カタログ (見開き版)

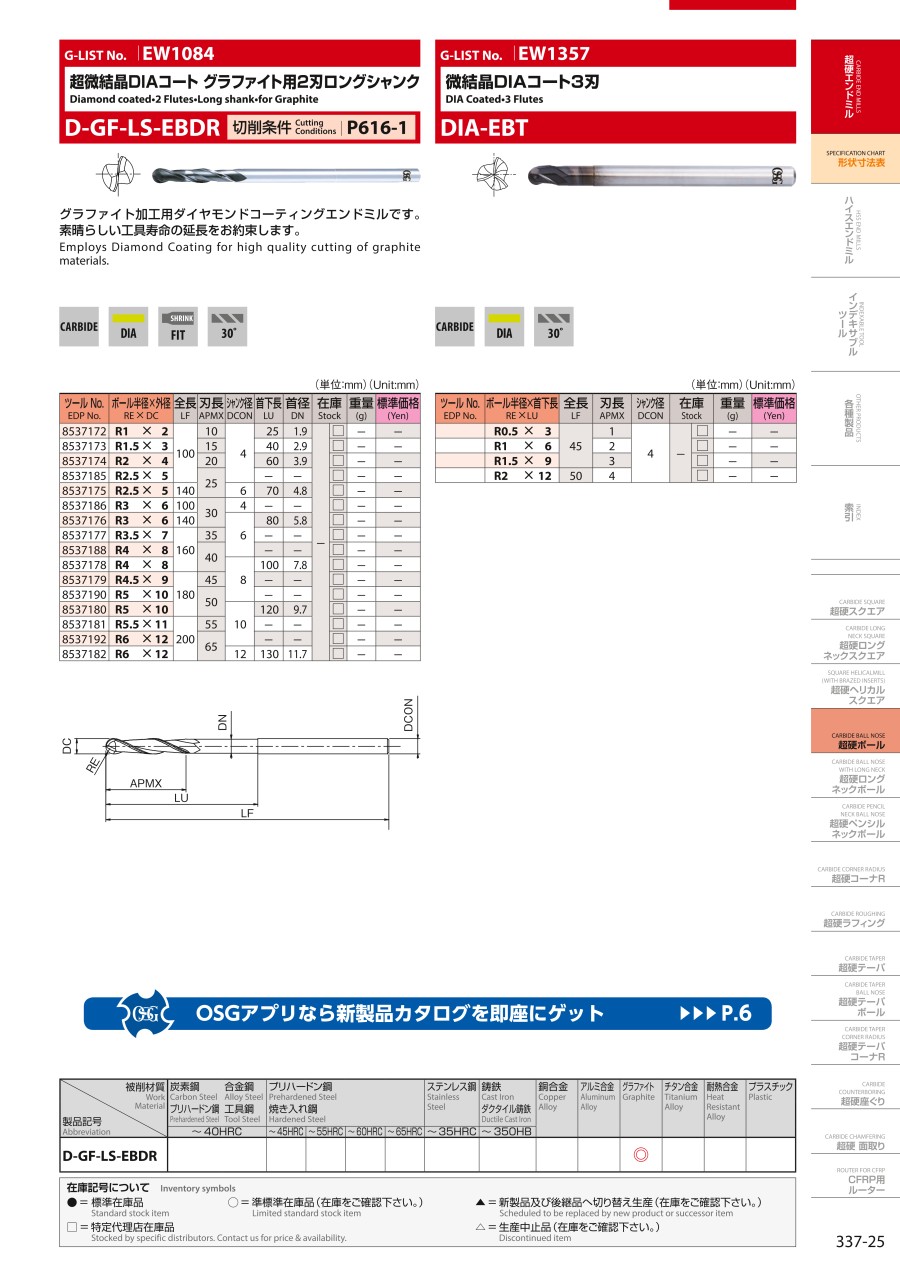

商品担当おすすめ

ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
