オーエスジー

グラファイト用 2刃ボールエンドロング形 GF-EBDL

カタログ |

数量スライド割引

通常単価(税別): 22,880円～59,956円

税込単価: 25,168円～65,952円

耐摩耗性に極めて優れる超硬合金を母材に採用しており、グラファイト加工における長...

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
グラファイト
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
2

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

商品コード

首径

(mm)

最小発注数量

2	20	1	25	6	100	8456100	1.9	1個
3	30	1.5	40	6	100	8456150	2.9	1個
4	60	2	70	6	120	8456200	3.9	1個
5	70	2.5	80	6	140	8456250	4.8	1個
6	80	3	-	6	140	8456300	-	1個
7	90	3.5	-	6	160	8456350	-	1個
8	100	4	-	8	160	8456400	-	1個
9	110	4.5	-	8	180	8456450	-	1個
10	120	5	-	10	180	8456500	-	1個
11	130	5.5	-	10	200	8456550	-	1個
12	130	6	-	12	200	8456600	-	1個

通常単価(税別) (税込単価)	通常出荷日

22,880円 ( 25,168円 )	1日目
22,880円 ( 25,168円 )	1日目
25,000円 ( 27,500円 )	1日目
27,500円 ( 30,250円 )	1日目
29,024円 ( 31,926円 )	1日目
32,500円 ( 35,750円 )	1日目
36,750円 ( 40,425円 )	1日目
41,500円 ( 45,650円 )	1日目
47,903円 ( 52,693円 )	1日目
52,371円 ( 57,608円 )	1日目
59,956円 ( 65,952円 )	1日目

詳細情報

基本情報

基本情報

耐摩耗性に極めて優れる超硬合金を母材に採用しており、グラファイト加工における長寿命化を実現します。

カタログ

商品TOP

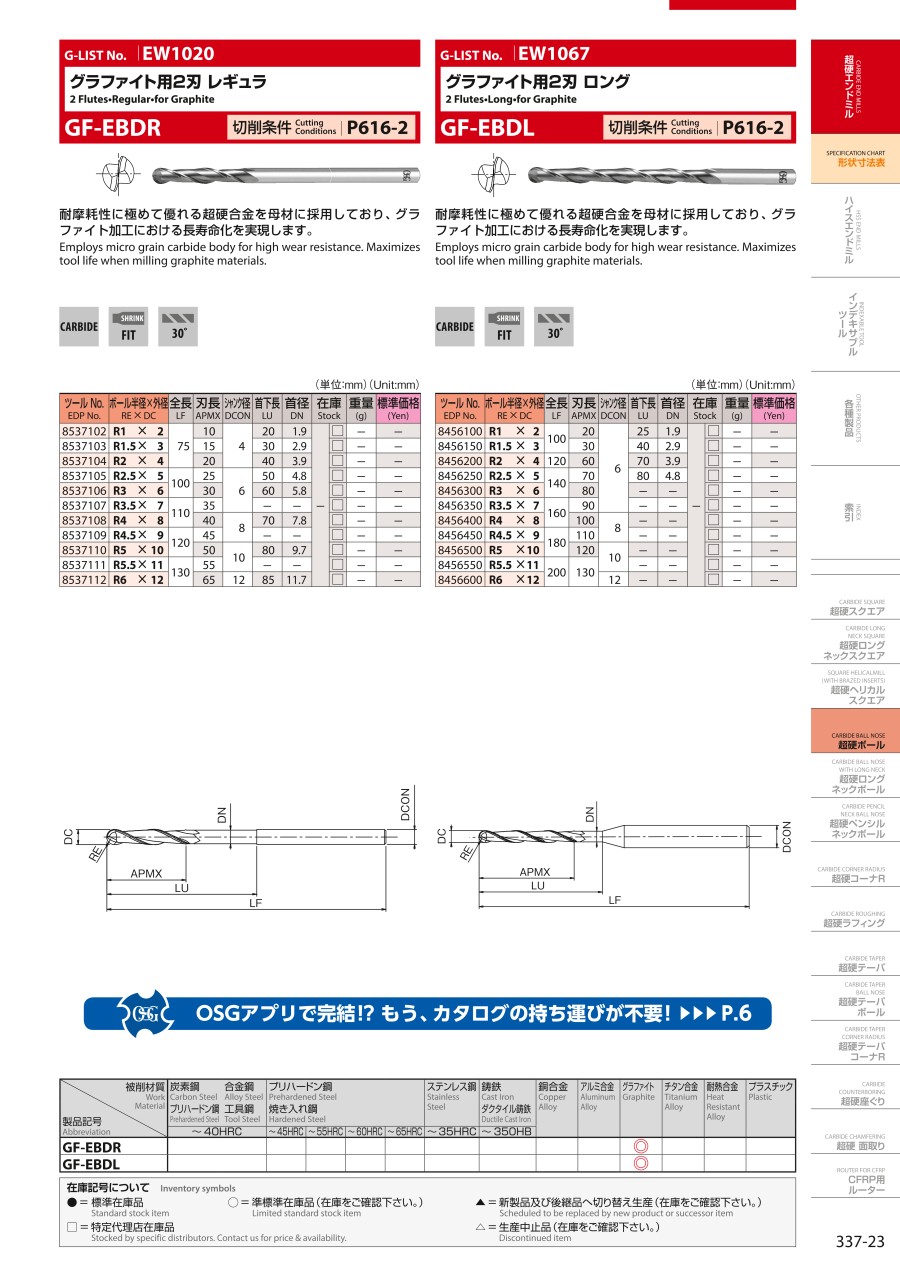

カタログ (見開き版)

商品担当おすすめ

ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
