オーエスジー

2刃ペンシルネックボールエンド形 FX-PC-MG-EBD

Name: 2刃ペンシルネック ボールエンド形 FX-PC-MG-EBD
Brand: オーエスジー
SKU: 223000433164
Rating: 4 (1 reviews)

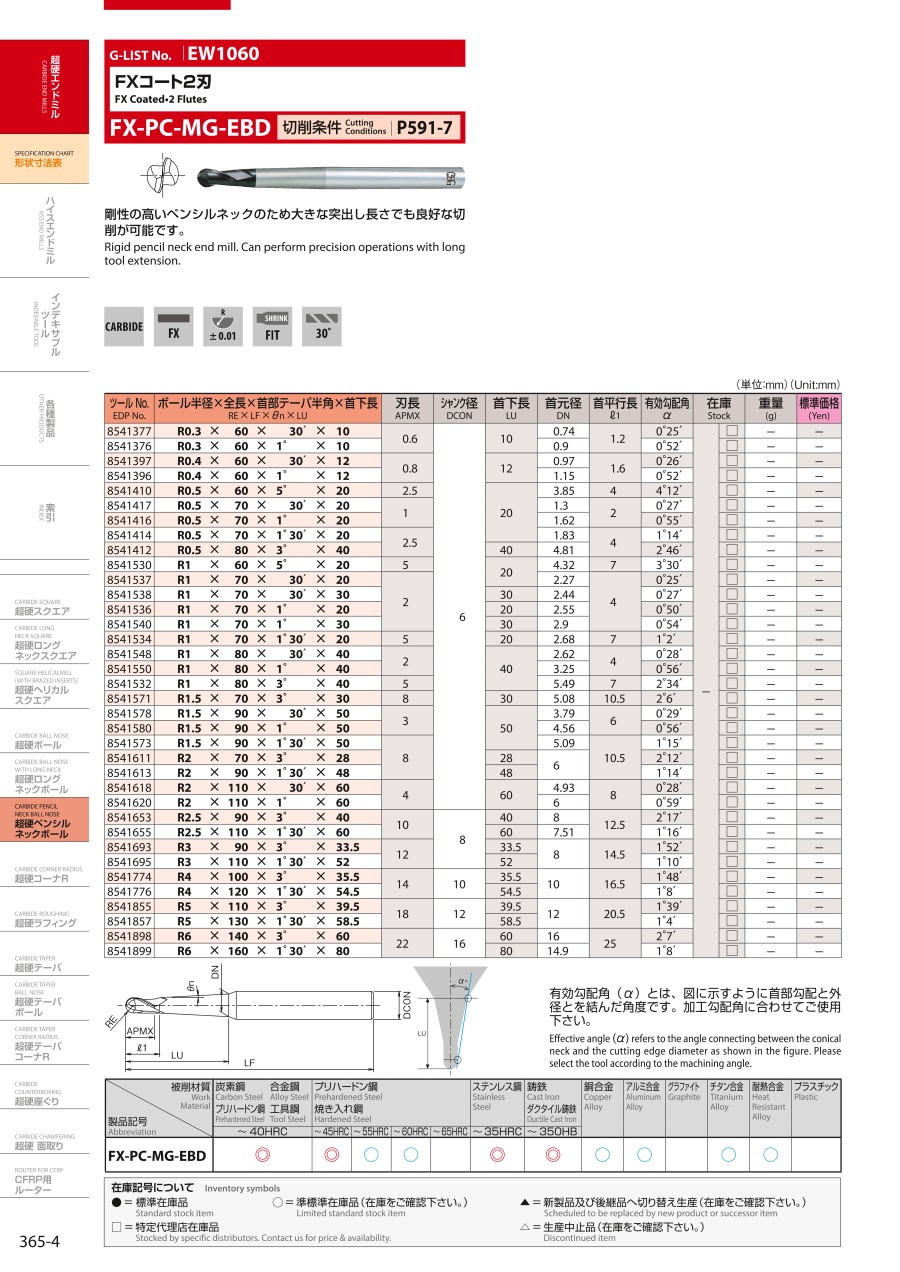

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 16,551円～60,512円

税込単価: 18,206円～66,563円

剛性の高いペンシルネックのため大きな突出し長さでも良好な切削が可能です。

詳細情報を確認する

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
2
R精度 (μm)
±10

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が36型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

FX-PC-MG-EBD-R0.3X60X1X10

FX-PC-MG-EBD-R0.3X60X30X10

FX-PC-MG-EBD-R0.4X60X1X12

FX-PC-MG-EBD-R0.4X60X30X12

FX-PC-MG-EBD-R0.5X60X5X20

FX-PC-MG-EBD-R0.5X70X1X20

FX-PC-MG-EBD-R0.5X70X30X20

FX-PC-MG-EBD-R0.5X70X130X20

FX-PC-MG-EBD-R0.5X80X3X40

FX-PC-MG-EBD-R1X60X5X20

FX-PC-MG-EBD-R1X70X1X20

FX-PC-MG-EBD-R1X70X1X30

FX-PC-MG-EBD-R1X70X30X20

FX-PC-MG-EBD-R1X70X30X30

FX-PC-MG-EBD-R1X70X130X20

FX-PC-MG-EBD-R1X80X1X40

FX-PC-MG-EBD-R1X80X3X40

FX-PC-MG-EBD-R1X80X30X40

FX-PC-MG-EBD-R1.5X70X3X30

FX-PC-MG-EBD-R1.5X90X1X50

FX-PC-MG-EBD-R1.5X90X30X50

FX-PC-MG-EBD-R1.5X90X130X50

FX-PC-MG-EBD-R2X70X3X28

FX-PC-MG-EBD-R2X90X130X48

FX-PC-MG-EBD-R2X110X1X60

FX-PC-MG-EBD-R2X110X30X60

FX-PC-MG-EBD-R2.5X90X3X40

FX-PC-MG-EBD-R2.5X110X130X60

FX-PC-MG-EBD-R3X90X3X33.5

FX-PC-MG-EBD-R3X110X130X2

FX-PC-MG-EBD-R4X100X3X35.5

FX-PC-MG-EBD-R4X120X130X54.5

FX-PC-MG-EBD-R5X110X3X39.5

FX-PC-MG-EBD-R5X130X130X58.5

FX-PC-MG-EBD-R6X140X3X60

FX-PC-MG-EBD-R6X160X130X80

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

首部勾配

(°)

商品コード

CADデータ有無

(2D/3D)

最小発注数量

0.6	0.6	0.3	10	6	60	1	8541376	-	1個
0.6	0.6	0.3	10	6	60	0.5	8541377	-	1個
0.8	0.8	0.4	12	6	60	1	8541396	-	1個
0.8	0.8	0.4	12	6	60	0.5	8541397	-	1個
1	2.5	0.5	20	6	60	5	8541410	2D/3D	1個
1	1	0.5	20	6	70	1	8541416	-	1個
1	1	0.5	20	6	70	0.5	8541417	-	1個
1	2.5	0.5	20	6	70	1.5	8541414	2D/3D	1個
1	2.5	0.5	40	6	80	3	8541412	2D/3D	1個
2	5	1	20	6	60	5	8541530	2D/3D	1個
2	2	1	20	6	70	1	8541536	-	1個
2	2	1	30	6	70	1	8541540	-	1個
2	2	1	20	6	70	0.5	8541537	-	1個
2	2	1	30	6	70	0.5	8541538	-	1個
2	5	1	20	6	70	1.5	8541534	2D/3D	1個
2	2	1	40	6	80	1	8541550	-	1個
2	5	1	40	6	80	3	8541532	2D/3D	1個
2	2	1	40	6	80	0.5	8541548	-	1個
3	8	1.5	30	6	70	3	8541571	2D/3D	1個
3	3	1.5	50	6	90	1	8541580	-	1個
3	3	1.5	50	6	90	0.5	8541578	-	1個
3	8	1.5	50	6	90	1.5	8541573	2D/3D	1個
4	8	2	28	6	70	3	8541611	2D/3D	1個
4	8	2	48	6	90	1.5	8541613	2D/3D	1個
4	4	2	60	6	110	1	8541620	-	1個
4	4	2	60	6	110	0.5	8541618	-	1個
5	10	2.5	40	8	90	3	8541653	2D/3D	1個
5	10	2.5	60	8	110	1.5	8541655	2D/3D	1個
6	12	3	33.5	8	90	3	8541693	2D/3D	1個
6	12	3	52	8	110	1.5	8541695	2D/3D	1個
8	14	4	35.5	10	100	3	8541774	2D/3D	1個
8	14	4	54.5	10	120	1.5	8541776	2D/3D	1個
10	18	5	39.5	12	110	3	8541855	2D/3D	1個
10	18	5	58.5	12	130	1.5	8541857	2D/3D	1個
12	22	6	60	16	140	3	8541898	2D/3D	1個
12	22	6	80	16	160	1.5	8541899	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

16,551円 ( 18,206円 )	1日目
16,551円 ( 18,206円 )	1日目
16,551円 ( 18,206円 )	1日目
16,551円 ( 18,206円 )	1日目
16,551円 ( 18,206円 )	在庫品1日目当日出荷可能
17,098円 ( 18,808円 )	1日目
17,098円 ( 18,808円 )	1日目
17,098円 ( 18,808円 )	1日目
17,607円 ( 19,368円 )	1日目
16,551円 ( 18,206円 )	在庫品1日目当日出荷可能
17,098円 ( 18,808円 )	1日目
17,098円 ( 18,808円 )	1日目
17,098円 ( 18,808円 )	1日目
17,098円 ( 18,808円 )	1日目
17,098円 ( 18,808円 )	1日目
17,607円 ( 19,368円 )	5日目
17,607円 ( 19,368円 )	1日目
17,607円 ( 19,368円 )	1日目
17,098円 ( 18,808円 )	1日目
18,130円 ( 19,943円 )	1日目
18,130円 ( 19,943円 )	1日目
18,130円 ( 19,943円 )	1日目
17,000円 ( 18,700円 )	1日目
18,069円 ( 19,876円 )	1日目
19,102円 ( 21,012円 )	1日目
19,102円 ( 21,012円 )	1日目
21,736円 ( 23,910円 )	1日目
22,891円 ( 25,180円 )	1日目
22,683円 ( 24,951円 )	1日目
23,983円 ( 26,381円 )	1日目
29,604円 ( 32,564円 )	1日目
31,268円 ( 34,395円 )	1日目
36,428円 ( 40,071円 )	1日目
38,857円 ( 42,743円 )	1日目
55,289円 ( 60,818円 )	1日目
60,512円 ( 66,563円 )	1日目

詳細情報

基本情報

基本情報

剛性の高いペンシルネックのため大きな突出し長さでも良好な切削が可能です。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日進工具
MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックディープボールエボリューションハード TH3 ショートシャンクタイプ
ユニオンツール
HMWCOAT 2枚刃ロングネックボールエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

2刃ペンシルネックボールエンド形 FX-PC-MG-EBDのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

形状加工

満足度：4.02022/03/28

3D形状の仕上げ用として使用しています。OSG製品は品質が良いので安心して使用できます。切削後の精度も出ているので問題あ...もっと読む

0人が参考にしています。

1件全て見る
