オーエスジー

2刃ペンシルネックボールエンド形 DIA-PC-EBD

カタログ |

通常単価(税別): 41,006円～65,687円

税込単価: 45,107円～72,256円

通常出荷日：1日目

グラファイト電極の超深彫り加工に対応するペンシルネックボールです。超微結晶ダイヤモンドコーティングが飛...

未確定：候補が26型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

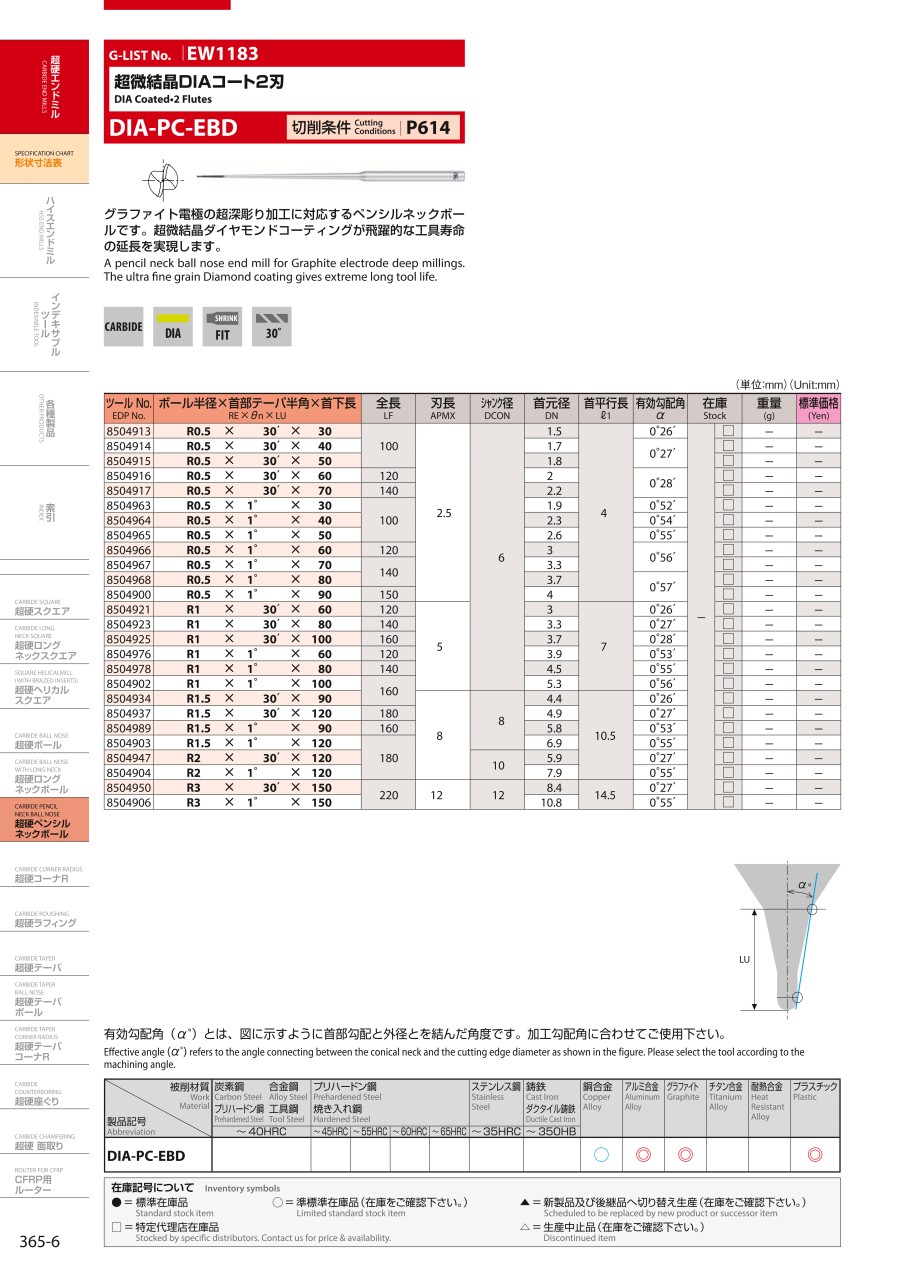

カタログ

商品情報

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

首部勾配

(°)

商品コード

最小発注数量

1	2.5	0.5	30	6	100	0.5	8504913	1個
1	2.5	0.5	40	6	100	0.5	8504914	1個
1	2.5	0.5	50	6	100	0.5	8504915	1個
1	2.5	0.5	60	6	120	0.5	8504916	1個
1	2.5	0.5	70	6	140	0.5	8504917	1個
1	2.5	0.5	30	6	100	1	8504963	1個
1	2.5	0.5	40	6	100	1	8504964	1個
1	2.5	0.5	50	6	100	1	8504965	1個
1	2.5	0.5	60	6	120	1	8504966	1個
1	2.5	0.5	70	6	140	1	8504967	1個
1	2.5	0.5	80	6	140	1	8504968	1個
1	2.5	0.5	90	6	150	1	8504900	1個
2	5	1	60	6	120	0.5	8504921	1個
2	5	1	80	6	140	0.5	8504923	1個
2	5	1	100	6	160	0.5	8504925	1個
2	5	1	60	6	120	1	8504976	1個
2	5	1	80	6	140	1	8504978	1個
2	5	1	100	6	160	1	8504902	1個
3	8	1.5	90	8	160	0.5	8504934	1個
3	8	1.5	120	8	180	0.5	8504937	1個
3	8	1.5	90	8	160	1	8504989	1個
3	8	1.5	120	8	180	1	8504903	1個
4	8	2	120	10	180	0.5	8504947	1個
4	8	2	120	10	180	1	8504904	1個
6	12	3	150	12	220	0.5	8504950	1個
6	12	3	150	12	220	1	8504906	1個

通常単価(税別) (税込単価)	通常出荷日

41,006円 ( 45,107円 )	1日目
41,006円 ( 45,107円 )	1日目
41,006円 ( 45,107円 )	1日目
42,485円 ( 46,734円 )	1日目
43,425円 ( 47,768円 )	1日目
41,006円 ( 45,107円 )	1日目
41,006円 ( 45,107円 )	1日目
41,006円 ( 45,107円 )	1日目
42,485円 ( 46,734円 )	1日目
43,425円 ( 47,768円 )	1日目
43,425円 ( 47,768円 )	1日目
44,531円 ( 48,984円 )	1日目
45,356円 ( 49,892円 )	1日目
45,569円 ( 50,126円 )	1日目
46,462円 ( 51,108円 )	1日目
45,356円 ( 49,892円 )	1日目
45,569円 ( 50,126円 )	1日目
46,462円 ( 51,108円 )	1日目
51,162円 ( 56,278円 )	1日目
52,272円 ( 57,499円 )	1日目
51,162円 ( 56,278円 )	1日目
52,272円 ( 57,499円 )	1日目
59,845円 ( 65,830円 )	1日目
59,845円 ( 65,830円 )	1日目
65,687円 ( 72,256円 )	1日目
65,687円 ( 72,256円 )	1日目

詳細情報

基本情報

基本情報

グラファイト電極の超深彫り加工に対応するペンシルネックボールです。超微結晶ダイヤモンドコーティングが飛躍的な工具寿命の延長を実現します。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

MOLDINO(モルディノ・旧三菱日立ツール)
エポックディープボールエボリューションハード TH3 ショートシャンク・ストロングネックタイプ
オーエスジー
AE-LNBD-N 銅電極用DLC超硬エンドミル高精度仕上げ用2枚刃ロングネックボールタイプ
ユニオンツール
HMWCOAT 2枚刃ロングネックボールエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

2刃ペンシルネックボールエンド形 DIA-PC-EBDのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 2刃ペンシルネックボールエンド形 DIA-PC-EBD	2刃ペンシルネックボールエンド形 FX-PC-MG-EBD	DIAコート2刃ロングネックボールエンド形 DIA-LN-EBD	2刃ロングネックボールエンド形 DLC-LN-EBD	2刃ロングネックボールエンド形 CRN-LN-EBD-4	2刃ロングネックボールエンド形(深リブボール形) WXL-LN-EBD
メーカー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー
通常価格	41,006円-	17,704円 -	28,858円 -	11,253円 -	8,867円 -	3,434円 -
通常出荷日	1日目	在庫品1日目〜	1日目	1日目	1日目〜	在庫品1日目〜
加工用途（加工形状）	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	アルミ / 銅 / グラファイト / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	アルミ / 銅 / グラファイト / 樹脂	アルミ / 樹脂	アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)
コーティング	非鉄用（ダイヤコート）	鋼用	非鉄用（ダイヤコート）	非鉄用（DLC）	非鉄用（CrN）	鋼用
