オーエスジー

2刃ボールエンドミニチュア形 FX-MG-EBD-3

Name: 2刃 ボールエンド ミニチュア形 FX-MG-EBD-3
Brand: オーエスジー
SKU: 223000432848
Rating: 3.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): 10,369円～12,600円

税込単価: 11,406円～13,860円

FXコーティングと高じん性超硬材質の採用で幅広い加工を可能としました。コーティ...

詳細情報を確認する

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
2
シャンク径 (mm)
3
全長 (mm)
40
R精度 (μm)
±10
CADデータ有無 (2D/3D)
2D/3D

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

商品コード

最小発注数量

0.4	0.8	0.2	8523504	1個
0.6	1.1	0.3	8523506	1個
0.8	2	0.4	8523508	1個
1	2.5	0.5	8523510	1個
1.2	3	0.6	8523512	1個
1.4	3.5	0.7	8523514	1個
1.6	4	0.8	8523516	1個
1.8	4.5	0.9	8523518	1個
0.5	1.1	0.25	8523505	1個
0.7	1.5	0.35	8523507	1個
0.9	2.2	0.45	8523509	1個
1.1	3	0.55	8523511	1個
1.3	3.5	0.65	8523513	1個
1.5	4	0.75	8523515	1個
1.7	4.5	0.85	8523517	1個
1.9	5	0.95	8523519	1個
2	5	1	8523520	1個
2.1	6	1.05	8523521	1個
2.2	6	1.1	8523522	1個
2.4	6	1.2	8523524	1個
2.6	8	1.3	8523526	1個
2.8	8	1.4	8523528	1個
3	8	1.5	8523530	1個
2.3	6	1.15	8523523	1個
2.5	6	1.25	8523525	1個
2.7	8	1.35	8523527	1個
2.9	8	1.45	8523529	1個

通常単価(税別) (税込単価)	通常出荷日

12,600円 ( 13,860円 )	1日目
11,850円 ( 13,035円 )	1日目
11,317円 ( 12,449円 )	1日目
10,370円 ( 11,407円 )	1日目
10,369円 ( 11,406円 )	5日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目
11,850円 ( 13,035円 )	1日目
11,317円 ( 12,449円 )	1日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	在庫品1日目当日出荷可能
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目
10,370円 ( 11,407円 )	1日目

詳細情報

基本情報

基本情報

FXコーティングと高じん性超硬材質の採用で幅広い加工を可能としました。
コーティング鋼用
標準/追加工区分メーカー標準品
刃数（枚）2
シャンク径（mm）3,全長（mm）40,ねじれ角標準ネジレ（30～44°）
R精度（μm）±10

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

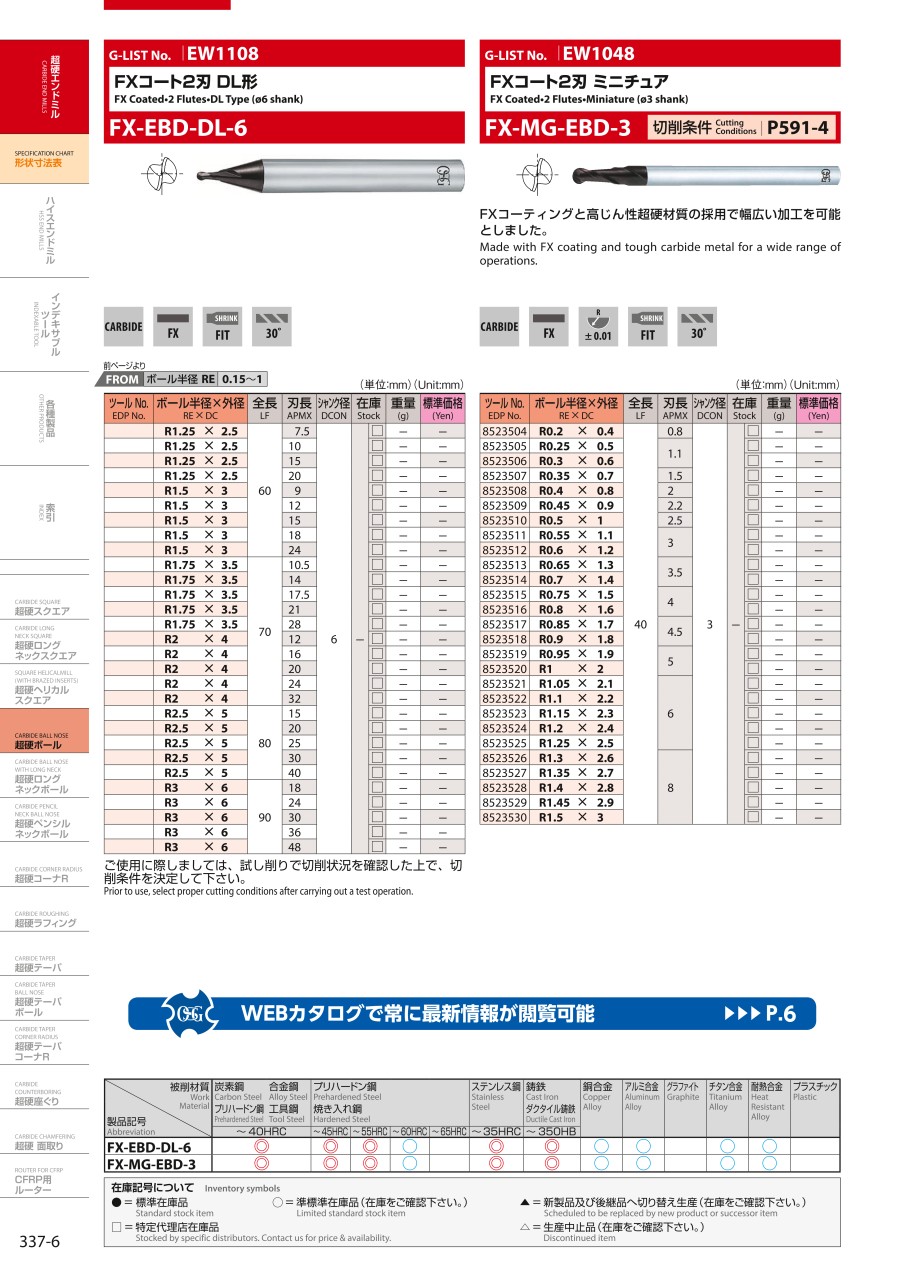

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
