オーエスジー

2刃ペンシルショートネックボールエンド形(高精度タイプ) FX-PCS-EBD-6

カタログ |

数量スライド割引

通常単価(税別): 16,028円～18,981円

税込単価: 17,631円～20,879円

超超微粒子超硬合金と剛性の高いペンシルネックが高速、高精度、超寿命を実現。微細...

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
2
シャンク径 (mm)
6
R精度 (μm)
±5

未確定：候補が112型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

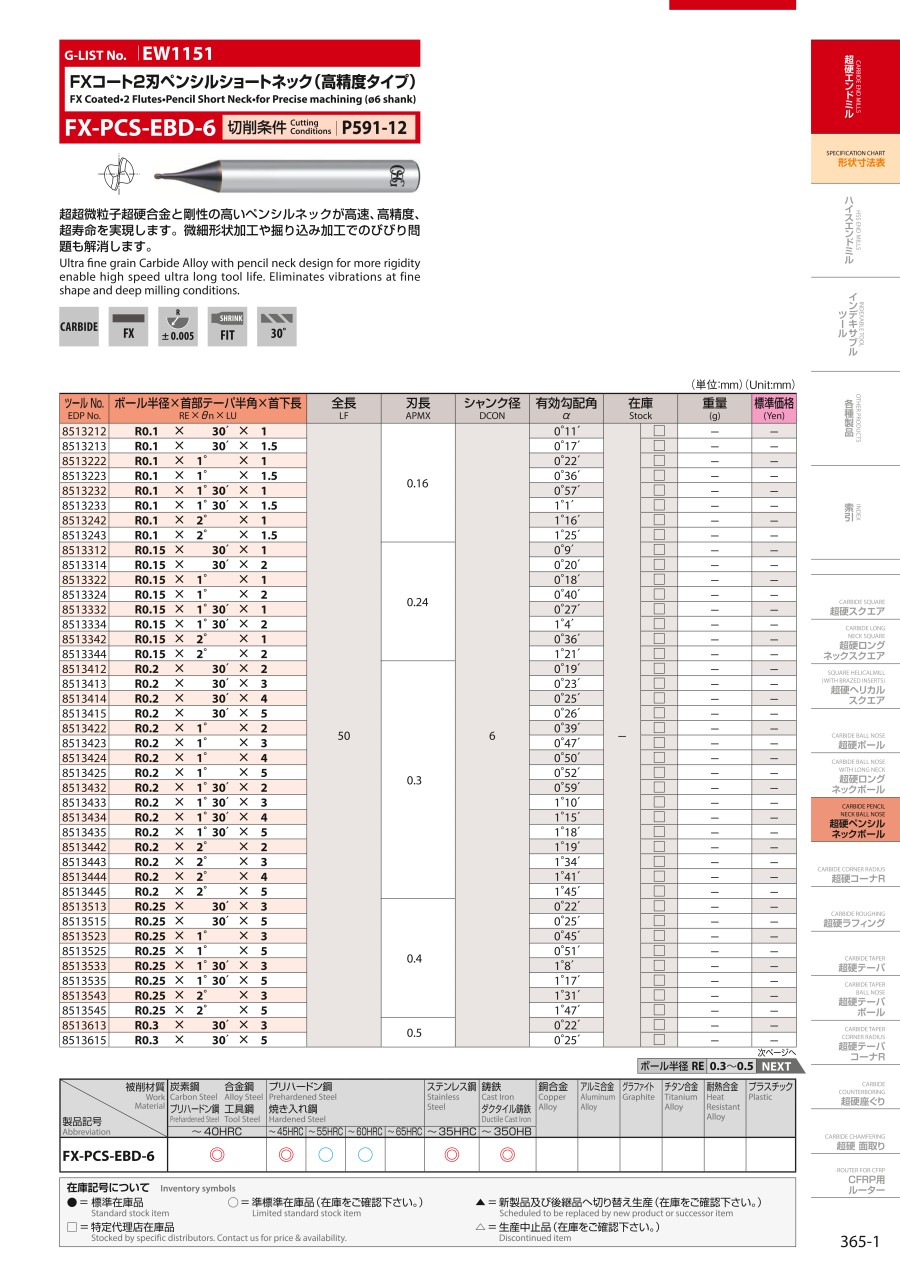

カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

FX-PCS-EBD-6-R0.1X1X1

FX-PCS-EBD-6-R0.1X1X1.5

FX-PCS-EBD-6-R0.1X2X1

FX-PCS-EBD-6-R0.1X2X1.5

FX-PCS-EBD-6-R0.1X30X1

FX-PCS-EBD-6-R0.1X30X1.5

FX-PCS-EBD-6-R0.1X130X1

FX-PCS-EBD-6-R0.1X130X1.5

FX-PCS-EBD-6-R0.2X1X2

FX-PCS-EBD-6-R0.2X1X3

FX-PCS-EBD-6-R0.2X1X4

FX-PCS-EBD-6-R0.2X1X5

FX-PCS-EBD-6-R0.2X2X2

FX-PCS-EBD-6-R0.2X2X3

FX-PCS-EBD-6-R0.2X2X4

FX-PCS-EBD-6-R0.2X2X5

FX-PCS-EBD-6-R0.2X30X2

FX-PCS-EBD-6-R0.2X30X3

FX-PCS-EBD-6-R0.2X30X4

FX-PCS-EBD-6-R0.2X30X5

FX-PCS-EBD-6-R0.2X130X2

FX-PCS-EBD-6-R0.2X130X3

FX-PCS-EBD-6-R0.2X130X4

FX-PCS-EBD-6-R0.2X130X5

FX-PCS-EBD-6-R0.3X1X3

FX-PCS-EBD-6-R0.3X1X5

FX-PCS-EBD-6-R0.3X2X3

FX-PCS-EBD-6-R0.3X2X5

FX-PCS-EBD-6-R0.3X30X3

FX-PCS-EBD-6-R0.3X30X5

FX-PCS-EBD-6-R0.3X130X3

FX-PCS-EBD-6-R0.3X130X5

FX-PCS-EBD-6-R0.4X1X3

FX-PCS-EBD-6-R0.4X1X5

FX-PCS-EBD-6-R0.4X1X7

FX-PCS-EBD-6-R0.4X2X3

FX-PCS-EBD-6-R0.4X2X5

FX-PCS-EBD-6-R0.4X2X7

FX-PCS-EBD-6-R0.4X30X3

FX-PCS-EBD-6-R0.4X30X5

FX-PCS-EBD-6-R0.4X30X7

FX-PCS-EBD-6-R0.4X130X3

FX-PCS-EBD-6-R0.4X130X5

FX-PCS-EBD-6-R0.4X130X7

FX-PCS-EBD-6-R0.5X1X3

FX-PCS-EBD-6-R0.5X1X5

FX-PCS-EBD-6-R0.5X1X7

FX-PCS-EBD-6-R0.5X1X9

FX-PCS-EBD-6-R0.5X2X3

FX-PCS-EBD-6-R0.5X2X5

FX-PCS-EBD-6-R0.5X2X7

FX-PCS-EBD-6-R0.5X2X9

FX-PCS-EBD-6-R0.5X30X3

FX-PCS-EBD-6-R0.5X30X5

FX-PCS-EBD-6-R0.5X30X7

FX-PCS-EBD-6-R0.5X30X9

FX-PCS-EBD-6-R0.5X130X3

FX-PCS-EBD-6-R0.5X130X5

FX-PCS-EBD-6-R0.5X130X7

FX-PCS-EBD-6-R0.5X130X9

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

全長

(mm)

首部勾配

(°)

商品コード

最小発注数量

0.2	0.16	0.1	1	50	1	8513222	1個
0.2	0.16	0.1	1.5	50	1	8513223	1個
0.2	0.16	0.1	1	50	2	8513242	1個
0.2	0.16	0.1	1.5	50	2	8513243	1個
0.2	0.16	0.1	1	50	0.5	8513212	1個
0.2	0.16	0.1	1.5	50	0.5	8513213	1個
0.2	0.16	0.1	1	50	1.5	8513232	1個
0.2	0.16	0.1	1.5	50	1.5	8513233	1個
0.4	0.3	0.2	2	50	1	8513422	1個
0.4	0.3	0.2	3	50	1	8513423	1個
0.4	0.3	0.2	4	50	1	8513424	1個
0.4	0.3	0.2	5	50	1	8513425	1個
0.4	0.3	0.2	2	50	2	8513442	1個
0.4	0.3	0.2	3	50	2	8513443	1個
0.4	0.3	0.2	4	50	2	8513444	1個
0.4	0.3	0.2	5	50	2	8513445	1個
0.4	0.3	0.2	2	50	0.5	8513412	1個
0.4	0.3	0.2	3	50	0.5	8513413	1個
0.4	0.3	0.2	4	50	0.5	8513414	1個
0.4	0.3	0.2	5	50	0.5	8513415	1個
0.4	0.3	0.2	2	50	1.5	8513432	1個
0.4	0.3	0.2	3	50	1.5	8513433	1個
0.4	0.3	0.2	4	50	1.5	8513434	1個
0.4	0.3	0.2	5	50	1.5	8513435	1個
0.6	0.5	0.3	3	50	1	8513623	1個
0.6	0.5	0.3	5	50	1	8513625	1個
0.6	0.5	0.3	3	50	2	8513643	1個
0.6	0.5	0.3	5	50	2	8513645	1個
0.6	0.5	0.3	3	50	0.5	8513613	1個
0.6	0.5	0.3	5	50	0.5	8513615	1個
0.6	0.5	0.3	3	50	1.5	8513633	1個
0.6	0.5	0.3	5	50	1.5	8513635	1個
0.8	0.6	0.4	3	50	1	8513823	1個
0.8	0.6	0.4	5	50	1	8513825	1個
0.8	0.6	0.4	7	50	1	8513827	1個
0.8	0.6	0.4	3	50	2	8513843	1個
0.8	0.6	0.4	5	50	2	8513845	1個
0.8	0.6	0.4	7	50	2	8513847	1個
0.8	0.6	0.4	3	50	0.5	8513813	1個
0.8	0.6	0.4	5	50	0.5	8513815	1個
0.8	0.6	0.4	7	50	0.5	8513817	1個
0.8	0.6	0.4	3	50	1.5	8513833	1個
0.8	0.6	0.4	5	50	1.5	8513835	1個
0.8	0.6	0.4	7	50	1.5	8513837	1個
1	0.8	0.5	3	50	1	8514023	1個
1	0.8	0.5	5	50	1	8514025	1個
1	0.8	0.5	7	50	1	8514027	1個
1	0.8	0.5	9	50	1	8514029	1個
1	0.8	0.5	3	50	2	8514043	1個
1	0.8	0.5	5	50	2	8514045	1個
1	0.8	0.5	7	50	2	8514047	1個
1	0.8	0.5	9	50	2	8514049	1個
1	0.8	0.5	3	50	0.5	8514013	1個
1	0.8	0.5	5	50	0.5	8514015	1個
1	0.8	0.5	7	50	0.5	8514017	1個
1	0.8	0.5	9	50	0.5	8514019	1個
1	0.8	0.5	3	50	1.5	8514033	1個
1	0.8	0.5	5	50	1.5	8514035	1個
1	0.8	0.5	7	50	1.5	8514037	1個
1	0.8	0.5	9	50	1.5	8514039	1個

通常単価(税別) (税込単価)	通常出荷日

18,981円 ( 20,879円 )	1日目
18,981円 ( 20,879円 )	1日目
18,981円 ( 20,879円 )	1日目
18,981円 ( 20,879円 )	1日目
18,981円 ( 20,879円 )	1日目
18,981円 ( 20,879円 )	1日目
18,981円 ( 20,879円 )	1日目
18,981円 ( 20,879円 )	1日目
18,519円 ( 20,371円 )	1日目
18,519円 ( 20,371円 )	1日目
18,519円 ( 20,371円 )	1日目
18,519円 ( 20,371円 )	1日目
18,519円 ( 20,371円 )	1日目
18,519円 ( 20,371円 )	1日目
18,519円 ( 20,371円 )	1日目
18,519円 ( 20,371円 )	1日目
18,519円 ( 20,371円 )	1日目
18,519円 ( 20,371円 )	1日目
18,519円 ( 20,371円 )	1日目
18,519円 ( 20,371円 )	1日目
18,519円 ( 20,371円 )	1日目
18,519円 ( 20,371円 )	1日目
18,519円 ( 20,371円 )	1日目
18,519円 ( 20,371円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
17,645円 ( 19,410円 )	1日目
16,028円 ( 17,631円 )	1日目
16,028円 ( 17,631円 )	1日目
16,028円 ( 17,631円 )	1日目
16,028円 ( 17,631円 )	1日目
16,028円 ( 17,631円 )	1日目
16,028円 ( 17,631円 )	1日目
16,028円 ( 17,631円 )	1日目
16,028円 ( 17,631円 )	1日目
16,028円 ( 17,631円 )	1日目
16,028円 ( 17,631円 )	1日目
16,028円 ( 17,631円 )	1日目
16,028円 ( 17,631円 )	1日目
16,028円 ( 17,631円 )	1日目
16,028円 ( 17,631円 )	1日目
16,028円 ( 17,631円 )	1日目
16,028円 ( 17,631円 )	1日目

基本情報

基本情報

超超微粒子超硬合金と剛性の高いペンシルネックが高速、高精度、超寿命を実現。微細形状加工や掘り込み加工でのびびり問題も解消。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
