WXLコート 2刃 ロングネック ショート形（深リブ形） WXL-LN-EDS

製品特長・仕様

製品の基本仕様・特長

非鉄・軟鋼～50HRC調質鋼に!!

潤滑性・耐摩耗性に優れたWXLコーティング

• 幅広い被削材と広い切削条件領域
  非鉄・軟鋼～50HRC 調質鋼と、幅広い被削材を対象に開発した被膜です。ドライでも湿式でも大きな影響を受けず使用できる安定性能を追求しました。切削力の小さい低速領域から、大きな切削力の得られる高速領域と広い切削条件領域を志向し、実切削速度が変動しやすいボールエンドミルにおいても、より安定した性能が発揮できます。
• 豊富なサイズバリエーション
  167サイズ追加！12タイプ・1,299サイズで幅広い加工に対応可

主要なコーティングの硬さと酸化開始温度

切削適応領域

性能・試験情報

加工事例

従来TiAlNに対し、寿命、面粗度も向上！
WXL-LN-EDS C1100の加工

使用工具	WXL-LN-EDS φ1×6
被削材	C1100
切削速度	63m/min（20,000min-1）
送り速度	864mm/min（0.022mm/t）
切削方法	平面ピック加工
切込深さ	ap = 0.05mm ae = 0.9mm
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ

4時間加工後の摩耗状況

製品特長紹介動画

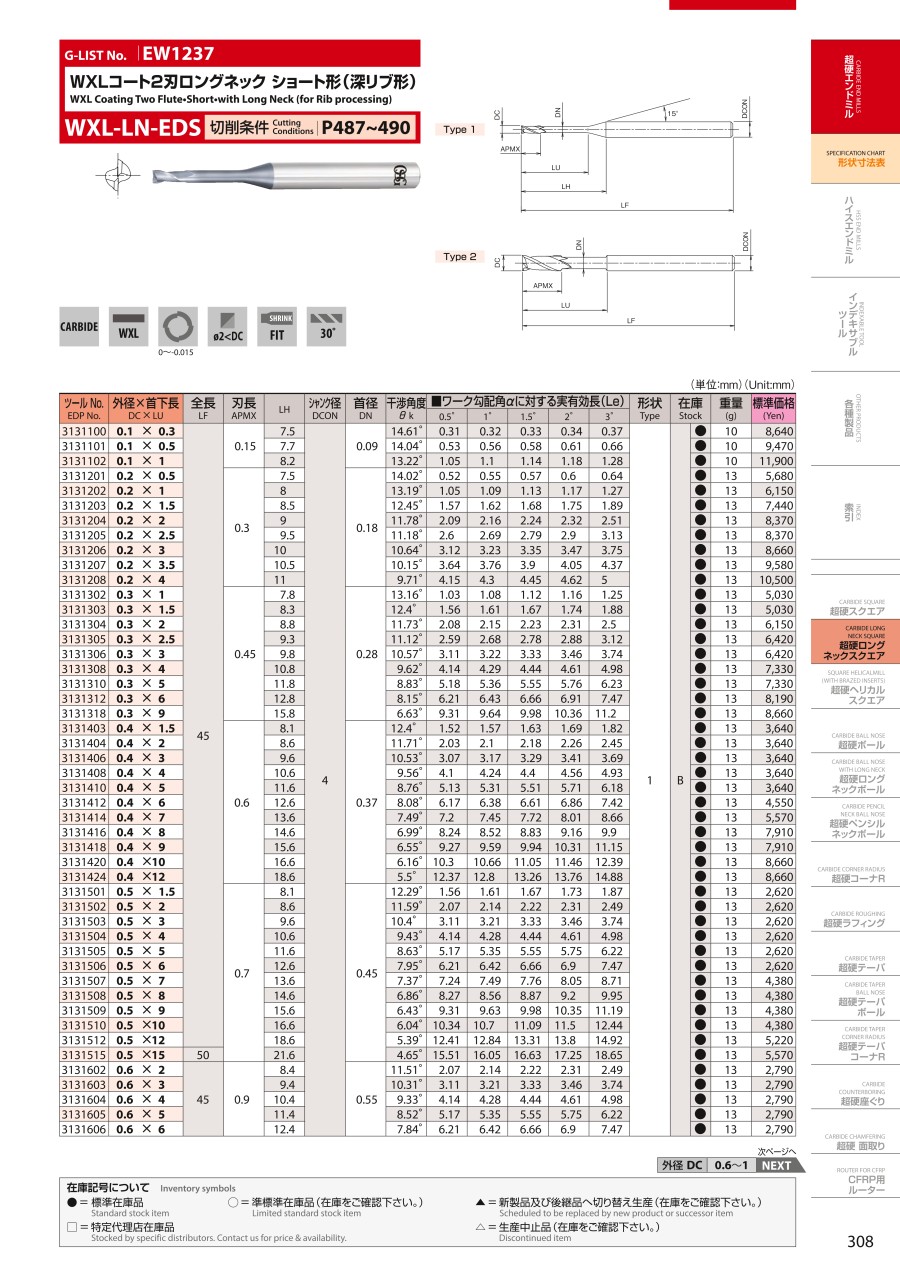

外形図

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

切削条件時の注意

1. 機械、コレット等は精度の高いものをご使用下さい。
2. 炭素鋼や焼入れ鋼の切削では、MQL（オイルミストクーラント）またはエアブローを推奨いたします。
3. 切削油剤は被削材に応じてエアブローまたは発煙性の少ない切削油剤をご使用下さい。
4. 上表は等高線加工における負荷の少ない安定した状況を基準としたものです。値は目安ですので実際の加工における切削条件は上表を参考に状況に応じて設定下さい。
5. 加工精度、加工形状、加工パスによって条件の調整を行って下さい。
6. φ0.5未満あるいはL/D（アスペクト比）が10以上では、わずかな負荷の増大で折損することがありますので、切削状況を見て切削条件の調整を行って下さい。
7. 回転速度が不足する場合は、回転速度と送り速度を上表に対して同じ比率で下げて下さい。
