オーエスジー

2刃ロングネックショート形 FX-LN-EDS-6

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 8,085円～9,182円

税込単価: 8,894円～10,100円

【特長】・高速高精度型マシニングセンタの性能を十分に引き出す高速加工用エンドミ...

加工用途（加工形状）
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
2
シャンク径 (mm)
6
全長 (mm)
60

ご注意

再コーティングは、メーカーオリジナルコートとは異なります。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報

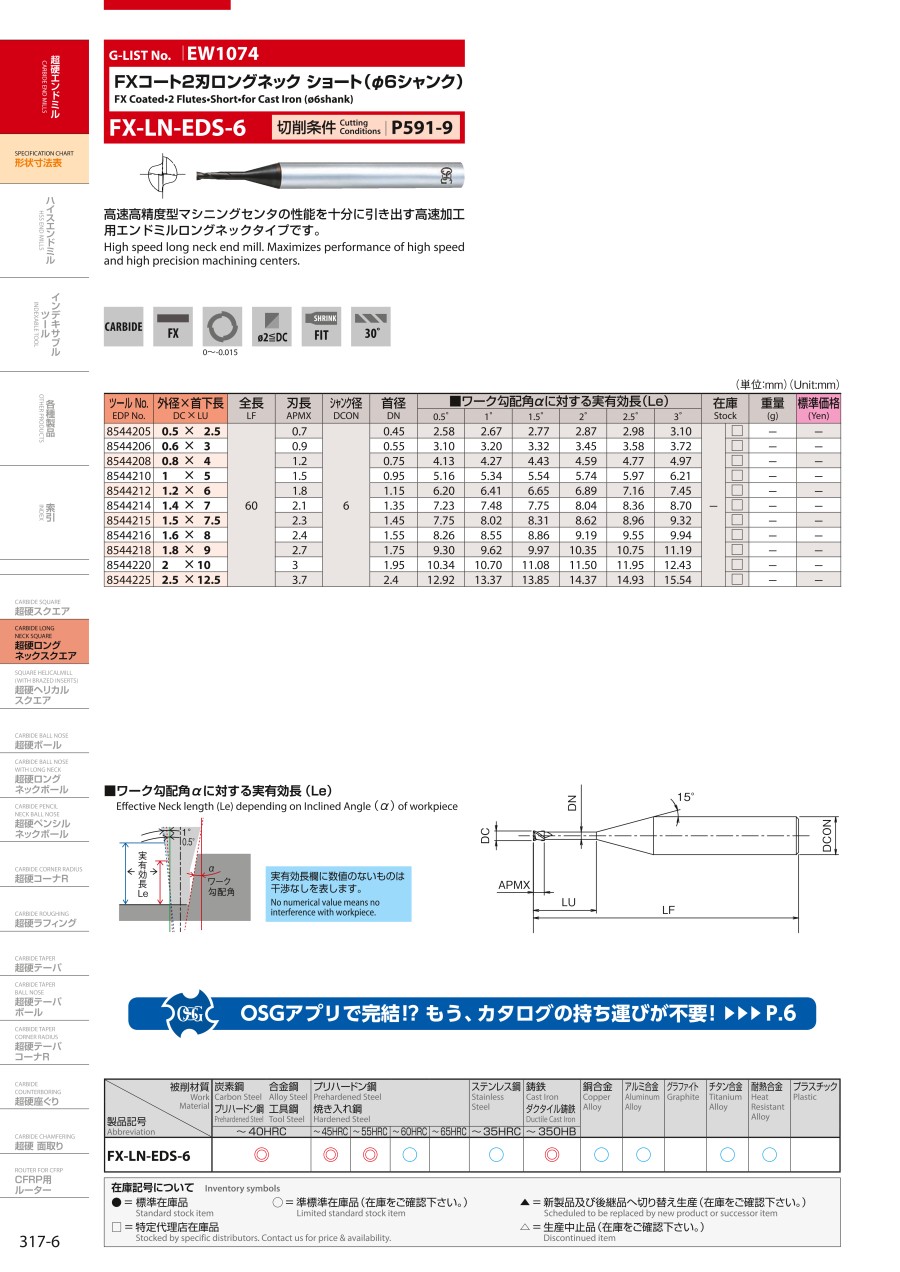

カタログ

商品情報

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

溝切削

2刃ロングネックショート形 FX-LN-EDS-6 【追加工対応品】推奨切削条件表

切削条件時の注意

1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. ビビリを発生する時は、回転速度、送り速度を同じ割合で下げてご使用下さい。
3. 切削油剤は被削材に適したもので、発煙性の少ないものを選定して下さい。

適用被削材

炭素鋼合金鋼プリハードン鋼工具鋼	プリハードン鋼焼き入れ鋼				ステンレス鋼	鋳鉄ダクタイル鋳鉄	銅合金	アルミ合金	グラファイト	チタン合金	耐熱合金	プラスチック
～40HRC	～45HRC	～55HRC	～60HRC	～65HRC	～35HRC	～350HB	銅合金	アルミ合金	グラファイト	チタン合金	耐熱合金	プラスチック
◎	◎	◎	○	-	○	◎	○	○	-	○	○	-

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

コーナー形状

商品コード

CADデータ有無

(2D/3D)

コーティング詳細

最小発注数量

メーカー標準品	0.5	0.7	2.5	アタリ付き	8544205	2D/3D	-	1個
メーカー標準品	0.6	0.9	3	アタリ付き	8544206	2D/3D	-	1個
メーカー標準品	0.8	1.2	4	アタリ付き	8544208	2D/3D	-	1個
メーカー標準品	1	1.5	5	アタリ付き	8544210	2D/3D	-	1個
メーカー標準品	1.2	1.8	6	アタリ付き	8544212	2D/3D	-	1個
メーカー標準品	1.4	2.1	7	アタリ付き	8544214	2D/3D	-	1個
メーカー標準品	1.5	2.3	7.5	アタリ付き	8544215	2D/3D	-	1個
メーカー標準品	1.6	2.4	8	アタリ付き	8544216	2D/3D	-	1個
メーカー標準品	1.8	2.7	9	アタリ付き	8544218	2D/3D	-	1個
メーカー標準品	2	3	10	ピンカド	8544220	2D/3D	-	1個
メーカー標準品	2.5	3.7	12.5	ピンカド	8544225	2D/3D	-	1個

通常単価(税別) (税込単価)	通常出荷日

9,169円 ( 10,086円 )	在庫品1日目当日出荷可能
9,169円 ( 10,086円 )	1日目
9,068円 ( 9,975円 )	1日目
8,085円 ( 8,894円 )	在庫品1日目当日出荷可能
8,892円 ( 9,781円 )	1日目
9,182円 ( 10,100円 )	1日目
8,124円 ( 8,936円 )	1日目
9,182円 ( 10,100円 )	1日目
9,182円 ( 10,100円 )	1日目
8,842円 ( 9,726円 )	在庫品1日目当日出荷可能
8,957円 ( 9,853円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・高速高精度型マシニングセンタの性能を十分に引き出す高速加工用エンドミルロングネックタイプです。

ご注意

再コーティングは、メーカーオリジナルコートとは異なります。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
